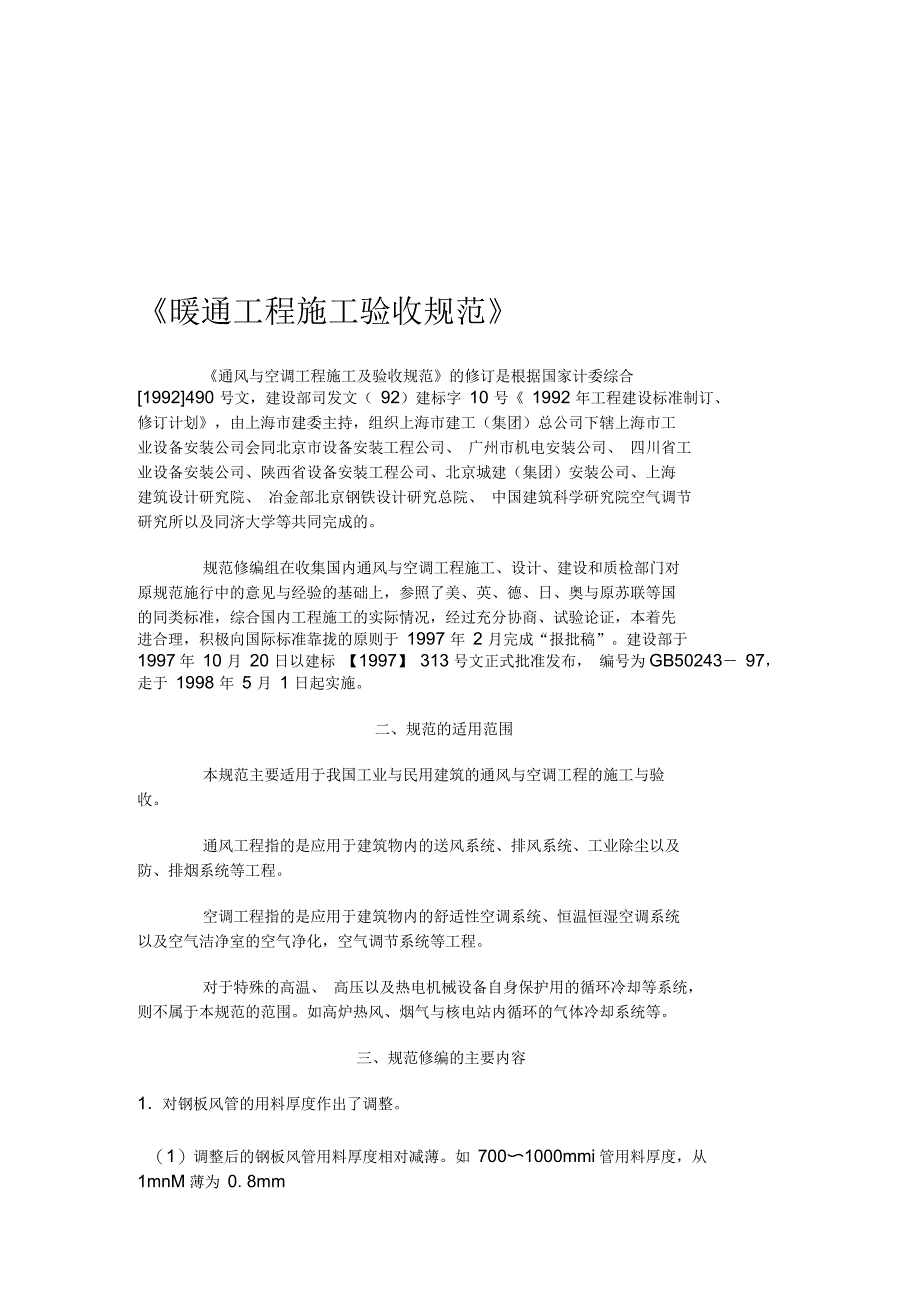

暖通工程施工验收规范_第1页
1/5

《暖通工程施工验收规范》《通风与空调工程施工及验收规范》的修订是根据国家计委综合[1992]490 号文,建设部司发文( 92)建标字 10 号《 1992 年工程建设标准制订、修订计划》,由上海市建委主持,组织上海市建工(集团)总公司下辖上海市工业设备安装公司会同北京市设备安装工程公司、 广州市机电安装公司、 四川省工业设备安装公司、陕西省设备安装工程公司、北京城建(集团)安装公司、上海建筑设计研究院、 冶金部北京钢铁设计研究总院、 中国建筑科学研究院空气调节研究所以及同济大学等共同完成的规范修编组在收集国内通风与空调工程施工、设计、建设和质检部门对原规范施行中的意见与经验的基础上,参照了美、英、德、日、奥与原苏联等国的同类标准,综合国内工程施工的实际情况,经过充分协商、试验论证,本着先进合理,积极向国际标准靠拢的原则于 1997 年 2 月完成“报批稿”建设部于1997年 10 月 20 日以建标 【1997】 313号文正式批准发布, 编号为GB50243- 97,走于 1998 年 5 月 1 日起实施二、规范的适用范围本规范主要适用于我国工业与民用建筑的通风与空调工程的施工与验收。

通风工程指的是应用于建筑物内的送风系统、排风系统、工业除尘以及防、排烟系统等工程空调工程指的是应用于建筑物内的舒适性空调系统、恒温恒湿空调系统以及空气洁净室的空气净化,空气调节系统等工程对于特殊的高温、 高压以及热电机械设备自身保护用的循环冷却等系统,则不属于本规范的范围如高炉热风、烟气与核电站内循环的气体冷却系统等三、规范修编的主要内容1.对钢板风管的用料厚度作出了调整1)调整后的钢板风管用料厚度相对减薄如 700〜1000mmi管用料厚度,从1mnM薄为 0. 8mm(2)修订的依据有如下几点:(a)原规范与国外标准相比,差异较大,不利于与国际接轨风管壁厚减薄后对小口径风管的咬口、加工、连接都比较易于进行,对 保证进度与质量是有利的2 .推行风管无法兰连接形式风管的连接形式在原规范中主要为法兰形式新规范首次将风管无法兰连接形式全面编入规范条文其中圆形风管 6项,矩形风管9项我国最早应用风管无法兰连接的工程是上海第一人民医院,然后北京中旅大厦、王府井饭店、上海贝尔公司工程项目均采用无法兰连接形式, 效果良好 由于无法兰连接风管施工方便,节材省工,(可节省钢材8〜20%,节省人工10〜 25%,降低工程造价5〜10%)适宜于工厂机械化生产,颇受施工企业欢迎。

规范对风管无法兰连接的应用,相应规定了使用范围和质量要求3 .按风管系统的工作压力,划分质量等级,并规定其允许漏风量对通风与空调工程风管系统的漏风量的规定, 是本次修编提出的新规定, 它对提高我国通风与空调工程的施工质量,降低能耗和推进技术进步具有现实意 义风管按其工作压力划分为三个等级,详见下表:系统类 别系MX 作压力 (Pa) 1卜度要求密封要求1使用范围1低压系 统<500咬口缝及 连接处无 孔洞及缝 隙一般空调 及排气等 系统中压系 统>500且<1500局部增强连接向及 四角咬缝 处增加密 封措施1000级及 以下空气 净化、排 烟、除尘等 系统高压系 统>1500特殊加固 不得用按 扣式咬缝所有咬缝 连接向及 固定件四1000级以上空气净 化、气力输1 1II周采取密送、生物工LJ封措施程等系统对漏风量的测试问题,本规定按照风管系统分为低、中、高三个等级,在调 查分析三类风管系统的用途、数量和相对质量要求的基础上,作出了分类测定的 规定即“低压系统的严密性检验宜采用抽检,抽检率为5%,且不得少于一个系统在加工工艺及安装质量得到保证的前提下,采用漏光法检测漏光检测不合格时,应按规定的抽检率,作漏风量测试。

中压系统的严密性检验,应在严格 的漏光检测合洛条件下,对系统风管漏风量实行抽检,抽检率为 20%,且不得 少于一个系统高压系统应全数进行漏风量测试系统风管漏风测试时,被抽检 风管应全数合格,如有不合格,应加倍抽检直至全数合格”分三个层次的测试 规定比较符合工程实际,重点抓住了产品(风管)加工,安装中的关键环节低压风管系统数量多,质量要求较低,用漏光法预检亦能反映风管的质 量状况漏光法检测合格标准为10m接缝漏光点不应超过二处,且100m平均不 应超过16处这洋规定既抓住了保证质量的纲,又简化了检测工作中压风管采用抽检20%,高压风管全数抽检,且抽检系统必须合格的规 定,对保证工程质量有实用价值这与美国 SMACNA和英国的DW143有关规 定相一致规范在附录A中推荐了二种较成熟的“漏风量测试装置”,并简化了喷 嘴、孔板繁琐的、复杂的有关系数计算,采用图、表的查询方法,便于使用规范组还与北京城建(集团)安装公司商议开发专用的“漏风量测试仪器” 现在该仪器已通过国家产品生产的鉴定,可以批量生产一般低压系统风管的允许漏风量可按下式计算0= 0. 1056P0 65n3/h - m2 ( P 的单位为 Pa)不同压力下的漏风量可用下式计算0= Q (P/R) 0 65 n3/h • m24,完善了部件及空气处理设备安装的内容通风,空调系统中的部件及空气处理设备的安装质量,对系统运行有直 接影响。

原规范规定的不够完备,这次修订进行了适当的补充,例如铝合金风口 (高压风阀等的制作安装要求通风除尘系统也是通风、空调工程中的一个重要方面它的工作效果直 接影响环境卫生和系统服务对象的健康和安全 故本次修编补充了主要类别除尘设备的制作和安装的内容, 并规定了现场组装的除尘器、 空调器需进行漏风率的测试这对于保证除尘效率,降低能耗是非常必要的5.增加新材料的施工内容复合材料风管的应用,是当前世界风管技术发展的一个方向规范在收集现有国外资料和国内工程实例的基础上, 通过综合对此制定了复合材料风管的制作 安装的条文 规范还增加了铝箔覆面保温材料、 涂抹绝热材料施工的内容,并对工程中使用难燃绝热材料, 作出了必须进行难燃性能复验的规定 对于近几年来应用于风管与冷冻水管的新型保温材料的施工, 也作出了具体的规定 如对矩形风管按不同面规定固定钉数量等,提高了可操作性6.增加了空调水系统的内容空调水系统是空调工程中的一项重要内容,它并不等同于给、排水及供热工程 本次修编时, 听取了设计、 施工以及质检单位的意见, 增加了此项内容,从而解决了空调水系统工程施工的技术标准问题 同时, 空调水系统的绝大部分操作工艺要求又相同于给、排水与金属工业管道工程,故本规范为了避免重复,汉规定空调水系统的特殊内容。

7. 补充新型制冷机组安装的内容制冷机组是空调工程的主要设备之一近年来,空调用制冷讥组的类别与型式发生了很大的变化, 为了适应新情况, 及时补充了螺杆式制冷机组, 吸收 式制冷机组、风冷热泵机组以及模块式冷水机组等新型制冷设备的内容8.对空气净化系统作了重新安排空气净化工程施工的特点是要求保持清洁和系统的严密性,其它一些工艺方法同空调系统相同 原规范制订时, 国内空气净化工程尚处于起步阶段, 为引起施工人员的重视而独立成章 当前, 空气净化工程已被广大施工人员认识和接受, 并趋于普及与深化 这次规范修订又增加了风管系统按工作压力划分质量等级, 并规定了允许漏风量指标 有关风管系统严密性的问题就解决了, 关于风系统施工的清洁净化,在条文中也作了规定,故不再独立成章为了保证洁净室与生物洁净设备的使用效果,规范还补充了有关的检测和安装规定 如洁净室内高效过滤器的检测、 洁净室等级的测定与生物搬动必须作检漏测定等的规定增加这些内容相对提高了工程施工的质量要求9.将系统试运转及调试,综合效能测定独立成章通风、空调工程施工完毕后的系统调试是关系到施工质量的验证和系统功能的正常发挥 故本次修编作了重新安排, 将它从附录提升到正文之中, 并在内容及要求上作了较大的调整。

新规定的条文使施工方与验收方可依此对工程的施工质量作出判断和选择 通风、 空调系统无生产负荷的测定与调试, 还在原规正压送风、 前室静压的检测和调整”与净化空调这是根据当防、 排烟系统的测定与调整具有一定的难度, 但它是高层建筑的人身安全保障系统之一,施工完成后必须进行该项目的测定与调整通风、空调工程的综合效能的测定与调整与原规范相比,除增加测试项100 级以及生 物洁净系统的特点,逐级列举出需测定的项目,可按需选择,这样,调试项目界 限明确,便于操作附录 B 空气净比系统测试方法是本规范新增加的内容,详细叙述了空气净化的测定与调试方法10.详细规定了工程验收两工程验收是通风与空调工程施工的认证和交接过程本次修编将工程验交工验收是对工程使习功能的验收。
