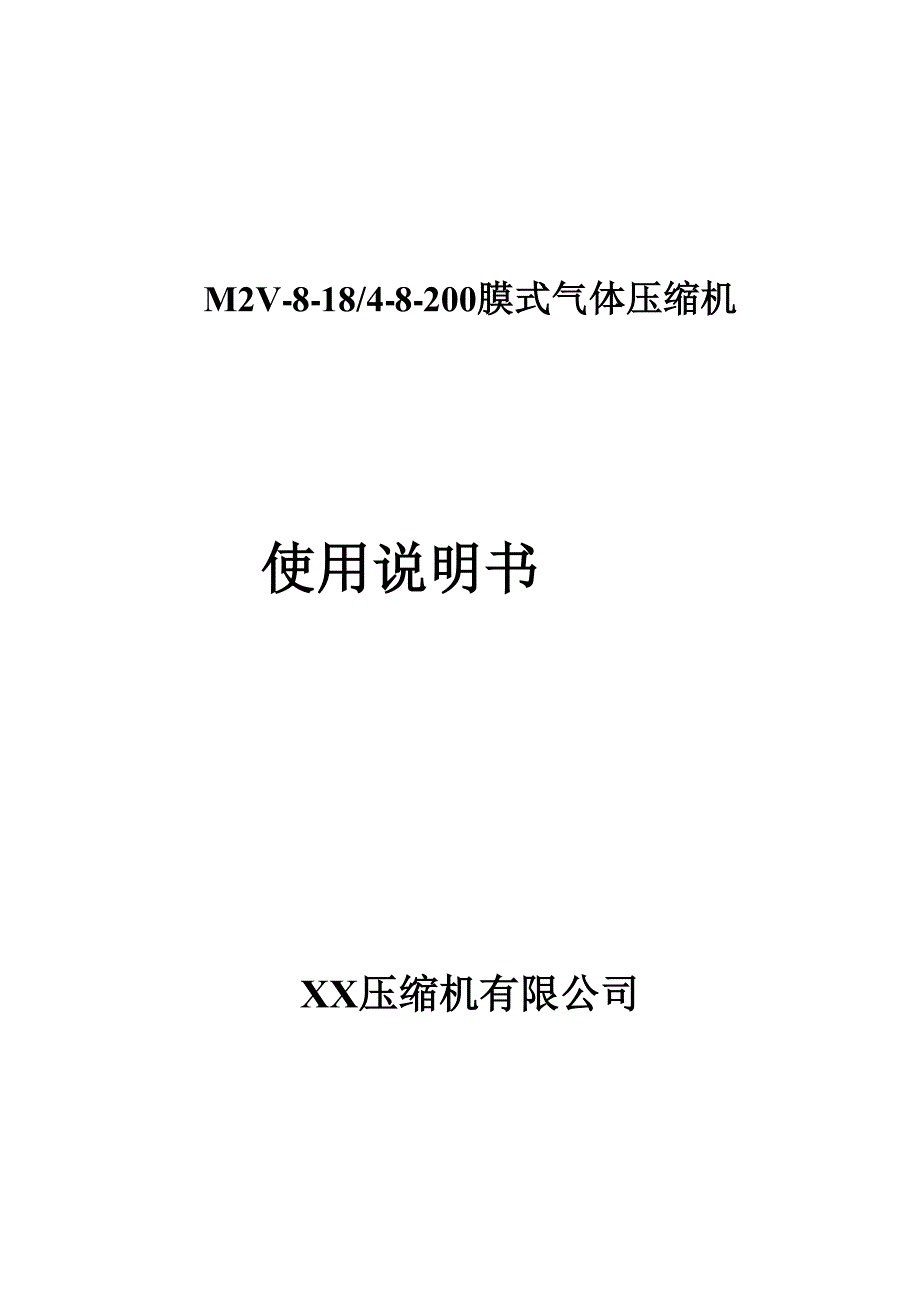

M2V-8-18/4-8-200膜式气体压缩机使用说明书XX压缩机有限公司1. 设计参数 21.1. 设计依据； 21.2. 机型选用 22. 产品性能参数 32.1. 性能参数表； 32.2. 产品概述 42.3. 产品外形及结构布置图 52.4. 产品主要部件结构 72.5. 产品供货范围及主要零件选材； 163. 随机出配件、备件、技术资料 173.1. 随机出厂资料一套 173.2. 设备地基安装图 183.3. 随机出厂配件、备件 183.4. 专用工具 194. 服务 195. 质量控制 201. 设计参数1.1. 设计依据；1.1.1. 隔膜压缩机设计应用标准;⑴ JB/T6905-2004《隔膜压缩机》⑵ JB/T53073-93《隔膜压缩机质量分级》⑶ JB/T6431-1992《容积式压缩机用灰铸铁件技术条件》⑷ JB/T6908-1993《容积式压缩机锻件技术条件》⑸ SH/T3143-2004《石油化工往复压缩机工程技术规定》⑹ GB/T8196-2003《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》⑺ GB 150-2011《压力容器》⑻ GB 151-1999《管壳式换热器》1.1.2.隔膜压缩机制造、验收应用标准：⑴ GB/T3853-1998《容积式压缩机验收试验》⑵ GB/T7777-2003《往复活塞式压缩机机械振动测量与评价》⑶ GB/T4980-2003《容积式压缩机噪声声功率的测定工程法》⑷ GB/T7786-2003《动力用空气压缩机和隔膜压缩机噪声声功率级极限值》⑸ ZB/TJ010135.5《产品图样及设计文件完整性》⑹ JB/T7663.2《容积式压缩机涂漆技术条件》⑺ JB4730《压力容器无损检测》1.2.机型选用本机型选用▼型双缸、二级压缩、水冷隔膜式压缩机。
2. 产品性能参数2.1. 性能参数表；2.1.1. 隔膜压缩机(1) 型号：⑵ 型式：(3) 压缩介质：(4) 吸气压力：(5) 排气压力：(6) 容积流量：⑺ 曲轴转速：(8) 润滑油牌号：(9) 冷却水消耗量：(10) 传动方式：2.1.2. 电动机：(1) 型号：(2) 型式：⑶ 功率：(4) 转速：⑸ 电压：(6) 频率：2.1.3. 机组：(1) 外形尺寸(长X宽乂高):(2) 重量：M2V-8-18/4-8-200 型 二级压缩、V式、水冷Ar0.4~0.8MPa20MPa8~18Nm3/h 400r/minL-HM46抗磨液压油（用户自备） 300L/h 皮带传动Y132S-4三相、异步电动机5.5kW 1470 r/min 380 V 50 HzF600X1000X 1100mm 2850kg2.2. 产品概述2.2.1. 用途：隔膜压缩机是一种特殊结构的压缩机，密封性非常好，气体与任何润滑剂接触，所以压 缩气体的洁净度极高，特别适用于某些稀有气体的压缩、输送或装瓶，也适用于有腐蚀性、 有毒、易燃、易爆的气体广泛用于食品、化工、石油工业、军工、空气分离、加工制造、 能源、航空等行业。
2.2.2. 工作原理及特点：隔膜压缩机的工作原理：膜压机由电动机驱动，通过V带轮转动曲轴，再经过连杆使油缸中的活塞作往复直线运 动，推动油液，使膜片作往复振动，在吸排气阀的控制下，膜片每振动一次，即完成一次吸、 排气过程膜压机工作时，油缸中少量油液通过活塞环与缸壁及环槽的间隙泄漏到曲轴箱中 为了补偿这部份油量，使膜片在压缩行程终了时能紧贴缸盖曲面，排净压缩介质，补偿油泵 在膜压机的吸气行程中将油注入油缸，油量略多于泄漏量，多余油量在压缩行程终了时，通 过控制油压的调压阀流回曲轴箱隔膜压缩机的基本特点：(1) 气体在压缩过程中不受任何污染(2) 气体在压缩过程中无泄漏(3) 单级压缩比大(4) 排气压力高随着科技的迅猛发展、现代工业对原材料品质和产品品质的高要求、人类对能源消耗的 控制及对环保要求越来越高，从而对工艺设备的技术要求也就更高最近数年来，石油化工 等工业领域，原来使用往复活塞机的工艺，现在多数只要隔膜机能满足工艺要求的工况下都 改为使用隔膜机这种选择的好处是：(1) 气体压缩、输送满足工艺要求，不受任何污染(2) 气体在压缩过程中无泄漏，从而满足环保要求(3) 降低了如往复活塞机因需要对压缩气体油气分离等辅助设备的能耗和投资(4) 降低维护率和维护成本(5) 安全、可靠2.3.产品外形及结构布置图2.3.1.外形布置图9舛钢防利购刊辨MM伸鲂N.CO.Z1D图1-11、底座部件2、电动机 3、气路部件 4、小皮带轮5、冷却器部件6、水路部件7、缸体部件8、仪表板部件9、曲轴箱部件10、调压阀部件11、大皮带轮该机组主要由底座、电机、压缩机、气、水、油管路部件及控制系统等组成。
本机为双缸丫 型隔膜压缩机，采用二级压缩的方式工作，两个工作缸分别位于曲轴传动机构的两侧，使该机 型工作稳定程度大大提高图1-2 曲轴箱部件曲轴箱是压缩机的基础部件，除承受所有位于其上的各零部件的重量力之外，主要承受气 体力和惯性力的作用：气体力由缸盖经气缸、中体传至机身达及主轴承和由活塞连杆传至曲轴， 并也作用于机身主轴承的方向相反的气体力，在机身内部相互抵消，惯性力又都通过机身传至 基础本机曲轴箱（如图1-2）由灰铸铁制成，有足够的刚度；曲轴箱下部带有过滤润滑油的粗 滤油器部件曲轴箱的顶部设有呼吸器，也可由此添加润滑油曲轴箱的另两个端面上开有供 安装轴承、轴承座和端盖的孔，轴承座内安装有骨架式橡胶油封，以便密封曲轴箱内的润滑油， 使其不能向外渗漏图1-3 补偿油泵部件1、油封2、油泵体 3、柱塞套 4、柱塞 5、柱塞弹簧6、进油阀体7、锁紧螺帽 9、排油阀体在活塞的每一行程中，会有少量油液通过活塞环与缸壁及环槽的间隙泄漏到曲轴箱中，为 了补偿损失的这部分油量，使膜片在排气行程终了时能紧贴缸盖曲面，排净被压缩的气体，因 而配置了补偿油泵补油泵在气缸的吸气行程中将油注入油腔，油量略大于泄漏量。
多余的油 量在排气行程终了时，通过控制油压力的调压阀流回到曲轴箱中2.4.3. 曲轴部件图1-4 曲轴部件1、油封2、轴承压盖3、螺母4、垫圈5、调心滚子轴承6、调整垫7、主连杆8、圆柱滚子轴承9、螺母10、垫圈11、调心球轴承12、轴承压盖13、防尘罩14、螺栓15、键16、螺母17、垫圈18、深沟球轴承19、螺钉20、偏心套21、油封22、螺栓23、曲轴24、键曲轴在压缩机中是重要的运动件，它接受原动机一般以扭矩形式输入的动力，并把它变为 活塞的往复作用力压缩气体而做功本机曲轴（如图1-4）采用QT600-3制成，曲柄销表面淬火 用以提高曲轴的耐磨性能曲轴的两个主轴颈上装有轴承2.4.4. 连杆部件图1-5 连杆部件曲轴连杆机构中，连杆一端与曲轴相连作回转运动；另一端与十字头销相连作往复运动； 中间的部件作摆动二级活塞杆与副连杆采用十字头连接，十字头将曲轴的旋转运动转化为活塞 往复直线运动，并承受着活塞力、连杆力和侧向力等力的作用本机连杆采用钢件锻造而成， 其大头孔和小头孔处衬有整体的衬套2.4.5. 十字头部件图1-6 十字头部件1、十字头体 2、隔圈 3、螺栓 4、压板 5、十字头销6、方头螺钉7、锁片十字头是连接活塞杆和连杆的零件，是将旋转运动转化为往复直线运动的零件，把曲轴的 旋转运动转化为活塞的往复运动，并承受活塞力、连杆力和侧向力等力的作用。
本机十字头（如 图1-6）由铸铁HT200铸造而成，有足够的强度、刚度、耐磨损、重量轻、工作可靠等特点其 上有与连杆连接用的十字头销图1-7 活塞部件1、压盖 2、销 3、活塞 4、活塞环 5、活塞杆活塞是由HT200材料制成，具有良好的耐磨性活塞杆由40Cr制而成，活塞杆经氮化处理， 以增强其耐磨性活塞上配有一定数量的活塞环，并且和珩磨过的气缸壁磨合2.4.7.调压阀部件图1-8-1 一级调压阀部件1、接头2、阀盖3、阀座4、阀芯5、调节杆6、手柄7、弹簧8、阀体9、螺母10、调节螺钉11、锁紧螺母12、接头图 1-8-2二级调压阀部件1、阀盖2、阀座 3、阀体 4、调节杆5、手柄 6、螺母7、锁紧螺母8、调节螺钉 9、接头 10、弹簧11、阀芯调压阀主要由阀盖、阀座、阀体、弹簧、阀芯等组成主要用于调节缸体部件的极限油压 当缸内油压超过调压阀设定值时，油压推动阀芯，压缩弹簧，多余的油由排油接管回流入曲轴 箱，循环使用图1-9 缸体部件1、缸体 2、配油盘 3、缸盖 4、螺栓 5、螺栓 6、压板7、膜片 8、缸套 9、O型圈本机压缩缸部件（如图1-9）主要由缸体、膜片和缸盖组成，缸体、膜片、缸盖三者形成两 个密闭的空间：位于膜片上方的为气侧空间，位于膜片下方的为油侧空间；曲轴转动时，驱动 油缸中的活塞往复运动，推动油液，使膜片作往复振动，从而周期性地改变气缸的容积，在缸 盖上的进、排气阀的控制下，膜片每振动一个周期，气缸就完成一次膨胀、吸气、压缩、排气 的循环过程，从而提高了输送的气体压力。
图1-10 冷却器部件由于隔膜片和压缩机头有较大的表面积，相当一部分压缩热通过辐射散发到了周围大气中， 一部分压缩热通过隔膜片组传给液压油而带走，一般压缩机提供压缩气体中间套管式冷却和后 套管式冷却冷却系统如前所述，除提供压缩气体中间套管式冷却和后套管式冷却，还提供对隔膜头油 侧膜腔的水道冷却冷却器部件（如图1-10）主要是用于冷却各级排气，保证排气口温度达到用户使用要求在结构上采用不锈钢管焊接而成，能承受很高的压力，充足的冷却水流量能保证完美的冷却效 果冷却水应保持清洁，以防水道结垢冷却水的水质要求为：（1） 有机的和机械的杂质和悬浮物应小于100mg/l,含油量小于5mg/l；（2） 接近于中性，即氢离子浓度PH值为6.5〜9；（3） 具有热稳定性，暂时硬度小于10°硬度1°相当于1升水中，含有10mg的CaO或 7.19mg的MgO）若水质未达到上述要求应进行过滤和净化允许城市饮用自来水做冷却水使用2.5. 产品供货范围及主要零件选材；2.5.1. 压缩机机组的供货范围包括以下内容：1） 完整的压缩机主机2） 电动机3） 所有阀门、管件及联接件、气管路、油管路、仪表等4） 级间冷却器5） 级间安全阀6） 就地仪表盘及盘上所有仪表等7） 地脚螺栓、螺母、垫片及垫铁8） 随机备件9） 专用工具10） 。
