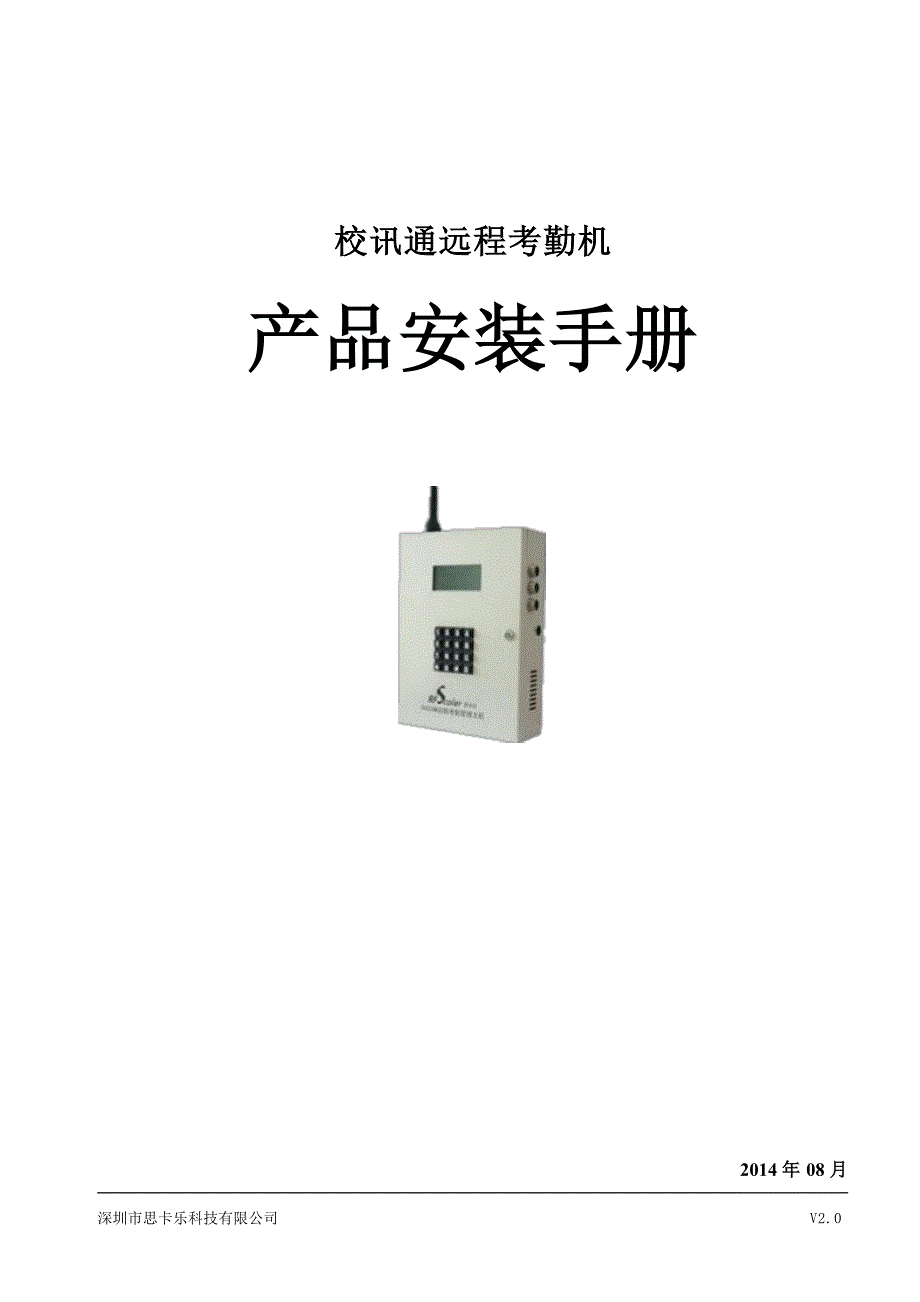

校校讯讯通通远程远程考勤考勤机机 产品产品安装安装手册手册 2014 年年 08 月月 深圳市思卡乐科技有限公司 V2.0 安全注意事项安全注意事项 警告警告：提醒用户防范潜在的伤亡或严重伤害危险 1. 安装时请参照设备的环境要求，不要在过于潮湿、多尘和多烟灰的地点安装此设备 (这可能会导致火灾或电击) 2. 如果设备发出不正常的气味或烟雾，应立即停止使用，并切断电源，之后与供货商联系 (如在此条件下继续使用，可能会导致起火或电击) 3. 清洁设备时，不要直接将水溅在设备部件上 (这可能会导致起火或电击) 4. 避免将设备放置在热源附近 (忽视此项可能会导致火灾危险) 5. 禁止在易燃、易爆的危险区域存储、安装和使用本产品 注意注意：提醒用户防范潜在的伤害或财产损失危险 1. 运输、保存及安装过程中，应防止重压、剧烈振动和浸水，否则会造成设备的损坏 2. 应使设备远离振动或存在磁场干扰的地点 3. 如希望改变已安装设备的位置，请确保电源关闭后再移动或重新安装设备。
4. 应在通风状况良好的地点安装设备 5. 如设备工作不正常，请联系供货商，不要以任何方式拆卸或修改设备 (对于未经认可的修改或维修所导致的问题，生产厂家不承担责任) 6. 擦拭设备表面时不要使用化学清洁剂，这可能会导致设备表面变形或损坏保护层 7. 本产品高频读头防水等级为 IP65，主机不防水，请严格按照要求安装 本产品是根据 FCC 条约第 15 项的 CLASS 数码设备限制测试的 这些限制是为了防止产品在商贸环境中使用时的有害干扰而提供保护设计的此系列产品生产和使用时可以放射出电磁波，如果您未按照说明书安装使用，可能会产生有害的电磁干扰当在居民区使用本产品时，有可能会产生有害的电磁干扰，在这种情况下，使用者需要自费进行改善此种干扰 校讯通考勤机·产品手册 第 3页 目录目录 一、 产品概述……………………………………………………………………………………………………4 二、 产品安装……………………………………………………………………………………………………6 三、 产品使用……………………………………………………………………………………………………11 四、 保养与常见故障处理………………………………………………………………………………………17 五、 保修条例……………………………………………………………………………………………………18 六、 保修卡………………………………………………………………………………………………………19 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 4页 一一 产品概述产品概述 1、系统简介、系统简介 校讯通考勤机由智能卡、高频读头、考勤机主机等组成。
a、智能卡只要随身携带，无论位置、方向，只要通过高频读头接收信号范围区域，均可被读取识别； b、采用两个高频读头一个主机的配合方式，自动判断射频卡持有人是进入还是离开； c、考勤主机完全遵循中国移动 GSM900 及 GPRS 信号通讯协议，参照中国移动通信集团广东有限公司网络服务中心《校讯通业务客户端设备操作指引》研发设计制造 智能卡 高频读头 考勤机主机 图 1-1 2、、1 个个考勤考勤主机主机+2 个个高频高频读头的指标参数：读头的指标参数： •工作频率：2. 4GHz-2. 5GHz，ISM 微波段； •通讯方式：动态密匙加密方式； •无线传输速率：1MBps； •信号调制方式：GFSK； •工作方式：只读标签型； •接收灵敏度：-90dbm； •识别方式：定向识别； •识别距离：2 - 50 米； •识别速度：80 公里/小时以内； •防冲突性：可同时识别 100 张卡或双向各 100 张卡，不漏数据； •误码率：千万分之一； •声音提示：内置蜂鸣器； •数据接口： RS485； •主机配电源适配器：DC+9V2A； •主机具有自动校时功能，自动连接 GPRS 网络； •通信接口： 485 接口 ； •考勤主机只能室内安装，高频读头防护等级 IP65，可以户外工作。
•工作温度：-40~+85°C，工作湿度：10% RH - 90% RH，无结露状态 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 5页 3 3、、智能卡智能卡的参数和使用事项的参数和使用事项 a、、智能卡智能卡指标参数指标参数：： •外部形状：卡状； •工作频率：2.45GHz； •感应方式：主动发射； •识别距离：2-50 米； •材料：ABS，白色； •工业防护等级：IP54； •电池：内置钮扣锂电，可连续使用 3 年； b、、智能卡智能卡使用事项：使用事项： •建议将智能卡佩戴在胸前 如必须放置于包内或者口袋内， 尽量放置在最外侧， 使信号容易穿透； •不能将智能卡放置于金属外壳物品内，如金属铅笔盒、金属饼干桶等，这样信号会被屏蔽； •不能将智能卡长时间放置于水中； •应避免将智能卡从高于 2 米的地方自由落体，或者摔打智能卡，否则，会使智能卡失效； •智能卡属塑料制品，不耐腐蚀和高温； •携卡人员应有序通行。
4、、校讯通系统校讯通系统拓扑拓扑图图 图 1-2 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 6页 二二 产品安装产品安装 1、、 系统系统安装示意图安装示意图 A、安装使用需遵循以下几个原则： •两个高频读头之间的距离推荐 10 米以上的间隔，并且能够覆盖全部学生必经的通道 •两个高频读头的方向一般都向外偏，形成一个夹角，使接收信号范围不重叠 •建议学校大门开放时，人车分流，人在靠近高频读头的那边，以保证智能卡发出的信号被稳定 可靠地接收到 •如遇大风和雨雪天气，建议引导学生进出校时，从大门中央偏高频读头一边，有序地步行通过 图 2-1 B、校门口的典型安装方式相关要求： •高频读头不要安装在金属表面；如果一定要装在金属表面，要将后面的金属掏空，只留固定位； •将两个高频读头分别安装在门卫室的两侧，两个高频读头之间感应接收覆盖范围不重叠； •A 读头感应接收覆盖范围控制在学校大门口稍往外面一点（朝向外侧）的区域，智能卡从任何 线路通过校门口过道，都会必经感应感应范围； •B读头感应接收覆盖范围控制在学校大门口朝向校内一侧的区域，智能卡从任何线路通过校门 口过道，都会必经感应感应范围； •智能卡从 A 到 B时 判断为进学校；智能卡从 B到 A 时 判断为出学校； （如果学生带卡在门口逗留，根据第一个采集到信息的读头编号和最后一个采集到信息的读头编 号来判断是进入还是离开学校。
） •高频读头在安装时正面应稍稍往下倾斜具体标准为：高频读头平面的中心线与校门过道的中线 相交（大致如此就可以了） ； •如果校门过宽，请提高高频读头安装的位置 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 7页 图 2-2 2、、 高频读头安装高频读头安装现场现场图图 读头一侧图读头一侧图 图图 2-3 高频读头安装时读头侧面读头侧面标签上标签上的箭头向上的箭头向上高频读头的固定方式如后图所示 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 8页 第一步：在高频读头背面，安装从 第二步：装上支架 安装支架上拆下的安装版（先拧紧） （等装到墙壁上，调好角度后拧紧） 第三步：将高频读头连同安装支架一起， 用三个膨胀螺丝固定到墙壁上。
（必须一次性确定读头俯仰后，再打膨胀螺丝拧紧固定） 高频读头安装固定示意图 图 2-4 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 9页 3、、 考勤机主机安装考勤机主机安装 图 2-5 打开主机，用 4 个 M6 膨胀螺丝将主机固定到墙上合适位置主机距离 AC 电源插座不超过 1 米 4、高频读头与考勤主机、高频读头与考勤主机 485 通讯线的连接通讯线的连接 图 2-6 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 高频读头引出 485 线 5.08绿色直插拔端子 A 读头接 线端子 B 读头接 线端子 C 读头接 线端子 SIM 卡座 主板电源开关 （上关下开） 电池插座 2位红色拨码开关 （应 拨 ON 位） 校讯通考勤机·产品手册 第 10页 a、记住 485 线 5.08 绿色直插拔端子线序，用小一字螺丝刀拧松螺丝，取下端子； b、将 485 线穿过主机机箱，再装上 5.08 绿色直插拔端子； c、将 485 线 5.08 绿色直插拔端子，插到主板对应的读头端子上。
5、安装、安装注意注意事项 a、考勤主机没有采用防水设计，所以不可安装于室外，特别是雨水能淋到的地方； b、考勤主机的安装位置不能靠近水泥屋顶太近，最好 1.5 米以上太近会影响 GSM 和 GPRS 信号 c、 电源线同信号线要分别穿管， 且两管长距离平行布置时应相距 30cm 以上； 在室外不方便穿 PVC 管的线， 也要穿蛇皮管，减少日晒雨淋的破坏，延长使用寿命； d、布线要符合相关消防等要求； e、高频读头与考勤主机的 485 通讯线，标配 4X0.3 四芯线 20 米左右，如果需要延长，建议新换四芯线： 当距离在 30~50 米时，选用 4X0.5 的四芯线，当距离在 50~100 米是，选用 4X0.75 或 4X1.0 的四芯屏蔽线； f、安装后，应该反复调试，直到不存在漏测误判下图仅供参考） 图 2-7 深圳市思卡乐科技有限公司 深圳市宝安区固戍新中泰大厦 9D 校讯通考勤机·产品手册 第 11页 三 产品使用 1）、开机前的准备 打开主机上盖： a、 检查读头接线端子接插是否良好；2 位红色拨码开关置于“ON”；主板电源开关置于上（图中方向，OFF）； b、 将中国移动 GSM 的 SIM 卡放入 SIM 卡座中； c、 将电池的引线上的端子插到主板的插座上（有方向，不可插反）； d、 将电源适配器输出端子，插入到主板上的 DC 端子中，然后将电源适配器通电。
图 3-1 2） 、开机 将主板上的电源开关打开（上图中，将滑动开关柄滑下） ，此时 LCD 液晶显示器点亮 3） 、详细设置 本内容从略 A 读头。
