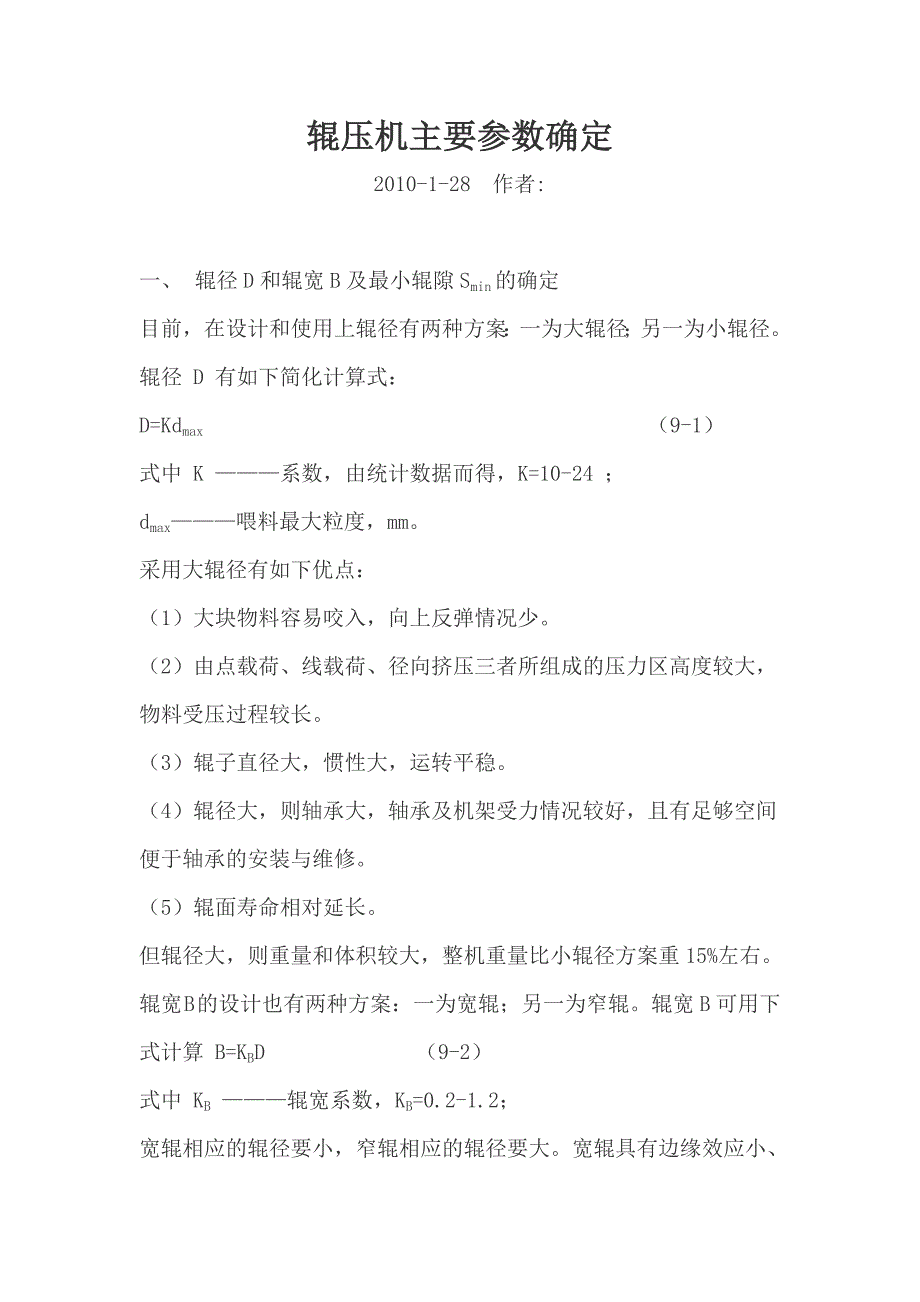

辊压机主要参数确定

辊压机主要参数确定辊压机主要参数确定2010-1-28 作者:一、 辊径 D 和辊宽 B 及最小辊隙 Smin的确定目前，在设计和使用上辊径有两种方案：一为大辊径；另一为小辊径辊径 D 有如下简化计算式：D=Kdmax （9-1）式中 K ———系数，由统计数据而得，K=10-24 ；dmax———喂料最大粒度，mm采用大辊径有如下优点：（1）大块物料容易咬入，向上反弹情况少2）由点载荷、线载荷、径向挤压三者所组成的压力区高度较大，物料受压过程较长3）辊子直径大，惯性大，运转平稳4）辊径大，则轴承大，轴承及机架受力情况较好，且有足够空间便于轴承的安装与维修5）辊面寿命相对延长但辊径大，则重量和体积较大，整机重量比小辊径方案重 15%左右辊宽 B 的设计也有两种方案：一为宽辊；另一为窄辊辊宽 B 可用下式计算 B=KBD （9-2）式中 KB ———辊宽系数，KB=0.2-1.2；宽辊相应的辊径要小，窄辊相应的辊径要大宽辊具有边缘效应小、重量轻、体积小等优点。

但对喂料程度的反应较敏感，出料粒度组成及运转平稳性略差辊压机两辊之间的间隙称为辊隙，在两辊中心连线上的辊隙，称为最小辊隙，用 Smin表示根据辊压机的具体工作情况和物料性质的不同，在生产调试时，调整到比较合适的尺寸在喂料情况变化时，更应及时调整在设计时，最小辊隙 Smin可按下式确定 Smin=KsD （9-3）式中 Ks———最小辊隙系数，因物料不同而异，水泥熟料取Ks=0.016-0.024，水泥原料取 Ks=0.020-0.030；D ———挤压辊外直径，mm二、工作压力水泥工业用辊压机，对于石灰石和水泥熟料，平均单位压力控制在 140-180MPa 之间比较经济，设计最大工作压力宜取 200MPa 这个压力值又直接控制着辊子的工作间隙和物料受压过程的压实度为了更精确地表示辊压机的压力，用辊子的单位长度粉磨力（即线压力）Fm（kN/cm）来表示，一般为 80-100kN/cm三、 辊速辊压机的辊速有两种表示方法：一种是以辊子圆周线速度 V 表示；另一种是以辊子转速表示辊子的圆周线速度与产量、功率消耗和运行的平稳性有关辊速高，产量也大，但过高的转速使得辊子与物料之间的相对滑动增大，咬合不良，使辊子表面磨损加剧，对辊压机的产量也产生不利影响。

目前一般辊速在 1 - 1.75m/s 之间，也有人提出，为了保证合理的轴承使用寿命，辊速不允许超过 1.5m/s 转速（单位：r/min ）的确定公式如下D ———辊径，mm 式中 K ———因物料不同的系数，对回转窑熟料 K=660 ；D ———辊子外径，m四、生产能力 Q 辊压机生产能力 Q（单位：t/h）的计算公式如下：式中 B ———辊子宽度，m；Smin———最小辊隙，m；v ———辊子圆周线速度，m/s ；λ———辊压机产品（料饼）的密度，实验得出，生料为 2.3t/m3，熟料为 2.5/m3五、传动功率 N 传动功率 N（单位：kW）按下式计算式中 ρ ———辊子的动摩擦系数，实验得出，水泥熟料 ρ=0.05-0.1；F ———辊子粉磨力，kN；v ———辊子圆周线速度，m/s由于上式中的 ρ 难以精确确定，因而误差较大，仅作参考可用经验值来确定辊压机的装机功率下表是辊压机的单位产量电耗被粉碎物料需用功率装机功率熟料3.54.0矿渣6.08.0石灰石3.03.5。
