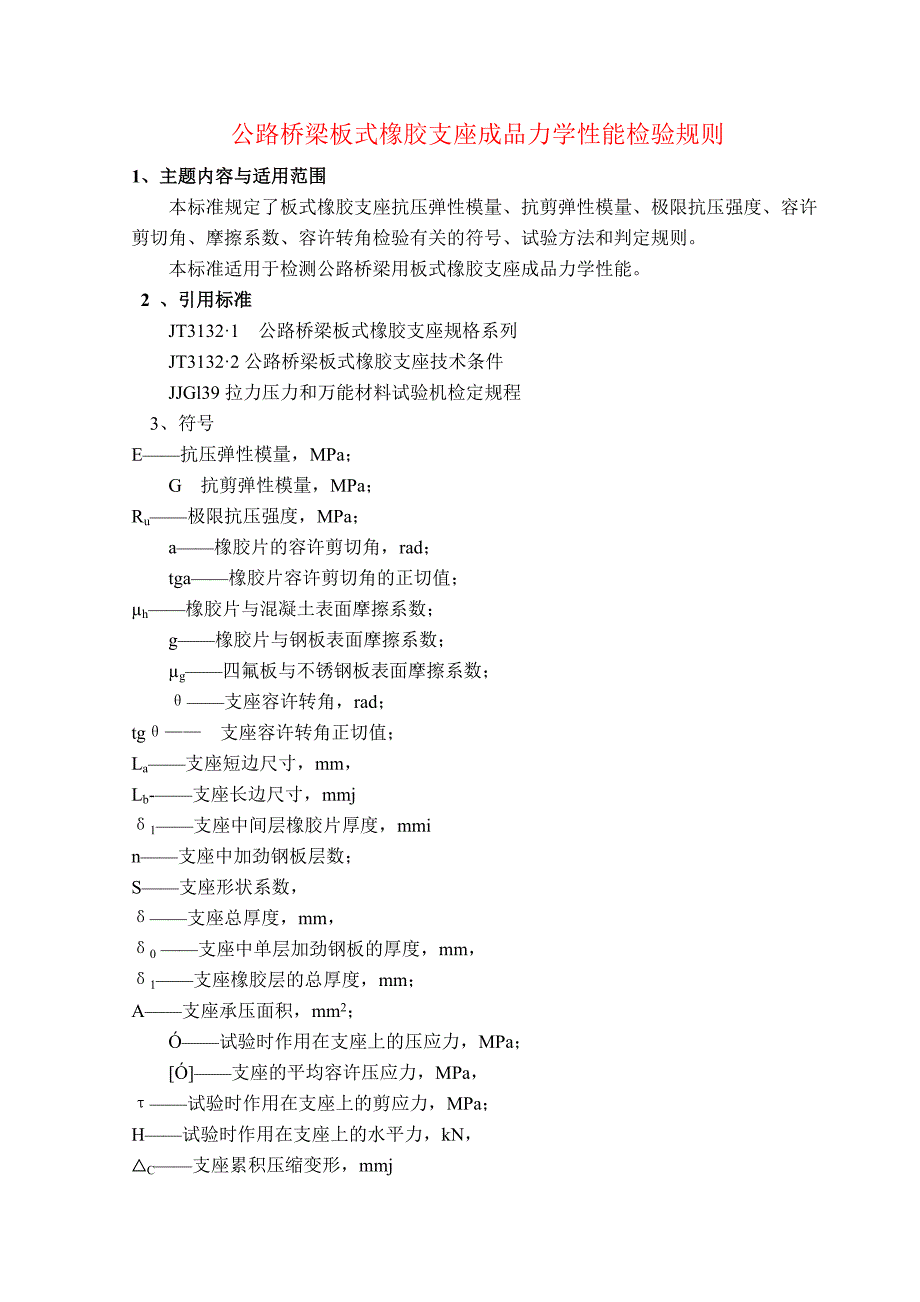

公路桥梁板式橡胶支座成品力学性能检验规则1、主题内容与适用范围本标准规定了板式橡胶支座抗压弹性模量、抗剪弹性模量、极限抗压强度、容许剪切角、摩擦系数、容许转角检验有关的符号、试验方法和判定规则 本标准适用于检测公路桥梁用板式橡胶支座成品力学性能 2 、引用标准 JT3132·1 公路桥梁板式橡胶支座规格系列 JT3132·2公路桥梁板式橡胶支座技术条件 JJGl39拉力压力和万能材料试验机检定规程 3、符号E——抗压弹性模量，MPa； G 抗剪弹性模量，MPa；Ru——极限抗压强度，MPa； a——橡胶片的容许剪切角，rad； tga——橡胶片容许剪切角的正切值；µh——橡胶片与混凝土表面摩擦系数； g——橡胶片与钢板表面摩擦系数；µg——四氟板与不锈钢板表面摩擦系数；θ——支座容许转角，rad； tgθ—— 支座容许转角正切值；La——支座短边尺寸，mm， Lb-——支座长边尺寸，mmjδ1——支座中间层橡胶片厚度，mmi n——支座中加劲钢板层数；S——支座形状系数，δ——支座总厚度，mm， δ0 ——支座中单层加劲钢板的厚度，mm，δ1——支座橡胶层的总厚度，mm；A——支座承压面积，mm2；Ó——试验时作用在支座上的压应力，MPa； [Ó]——支座的平均容许压应力，MPa，τ——试验时作用在支座上的剪应力，MPa；H——试验时作用在支座上的水平力，kN， △C——支座累积压缩变形，mmj △S——支座累积水平变形，mm；ε1——支座累积压缩应变， r1——支座累积剪切应变I N——支座承载力，kN。
4、试验条件、试样、仪器要求 4.1 试验条件试验室的标准温度为23+5相对湿度为(65±5)％．4.2 试样(被检验支座的简称)4.2.1 试样尺寸 试样尺寸应取用实样只有受压力机吨位限制时．，可由检验单位或用户与试验单位、监检单位协商用特制试样代替实样4.2.2 试样的技术要求 试样应符合JT3132．2的有关规定 4.2.2.2 试样的长边、短边、直径、中间层橡胶片厚度、总厚度等，均以该种试样所属规格系列中的公称值为准 4.2.2.3 摩擦系数试验试样要求摩阻力试验的试样可分4种： a. 板式橡胶支座试样对支座试样的平面尺寸和高度不作统一规定 b. 混凝土试样混凝土试样的尺寸可用矩形混凝土块，矩形的每一边应长出支座试样相应碑长50～100mm试样的高度应不小于50mm，其上下面应平整而不光滑试样混凝土的标号不应低于25号，并在试样内适当配置钢筋c. 钢板、不锈钢板试样钢板试样可直接由热轧钢板上割取，表面不必加工试样为矩形，每一边应长出支座试样相应边长50--100ram，钢板厚度不宜小于10ram不锈钢板试样采用0Crl7Nil2M02或1crl8NigTi不诱钢板，表面粗糙度的Ra小于μm，试样为锥形，每边至少应长出支座试样相应边长100mm，厚度不宜小于2mm。
d. 四氟滑板式支座试样对四氟滑板式支座试样的平面尺寸和高度不作统一规定 4.2.3 试样数量每次检验应取三种不同形状系数支座进行，各种试验试样通用每种试样数量如下 4.2.3.1 抗压弹性模量试验试样数量为三块 4.2.3.2 抗剪弹性模量试验试样每两块组成一对，数量为三对 4.2.3.3 极限抗压强度试验试样数量不得少于三块 4.2.3.4 容许剪切角试验试样每两块组成一对，数量为三对 4.2.3.5 摩擦系数试验试样数量为二块 容许转角试验试样每两块组成一对，数量为三对 4.2.4 试样抽取试样应在仓库内任取，储存条件应满足JT3132·2要求9 4.2.5 试样停放 试验前应将试样直接暴露在标准温度和湿度下，停放三天，以使试样内外温度一致4.3 仪器 4.3.1 压力试验机的示值误差应不小于满负荷的0.5％，并应具有正确的加载中心加载时应平稳无震动压力机的使用负荷应在其满负荷的(15～85)％范围内．并按JJ0139进行检定 4.3.2 百分表量程应不小于5mm，并应定期检定。
试验中使用的带有测力装置的千斤顶，其千斤顶和测力计(或百分表)的使用负荷应在其满量程的(15 085)％范围内测力计的示值误差应为其满量程的O.5％ 抗剪弹性模量试验、容许剪切角试验、摩擦系数试验中所使用的中间钢拉板可参照图l制作 钢拉板的各部位尺；要根据压力试验机承载板，支座试样，千斤顶、传感器等器物的尺寸和支座试样水平变形的大小确定 5、试验方法5.1 抗压弹性模量试验 试验步骤5.1.1.1 将试样置于压力机的承载板上，对准中心，加载至压应力为1.0MPa，在承绒板四角对称安置四只百分表5.1.1.2 进行预压将压应力缓缓增至(σ)，持荷5min，然后卸载至压应力为l.OMPa，记录百分表初始值，预压三次 5.1.1.3 正式加载每一加载循环自σl=1.0MPa开始．每级压应力增加l.OMPa，持荷3min，读取百分表读数，至(σ)为止，然后卸载至压应力为1.oMPa10min后进行下一加载循环加载过程连续进行三次5.1.1.4 以承载板四角所测得的变化值的平均值，作为各级荷投下lJIc样的累计jJ三缩变形△，按试样橡胶层的总厚度δj求出在各级试验荷载作用下，试样的累计压缩应变εi。
5.1.2 试验结果的计算 5.1.2.1 抗压弹性模量按下式计算，其中矩形支座的i，K，(σ)取值见表1式中：σi——第I级试验压力，MPa；δ——试验压应力的算术平均值，MPa；εi——第i级试验荷载作用下的累计压缩应变值， E——试样的抗压弹性模量，MPa；5.1.2.2 每一块试样的抗压弹性模量E为三次加载过程所得的三个结果的算术平均值但单项结果和算术平均值之间的偏差不应大于算术平均值的10％，否则该试样应重新试验一次 表1 形状系数SrRσ=[σ]MPa>851010.0>7～8499.0>6～7388.0≥5—6277.05.2 抗剪弹性模量试验 5.2.1 试验步骤 5.2.1.1 在压力机的承载板上，将试样及中间钢拉板按双剪组合配置好，而且试样和中间钢拉板的对称轴应和压力机承载板中轴在同一垂直面上 5.2.1.2 将压应力缓缓增至(σ)，并在整个抗剪试验过程中保持不变 5.2.1.3 安装水平千斤顶及测力计和回转式隆度计(或百分表)水平千斤顶的轴线应和中间钢拉板的对称轴重合 5.2.1.4 水平力预载施加水平力至剪应力τ=1.0MPa，持荷5min，然后卸载至剪应力为0.1MPa,记录挠度计初始值。
预载三次 5.2.1.5 式加载每一加载循环自τ=0.1MPa开始，每级剪应力增加0.1MPa，持荷1min，读取挠度计读数，至τ=1.0MPa为止，然后卸载至剪应力为0.1MPalOmin后进行下一循环加载过程连续进行三次 5.2.1.6 将各级水平荷载下挠度计所测出的试样累积水平变形△s，按试样橡胶层的总厚度δj求出在各级试验荷载作用下，试样的累积剪切应变γt 5.2.2 试验结果的计算 5.2.2.1 抗剪弹性模量按下式计算式中：τ——第i级试验剪应力，MPa；τ——试验剪应力的算术平均值，MPa γi——第i级试验荷载作用下的累计剪切应变值，G——试样的抗剪弹性模量，MPa5.2.2.2 每两个检验支座所组成试样的综合抗剪弹性模量D为这组试件三次加载所得到的三个结果的算术平均值但各单项结果与算术平均值之间的偏差应不大于算术平均值的10％，否则该试样应重新进行试验一次5.3 极限抗压强度试验 5.3.1 将试样放置在压力机的承载板上，并对准中心位置 5．3．2缓缓加载，加载速率按每分钟增加1.0MPa控制，至试样压应力达到7(σ)为止，并随时观察试样是否完好无损。
5.4 容许剪切角试验 5.4.1 试验步骤 容许剪切角试验方法同抗剪弹性模量试嗡．并可与抗剪弹性模量试验同时完成 5.4.2 试验结果的计算试样的容许剪切角按下式计算式中：τmax——试验时最大剪应力，MPaj G——试样抗剪弹性模量，MPa；tga——试样橡胶片容许剪切角正切值5.5 摩擦系数试验 摩擦系数试验，除要求必须对四氟板与不锈钢板进行检验外，对橡胶与混凝土，橡胶与钢板间摩擦系数试验可在需要或用户要求时进行检验 5.5.1 试验步骤 将试样按图12规定摆好，对准中心位置a. 压力机上承载板I 2一支座试样，3一中间钢拉板I 4一压力机下承载板I 5一承载板上附加的防滑挡板；b.6一混凝土、钢板、或不锈钢板试样5.5.1.2 施加压应力至(σ)，并在整个摩擦系数试验过程中保持不变 5.5.1.3 逐级均匀施加水平力，每级间隔30S增加水平剪应力0．2MPa，至支座试样与混凝土、钢板，不锈钢板试样接触面间发生滑动时为止，记录此时的水平剪应力试验过程连续进行三次 5.5.2 试验结果的计算 试样的摩擦系数按下式计算，并求出三次的算术平均值。
μ=τ/[σ]式中：τ——接触面间发生滑动时的水平剪应力， Mpa； [σ]——平均容许压应力，MPa；， μ——摩擦系数5.6 容许转角试验 5.6.1 试验原理 施加压应力至平均容许压应力[σ]，则试样产生垂直压缩变形然后用油压千斤顶对中间工字梁施加一个向上的力P，工字梁产生转动，上下试样边缘也产生压缩及回弹两个相反变形由转动产生的支座边缘的变形必须小于由垂直荷载和强制转动共同影响下产生的压缩变形(见图3，图4) 5.6.2 试验步骤 5.6.2.1 将试样按图3规定摆好，对准中心位置在距试样中心600mm处，安装使染产生转动用的千斤顶和测力计，并在承载梁(或板)四角对称安置四只百分表 1～压力机上承载板； 2～试样，3～中间工字粟(假想梁体)； 4～承载梁(板)；5～压力机下承载板，6·千斤顶5.6.2.2 进行预压将压应力缓缓增至[σ]，维持5min，然后卸载至压应力为1.OMPa，如此反复三遍检查百分表是否安妥，读数是否灵敏准确 5.6.2.3 正式加载施加压力至[σ]，停5min读数维持[σ]不变，用油压千斤顶对中间工字梁施加一个向上的力P，使其达到预期转角的正切值（偏差不大于5%），停5min后，读妈千斤力P及百分数表的读数。
5.6.2.4 试验结果的计算 a. 实测转角的正切值计算 tgØ=△21+ △48△：——百分表N 1，N2处的变形平均值，mm△：——百分表Na，N4处的变形平均值，mm L——转动力臂，L=600mm b.各种转角下，由于垂直荷载和转动共同影响产生的压缩变形值计算 △2=△c一△l。
