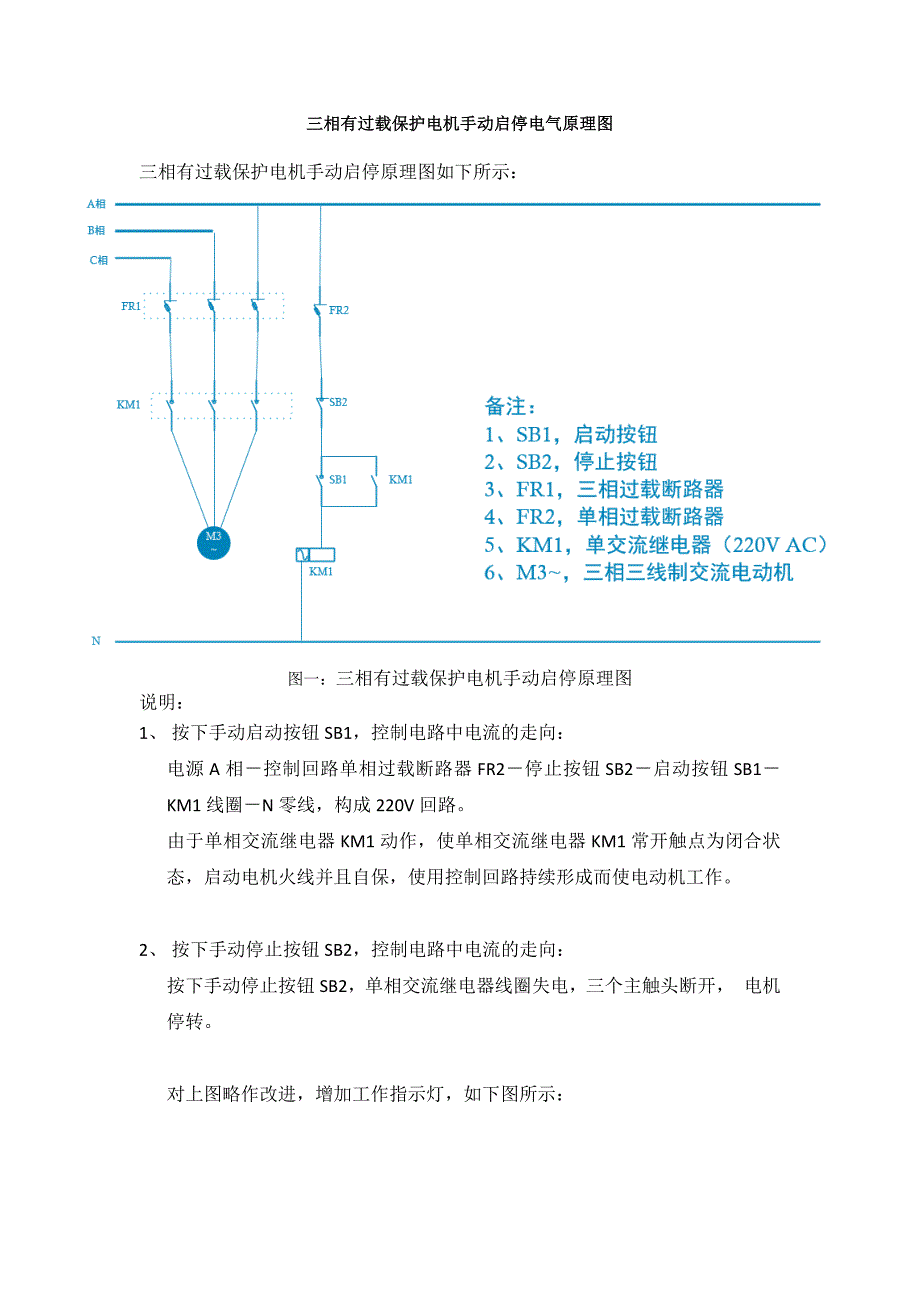

三相有过载保护电机手动启停电气原理图三相有过载保护电机手动启停原理图如下所示：图一：三相有过载保护电机手动启停原理图说明：1、 按下手动启动按钮SB1，控制电路中电流的走向：电源A相－控制回路单相过载断路器FR2－停止按钮SB2－启动按钮SB1－KM1线圈－N零线，构成220V回路由于单相交流继电器KM1动作，使单相交流继电器KM1常开触点为闭合状态，启动电机火线并且自保，使用控制回路持续形成而使电动机工作2、 按下手动停止按钮SB2，控制电路中电流的走向：按下手动停止按钮SB2，单相交流继电器线圈失电，三个主触头断开， 电机停转对上图略作改进，增加工作指示灯，如下图所示：图二：三相有过载保护电机手动启停原理图－带工作指示灯。
