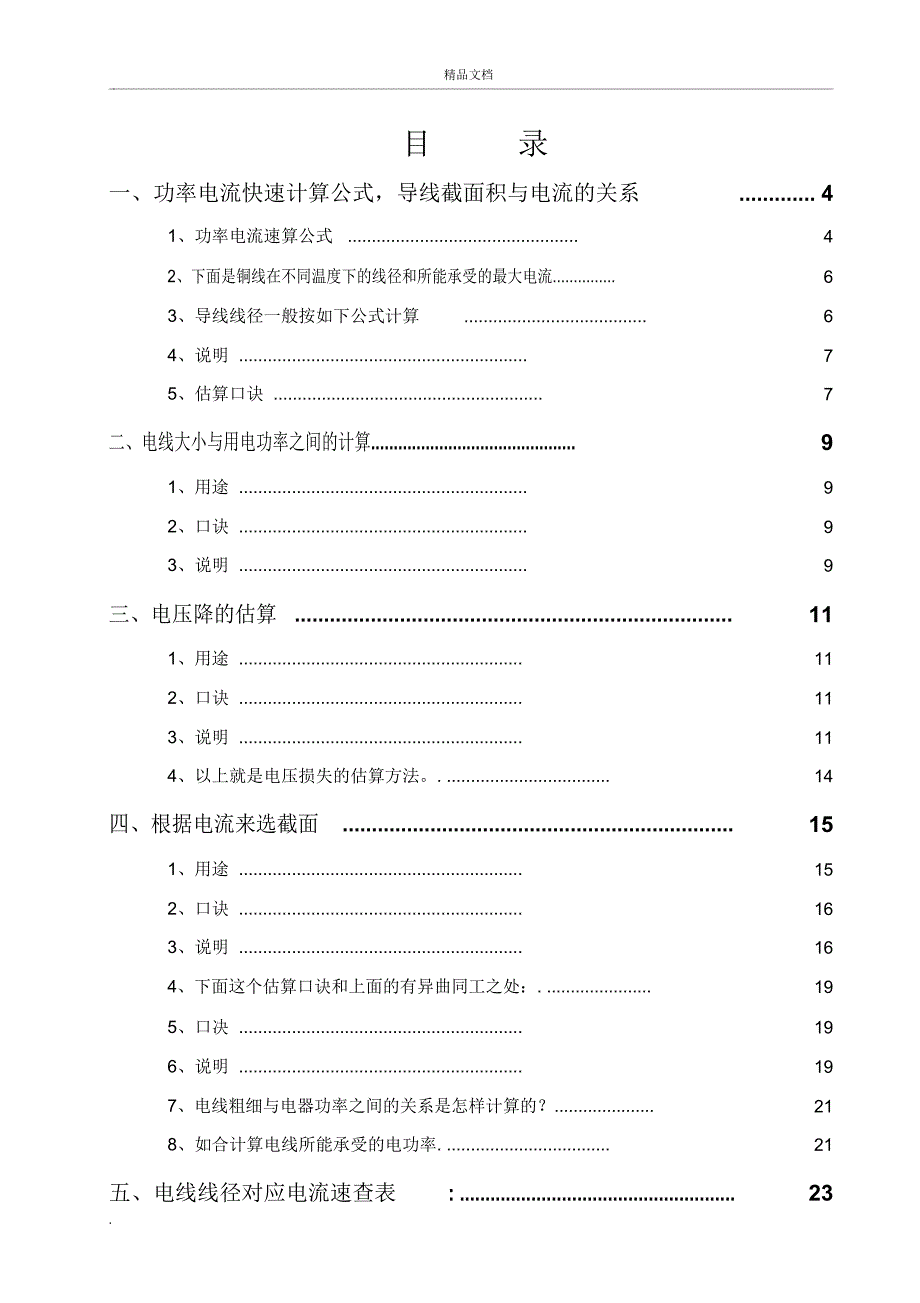

精品文档目录一、功率电流快速计算公式，导线截面积与电流的关系............. 41、功率电流速算公式 ................................................42、下面是铜线在不同温度下的线径和所能承受的最大电流...............63、导线线径一般按如下公式计算......................................64、说明 ............................................................75、估算口诀 ........................................................7二、电线大小与用电功率之间的计算.............................................91、用途 ............................................................92、口诀 ............................................................93、说明 ............................................................9三、电压降的估算 ...........................................................................111、用途 ...........................................................112、口诀 ...........................................................113、说明 ...........................................................114、以上就是电压损失的估算方法。
..................................14四、根据电流来选截面 ...................................................................151、用途 ...........................................................152、口诀 ...........................................................163、说明 ...........................................................164、下面这个估算口诀和上面的有异曲同工之处：. ......................195、口决 ...........................................................196、说明 ...........................................................197、电线粗细与电器功率之间的关系是怎样计算的？.....................218、如合计算电线所能承受的电功率. ..................................21五、电线线径对应电流速查表: ......................................................23.精品文档六、实操项目 2101 ：正反转能耗制动控制 241、实操目的 242、动作原理 243、接线图 254、线路检查（取下 FU2） . 255、通电试车 266、故障分析 267、注意事项 278、分析思考 27七、实操项目 2102: 双速电机控制 271、实操目的 282、动作原理 283、接线圈 284、线路检查（取下 FU1） . 295、通电试车 296、故障分析 307、注意事项 308、分析思考 30八、实操项目 2103 ： Y/ 启动及顺序控制 311、实操目的 312、动作原理 313、接线图 324、线路检查（取 FU2） . 325、通电试车 326、故障分析 327、注意事项 328、分析思考 33.精品文档九、实操项目 2104：三速电机控制 341、实操目的 342、动作原理 353、线路检查（取下 FU2） 364、通电试车 365、故障分析 376、注意事项 377、分析思考 37十、附录：电气元件的选择 381、熔断器的选用 382、接触器的选用 383、低压断路器的选择及整定 394、热继电器的选择及整定 395、导线的选择 396、附表 41.精品文档一、功率电流快速计算公式，导线截面积与电流的关系1、功率电流速算公式三相电机： 2A/KW三相电热设备： 1.5A/KW单相 220V， 4.5A/KW单相 380V， 2.5A/KW铜线、铝线截面积 (mm2)型号系列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－ 28A。
4 平方毫米铜电源线的安全载流量－－35A6 平方毫米铜电源线的安全载流量－－48A10 平方毫米铜电源线的安全载流量－－65A16 平方毫米铜电源线的安全载流量－－91A 25 平方毫米铜电源线的安全载流量－－120A如果是铝线截面积要取铜线的1.5-2倍如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全如果铜线电流大于 120A，按每平方毫米 5A 来取铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五 , 百上二 , 二五三五四三倍 , 七零九五两倍半 , 铜线升级算 .就是 10 平方以下的铝线 , 平方毫米数乘以 5 就可以了 , 要是铜线呢 , 就升一个档 ,比如 2.5 平方的铜线 , 就按铝线 4 平方计算 . 一百以上的都是截面积乘以 2, 二十五平.精品文档方以下的乘以 4, 三十五平方以上的乘以 3, 70 和 95 平方都乘以 2.5 说明 : 只能作为估算 , 不是很准确另外如果是室内 ,6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的，从这个角度讲，可以选择 1.5 平方的铜线或 2.5 平方的铝线。
10 米内，导线电流密度 6A/ 平方毫米比较合适， 10-50 米， 3A/ 平方毫米 ,50-200米， 2A/ 平方毫米， 500 米以上要小于 1A/ 平方毫米从这个角度，如果不是很远的情况下，可以选择 4 平方铜线或者 6 平方铝线如果是距离 150 米供电，一定采用 4 平方的铜线导线的阻抗与其长度成正比，与其线径成反比在使用电源时，特别要注意输入与输出导线的线材与线径问题以防止电流过大使导线过热而造成事故精品文档2、下面是铜线在不同温度下的线径和所能承受的最大电流铜线温度（摄氏度）线径（大约值）（260758590mm）电流（ A）2.5202025254252530306303540408405055551455657075227085959530851001001103895115125130501101301451506012515016517070145175190195801652002152251001952302502603、导线线径一般按如下公式计算铜线： S= I*L / (54.4*U`)铝线： S= I*L / (34*U`).精品文档式中：I ——导线中通过的最大电流（ A）L——导线的长度（ M）U`——充许的电压降（ V）S——导线的截面积（ MM2）4、说明4.1 、U`电压降可由整个系统中所用的设备范围内， 分给系统供电用的电源电压额定值综合起来考虑选用。
4.2 、计算出来的截面积往上靠 .绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面 (mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9876543.532.5载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 3005、估算口诀二点五下乘以九，往上减一顺号走三十五乘三点五，双双成组减点五条件有变加折算，高温九折铜升级穿管根数二三四，八七六折满载流说明：本节口诀对各种绝缘线 ( 橡皮和塑料绝缘线 ) 的载流量 ( 安全电流 ) 不是直接指出，而是“截面积乘上一定的倍数”来表示，通过计算而得由表 5 3 可以看出：倍数随截面的增大而减小二点五下乘以九，往上减一顺号走”说的是 2． 5。
