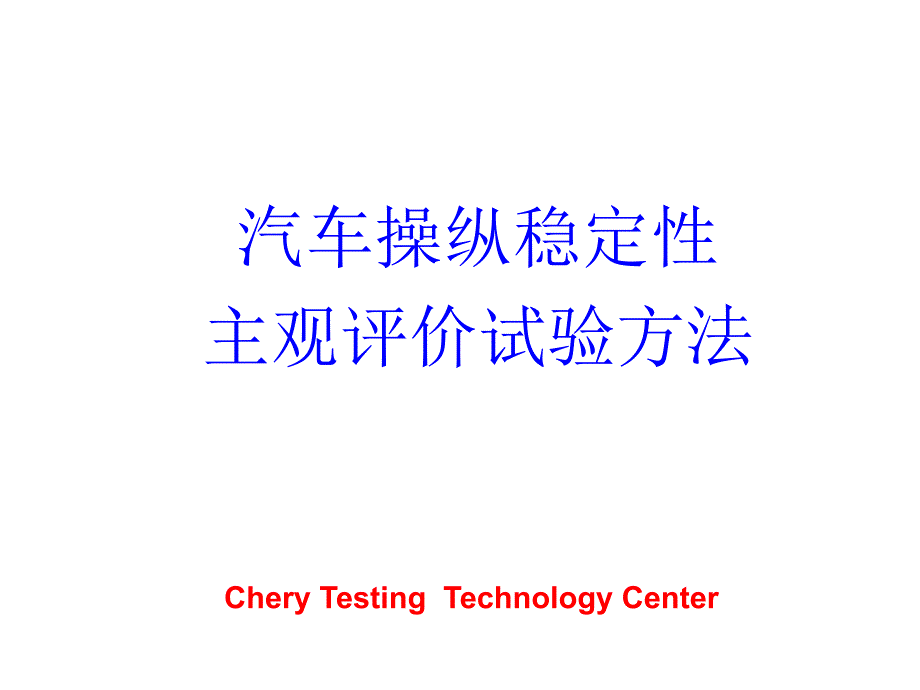

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Chery Testing Technology Center,汽车操纵稳定性,主观评价试验方法,1.范围,本标准规定了汽车操纵稳定性主观评价试验方法本标准适用于各种类型汽车2.规范性引用文件,无,本标准是综合LOTUS和PROTOTIPO评价标准转化而来的,3.,试验条件,3.1试验场地 试验场地应为干燥的路面，包括普通公路、高速公路、操控跑道、动 态试验广场3.2试验载荷 整备质量+1驾驶员+12乘客；满载3.3试验环境 风速不大于5m/s；大气温度应在040度范围内4.试验前的准备工作,4.1检查轮胎气压4.2测量车轮定位参数4.3检查车辆状态（转向系统、制动系统、灯光、喇叭）4.4确认试验内容（操控性主观评价、转向性主观评价、平顺性主观评价）4.5确认试验条件4.6车手的确定（不少于三人），参与评价的车手必须是经过专业培训或经过公,司认可具有评价能力的人员，没有经过高级驾驶培训的人员应禁止参与评,价5.试验方法,5.1在评价过程中，根据每个评价项目的要求选择相应的车速和路 面进 行评价5.2评分标准根据SAE评分等级进行，见表1。
分值,基于用户角度,功能,10,受过专业培训的人员都不能察觉,完美,9,专业人员可以发现,非常好,8,挑剔用户可以发现,好,7,少数用户注意到但没有抱怨,较好,6,部分用户注意到但没有抱怨,可接受,5,所有用户都可以发现,接受边缘,4,所有用户都反映差,差,3,所有用户都反映很差,很差,2,几乎没有功能,有害,1,没有功能,非常有害,表1,6试验结果,6.1汽车操纵稳定性主观评价试验结果按附录A记录表填写6.2汽车操纵稳定性主观评价试验方法和术语解释按照附录B实施转向主观评价结果,序号,项目,注释,评分,1,驻车/低速转向力,2,动力转向泵噪音和方向盘振动,3,回正能力,4,CATCH UP,5,转向间隙,6,中间位置力感觉,7,中间位置响应,8,转向摩擦感觉,附 录 A,CTTC,9,力的建立,10,转向力线性,11,弯道中转向响应,12,响应线性,13,KICK BACK,14,转向角度,15,力的水平,16,直线行驶能力,操控主观评价结果,序号,项目,注释,评分,1,不足/过多转向,2,侧倾角,3,侧倾速度,4,侧倾线性,5,扭矩转向,6,俯冲蹲伏,7,回正性能,8,转弯轮胎抓地能力,9,转弯稳定性,10,弯道制动表现,11,弯道驱动能力,12,弯道中松油门表现,13,弯道中加油门表现,14,移线稳定性,15,控制准确性,16,不平路面上直线行驶能,17,破损路面弯道行驶稳定性,18,高速行驶稳定性,19,侧向风稳定性,CTTC,舒适性主观评价结果,序号,项目,注释,评分,1,俯仰角,2,受路面干扰引起的侧倾,3,侧倾晃动（头部摆动）,4,上下起伏,5,点头/后蹲,6,转向管柱振动,7,非簧载部分振动,8,轮胎滚动舒适性,9,轮胎噪声,10,大的冲击,11,小的冲击,12,振动吸收能力,13,车厢紧密性,CTTC,附 录 B 汽车操纵稳定性主观评价试验方法和术语解释,1.驻车/低速转向力,试验路面：沥青或水泥路面。
驾驶方式：停车，发动机启动，均匀的转动方向盘至左右极限位置，,手刹松开；低速转向车速10km/h左右评价内容：1.转向力的大小及是否存在周期或非周期性的波动2.极限位置是否清晰，转向力是否有大的变化转向主观评价,2.动力转向泵噪音和方向盘振动,试验路面：沥青或水泥路面驾驶方式：停车，发动机启动，均匀的转动方向盘至左右极限位置评价内容：转向泵的噪声、方向盘在静止状态和转动时的振动,CTTC,3.回正能力,试验路面：平直沥青或水泥路面驾驶方式：,1 原地将方向向左或向右打至极限位置，然后车辆起步加速到40km/h；,2 车速在20km/h到最高车速80%间变换，向左或向右转动方向盘（90左 右），达到中高侧向加速度评价内容：方向盘回到中间位置的表现，不应过快或过慢，超调量应,小且振荡应快速衰减4.Catch up,试验路面：平直沥青或水泥路面驾驶方式：1 怠速，快速向左右转动方向盘，然后逐渐增加发动机转,速；,2 二档，发动机转速在2000r/min-5000r/min之间，快速向左,右转动方向盘评价内容：Catch up是否出现及出现的强烈程度CTTC,5.转向间隙,试验路面：平直路面驾驶方式：以40km/h120km/h的速度行驶，以小角度左右转动方向盘。
评价内容：感觉中间位置左右无响应的角度范围，此范围应越小越好6.中间位置力感觉,试验路面：平直路面驾驶方式：以40km/h120km/h的速度行驶，左右转动方向盘，转角,不超过10评价内容：中间位置的转向力感觉7.中间位置响应,试验路面：平直路面驾驶方式：以40km/h120km/h的速度行驶，左右转动方向盘，转角,不超过10评价内容：中间位置的转向响应8.转向摩擦感觉,试验路面：平直路面驾驶方式：分别以40km/h、80km/h、120km/h或更高的速度行驶，向,左或向右转动方向盘，侧向加速度不超过0.4g评价内容：评价是否有摩擦的感觉9.力的建立,试验路面：平直路面驾驶方式：车速20km/h120km/h，从中间位置开始向左或向右均 匀对称转动方向盘，侧向加速度不超过0.4g评价内容：转向力开始建立的感觉以及随车速的变化，左右转向力,的对称性10.转向力线性,试验路面：平直路面驾驶方式：以40km/h100km/h的速度行驶，向左或向右转动方向 盘，逐渐增大方向盘转角，侧向加速度不超过0.6g评价内容：转向力的变化是否是逐渐增长的，不应有突然的变大或变,小情况11.弯道中转向响应,试验路面：中等半径沥青或水泥弯道。
驾驶方式：在弯道中以中等侧向加速度（0.40.5g）行驶，增大或减,小方向盘转角评价内容：评价在弯道中的转向响应12.响应线性,试验路面：平直路面驾驶方式：以40km/h100km/h的速度行驶，以不同大小的转角向左或,向右转动方向盘，从低到中高侧向加速度评价内容：评价转向响应在整个侧向加速度区域内是否有大的变化13.KICK BACK,试验路面：中等半径沥青或水泥弯道，弯道中有碎石、小坑、接缝,等驾驶方式：在弯道内以不同侧向加速度匀速通过评价内容：是否出现回敲的感觉、在何种侧向加速度情况下出现以及出现的强烈程度14.转向角度,试验路面：平直路面驾驶方式：1 以40km/h100km/h的速度行驶，以不同大小的侧向加,速度做移线动作2 在不小于20m半径的圆上行驶，逐渐增加车速评价内容：评价需要的方向盘转角是否太大或太小15.力的水平,试验路面：中等半径的沥青或水泥弯道驾驶方式：以不同的车速通过同一个弯道，弯道中保持方向盘转角不变评价内容：在弯道中匀速行驶时转向力的大小及随通过车速的变化16.直线行驶能力,试验路面：平直路面驾驶方式：以40km/h100km/h的速度沿直线行驶，松开方向盘，并进行加速和制动，观察车辆是否跑偏。
评价内容：车辆在匀速行驶及加减速时是否跑偏及跑偏的严重程度操控主观评价,1.不足/过多转向,试验路面：操稳广场驾驶方式：围绕半径不小于24m的圆缓慢加速直至发生侧滑，方向盘应 均匀的修正以保持行驶在圆轨迹上评价内容：不足转向度是否合适2.侧倾角,试验路面：操稳广场驾驶方式：1 在24m半径的圆上逐渐增加速度行驶；,2 以60km/h100km/h的速度行驶，以不同大小的转角向左,或向右转动方向盘，由低到中高侧向加速度评价内容：评价侧倾角大小在整个侧向加速度区域内是否比较合适3.侧倾速度,试验路面：平直路面驾驶方式：以不小于80km/h的速度行驶，以不同大小的侧向加速度,做移线动作评价内容：评价移线时的侧倾速度，以及前后轴侧倾速度是否平衡4.侧倾线性,试验路面：操稳广场驾驶方式：1 以60km/h100km/h的速度行驶，以不同大小的转角向,左或向右转动方向盘，由低到中高侧向加速度2 在固定半径圆上缓慢加速评价内容：评价侧倾角是否随侧向加速度增大而均匀增加5.扭矩转向,试验路面：平直路面驾驶方式：沿直线以2档或3档低速行驶，松开方向盘，迅速将油门踩到底评价内容：评价车辆在急加速中是否有向一边跑偏的情况。
6.俯冲蹲伏,试验路面：平直路面驾驶方式：以2档50km/h，3档80km/h行驶，加减油门、制动评价内容：评价车身俯仰、蹲伏的程度7.回正性能,试验路面：平直路面驾驶方式：以60km/h100km/h速度行驶，转动方向盘达到中高侧向,加速度，松手评价内容：评价车身收敛的快慢、整车是否有震荡及震荡的程度8.转弯轮胎抓地能力,试验路面：操稳广场驾驶方式：1 以60km/h100km/h的速度直线行驶，向左或向右快速,转动方向盘并逐渐增加侧向加速度直至发生侧滑；,2 以大S或单移线轨迹行驶评价内容：感觉后轮是否很容易失去抓地力发生侧滑9.转弯稳定性,试验路面：不同半径沥青或水泥弯道驾驶方式：以中高侧向加速度匀速、加速通过弯道评价内容：评价轮胎抓地性能、俯仰和侧倾的摆动10.弯道制动表现,试验路面：不同半径沥青或水泥弯道驾驶方式：以中高侧向加速度进入弯道，在弯道中以不同的减速度进行,制动评价内容：车辆保持原来的行驶轨迹的能力，车辆是否容易控制11.弯道驱动能力,试验路面：小半径（R15m）沥青或水泥弯道驾驶方式：以2档或3档的中等转速在弯道内全油门加速评价内容：内侧驱动轮是否有容易打滑空转现象。
12.弯道中松油门表现,试验路面：不同半径沥青或水泥弯道驾驶方式：以中高侧向加速度进入弯道，在弯道中松开油门踏板评价内容：车辆保持原来的行驶轨迹的能力，是否容易控制13.弯道中加油门表现,试验路面：不同半径沥青或水泥弯道驾驶方式：以中高侧向加速度通过弯道，在弯道中迅速加油，档位根,据情况选择3、4档评价内容：车辆保持原来的行驶轨迹的能力，是否容易控制14.移线稳定性,试验路面：平直路面驾驶方式：以不小于80km/h的速度行驶，以不同大小的侧向加速度做,移线动作，需要摆桩并按照试验车辆的实际尺寸设置通道,宽度评价内容：评价移线时的通过速度、稳定性、轮胎的抓地表现、车身,侧倾及前后轴侧倾的一致性等15.控制准确性,试验路面：普通公路驾驶方式：以正常的驾驶方式在普通公路上行驶评价内容：评价转弯、超车时的转向准确性及控制的容易程度16.不平路面上直线行驶能力,试验路面：不平路面驾驶方式：车速在4060km/h之间，沿直线行驶，松开方向盘评价内容：观察车辆行驶轨迹是否发生变化及变化的程度17.破损路面弯道行驶稳定性,试验路面：破损路面弯道驾驶方式：以中低侧向加速度在破损路面弯道上匀速行驶评价内容：评价车辆在破损路面弯道上行驶时的稳定性。
18.高速行驶稳定性,试验路面：高速公路或高速环道驾驶方式：以不小于100km/h的速度行驶，做小幅度的转向和移线动作评价内容：评价车辆的稳定性及驾乘人员的信心19.侧向风稳定性,试验路面：高速公路驾驶方式：在高速公路上有侧向风的情况或超过大型车辆时进行,评价，车速不低于100km/h评价内容：评价车辆在有侧向风或超过大型车辆时的情况下是否,有较好的稳定性、车辆是否容易控制舒适性主观评价,1.俯仰角,试验路面：普通沥青公路，路面有大的起伏、小坑、轻微鼓包等特征驾驶方式：以60km/h100km/h的速度沿直线行驶评价内容：评价通过不同路面时的车身俯仰表现2.受路面干扰引起的侧倾,试验路面：普通沥青公路，路面有小坑、轻微鼓。
