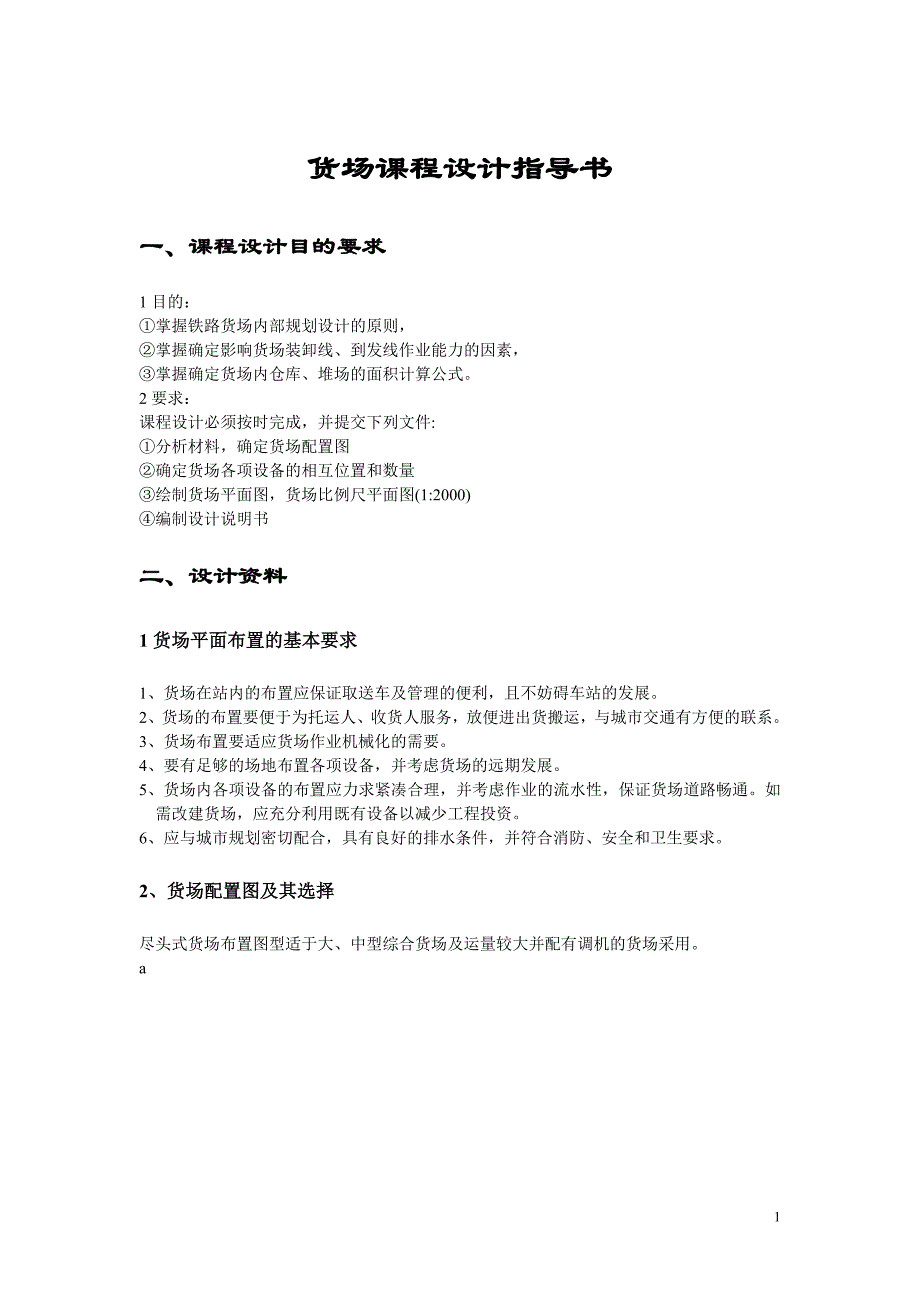

货场课程设计指导书一、课程设计目的要求1目的：①掌握铁路货场内部规划设计的原则，②掌握确定影响货场装卸线、到发线作业能力的因素，③掌握确定货场内仓库、堆场的面积计算公式2要求：课程设计必须按时完成，并提交下列文件:①分析材料，确定货场配置图②确定货场各项设备的相互位置和数量③绘制货场平面图，货场比例尺平面图(1:2000)④编制设计说明书二、设计资料1货场平面布置的基本要求1、货场在站内的布置应保证取送车及管理的便利，且不妨碍车站的发展2、货场的布置要便于为托运人、收货人服务，放便进出货搬运，与城市交通有方便的联系3、货场布置要适应货场作业机械化的需要4、要有足够的场地布置各项设备，并考虑货场的远期发展5、货场内各项设备的布置应力求紧凑合理，并考虑作业的流水性，保证货场道路畅通如需改建货场，应充分利用既有设备以减少工程投资6、应与城市规划密切配合，具有良好的排水条件，并符合消防、安全和卫生要求2、货场配置图及其选择尽头式货场布置图型适于大、中型综合货场及运量较大并配有调机的货场采用ab通过式货场布置图型适于货运量大、品种单一、城市规划和地形条件允许的专业性货场，或者是货运量不大，由本务机车担当调车作业的中间站货场。
混合式货场布置图型一般均为中间站货场采用一般情况下，大、中型货场采用尽头式布置比较合适，货运量较小的中间站货场可采用通过式或混合式布置如无特殊要求和足够的根据时，大、中型货场不宜采用通过式3、货区划分及其相互配置的原则1、成件包装货区应远离散堆装货区，以避免被散装货物灰尘所污染，并最好设在货场上风向和靠近城市一侧2、集装箱货区应靠近长大笨重货区，以便集中管理和共用装卸机械，提高装卸机械的使用效率集装箱及长大笨重货区可布置在成件包装货区和散堆装货区之间，起隔离作用3、散堆装货区最好布置在货场的下风方向及远离市区的一侧，应和成件包装货区保持一定的间隔距离，以保证货场内的整洁4、危险品货区和牲畜装卸货区应根据消防安全规则及卫生防疫规定，布置在远离其它货区的地方在货场内设有危险货物专用仓库时，最好设置单独的出入口5、货场与车站车场横列布置时，为了避免将来车场发展而引起拆迁仓库、站台等建筑物，应将成件包装件区布置在远离车场的外侧，而将散堆装货区布置在靠近车场的一侧4、各项设备的确定货场仓库设备包括仓库、雨棚、货场站台及堆货场，还包括装卸作业的大型机械设备1场库需要面积确定1． 仓库、雨棚、货物站台及堆货物面积计算仓库、雨棚、货物站台、堆货场的面积包括有效面积和辅助面积两部分。
有效面积是指直接用来堆放货物的部分，辅助面积是指用以搬运、装卸和检查货物的走行通道、货位间隔及设置等所需的面积场库设备需要面积（F）是根据货运量；货物保管期限，以及每平方米的堆货量(包括辅助面积在内)等因素确定，计算公式： Q－仓库、雨棚、货物站台或堆货场年度货运量，t；ａ－货物发送或到达的月度不均衡系数大、中型货场一般可采用1.2~1.3；小型货场一般可采用1.5~2.0；季节性强和有特殊性的货场按实际情况计算；ｔ－货场保管期限，以昼夜计，一般可采用表1的数值；ｐ－仓库、雨棚、站台或堆货场单位面积堆货量，ｔ/，计算时采用表1的数值表1 车站发送或到达货运量波动系数年发到货运量（万t）10~3030~100100运量波动系数值1.25~1.601.20~1.501.10~1.40注：1.货运量较小时取该值档次高限，反之取底限2.当工业运量较大时，取接近底限值；当农业、商业运量较大时，取接近高限值表2 各类货物货车平均净载重、单位面积堆货量、货位宽度和占用货位时间序号货物品类货车平均净载重（t）单位面积堆货量（t/）货位宽度（m）占用货位时间（d）到达发送1整车怕湿货物390.505.5322普通零担货物到达260.209.03——发送260.259.0——23中转零担货物230.1511.01.54混合货物340.308.0325整车危险货物380.505.5326零担危险货物250.1512.0327整车笨重货物481.004.0428零担笨重货物360.406.5429散堆装货物541.004.03210集装箱货物250.26——32货物发送或到达的月度不均衡系数可按下式计算：式中 －当年最大月到(发)运量，t。
2场库宽度和长度的确定1、普通货物站台普通货物站台是站台面与普通货车地板高度基本相同的站台普通货物站台按其与装卸线的配置形式可分为侧式站台、端式站台、综合式站台⑴侧式站台：指与装卸线平行的普通货物站台，是最常见的货物站台侧式站台的宽度应根据货位的布置形式、货位排数、仓库宽度、装卸作业过程和装卸机械类型确定，设有仓库或货棚不应小于15m；露天站台采用人力作业时，不应小于12m，采用机械作业时，不应小于20m；中转站台可采用18、28、34m或44m普通货物站台的长度不宜大于210m，中转站台长度不宜大于280m为了便于装卸机械上下站台，在货物站台的两端或一端应设置1：12的斜坡，斜坡的宽度不应小于3.5m⑵端式站台：指与装卸线垂直的普通货物站台，用来装卸能自行移动的带轮货物端式站台的宽度可设计为4.5m，长度可设计为6.0m，端部设与站台等宽的斜坡⑶综合式站台：指由侧式站台和端式站台合并布置的普通货物站台这种布置有利于充分发挥站台的使用效率，减少投资考虑到侧式站台与端式站台高度的不同，应设置1.0~1.5m的过渡段 仓库墙壁外侧距站台边缘的宽度决定于装卸搬运机械的类型，货物品类机作业繁忙程度等因素。
在铁路一侧不宜小于3.5m，中间站的货场不宜小于3m；在道路一侧，大、中货场不宜小于3m，中间站货场不宜小于2m办理零担中转作业的跨线雨棚，在铁路一侧，其柱子外侧距站台边缘的宽度一般为6-7m仓库的宽度应根据货运量、货物种类、作业性质及采用装卸机械类型等因素确定大、中型货场，机械化程度比小货场高，为了便于装卸机械作业，大、中型货场仓库的宽度应当大些，一般应不小于24m；小型货场仓库宽度可采用12~18m.仓库的长度仓库的总长度()根据仓库需要面积和所采用的宽度加以确定m）为了便于仓库管理，组织成组装车作业既减少取送车作业与装卸作业的干扰，每节仓库的长度应按经常到达的最大车组长度来确定一般大型仓库每节的长度不宜小于210m(容车15辆)；中型仓库每节以140m为宜(容车10辆)；阶梯形仓库的长度一般以70~100m为宜(容车5~7辆)；跨线仓库长度一般为210~300m3 货物装卸线总有效长度的计算货物装卸线总有效长度()，除应满足平均一次来车的长度外，还应保证货物装卸线两侧有足够的货位，因此，应计算出两者需要的长度选择其较大者作为货物线的装卸总有效长度 平均一次来车需要的长度可按下式计算：式中 －平均一次来车长度，m； ｌ－车辆平均长度，ｍ； Ｑ－年货运量，t； ａ－货物到发不均衡系数； q－货车平均净载重，t； c－每昼夜取送车次数，对小型货场c取1，中型货场c取2~3，大型货场c取4，水陆联运年运量40万以下者c取2，年运量在100万t一下者c取4。
存放货物需要的场地长度()可用下列两种方法计算：式中 F－存放货物需要的面积，； d－货物装卸线一侧或两侧货位总宽度，m； t－货物保管期限，d； p－每平方米面积平均堆放货物的吨数式中 n－货物装卸线一侧或两侧的货位排数(即一个车长范围内所容纳的货位个数)人力装卸一般可按一侧一排计算；机械装卸应根据起重机伸臂长度或跨距而定；散堆装货位、低货位、滑坡仓式和跨线漏斗式高站台等根据容纳车数而定如取送车周期大于货位周转期，即第一次来车卸下的货物所占货位在第二次来车之前已经腾空时，货物保管期限和货位排数就不起控制作用此时，货物装卸总有效长度取决于平均一次送来的车组长度，因此，只要计算即可3仓库的形式及其选择仓库按层数可分为单层仓库、双层仓库和多层仓库仓库按与装卸线的配置可分为库外布置装卸线和跨线仓库两种形式货场多采用库外布置装卸线的形式如图所示但是在雨雪天多、风沙大或气候严寒的地区，当作业量较大时，可以设计为库内布置装卸线，即跨线仓库，如图所示4仓库的设置位置及设计要求为方便装卸作业，仓库应设置在普通货物站台上，并与装卸线及货场道路综合布置仓库两侧应设置雨棚，雨棚的宽度应与站台边缘对齐，在多雨地区，且作业量较大时，雨棚宽度伸出站台边缘的距离，铁路一侧为2.05m，场地一侧为3.5m。
库外布置装卸线的仓库，一侧布置装卸线，另一侧布置道路跨线仓库有双侧跨线式和单侧跨线式两种双侧跨线式仓库，两侧均布置道路；单侧跨线式仓库，一侧为装卸线，另一侧为道路仓库外墙轴线至站台边缘的距离：铁路一侧叉车作业时宜采用4.0m，但主要零担中转站的中转站台宜采用7.0m；人力作业时，可采用3.5m场地一侧叉车作业时，宜采用3.5m，但作业量大的零担仓库宜采用4.0m；人力作业时，可采用2.5m仓库长度和宽度的确定仓库的宽度应根据货运量、货物种类、作业性质及采用的装卸机械类型等因素确定仓库的宽度既要满足存放货物的需要，又要为装卸机械化作业创造方便条件，以提高装卸作业效率仓库的宽度可按下列规定选用：⑴仓库总面积小于600时，宜采用9、12m⑵仓库总面积为600~1000时，宜采用12，15m⑶仓库总面积大于1000，宜采用15、18m或18m以上；⑷采用叉车作业时，仓库宽度不应小于15m仓库的总长度可根据仓库的需要面积和采用的宽度加以确定5货场常用的装卸机械(一) 成件包装货物装卸机械成件包装货物多属于工业器材、日用百货、食品、药品、五金等，这类货物的重量、大小、形状以及包装形式各不相同每件货物的重量，一般在50—l00kg之间，数百斤以上的货物为数不多。
一般采用叉车二)长大笨重货物装卸机械凡一件货物重量超过2t，体积超过3m或长度超过9m的货物均属长大笨重货物这类货物的特点是尺寸、重量和形状差别大其品名一般是机电设备大型铸钢、铸铁件，各种钢材混凝土构件及大原木等这类货物重量小的2~3t，大的几十吨至上百吨运送长大笨重货物，一般部是使用敞车、平车以及特种平车长大笨重货物采用的装卸机械有门式起重机、桥式起重机，螺旋式起重机1、门式起重机及其场地布置门式起重机作业场地设备之间的基本尺寸设备名称基本尺寸（m）设备名称基本尺寸（m）铁路线中心至起重机走行轨中心3.5货位边缘至铁路线钢轨外侧1.5铁路线中心至道路边缘3.75道路宽度3.5货位边缘至道路边缘0.5货位宽度5~6货位边缘至起重机走行轨中心1.5货位边缘至铁路中心线2.292、桥式起重机及其场地布置3、散堆装起重机及其场地布置。
