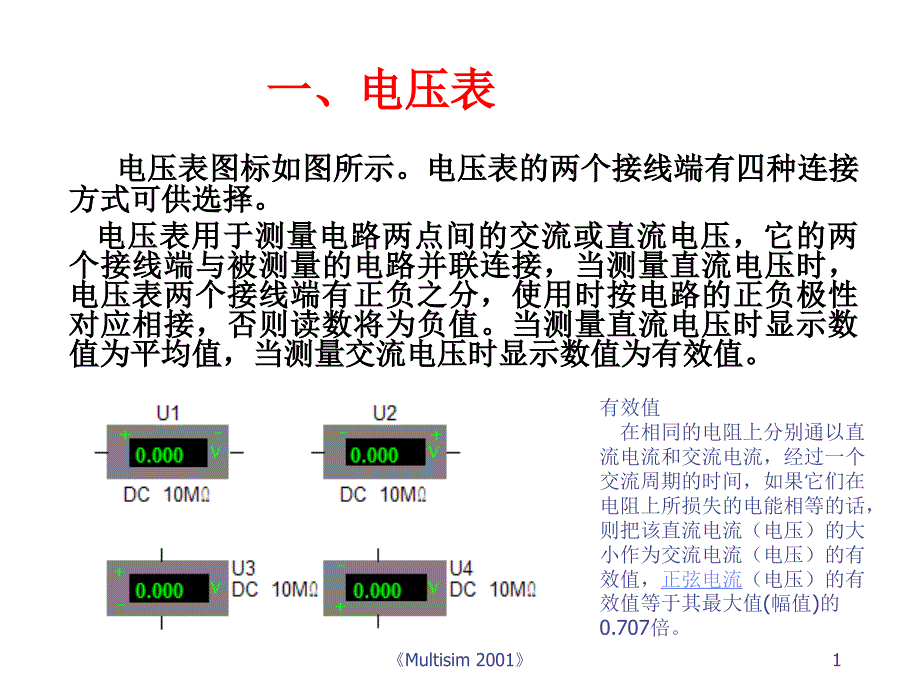

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,变频器原理与应用,Multisim 2001,#,Multisim 2001,一、电压表,电压表图标如图所示电压表的两个接线端有四种连接方式可供选择电压表用于测量电路两点间的交流或直流电压，它的两个接线端与被测量的电路并联连接，当测量直流电压时，电压表两个接线端有正负之分，使用时按电路的正负极性对应相接，否则读数将为负值当测量直流电压时显示数值为平均值，当测量交流电压时显示数值为有效值有效值,在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所损失的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，,正弦电流,（电压）的有效值等于其最大值,(,幅值,),的,0.707,倍Multisim 2001一、电压表 电压表图标,1,Multisim 2001,双击电压表图标，弹出电压表属性窗口，可以设置电压表内阻，电压表模式（测量直流电压、测量交流电压）等属性内阻大小设置,交流,/,直流模式选择,Multisim 2001 双击电压表图标，,2,Multisim 2001,二、电流表,电流表图标如图所示。
电流表的两个接线端有四种连接方式可供选择必须与被测电流串联电流表用于测量电路的交流或直流电流，它有两个接线端，当测量直流电流时，电流表两个接线端有正负之分，使用时按电路的正负极性对应相接，否则读数将为负值使用时电流表应与被测量的电路串联连接，测量直流电流时显示数值为平均值测量交流电流时显示数值为有效值Multisim 2001二、电流表 电流表,3,Multisim 2001,双击电流表图标，弹出电流表属性窗口，可以设置电流表内阻，电流表模式（测量直流电流、测量交流电流）等属性内阻大小设置,交流,/,直流模式选择,Multisim 2001双击电流表图标，弹出电流表属性,4,Multisim 2001,三、,数字万用表,数字万用表图标如图,a,所示，可测量交直流电压、交直流电流和电阻、电平（,dB,）等双击该图标即可出现数字万用表的面板，图,b,所示使用时数字万用表量程自动调整,b),（,a),Multisim 2001三、数字万用表,5,Multisim 2001,数字万用表面板上部有一个数字显示窗口、七个按钮和两个连接端，功能及作用如下图Multisim 2001 数字万用表面板,6,Multisim 2001,四、函数信号发生器,函数信号发生器图标如图,a,所示，面板图如图,b,所示。
b,）,（,a,）,Multisim 2001四、函数信号发生器 （,7,Multisim 2001,函数信号发生器面板上部的三个波形选择按钮，,用于选择仪器产生波形的类型中间的几个选项窗,口，设置波形属性输出波形选择按钮 波形属性按钮,函数信号发生器面板下部的三个接线端子，通常,COM,端连接电路的参考地点，“,+,”为正波形端，“”为负波形端，可同时输出两个相位相反的信号（相对,COM,端）Multisim 2001,8,Multisim 2001,Duty Cycle,占空比设置：该参数设置只对三角波和方波有效，对正弦波信号无效（变为灰色）可调范围为1%99%Amplitude,信号峰值设置：与信号直流偏置有关设置范围：1,V 999 kV,Offset,偏置电压值设置,：,即把正弦波、三角波、方波叠加在设置的偏置电压上输出，其可选范围为：,-999,kV,与999,kV,Set RiseFall Time,按钮：设置方波信号的上升时间与下降时间Multisim 2001Duty Cycle占空比设置,9,Multisim 2001,五、瓦特表,瓦特表(,Wattmeter),又称功率表，用来测量电路的交、直流功率和功率因数，其图标和仪器面板如图,a、,图,b,所示。
a),瓦特表的图标,（,b),瓦特表的面板 （,c,）瓦特表的连接,Valtage,两个端子为电压输入端子，与被测量电路并联；,Current,两个端子为电流输入端子，与被测量电路串联，如图,C,所示,Power Factor,框：显示功率因数，数值在01之间（直流电功率因数是,1,）Multisim 2001五、瓦特表 瓦特表(,10,Multisim 2001,六、示波器,示波器分为双踪和四踪，图标如图所示双踪示波器,四踪示波器,示波器图标上的连接端：,A,通道接线端,B,通道接线端,C,通道接线端,D,通道接线端,G,接地端,T,外触发端Multisim 2001六、示波器 示波器分为,11,Multisim 2001,示波器的面板布置按功能不同分为,6,个区：时基设置区、触发方式设置区、,A,通道设置区、,B,通道设置区、测试数据显示区及波形显示区Multisim 2001示波器的面板布置按功能不同分为,12,Multisim 2001,示波器使用时，,A,通道接线端和,B,通道接线端分,别与电路的测试节点相连接，,G,接地端与电路的,地相接，但当电路中已有接地符号，也可不接示波器面板设置及其操作如下：,1,Timebase,区：用来设置,X,轴方向时间基线扫描时间。
Scale：,选择,X,轴方向每一个刻度代表的时间X position：,用于设置,X,轴方向时间基,线的起始位置YT：Y,轴方向显示,A、B,通道的输入信,号，,X,轴方向显示时间基线BA：,将,A,通道信号加到,X,轴作为扫描,信号，,B,通道信号加在,Y,轴上AB：,与,BA,相反以上这两种方式可用于观察李莎育图形ADD：X,轴按设置时间进行扫描，,A、B,通道的输入信号之和加到,Y,轴方向显示,Multisim 2001,13,Multisim 2001,2,Channel A,区：设置,Y,轴方向,A,通道,输入信号的标度Scale：,设置,Y,轴方向每格所表示的,A,通道输入信号电压数值Y position：,设置,X,轴时间基线在显示屏幕中的上下位置AC：,表示,Y,轴方向输入信号交流耦合DC：,表示,Y,轴方向输入信号直流耦合0：表示将输入信号对地短路3,Channel B,区：其设置与,Channel A,区相同Multisim 2001,14,Multisim 2001,4,Trigger,区：设置示波器触发,方式Edge：,边沿触发，输入信号的上升沿或下跳沿触发Level：,选择触发电平的大小。
Sing：,单脉冲触发Nor：,一般触发Auto：,自动触发，触发信号不依赖外部信号一般情况下使用,Auto,方式A,或,B：,用,A,通道或,B,通道的输入信号作为,X,轴时基扫描的同步触发信号Ext：,用外触发端子,T,连接的信号作为,X,轴时基扫描的同步触发信号Multisim 2001,15,Multisim 2001,5波形显示区 用来显示被测试信号,的波形连接导线的颜色就是信号波形的颜色方法是双击连接导线，在弹出的对话框中设置导线颜色即可单击,Reverse,按钮：可改变屏幕背景的颜色移动波形：在动态显示时，单击仿真暂停按钮或按,F6,键，通过改变,X,positon,设置，从而左右移动波形；利用指针拖动显示屏幕下沿的滚动条也可左右移动波形测量波形参数：在屏幕上有两条左右可以移动的读数游标，其上方有三角形标志用鼠标器左键拖动读数游标左右移动为了测量方便准确，单击,Pause(,或,F6,键,),使波形,“,稳定,”,，或触发选择,Sing,，调整触发电平也可以使波形,“,稳定,”,Multisim 2001,16,Multisim 2001,6.测量数据的显示区 用来显示读数,游标测量的数据。
在显示屏幕下方有3个测量数据的显示区,1,）左侧数据区表示1号读数游标所测信号波形的数据T1,表示1号读数指针离开屏幕最左端(时基线零点)所对应的时间，时间单位取决于,Timebase,所设置的时间单位；,VAl、VBl,分别表示1号读数游标测得的,A,通道,、B,通道的信号幅度值，其值为电路中测量点的实际值，与,X、Y,轴的,Scale,设置值无关Multisim 2001,17,Multisim 2001,2,）中间数据区表示2号读数游标所在位置测得的数值T2,表示2号读数指针离开时基线零点的时间值VA2、VB2,分别表示2号读数游标测得的通道,A、,通道,B,的信号幅度值3,）右侧数据区：,T2-T1,表示2号读数游标所在位置与1号读数游标所在位置的时间差值，可用来测量信号的周期、脉冲信号的宽度、上升时间及下降时间等参数VA2-VAl,表示,A,通道信号两次测量值之差，,VB2-VBl,表示,B,通道信号两次测量值之差单击,Save,按钮即可存储读数游标测量的数据，数据存储格式为,ASCII,码格式Multisim 2001 2）中间数据区表示2号读,18,Multisim 2001,七、波特图仪,一种用来测量和显示一个电路、系统和放大器幅频特性和相频特性的仪器，是交流分析的重要工具。
波特图仪的图标如图所示波特图仪,的图标包括着4个接线端：,in,是输入端口，其+、-分别与被测电路输入端的正负端子相接；,out,是输出端口，其+、-分别与被测电路输出端的正负端子连接Multisim 2001七、波特图仪 一种用来测,19,Multisim 2001,波特图仪的面板及其操作如下：,1右上排按钮功能：,Magnitude：,显示,幅频特性曲线Phase：,显示相频,特性曲线Save：,以,BOD,格式,保存测量结果Set：,设置扫描的分辨率2,Vertical,区：,设定,Y,轴的刻度类型测量幅频特性时，单击,Log(,对数)按钮后，,Y,轴刻度的单位是,dB(,分贝)，标,尺刻度为20,LogA(f)dB,其中,A(f)=Vo(f)Vi(f)；,单击,Lin(,线性)按钮后，,Y,轴是线性刻度一般情况下采用对数刻度Multisim 2001,20,Multisim 2001,测量相频特性时，,Y,轴坐标表示相位，单位是,度，刻度是线性的F,栏,:,设置最终值I,栏：设置初始值无源网络(谐振电路除外)，由于,A(f),的最大值为1，所以,Y,轴坐标的最终值设置为,OdB，,初始值设为负值。
有源网络，,A(f),值可大于1，最终值设为正值(+,dB),为宜3,Horizontal,区：,确定波特图仪显示的,X,轴频率范围Log,：标尺用,Logf,表示Lin,：标尺是线性的当测量信号的频率范围较宽时，标尺用,Log,I,：频率初始值（,Initial,)F,：频率最终值,(Final,)Multisim 2001,21,Multisim 2001,4测量读数：,利用鼠标拖动(或单击读数指针移动按钮)读数指针，可测量某个频率点的幅值或相位，其读数在面板右下方显示波特图仪与电路的连接如图所示注意：交流信号源必需接，因为波特图仪,本身没有信号源，所以必须在电路的输入,端口象征性地接入一个交流信号源，但不必对其参数进行设置Multisim 2001,22,Multisim 2001,八、字信号发生器,字信号发生器的图标如图所示字信号发生器的图标,共有32个输出端，其中的每一个端子都可接入数字电路的输入端R,端子：数据备用信号端(,Ready),T,端子：外触发信号端Multisim 2001八、字信号发生器 字信号,23,Multisim 2001,字信号发生器使用设置如下：,1.,Controls,区,：,Cycle,循环输出。
Burst,猝发输出,Setp(,单步)：表示,每单击鼠标。
