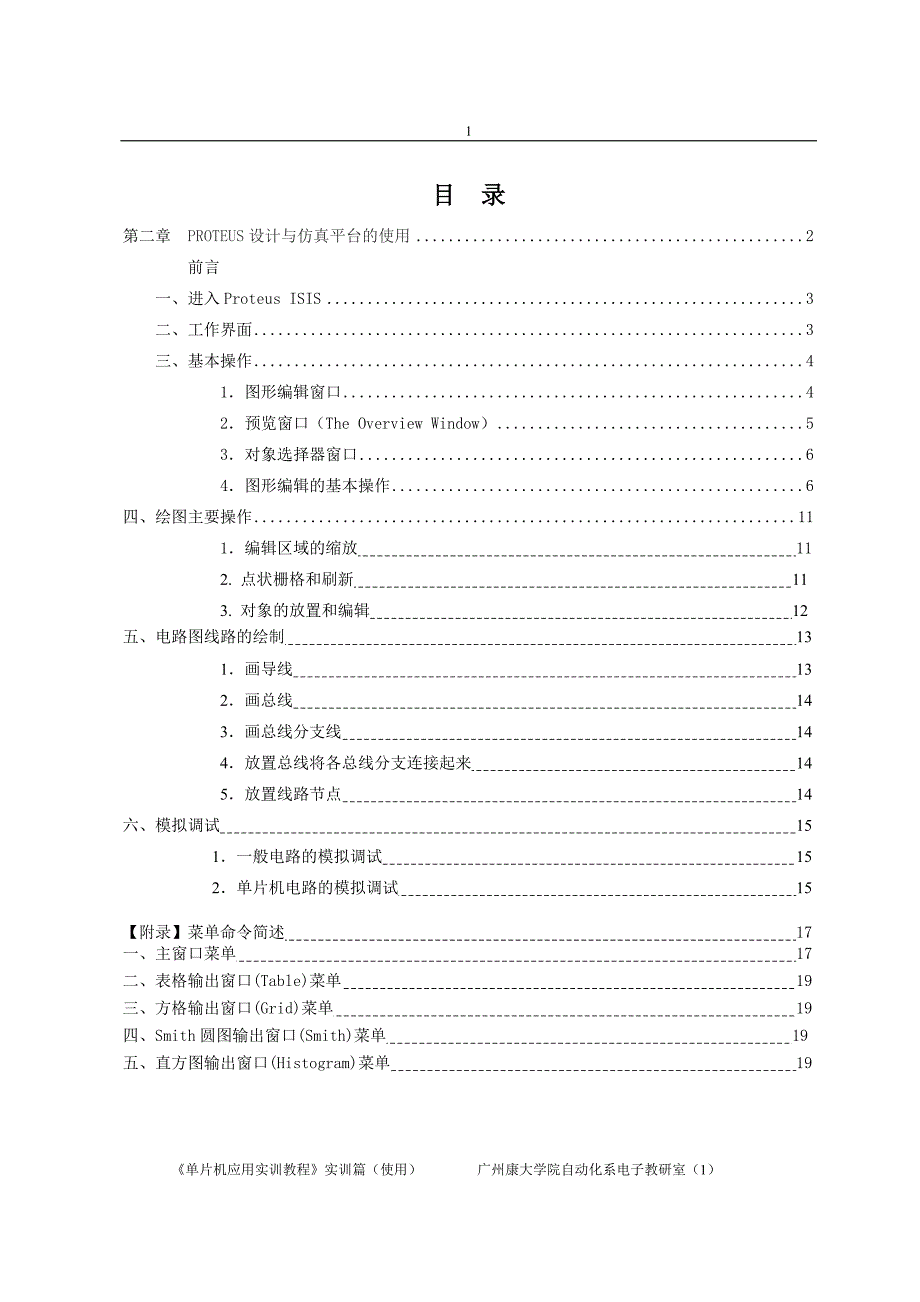

3目 录第二章 PROTEUS设计与仿真平台的使用 2 前言一、进入Proteus ISIS 3二、工作界面 3三、基本操作 41．图形编辑窗口 42．预览窗口（The Overview Window） 53．对象选择器窗口 64．图形编辑的基本操作 6四、绘图主要操作 111．编辑区域的缩放 112. 点状栅格和刷新 113. 对象的放置和编辑 12五、电路图线路的绘制 131．画导线 132．画总线 143．画总线分支线 144．放置总线将各总线分支连接起来 145．放置线路节点 14六、模拟调试 151．一般电路的模拟调试 152．单片机电路的模拟调试 15【附录】菜单命令简述 17一、主窗口菜单 17二、表格输出窗口(Table)菜单 19三、方格输出窗口(Grid)菜单 19四、Smith圆图输出窗口(Smith)菜单 19五、直方图输出窗口(Histogram)菜单 19第二章 PROTEUS设计与仿真平台的使用 ［前言］PROTEUS是英国Labcenter electronics公司研发的多功能EDA软件,它具有功能很强的ISIS智能原理图输入系统，有非常友好的人机互动窗口界面；有丰富的操作菜单与工具。
在ISIS编辑区中，能方便地完成单片机系统的硬件设计、软件设计、单片机源代码级调试与仿真 PROTEUS有三十多个元器件库，拥有数千种元器件仿真模型；有形象生动的动态器件库、外设库特别是有从8051系列8位单片机直至ARM7 32位单片机的多种单片机类型库支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片它们是单片机系统设计与仿真的基础 PROTEUS有多达十余种的信号激励源，十余种虚拟仪器（如示波器、逻辑分析仪、信号发生器等）；可提供软件调试功能，即具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；还有用来精确测量与分析的PROTEUS高级图表仿真（ASF）它们构成了单片机系统设计与仿真的完整的虚拟实验室PROTEUS同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件 PROTEUS还有使用极方便的印刷电路板高级布线编辑软件（PCB）特别指出，PROTEUS库中数千种仿真模型是依据生产企业提供的数据来建模的。
因此，PROTEUS设计与仿真极其接近实际 目前，PROTEUS已成为流行的单片机系统设计与仿真平台，应用于各种领域实践证明：PROTEUS是单片机应用产品研发的灵活、高效、正确的设计与仿真平台，它明显提高了研发效率、缩短了研发周期，节约了研发成本PROTEUS的问世，刷新了单片机应用产品的研发过程1. 单片机应用产品的传统开发单片机应用产品的传统开发过程一般可分为三步：（1）单片机系统原理图设计，选择、购买元器件和接插件，安装和电气检测等（简称硬件设计）； （2）进行单片机系统程序设计，调试、汇编编译等（简称软件设计）； （3）单片机系统调试、检测，实时运行直至完成（简称单片机系统综合调试）2. 单片机应用产品的PROTEUS开发（1）在PROTEUS 平台上进行单片机系统电路设计、选择元器件、接插件、连接电路和电气检测等（简称PROTEUS 电路设计）； （2） 在PROTEUS平台上进行单片机系统源程序设计、编辑、汇编编译、调试，最后生成目标代码文件（*.hex）（简称PROTEUS 软件设计）； （3）在PROTEUS平台上将目标代码文件加载到单片机系统中，并实现单片机系统的实时交互、协同仿真（简称PROTEUS 仿真）； （4）仿真正确后，制作、安装实际单片机系统电路，并将目标代码文件（*.hex）下载到实际单片机中运行、调试。
若出现问题，可与PROTEUS设计与仿真相互配合调试，直至运行成功（简称实际产品安装、运行与调试） 为了有效提高教学效果，强化我系学生应用单片机技术解决实际课题的能力，我系电子技术教研室，将Proteus ISIS的主要内容汇编在《单片机应用实训教程》之中本章介绍Proteus ISIS软件的工作环境和一些基本操作一、进入Proteus ISIS双击桌面上的ISIS 6 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 6 Professional” →“ISIS 6 Professional”，出现如图2-1所示屏幕，表明进入Proteus ISIS集成环境图2-1 ISIS启动时的屏幕二、工作界面Proteus ISIS的工作界面是一种标准的Windows界面，如图2-2所示包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口图2-2 Proteus ISIS的工作界面三、基本操作1.图形编辑窗口在图形编辑窗口内完成电路原理图的编辑和绘制1）坐标系统（CO-ORDINATE SYSTEM）ISIS中坐标系统的基本单位是10nm，主要是为了和Proteus ARES保持一致。
但坐标系统的识别（read-out）单位被限制在1th坐标原点默认在图形编辑区的中间，图形的坐标值能够显示在屏幕的右下角的状态栏中2）点状栅格（The Dot Grid）与捕捉到栅格（Snapping to a Grid）编辑窗口内有点状的栅格，可以通过View菜单的Grid命令在打开和关闭间切换点与点之间的间距由当前捕捉的设置决定捕捉的尺度可以由View菜单的Snap命令设置，或者直接使用快捷键F4、F3、F2和CTRL+F1如图2-3所示若键入F3或者通过View菜单的选中Snap 100th， 图2-3 View菜单请注意：鼠标在图形编辑窗口内移动时，坐标值是以固定的步长100th变化，这称为捕捉， 如果想要确切地看到捕捉位置，可以使用View菜单的X-Cursor命令，选中后将会在捕捉点显示一个小的或大的交叉十字3）实时捕捉（Real Time Snap）当鼠标指针指向管脚末端或者导线时，鼠标指针将会被捕捉到这些物体，这种功能被称为实时捕捉，该功能可以方便地实现导线和管脚的连接可以通过Tools菜单的Real Time Snap 命令或者是CTRL+S切换该功能可以通过View菜单的Redraw命令来刷新显示内容，同时预览窗口中的内容也将被刷新。
当执行其它命令导致显示错乱时可以使用该特性恢复显示4）视图的缩放与移动可以通过如下几种方式：l 用鼠标左键点击预览窗口中想要显示的位置，这将使编辑窗口显示以鼠标点击处为中心的内容l 在编辑窗口内移动鼠标，按下SHIFT键，用鼠标“撞击”边框，这会使显示平移这称为Shift-Panl 用鼠标指向编辑窗口并按 缩放键或者操作鼠标的滚动键，会以鼠标指针位置为中心重新显示2. 预览窗口（The Overview Window）该窗口通常显示整个电路图的缩略图在预览窗口上点击鼠标左键，将会有一个矩形蓝绿框标示出在编辑窗口中显示的区域 其他情况下，预览窗口显示将要放置的对象的预览这种Place Preview特性在下列情况下被激活：l 当一个对象在选择器中被选中l 当使用旋转或镜像按钮时l 当为一个可以设定朝向的对象选择类型图标时（例如：Component icon, Device Pin icon等等）l 当放置对象或者执行其他非以上操作时，place preview会自动消除l 对象选择器（Object Selector）根据由图标决定的当前状态显示不同的内容显示对象的类型包括：设备，终端，管脚，图形符号，标注和图形。
l 在某些状态下，对象选择器有一个Pick切换按钮，点击该按钮可以弹出库元件选取窗体通过该窗体可以选择元件并置入对象选择器，在今后绘图时使用3.对象选择器窗口通过对象选择按钮，从元件库中选择对象，并置入对象选择器窗口，供今后绘图时使用显示对象的类型包括：设备，终端，管脚，图形符号，标注和图形4. 图形编辑的基本操作（1）对象放置（Object Placement）放置对象的步骤如下（To place an object）：①根据对象的类别在工具箱选择相应模式的图标（mode icon）②根据对象的具体类型选择子模式图标（sub-mode icon）③如果对象类型是元件、端点、管脚、图形、符号或标记，从选择器里（selector）选择你想要的对象的名字对于元件、端点、管脚和符号，可能首先需要从库中调出④如果对象是有方向的，将会在预览窗口显示出来，你可以通过预览对象方位按钮对对象进行调整⑤指向编辑窗口并点击鼠标左键放置对象2）选中对象（Tagging an Object）用鼠标指向对象并点击右键可以选中该对象该操作选中对象并使其高亮显示，然。
