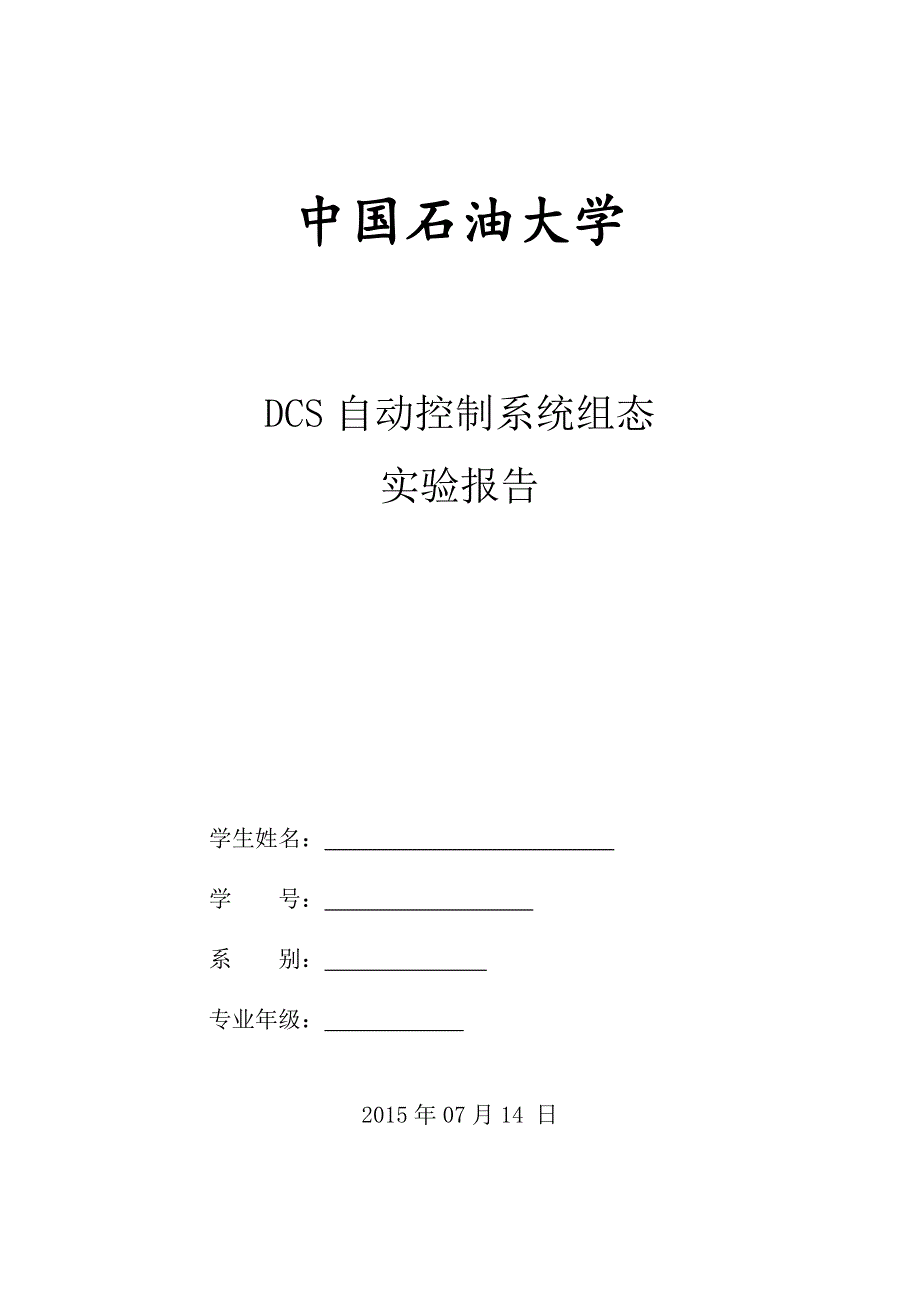

中国石油大学DCS自动控制系统组态实验报告学生姓名： 学 号： 系 别： 专业年级： 2015年07月14 日一、 设计任务与要求设计任务：利用实验室的多容水箱及其辅助检测设备，并采用浙大中控作为控制器的硬件，设计一个液位控制系统，使液位能够保持在设定的范围内设计要求：1、熟悉工艺流程2、熟悉使用浙大中控DCS设计控制系统的过程3、熟悉DCS设计、运行的基本原理4、熟悉控制系统的参数调整过程5、利用实验室现有装置设计一个水箱液位自动控制系统1.1 DCS概述：DCS，全称：DistributedControlSystem，定义：DCS是分散控制系统（DistributedControlSystem）的简称，国内一般习惯称为集散控制系统它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机（Computer）、通讯（Communication）、显示（CRT）和控制（Control）等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。
二、 串级水箱控制系统原理被控系统原理图：PCT-III型过程控制系统实验装置原理图上图为三容水箱液位控制系统，该装置由三容水箱主体、电动调节阀、变频泵、工频泵、储水水箱组成该装置包含的上水箱、中水箱、下水箱的液位构成被控对象，对每个水箱可以通过电动调节阀和改变变频泵的转速来控制其流量特性，其进入每个水箱前的阀阻和每个水箱下边的挡板阀也可以通过人工调节改变水箱液位，故可以构成不同阶次的被控对象通过组态可以得知上水箱、中水箱、下水箱的液位和左右两边的流量，通过综合调节来时这个液位系统达到理想的预定值三、 液位串级控制系统组成结构3.1硬件部分被控对象水箱：包括上水箱、中水箱、下水箱和储水箱上、中、下水箱采用淡蓝色优质有机玻璃，便于学生直接观察液位的变化和记录结果水箱底部均接有扩散硅压力传感器与变送器可对水箱的压力和液位进行检测和变送上、中、下水箱可以组合成一阶、二阶、三阶单回路液位控制系统和双闭环、三闭环液位串级控制系统储水箱由不锈钢板制成，满足上、中、下水箱的供水需要 检测装置 压力传感器、变送器：三个压力传感器分别用来对上、中、下三个水箱的液位进行检测，其量程为0～5KP，精度为0.5级。
输出：4～20mADC 流量传感器、变送器：三个涡轮流量计分别用来对由电动调节阀控制的动力支路、由变频器控制的动力支路及盘管出口处的流量进行检测输出：4～20mADC 执行结构 电动调节阀：采用智能直行程电动调节阀，用来对控制回路的流量进行调节电源为单相220V，控制信号为4～20mADC或1～5VDC，输出为4～20mADC的阀位信号；水泵：本装置采用两只磁力驱动泵,一只为三相380V恒压驱动，另一只为三相变频220V输出驱动：电磁阀：在本装置中作为电动调节阀的旁路，起到阶跃干扰的作用 3.2软件部分 JX-300XP控制系统由工程师站、操作员站、控制站、过程控制网络等组成其中控制站和操作站在整个系统中作用有，控制站组态主要对I/O、自定义变量、常规控制方案、自定义控制方案和折线表定义等在控制站组态中，对液位设定值（SV）、控制系统中右上水箱液位测量值、右下水箱液位测量值及调节阀开度等模拟量进行I/O组态，对系统控制程序中占用到的部分中间变量进行自定义变量组态，在自定义控制方案中确定控制站中使用SCX语言或图形化环境进行控制站编程3.2.1操作站硬件1、操作站组成：操作站的硬件基本组成包括：工控PC机（IPC）、彩色显示器、鼠标、键盘、SCnetⅡ网卡、操作台、专用操作员键盘、打印机等，工程师站硬件配置与操作站硬件配置基本一致，无特殊要求，它们的区别仅在于系统软件的配置不同，工程师站除了安装有操作、见识等基本功能的软件外，还装有相应的系统组态、系统维护等应用工具软件。
2.机柜 3.2.2 控制站硬件1. XP243主控卡主控卡（又称主控制卡）是控制站软硬件的核心，协调控制站内软硬件关系和各项控制任务他是一个智能化的独立运行的计算机系统，可以自动完成数据采集、信息处理、控制运算等各项功能通过过程控制的网络与过程控制级（操作站、工程师站）相连，接受上层的管理信息，并向上传递工艺装置的特性数据和采集到的实时数据；向下通过SBUS和数据转发卡的程控交换与智能I/O卡件实时通信，实现与I/O卡件的信息交换（现场信号的输入采样和输出控制）XP243采用双微处理器结构，协同处理控制站的任务，功能更强，速度更快如图3.1为本次实验用的主控卡注释IP周期类型型号通讯冗余网线冷端运行保持阀位设定值跟踪A3000控制站128.128.1.20.5采集站XP243UDP冗余就地实时否是表3.12. XP233数据转发卡XP233是I/O机笼的核心单元，是主控卡联接I/O卡件的中间环节，它一方面驱动SBUS总线，另一方面管理本机笼的I/O卡件通过数据转发卡，一块中控卡（XP243）可扩展1到8个I/O机笼，即可以扩展1到128块不同功能的I/O卡件。
表3.2 为数据转发卡参数表转发卡型号地址说明XP23300模拟量输入数据转发卡XP23302模拟量输出数据转发卡表3.2 3. XP313电流信号输入卡 XP313电流信号输入卡可测量6路电流信号（Ⅱ型或Ⅲ型），并可为6路变送器提供+24V隔离配电电源，它是一块带CPU的智能型卡件，对模拟量电流输入信号进行调理、测量的同时，还具备卡件自检及主控制卡通讯的功能 XP313卡的6路信号调理分为二组，其中1,2,3通道为第一组，4,5,6通道为第二组，同一组内的信号调理采用同一个隔离电源供电，两组间的电源及信号互相隔离，并且都与控制站的电源隔离表3.3电流信号输入卡说明卡件名称卡件地址备注XP313（I）（6路电流信号输入卡）001#装置信号输入表3.34.XP322电流信号输出卡XP322模拟信号输出卡为4路点点隔离型电流（Ⅱ型或Ⅲ型）信号输出卡作为带CPU的高精度智能化卡件，具有实时检测输出信号的功能，它允许主控卡检测输出电流表3.4电流信号输出卡说明卡件名称地址备注XP322（4路模拟信号输出卡）051#装置控制信号表3.45.XP211机笼母板XP211是JX-300XP系统的机笼母板，提供20个卡件插槽：2个主控卡插槽、2个转发卡插槽和16个I/O卡插槽，以及8个系统扩展端子、4个DB9针型插座盒1个电源接线端子，DB9针型插座用于SBUS互连，即机笼之间的互连；电源端子给机笼中所有的卡件提供5V和24V直流电源；I/O端子接口配合可插拔端子吧I/O信号引至相应的卡件上。
6.I/O卡件I/O卡件是和现场直接相连的设备，现场信号通过电缆到达I/O卡件，I/O卡件处理后将数据送给数据转发卡，数据转发卡再送到主控制站进行运算而主控制卡就算出来的控制结果则通过数据转发卡到达I/O卡件，通过I/O卡件送到现场执行机构，每个I/O卡件必须隶属于某个数据转发卡，而每个数据转发卡可以转发多个I/O卡件的数据I/O点组态：I/O点组态是对现场信号的具体通道进行登记，如现场信号是通过哪个I/O卡件的哪个端子输入的控制信号是通过哪个I/O卡件的哪个端子输出的I/O点的命名规则如表3.5和表3.6以＃1装置为例：位号注释 I/O卡件地址 I/O点地址 参数 LI1001 #1 上水箱液位0000 0～100% LI1002 #1 下水箱液位01 0～100% FI1001 #1 变频电泵支路流量 03 0～100% FI1002 #1 工频电泵支路流量 04 0～100% 表3.5下面给出了＃1装置输出模拟量的地址信息No. 位号 I/O卡件地址 I/O点地址 FV1002 #1 电动调节阀 0500 正输出 Ⅲ型 FV1001 #1 变频器 02 正输出 Ⅲ型 表3.6四、控制系统设计方案4.1.1水箱液位串级控制系统框图的设计水箱液位控制系统由于控制过程特性呈现大滞后、外界环境的扰动较大，要保持上水箱下水箱液位最后都保持设定值，用简单的单闭环反馈控制不能实现很好的控制效果，所以采用串级闭环反馈系统。
控制框图如图4.1所示这里的扰动主要是水箱的出水阀的扰动，有时是认为的因素，有时是机械的因素，扰动总是不可避免的主回路和副回路结合有效地抑制环境的扰动图4.14.1.2串级水箱控制系统流程图流程图是一个控制系统的重要部分，操作员监控现场情况大多是通过流程图界面完成的，流程图要能够准确反映现场的工艺流程，同时要做到画面美观、形象、操作方便所用符号符合工业规范要有动态显示的数据和图形如图所示是水箱液位串级控制系统，它是由主控、副控两回路组成，主控回路的调节器称主调节器，控制对象为下水箱，下水箱的液位为系统的主控制量，副控制回路中的调节器称副调节器，控制对象为上水箱，中水箱的液位为副控制量，主调节器的输出作为副调节器的给定，副调节器的输出直接驱动电动调节阀，从而达到控制水箱液位的目的；在串联双容水箱水位的控制中，进水首先进人第一个水箱，然后通过第二个水箱流出，与一个水箱相比，由于增加了一个水箱，使得被控量的响应在时间上更落后一步，即存在容积延迟，从而导致该过程的难以控制串级控制是改善调节过程动态性能的有效方法，由于其超前的控制作用，可以大大克服系统的容积延迟采用一步整定法，通过浙大中控组态软件对整定过程及液位的平衡过程进行实时监控，直至达到主、副回路的最佳整定参数。
4.1.2硬件部分硬件部分主要有变频器、电动调节阀、流量计、中水箱、下水箱、各种传感器、以及数据采集、转换装置；系统硬件的设计包括检测单元、执行单元和控制单元的设计，他们互相联系，组成一个完整的系统4.2控制系统的控制要求水箱液位和流量串级控制系统主要由水箱、管道、水泵、异步电动机、电机控制电器、水压传感器、变频器、电动调节阀、系统中由电位器设置液位给定值，水压力传感器检测液位，采用PID算法得出流量给定值涡轮流量计测流量，电动调节阀控制流量，采用PID算法得出电动调节阀度控制值，实现流量的控制流量控制是内环，液位控制是外环根据工艺要求，为了保证控制精度，系统以低位水箱液位为主调节参数，高位水箱液位为副调节参数，构成串联双容水箱串级控制系统低位水箱的液位传感器检测的液位信号与给定液位值进行比较后送人主调节器，经PID运算后，其输出作为副调节器的给定值，与高位水箱的液位传感器检测到的液位信号进行比较后送人副调节器，经PID运算后，其输出控制电动调节阀的开度，控制进水流量的大小，从而控制水箱的液位口4.3控制系统的PID参数整定主回路是一个定值控制系统对于主参数的选择，基本上可以按照单回路控制系统的设计原则进行。
