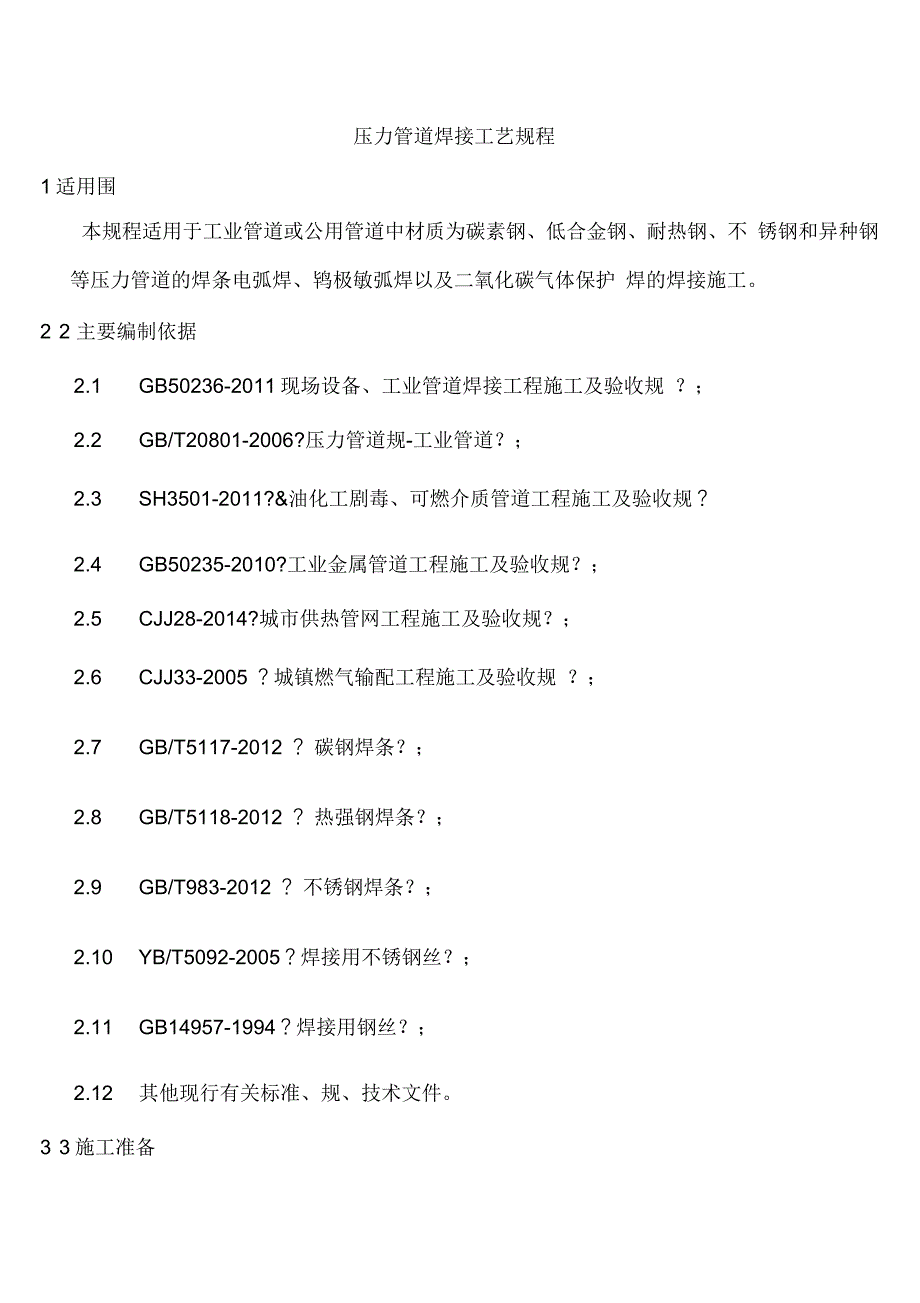

压力管道焊接工艺规程1适用围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不 锈钢和异种钢等压力管道的焊条电弧焊、鸨极敏弧焊以及二氧化碳气体保护 焊的焊接施工2 2 主要编制依据2.1 GB50236-2011现场设备、工业管道焊接工程施工及验收规 ？；2.2 GB/T20801-2006?压力管道规-工业管道？；2.3 SH3501-2011?&油化工剧毒、可燃介质管道工程施工及验收规？2.4 GB50235-2010?工业金属管道工程施工及验收规？；2.5 CJJ28-2014?城市供热管网工程施工及验收规？；2.6 CJJ33-2005 ？城镇燃气输配工程施工及验收规 ？；2.7 GB/T5117-2012 ？ 碳钢焊条？；2.8 GB/T5118-2012 ？ 热强钢焊条？；2.9 GB/T983-2012 ？ 不锈钢焊条？；2.10 YB/T5092-2005？焊接用不锈钢丝？；2.11 GB14957-1994？焊接用钢丝？；2.12 其他现行有关标准、规、技术文件3 3施工准备3.1 .1技术准备备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规，并依 据我公司焊接工艺评定报告编制出焊接工艺技术文件〔焊接工艺卡或作业指 导书〕。
如果属本公司首次焊接的钢种，那么首先要制定焊接工艺评定指导书， 然后对该种材料进展工艺评定试验，合格后做出焊接工艺评定报告3.1.2 编制的焊接工艺技术文件〔焊接工艺卡或作业指导书〕必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具 体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺〔有要求 时〕等3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进展技术交 底，并做好技术交底记录3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进展质量监控3.2 对材料的要求3.2.1 被焊管子〔件〕必须具有质量证明书，且其质量符合国家现行标准〔或部颁标准〕的要求；进口材料应符合该国家标准或合同规定的技术条件3.2.2 焊接材料〔焊条、焊丝、鸨棒、鼠气、二氧化碳气、氧气、乙快气等〕的质量必须符合国家标准〔或行业标准〕，且具有质量证明书其中鸨棒宜 采用铀鸨棒；瀛气纯度不应低于99.95%;二氧化碳气纯度不低于99.5%;含 水量不超过0.005%o3.2.3 压力管道予制和安装现场应设置符合要求的焊材仓库和焊条烘干室，并由专人进展焊条的烘干与焊材的发放，并做好烘干与发放记录。
3.3 焊接设备3.3.1 焊接机具设备主要包括：交流焊机、直流焊机、瀛弧焊机、高温烘干箱、中温烘干箱、恒温箱、二氧化碳气体保护焊机、焊条保温筒、磨机及电动磨光机等3.3.2 用于压力管道焊接的各类焊机必须装有电流表、电压表，并按要求定期进展检定，焊接规参数调节应灵活3.4 焊接人员3.4.1 压力管道焊工应具备按？特种设备焊接操作人员考核细那么 ？考试合格 的焊工合格证，且其合格工程与施焊工程相适应，并在规定的有效期3.4.2 焊条烘干人员、焊条仓库管理人员要严格按照本公司？焊接过程控制程序？的规定执行3.5 .5施焊环境3.5.1 焊接时的风速不应超过以下规定，当超过规定时应有防风设施a〕手工电弧焊：8m/s;b〕瀛弧焊、二氧化碳气体保护焊：2m/s3.5.2 焊接电弧1m围相对湿度不得大于90%3.5.3 在雨雪天气施焊时，要搭设防护棚；当焊件外表潮湿时，应对无预热要求的管子〔件〕进展烘烤，去除潮气3.5.4 焊接时允许的最低环境温度如下：碳素钢碳素钢钢：-20 C;低合金钢：-10 C;中高合金钢：0C4焊接工艺4.1 压力管道焊接施工流程图〔见图1〕〕焊前准备焊接坡口制备及清理焊机性能确认焊条烘干及焊丝清理焊口%对_质量*定 否I正式h焊焊域佥验f;|焊缝并观检查吁焊缝无损探伤返修或返工I结果评定否是焊后热处理 “硬度上试I否结果原定水压试验图1 焊焊接施工流程图4.2 焊前准备及接头组对4.2.1 压力管道焊接方法按设计规定执行，当设计无规定时，可按壁厚选用焊接 方法。
当壁壁厚w 6mm寸，可选用瀛弧焊或瀛弧焊打底电焊盖面工艺；当壁厚＞ 6mm寸，可采用瀛弧焊打底，手工电弧焊盖面的焊接工艺4.2.2 焊接材料的选用按设计规定，假设设计无规定时，按表 1、表2、表3选用，并符合以下要求：a〕同种管子〔件〕焊接时，焊缝金属性能和化学成分应与母材相当，且焊材工艺性能良好b〕异种钢管子焊接时，焊条或焊丝的选用一般应符合以下要求：①两侧管材均非奥氏体不锈钢时，可选用成分介于二者之间或与合金含量低的一侧相匹配的焊条、焊丝②两侧之一为奥氏体不锈钢时，可选用含银量较高的不锈钢焊条〔丝〕表1常用钢号推荐选用的焊接材料钢号焊条电弧焊CO气保焊僦弧焊焊条焊丝钢号［标准号］焊丝钢号［标准号］型号［标准号］牌号例如Q235-A - FQ235-A10〔管〕20〔管〕E4303 (GB/T5117)J422H08MnSi (GB/T14958)一Q235-BQ235-C20G 20g20R 20〔锻〕E4316 (GB/T5117)J426H08MnSi (GB/T14958)一E4315 (GB/T5117)J42716Mn,16MnRE5016 (GB/T5117)J506H08Mn2SiA (GB/T14958)H10MnSi (GB/T14957)E5015 (GB/T5117)J50712CrMo12CrMoGE5515-B1(GB/T5118)R207一H08CrMoA (GB/T14957)15CrMo15CrMoG15CrMoRE5515-B2(GB/T5118)R307一H13CrMoA (GB/T14957)12Cr1MoV12Cr1MoVGE5515-B2-V(GB/T5118)R317一H08CrMoVA (GB/T14957)1Cr5MoE5MOV-15R507一一0a18Ni9E308-16 (GB/T983)A102一H0Cr21Ni10 (YB/T5091)E308-15 (GB/T983)A107一0Cr18Ni10Ti1Cr18Ni9TiE347-16 (GB/T983)A132一H0Cr21Ni10Ti (YB/T5091)E347-15 (GB/T983)A137一表2不同钢号相焊推荐选用的焊接材料被焊钢材类别接头母材类别或组别号焊条电弧焊僦弧焊备注焊条焊丝钢号［标准号］型号［标准号］牌号例如碳素钢之间 焊接I + IE4303 (GB/T5117)J422H08 A〔GB/T14957〕一E4315 (GB/T5117)J427碳素钢与强度 性低合金钢 焊接I +〔 n -1〕E4303 (GB/T5117)J422H10MnSi 〔GB/T14957〕一E4315 (GB/T5117)J427I +〔 n -2〕E4315 (GB/T5117)J427H10MnSi 〔GB/T14957〕一E5015 (GB/T5117)J507i +〔出-1〕i + Cm -2〕E4315 (GB/T5117)J427H10MnSi 〔GB/T14957〕一E5015 (GB/T5117)J507碳素钢与耐热 型低合金钢 焊接I +wE4315 (GB/T5117)J427H10MnSi 〔GB/T14957〕一I + VE4315 (GB/T5117)J427H10MnSi 〔GB/T14957〕一碳素钢与低温 型低合金钢 焊接I + VIE4315 (GB/T5117)J427H10MnSi 〔GB/T14957〕一强度性低合 金钢的焊接n + nE5015 (GB/T5117)J507H10MnSi 〔GB/T14957〕一E5515-G(GB/T5118)J557珠光体钢与奥 氏体不锈钢i +〔即-1〕E309-16〔GB/T983〕A302H1Cr24Ni13(YB/T5091)一E309-15〔GB/T983〕A307E309Mo-16 〔GB/T983〕A312一一焊接珠光体钢与奥 氏体不锈钢 焊接n +〔即-1〕E309-16〔GB/T983〕A302H1Cr24Ni13 (YB/T5091)一E309Mo-16 〔GB/T983〕A312m+〔即-1〕E310-16〔GB/T983〕A402H1Cr26Ni21(YB/T5091)一E310-15〔GB/T983〕A407W+〔即-1〕E309-16〔GB/T983〕A302H1Cr24Ni13(YB/T5091)一E310-16〔GB/T983〕A402H1Cr26Ni21(YB/T5091)一E310-15〔GB/T983〕A407H1Cr26Ni21(YB/T5091)一V+〔即-1〕E309-16〔GB/T983〕A302H1Cr24Ni13 (YB/T5091)一E310-16〔GB/T983〕A402H1Cr26Ni21(YB/T5091)一E310-15〔GB/T983〕A407H1Cr26Ni21(YB/T5091)一VI+〔即-1〕E309-16〔GB/T983〕A302H1Cr24Ni13(YB/T5091)一E309-15〔GB/T983〕A307表3常用钢号分类分组类别号组别号钢号I1-1Q235A F, Q235-A, Q235-B, Q235-C10(管)，20,20g,20G,20R丑n -116Mn,16MnRn -215MnVR,15MnNbR,20MnMomm-113MnNiMoNbR, 18MnMoNbR, 20MnMoNbm-207MnCrMoVRIVIV-112CrMo, 12CrMoG, 15CrMo, 15CrMoG, 15CrMoR,14Cr1Mo ,14Cr1MoR, 12Cr1MoV, 12Cr1MoVGIV-212Cr2Mo, 12Cr2MoG12Cr2Mo1, 12Cr2Mo1RVV-11Cr5MoVIVI-109MnD, 09MnNiD, 09MnNiDRVI-216MnD, 16MnDR, 15MnNiDR,20MnMoDVI-307MnNiCrMoVDR, 08MnNiCrMoVD, 10Ni3MoVDvnv。
