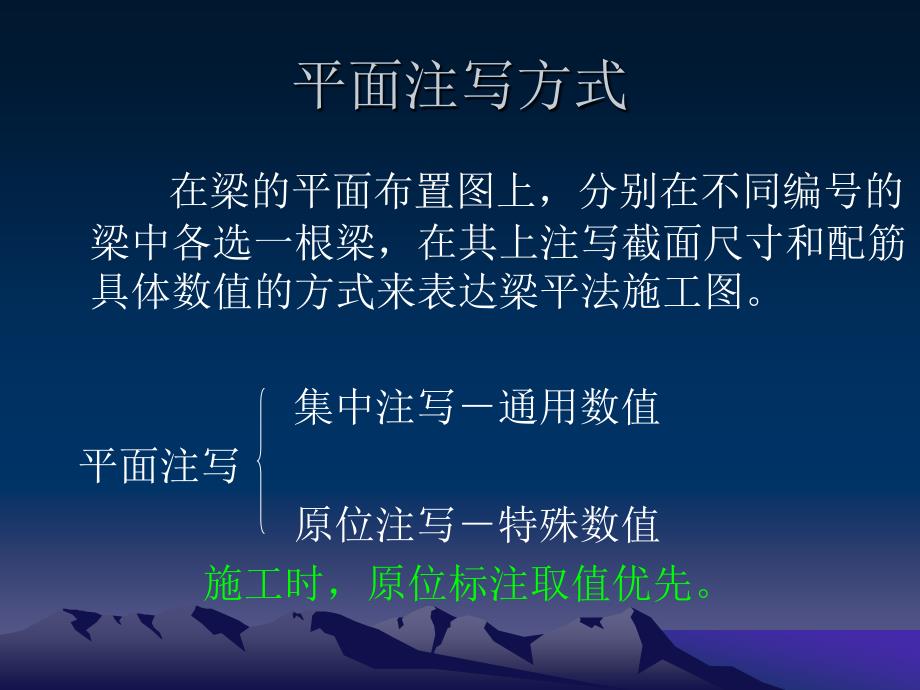

平面注写方式在梁的平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋 具体数值的方式来表达梁平法施工图集中注写－通用数值平面注写原位注写－特殊数值施工时，原位标注取值优先1 集中注写 梁集中标注的内容有五项必注值 和一项选注值：（1）梁编号 （2）梁截面尺寸 （3）梁箍筋 （4）梁上部通长筋或架立筋 （5）梁侧面纵向构造钢筋或受扭钢筋配置6）梁顶面标高高差选注值）（1） 梁的编号梁类型代号序号 跨数及是否带有悬挑楼层框架梁 屋面框架梁 框 支 梁 非框架梁 悬 挑 梁 井 字 梁KL WKL KZL L XL JZLXX XX XX XX XX XX(XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB) (XX)、(XXA) 或(XXB)(XX)、(XXA) 或(XXB)注： (XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨 数 例 KL7(5A) 表示第7号框架梁，5跨，一端有悬挑L9(7B) 表示第9号非框架梁，7跨，两端有悬挑2） 梁截面尺寸• 等截面梁：b×h • 加腋梁：Yc1×c2 c1－腋长 c2 －腋高 • 不等高悬挑梁： b×h1 /h2 （3 ）梁箍筋• 例 Φ10@100/200(4)，表示箍筋为I级钢筋， 直径Φ10，加密区间距为100，非加密区间距 为200，均为四肢箍。
• 例 18Φ12@150(4)/200(2),表示箍筋为I级钢 筋，直径Φ12，梁的两端各有18个四肢箍，间 距为150；梁跨中部分，间距为200，为双肢箍 1 平面注写方式在梁的平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋 具体数值的方式来表达梁平法施工图集中注写－通用数值平面注写原位注写－特殊数值施工时，原位标注取值优先3.1.1 集中注写 梁集中标注的内容有五项必注值 和一项选注值：（1）梁编号 （2）梁截面尺寸 （3）梁箍筋 （4）梁上部通长筋或架立筋 （5）梁侧面纵向构造钢筋或受扭钢筋配置6）梁顶面标高高差选注值）（3 ）梁箍筋• 例 Φ10@100/200(4)，表示箍筋为I级钢筋， 直径Φ10，加密区间距为100，非加密区间距 为200，均为四肢箍• 例 18Φ12@150(4)/200(2),表示箍筋为I级钢 筋，直径Φ12，梁的两端各有18个四肢箍，间 距为150；梁跨中部分，间距为200，为双肢箍 4） 梁上部通长筋或架立筋• 当同排纵筋既有通长筋又有架立筋时，应用“ ＋”将通长筋和架立筋相联如2φ22+（4 Φ12）用于六肢箍，其中 2φ22为通长筋，4 Φ12为架立筋。
• 当梁的上部纵筋和下部纵筋均为通长筋时，如3 φ22；3φ20表示梁的上部配置 3φ22的通长筋，梁的下部配置3φ20的通长筋 4） 梁上部通长筋或架立筋• 当同排纵筋既有通长筋又有架立筋时，应用“ ＋”将通长筋和架立筋相联如2φ22+（4 Φ12）用于六肢箍，其中 2φ22为通长筋，4 Φ12为架立筋• 当梁的上部纵筋和下部纵筋均为通长筋时，如3 φ22；3φ20表示梁的上部配置 3φ22的通长筋，梁的下部配置3φ20的通长筋 5 ） 梁侧面纵向构造钢筋 或受扭钢筋配置• G 4 Ф12，表示梁的两个侧侧面共配置4 Ф12 的纵纵向构造钢钢筋，每侧侧各配置2Ф12• N 6 φ22，表示表示梁的两个侧侧面共配置 6 φ22的受扭纵纵向钢钢筋，每侧侧各配置3φ22 6） 梁顶面标高高差• 当某梁的梁顶面高于所在结构层的楼面 标高时，其标高高差为正值,反之为负值例如：某结构层的楼面标高为44.950m 当某梁的梁顶面标高高差注写为（－0.050） 时，即表明该梁顶面标高为44.900m2、梁原位标注 （1）梁支座上部纵筋• 1、当上部纵筋多于一排时，用“/”将各排纵筋之 上而下分开。
如 6φ25 4/2 • 2、当同排纵纵筋有两种直径时时，用“＋”将两种直 径的纵纵筋相联联，注写时时将角部纵纵筋写在前面如 2φ25＋2φ22• 3、当梁中间间支座两边边的上部纵纵筋不同时时，须须在 支座两边边分别标别标注，否则则只注一端即可2 ）梁下部纵筋• 当梁下部纵筋不全部伸入支座时，将梁支座下 部纵筋减少的数量写在括号内• 例 梁下部纵筋注写为6φ25 2（－2)/4 ，则则 表示上排纵纵筋为为2φ25 且不伸入支座；下一排纵纵 筋为为4φ25 ，全部伸入支座 • 注写为2φ25＋3 φ22 （－3)/ 5φ25 则则表示 上排纵纵筋为为2φ25和3 φ22 ，其中 3 φ22 不伸入 支座；下一排纵纵筋为为5φ25，全部伸入支座3） 附加箍筋或吊筋• 将附加箍筋或吊筋直接画在平面图中的主梁上，用线 引注总配筋值（附加箍筋的肢数注在括号内）4）当在梁上集中标注的内容不适用 于某跨或某悬挑部分时，则将其不同数 值原位标注在该跨或该悬挑部位,施工时 应按原位标注数值取用当在多跨梁的集中标注中已注明加腋，而该 梁某跨的根部却不需要加腋时，则应在该跨原位标 注等截面的b×h，以修正集中标标注中的加腋信息。
3.2 截面注写方式• 1、截面注写方式，系在分标准层绘制的梁平面 布置图上，分别在不同编号的梁中各选择一根梁 用剖面号引出配筋图，并在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图• 2、对所有梁进行编号，从相同编号的梁中选择 一根梁，先将“单边截面号”画在该梁上，再将截 面配筋详图画在本图或其它图上。
