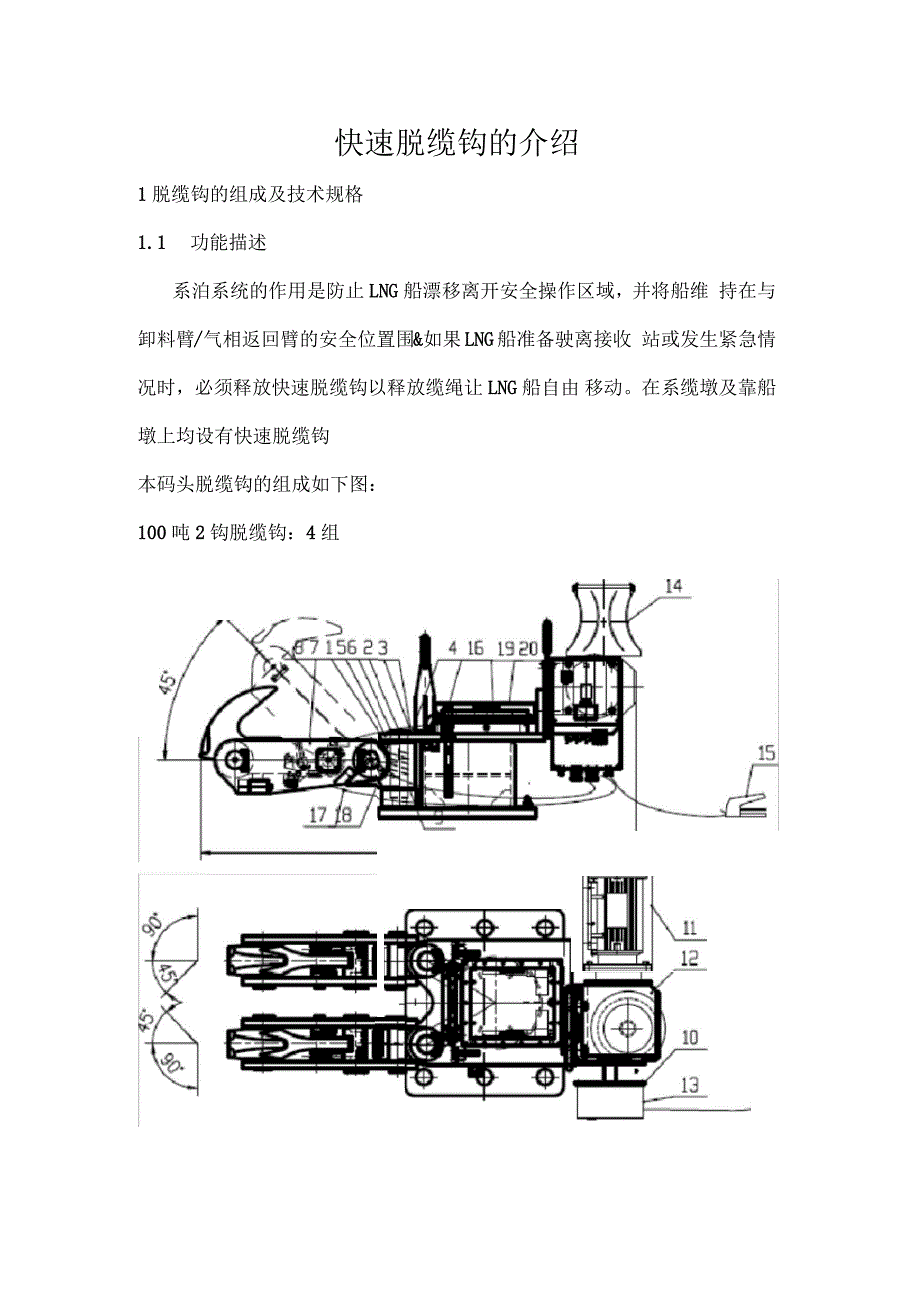

快速脱缆钩的介绍1脱缆钩的组成及技术规格1.1 功能描述系泊系统的作用是防止LNG船漂移离开安全操作区域，并将船维 持在与卸料臂/气相返回臂的安全位置围&如果LNG船准备驶离接收 站或发生紧急情况时，必须释放快速脱缆钩以释放缆绳让 LNG船自由 移动在系缆墩及靠船墩上均设有快速脱缆钩本码头脱缆钩的组成如下图：100吨2钩脱缆钩：4组100吨3钩脱缆钩：4组以上两个规格脱缆钩系统组成各部分如下1.机架8.钩架总成15.脚踏开关2.M12螺栓9.环氧垫片16.扳杆3.M12弹簧垫圈10.控制箱支架17.接近开关套件4.轴端挡板11.电机18.100T应力销5.立轴12.减速机19.远程脱缆钩执行机构6.M8油杯13.控制箱20.脱缆钩执行机构防雨罩7.钩架连接件14.绞盘—1.2 技术参数脱缆钩规格型号ERH/C-2-10004台含电动绞盘，就地及远程电动脱钩系统，应力监测系统， 声光报警系统ERH/C-3-10004台含电动绞盘，就地及远程电动脱钩系统，应力监测系统， 声光报警系统电动绞盘牵引力>30KN手动脱缆力150N钩子试验拉力1.25 * SWL垂直转度0-45 °水平转角-90〜45 （左侧钩）；-45〜45 （中间钩）；-45〜90 （右侧钩）电动绞盘牵引速度25m/min远程脱缆系统含就地电动脱钩，及远程控制室电动脱钩。
米用电动推杆方案控制室集中应力显 示有现场就地显示有钩子开合监测系统有，采用倍加福接近开关（防爆）声光报警器含声光报警器（每台1只）应力销采用丹麦应力销（？ 85）带缆电机3AC 380V 15kW Exd n BT4 50Hz IP65 1500r/min（电机，加防雨罩）减速机冠卓SW280-54,速比54控制箱华荣控制箱脚踏开关IP67防爆dn BT4 德国进口电缆连接控制箱和电机的电缆均为钢丝铠装电缆，达到IP66的防护等级接地措施应该有可靠接地措施（电机及控制箱接地）表向喷锌尢要求表面涂漆环氧富锌底漆15360 ,厚度75um；环氧云铁中间漆 45880,厚度175um；黑色聚氨酯面漆 55210,厚度75um=油漆干膜总厚度 325um集中控制柜丹麦MLPC柜式安装，共1套计算机便携式专用监控计算机，丹麦提供打印机与激光靠泊系统共用钥匙快速脱缆钩远程控制板钥匙放大器放大器8只备注：所有快速脱缆钩其它的技术参数相同：安全工作负荷 SBL（每钩）:1000DN,测试负荷（钩）:1250DN,脱缆负荷：1000DN二、快速脱缆钩的使用说明1.1 钩子的复位系缆过程开始或在不使用快速脱缆钩期间所有的钩必须在复位锁紧位置。
执行复位锁紧的过程如下：手动旋转钩子，使钩处于复位位置，转动时两手握钩用力要小通过操作杆扳动钩栓旋转至锁紧位置（钩栓头部被锁在锁紧滚 轮下）检查钩是否确实被锁定；可以通过滚轮锁装置来检查，钩栓被滚轮锁牢牢锁住，则说明钩已被完全锁定！ ！如果情况不是这样则 重复以上提及的指导直至钩被锁定将脱缆操作杆置（必须）于其初始位置！ ！注：如果钩子被复位，则钩即处于待用状态1.2 电动绞盘带缆把船上的系缆绳在绞盘上绕一圈，一个人用一只手拉住绳子， 然后把电控箱控制面板上的脚踏开关控制旋钮开关置于“正转”或“反转”位置，选择正或反转按钮，踏下脚踏开关，绞盘就会在电机的转动下一起正转或反转当带缆绳被拉到脱缆钩钩头位置时,抬起脚，脚踏开关立即控制绞盘停止运转，把缆绳的琵琶结挂在钩子上（保证钩子处于锁紧状态），带缆过程结束1.3 系缆首先检查锚钩是否复位，如果没有复位请复位，并锁定将引绳 通过导缆装置（羊角圈），一端绕在绞盘上，将旋钮开关置于正向旋 转位，踩住脚踏开关，此后绞盘开始转动，踏住脚踏开关直到粗缆的 套环（琵琶节）部分被拉过锚钩前端，松开脚踏开关并将缆绳琵琶 节套环套在锚钩上，解开引绳将旋钮开关置于电源零位。
注意：在系缆时如果引绳绞得过多，可将旋钮开关置于反转位， 踩脚踏开关，使引绳放回去一些也可使用此方法将引绳从绞盘上放 脱1.4 钩的装载复位钩脱缆之后的复位；随后的复位程序如1.1所述始终保持手的 清洁以避免人员受伤1.5 .手动脱钩和电动脱钩1.5.1 手动脱钩手动脱缆：1、 手动脱缆，手柄插入脱缆操作杆，往后（电机方向）拉在扳操纵杆时，操作人员请站在钩的左侧，不要俯身站在锚钩尾部的 上方2、 小心当在有负荷的情况下脱扣时钩会向下翻转，所以不要 站或放你的脚在钩的周围区域3、 钩部分转动至全开位置4、 复位钩进入关闭的位置如“二”所述5、 脱缆后钩的复位：随后的复位程序如“二”所述始终保 持手的清洁以避免人员受伤1.5.2 （本地）电动脱钩 1、单钩脱钩：按控制箱上的脱缆 A脱缆B、脱缆C按钮，对应钩子的电动执行机构在8秒可以控制相应的钩子脱离2、全部脱钩：按控制箱上的全部脱缆按钮，对应钩子的电动执行机构在8秒可以控制相应的钩子脱离三、快速脱缆钩操作规程1、操作前整体检查1）在任何系缆操作开始之前或快速脱缆钩未使用期间，所有的脱缆钩必须处于关闭位置2）保持系缆装置周围尤其是面向船方向的工作区域没有任何障碍 物。
3）所有设备保养良好，工作人员受过良好培训，能正确的协调和 配合船岸连接4）现场工作人员要熟悉现场操作环境和设备如果遥控控制系缆 装置，保证工作人员能够准确地和控制室人员交流2系缆操作1）检查快速脱缆系统的操作杆接触到解锁手柄的柱形止动销，保证系缆钩关闭"2）拖拽缆绳，拖缆前，确认钩与船的相对位置要保证钩面与缆绳方 向的夹角小于90注意观察缆绳的松紧程度，待缆绳松到缆绳始 终保持接触海面的合适位置时再进行拖拽，两人负责引缆沿绞盘滚筒 旋转方向绕三圈，然后在后面拖拽引缆绳，另一人操作脚快速脱缆钩 脚踏开关用绞盘卷起引缆3）挂缆绳，当缆绳到达快速脱缆钩时，负责操作快速脱缆钩绞盘 人员，确认缆绳始终仍保持接触海面后，双手握在绳扣外侧，将绳扣 挂入脱缆钩4）拆除引缆”5）按照指示方向旋转操作杆，关闭安全搭钩，然后再将操纵杆旋转回到原来的位置锁定安全搭钩"6）拆除手动操作时用的可拆卸释放操作杆，并将其储存在特定的位置"3脱缆操作释放脱缆钩，特别是当多个脱缆钩组装在一起并且操作人员站在两个脱缆钩之间时，应按如下的合理顺序执行脱缆操作：1）首先释放最外面的脱缆钩的缆绳"2）缆绳释放后，将该脱缆钩转向外侧"3）用同样的方法操作下一个脱缆钩"具体操作方法及步骤如下：3.1手动释放脱缆钩：1）释放前要确认缆绳操作区域没有人或物体"2）确认远程控制的操纵杆的可移动部分已固定"3）将释放操纵杆使劲向后拉，打开缆钩释放缆绳"4）锚钩复位后拆除释放操纵杆，并将其储存在特定的位置"3.2远程操作释放脱缆钩：1）确认锚钩前缆绳操作区域没有人或物体"2）确认手动操作时使用的可拆卸操作杆已拆除"3）在控制室按下按钮"4操作注意事项1）在缆绳操作区域和快速脱缆钩前没有不牢固的物体或人员，时刻远离载荷的系缆绳。
如果系缆绳发生断裂，当其缠上该物体时会将其甩向一边或严重地伤害在场人员2）当数根缆绳同时连接时，注意缆绳不能交叉3）每根缆绳仅能使用一个对应的能在缆绳方向摆动的锚钩，不能影响其它未使用的锚钩，否则将导致损坏和非安全操作4） 一个人操作绞盘和引缆，另一个或两个人配合将粗缆套到锚钩上5）将脚踏开关放置在距离绞盘后方大约 1米的位置6）当缆绳脱钩时，锚钩会自动下落，因此不要站在锚钩附近，不要跨过系缆绳或载荷的锚钩"7）采取必要的措施以防止|释放|按钮被非授权人员操作"。
