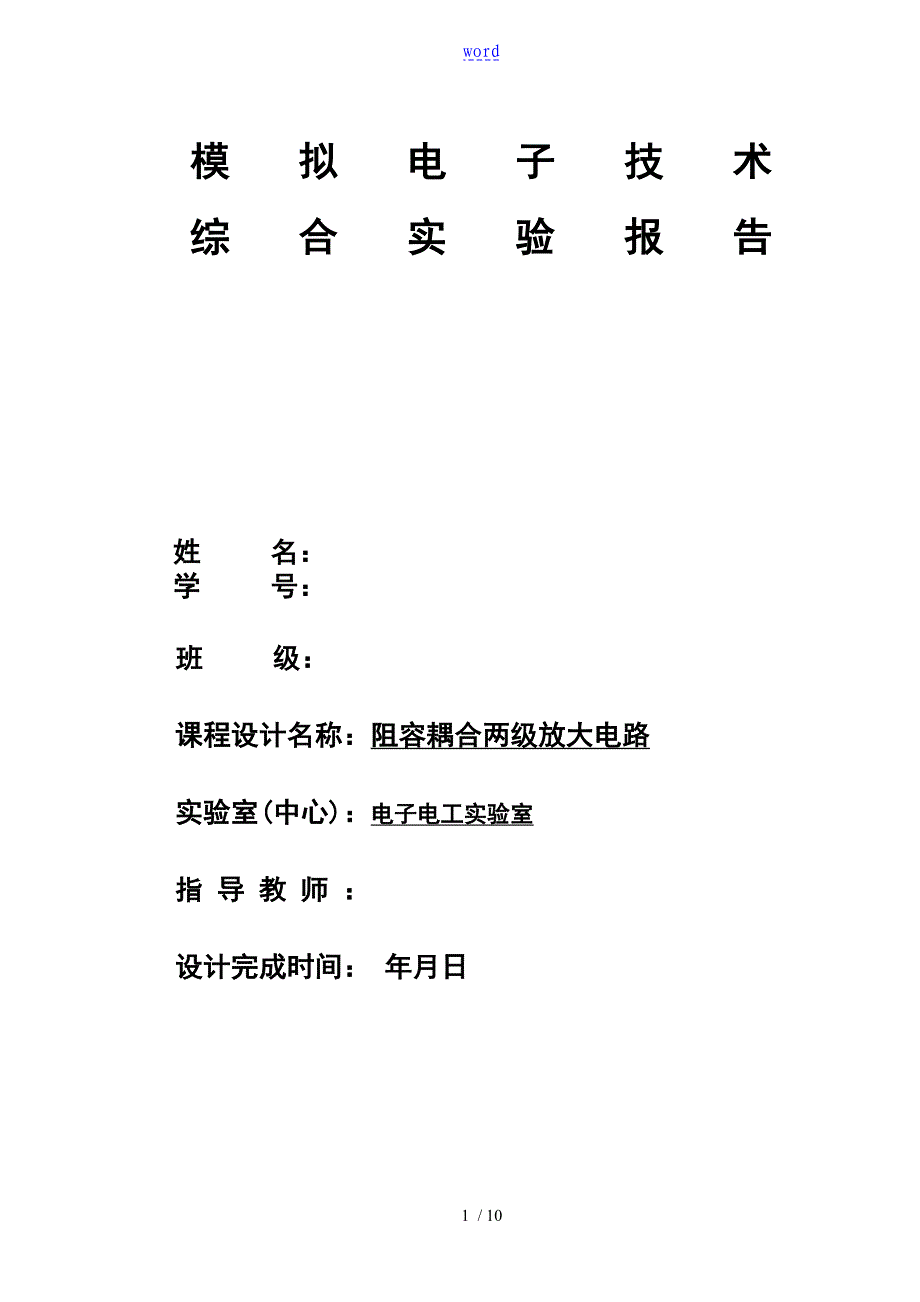

word模拟电子技术综合实验报告姓 名：学 号：班 级：课程设计名称：阻容耦合两级放大电路实验室(中心)：电子电工实验室指 导 教 师 ：设计完成时间： 年月日 / 教师评阅：□设计报告目的 明确； □设计报告步骤正确； □设计报告文稿〔图表、文字〕 符合要求；□设计报告结果 符合要求 □设计报告分析总结 全面； □设计报告 符合规X； 签名： 年 月 日报告成绩：一、设计目的一、设计目的与要求〔一〕 目的1、在multisim中设计仿真一个阻容耦合两级放大电路，要求信号源频率10kHZ〔有效值1mv〕，电压放大倍数100〔可以用单管放大电路构成两级电路，也可以用运放构成两级电路〕2、给电路引入电压串联负反应（二） 要求 1、在multisim中设计仿真一个阻容耦合两级放大电路，要求信号频 率10kHZ〔有效值1mv〕，电压放大倍数100〔可以用单管放大电路构成两级电路，也可以用运放构成两级电路〕 2、给电路引入电压串联负反应: (1)测量负反应接入前后电路放大倍数、输入输出电阻和频率特性； (2)改变输入信号幅度，观察负反应对电路非线性失真的影响。
二、 设计任务1、在multisim中设计仿真一个阻容耦合两级放大电路，要求信号源频率10kHZ〔有效值1mv〕，电压放大倍数100〔可以用单管放大电路构成两级电路，也可以用运放构成两级电路〕2、给电路引入电压串联负反应: (1)测量负反应接入前后电路放大倍数、输入输出电阻和频率特性； (2)改变输入信号幅度，观察负反应对电路非线性失真的影响要求得到的数据： 〔1〕静态工作点； 〔2〕接入负反应前后电路放大倍数、输入输出电阻； 〔3〕验证 ； 〔4〕测试接入负反应前后两级放大电路的频率特性； 〔5〕测试接入负反应前后，电路输出开始失真时对应的输入信号幅度三、 设计方案分析1．概述放大电路的前级输出端通过电容接到后级输入端，成为阻容耦合方式由于电容对滞留的阻抗为无穷大，因而阻容耦合放大电路各极之间的直流通路各不相痛，各级的静态工作点相互独立，求解或实际调试Q点时可以按单级处理，所以电路的分析，实际和调试简单易行，而且，只要输入信号频率较高，耦合电容容量较大，前级的输出信号就可以几乎没有衰减地传递到后级的输入端，因此，在分立元件电路中阻容耦合方式的到非常广泛的应用 其优点是由于电容的隔直作用，各级放大器的静态工作点相互独立，独立估算；电路的分析、设计和调试方便；电容对交流信号几乎不衰减；缺点是低频特性变差；大电容不易集成。
同时，负反应在电子线路中有着非常广泛的应用，采用负反应是以降低放大倍数为代价的，目的是为了改善放大电路的工作性能，如稳定放大倍数、改变输入和输出电阻、减少非线性失真、扩展通频带等，所以在实用放大器中几乎都引入负反应2． 两级阻容耦合与负反应放大电路系统设计 （1） 原理分析： 阻容耦合放大器〔图1〕是一种最常见多级放大器其电路 图1两级阻容耦合与负反应放大电路图1是一个曲型的两级阻容耦合放大电路，有两个共射放大电路组成对于交流信号，各级之间有着密切的联系，前级的输出电压就是后级的输入信号，两级放大器的总电压放大倍数等于各级放大倍数的乘积四、 设计仿真与调试测量静态工作点第一级：第二级：未接入负反应的电压放大倍数测量：未接入负反应的输入电阻与输出电阻的测量：接入负反应的电压放大倍数的测量：接入负反应的输入电阻和输出电阻的测量：未接入负反应的输入与输出波形：输入波形图：输出波形图：接入负反应的输入与输出波形：输入波形图：输出波形图：经过计算和测量：第一级的静态工作点为：IB=124.012uA ICUBE=56.338mV UCE第二级的静态工作点为:IB=12.001uA ICUBE=639.878mV UCE未接入负反应的电压放大倍数：未接入负反应的输入输出电阻：R入R出接入负反应的电压放大倍数：接入负反应的输入输出电阻：R’入R‘出五、 总结与建议在本次实验中：经过调试，未接入电压串联负反应的两级阻容耦合放大电路的放大倍数为101.01，输入输出电阻分别为41.072和400.241。
接入电压串联负反应的两级阻容耦合放大电路的放大倍数为87.812，输入输出电阻分别为41.105和367.373电压串联负反应对放大电路的影响为：虽然降低了电压放大倍数，但稳定了电压放大倍数，使输入电阻增大，使输出电阻减小从波形来看，接入前后并没有出现很明显的失真，但改变幅度时却出现了失真通过Multisim 10.0的仿真分析，直观形象地反映了放大电路引入负反应后，加深了我们对电路原理、信号流通过程、元器件参数与电路性能的了解，使抽象的理论形象化，使复杂的电路分析变得生动形象、真实可信，让学生在课堂上就能感受到实验才能具有的测试效果，克制了传统理论教学的不足，更有效的激发了学生的学习兴趣，增强了足额生学习的积极主动性，让教学质量大大改善，使课程更加容易理解。
