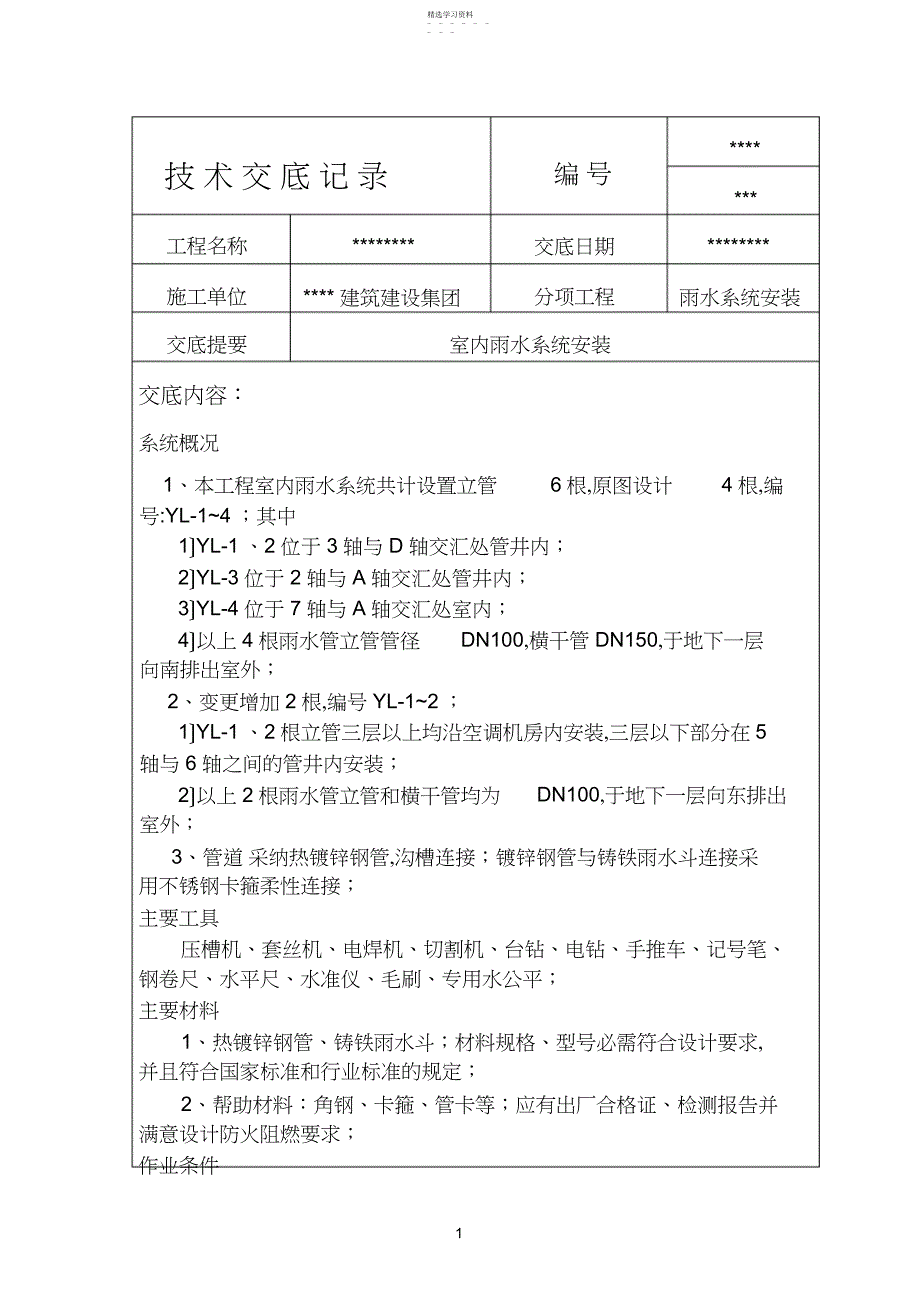

精选学习资料 - - - - - - - - - 技 术 交 底 记 录编 号**** *** 工程名称******** 交底日期******** 施工单位**** 建筑建设集团分项工程雨水系统安装交底提要室内雨水系统安装交底内容：系统概况1、本工程室内雨水系统共计设置立管6 根,原图设计4 根,编号:YL-1~4 ；其中 1〕YL-1 、2 位于 3 轴与 D 轴交汇处管井内；2〕YL-3 位于 2 轴与 A 轴交汇处管井内；3〕YL-4 位于 7 轴与 A 轴交汇处室内； 4〕以上 4 根雨水管立管管径 向南排出室外；DN100,横干管 DN150,于地下一层2、变更增加 2 根,编号 YL-1~2 ； 1〕YL-1 、2 根立管三层以上均沿空调机房内安装,三层以下部分在 5 轴与 6 轴之间的管井内安装； 2〕以上 2 根雨水管立管和横干管均为 室外；DN100,于地下一层向东排出 3、管道 采纳热镀锌钢管,沟槽连接；镀锌钢管与铸铁雨水斗连接采 用不锈钢卡箍柔性连接；主要工具 压槽机、套丝机、电焊机、切割机、台钻、电钻、手推车、记号笔、钢卷尺、水平尺、水准仪、毛刷、专用水公平；主要材料 1、热镀锌钢管、铸铁雨水斗；材料规格、型号必需符合设计要求,并且符合国家标准和行业标准的规定； 2、帮助材料：角钢、卡箍、管卡等；应有出厂合格证、检测报告并 满意设计防火阻燃要求；作业条件1名师归纳总结 - - - - - - -第 1 页,共 5 页精选学习资料 - - - - - - - - - 1、现场主体结构已体会收合格,条件；抹灰工程终止, 满意雨水管道施工2、现场能够供应材料加工场所,并有满意需要的电源、水源等；管道安装工艺流程 熟识图纸与标准、标准→查看图纸会审与设计变更→现场情形与设 计图纸文件测量比照→原材料进场检验→支吊托架的制作及安装→管道 及附件复检→管道下料与切割→管道压槽→管道组对→管道与附件连接→系统闭水试验 操作工艺及质量掌握 管道的安装 在充分懂得和消化施工图纸设计意图的情形下,应本着先地下,后 地上；先预制,后安装；先主管,后支管；先难后易,先高后低,先系 统试压,后系统吹洗；再防腐、保温、隐藏验收的原就组织施工； 1 、材料检验：全部管材、附件、型钢都应有合格证和检测报告；其 材质、规格、型号都必需符合设计要求； 2、支架制安： 支架制作采纳角钢焊接；钻孔应采纳机械加工,不得采纳焊条或气 割方式开孔； 安装间距应符合标准要求, 安装坚固, 外型排列整齐美观,不歪不扭,油漆色泽与总体和谐；1〕管道支架或管卡应固定在顶板、梁柱侧面或其他承重结构上；假 设必需固定在砌块墙上时应按标准要求实行加固措施；详细做法参见 03S402图集；2〕钢管支吊架水平安装间距,按《建筑给排水及采暖工程施工质量验收标准》 GB50242-2002 之规定及图集 03S402施工；详见下表；3〕依据设计要求,层高 ≦4 米时,立管部分每层安装一个支架,安 装高度 1.8 米；层高 >4 米时,立管部分每层安装二个支架,支架间距根 据层高匀称分布；钢管水平安装支架间距表公称直径 〔mm〕100 150 保温管 〔mm〕4500 7000 不保温管 〔mm〕6500 8000 2名师归纳总结 - - - - - - -第 2 页,共 5 页精选学习资料 - - - - - - - - - 3〕支吊架均采纳国标角钢制作；依据安装部位确定样式；立管部分采纳三角型带斜撑支架；平管部分采纳门型吊架； 4〕雨水系统镀锌钢管直径均为 双管支架使用 5#角钢制作；DN100；单管支架使用 4#角钢制作； 5〕支架油漆采纳红丹防锈漆二道, 油漆应采纳气泵喷漆, 漆面匀称,不透底、流泪； 3 、管道组对 将管材管件, 按需连成一个系统, 需要对管材进行切割下料, 一般 全部小口径的管材、镀锌钢管、应使用钢锯、砂轮切割等工具切割,不 得使用氧气切割；在组对过程中,留意清除管内杂物、铁屑、油脂、铁 锈； 4、管路连接 镀锌钢管为卡箍沟槽连接, 管线连接要点是不泄漏、 标高走向坡度 符合设计要求,检修和操作便利； 1 〕沟槽连接： 镀锌管采纳沟槽连接施工工艺为： 断管→清理→加工沟槽或开孔→放橡胶圈→安装沟槽件→紧螺栓；沟槽加工深度、宽度应符合下表要求：单位： mm 管径沟槽至答应误差沟槽深度答应误差沟槽宽度答应误差管端尺寸DN100 ±± 5、管道安装 1〕立管在最底层设置检查口,安装高度中心距地 1.0 米,正负误 差不大于 20mm；如有乙字弯,需在乙字弯上方设置检查口；检查口朝向 应便于检修；2〕管道穿过楼板处应设置阻水圈； 3〕依据设计要求,沿墙柱敷设的 距墙 120mm；DN100立管最小安装距离为中心 4〕管道沿外墙敷设时,因墙厚度减薄造成不能垂直安装的位置设 置 45° 弯头乙字弯,乙字弯应设置在地面以上并配固定支架；5〕管道安装答应误差范畴见下表3名师归纳总结 - - - - - - -第 3 页,共 5 页精选学习资料 - - - - - - - - - 答应偏差项目〔mm〕检查方法国标 6排横管钢管坐标管径≤100mm 15mm 实测实量标高± 15mm 实测实量水每 1m 1mm 水平尺测量管纵横水平尺测量安方向全长〔 25m管径≤100mm ≯25mm 水平尺测量装允弯曲以上〕≯38mm 水平尺测量许立管钢管每 1m 铅垂测量3mm 偏垂直全长〔 5m 以上〕≯10mm 铅垂测量差度〕管道安装坡度要求按下表执行最小坡度管径〔 mm〕通用坡度i=1.20% DN100 i=2.00% DN150 i=1.50% i=1.00% 7〕管道穿过楼板预留孔洞尺寸宜较管外径大30~50mm；管洞口封堵前,应将洞口内外表凿毛处理,专用模板吊装；然后洒水,水泥素浆打 底,用不低于 C20标号的细石混凝土分两次灌装；灌装完毕后上外表与 结构地面持平,下外表与顶板持平且无蜂窝麻面现象； 24 小时后方可拆 除模板； 8〕管道安装过程中如遇其他管线,遵循小管让大管,有压让无压,电管让水管,水管让风管原就进行安装； 6、闭水试验 室内雨水系统应做闭水试验；注水高度应由水平排出管满至上部雨 水斗,在 30min 内不渗漏为合格；安全保证措施 1、严格执行我公司有关安全生产制度和安全技术操作规程,仔细做好安全技术交底,对安全关键部位进行常常性的安全检查,准时排除不 安全因素,确保安全施工； 2 、进入现场必需穿戴齐全安全劳防用品；4名师归纳总结 - - - - - - -第 4 页,共 5 页精选学习资料 - - - - - - - - - 3、暂时用电设施严格按施工组织设计要求架设,应符合安全和技术操作规程的规定；开关箱要防潮、绝缘并加锁,接地符合要求；手持电 开工具要配备漏电爱护装置；4、施工机械专人治理与操作,机械防护符合安全要求； 5 、施工现场设置明显的安全警告标志标线 〔如红白旗绳、施工旗子〕；在主要施工部位、作业点、危急区、主要通道口都必需挂有安全宣扬标 语或安全警告牌；施工中有专人监护,无关人员不得入内；、动火作业区必需有关规定,办理相应的动火证,配备消防器材, 6 由专人监护,动火人员必需持有上岗证；动火前做好环境确认,排除一 切易燃物品；并派专人监护； 7 、吊装构件和材料时,吊具必需坚固,吊臂下严禁站人；吊车回转 半径内,不得站人； 8 、超过 2m登高作业时,必需佩戴安全带；移动脚手架必需有固定 措施,移动脚手架移动时,上面严禁站人； 9 、特种操作人员必需经过培训,并经考试合格后持证上岗；交底人 接底人5名师归纳总结 - - - - - - -第 5 页,共 5 页。
