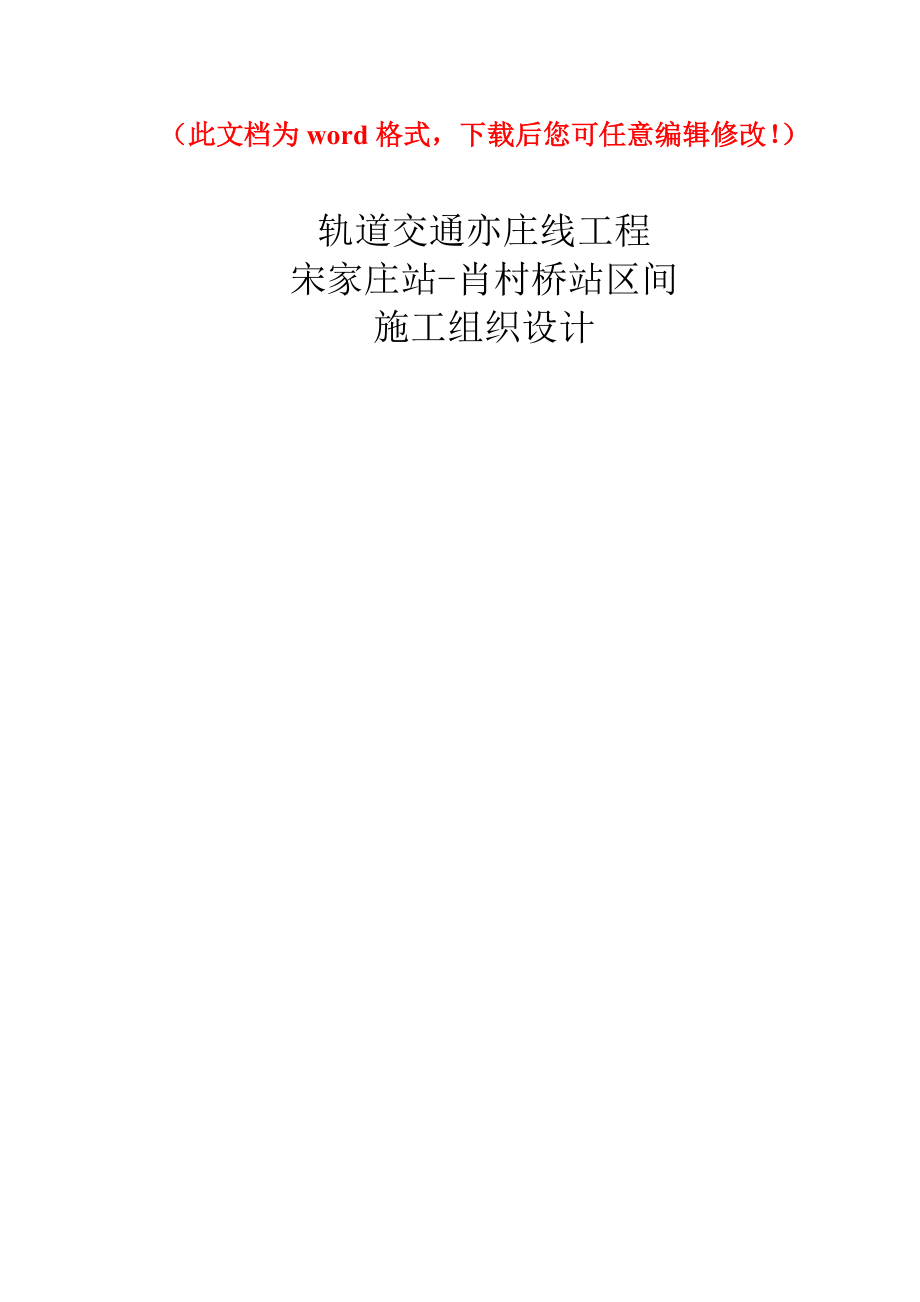

轨道交通亦庄线工程宋家庄站-肖村桥站区间风井基坑施工方案（此文档为word格式，下载后您可任意编辑修改！）轨道交通亦庄线工程宋家庄站-肖村桥站区间施工组织设计 2轨道交通亦庄线工程宋家庄站-肖村桥站区间施工组织设计 目 录 一、编制依据 81.1设计文件 81.2主要的施工技术规范、规程及标准 81.3编制原则 91.3工程重点、特点及施工关键控制点 9二、工程概况 112.1 工程概况 112.2周围环境条件 122.3工程地质条件 122.4水文地质概况 152.5设计概况 15三、施工部署 163.1总体施工筹划 163.2工程目标设计 163.3施工组织体系 173.4 施工现场管理 18四、施工准备 204.1施工生产准备 204.2、施工技术准备 204.3施工机械设备和劳动力组织 214.4施工用电计算 25五、施工总平面布置 285.1 施工现场平面布置设计原则 285.2 施工围挡 285.3 施工现场临时道路布置 295.4 场地硬化 295.5 基坑护栏设置 295.6 现场照明 295.7 施工办公区 295.8 洗车池及沉淀池 295.9 施工用水布置 295.10 现场排水 295.11 现场防洪 305.12 施工平面布置管理措施 30六、施工进度计划 316.1 施工安排总体原则 316.2 施工进度计划 326.3 工期保证措施 32七、主要施工方案和技术措施 347.1 施工测量方案 347.2 连续墙施工 417.3 降水施工 497.4土方开挖施工 497.5钢支撑施工 517.6防水施工方案 547.7风井结构施工 557.8预留、预埋施工方案 787.9基坑工程监测 79八 、15m暗挖施工 808.1暗挖结构施工工艺流程及注浆工艺流程 808.2洞口施工原则及连续墙的凿除 828.3小导管施工工艺 828.4初支结构施工 848.5暗挖与盾构法交界处掌子面封闭 878.6盾构机接收导台施工 87九、 盾构机施工工艺及方法 879.1 盾构工作井施工 879.2 盾构机运输、组装、调试、和解体方案 879.3 盾构区间隧道施工 929.4 洞门接口施工方案 1199.5联络通道施工 1199.6 盾构隧道的修补与堵漏 1199.7 管片生产与运输方案 1239.8 区间施工预测及施工监测 1359.9 地下管线及沿线建筑物的保护 1409.10开舱方案 141十、工程质量保证措施 14810.1 质量保证体系 14810.2 质量保证体系网络图 15010.3 组织措施 15210.4 材料和设备保证措施 16010.5 成品保护措施 163十一、安全生产保证措施 16611.1 安全生产保证体系 16611.2 安全生产目标 16811.3 安全防范重点 16811.4 安全措施 168十二、文明施工保证措施 17212.1 文明施工保证体系 17212.2 文明施工管理措施 17212.3 环境保护管理措施 17512.4绿色施工管理措施 180十三、季节施工技术措施 18113.1 雨季施工技术措施 18113.2 冬季施工技术措施 184十四、应急措施 18814.1 成立应急领导小组 18914.2 应急材料准备 189附图：【附图1 宋家庄站-肖村桥站区间地质剖面图】。
附图2：宋家庄站-肖村桥站区间风井施工现场平面布置图】【附图3：宋家庄站-肖村桥站区间风井结构施工进度计划横道图】附图4：宋家庄站~肖村桥站区间盾构施工进度计划横道图】【附图5：宋家庄站～肖村桥站区间风井结构土方开挖剖面图】【附图6：模板支撑体系图】【附图7:格栅钢架平面布置及地层加固图】附图8：暗挖隧道施工步序图】附图9:盾构基础结构及基础配筋图】附图10、盾构始发/接收洞门密封环构造图(一、二)】【附图11、盾构始发/接收基座图】附图12、盾构始发洞门密封装置图】附图13、防转块设置图】附图14、负环管片布置图】【附图15、隧道断面布置图】【附图16、盾构施工工艺流程图】附图17、盾构机进站管片拉杆连接示意图】附图18、管片进场、安装流程图】【附图19、盾构壁后注浆管理流程图】附图20、盾构始发/正常施工浆液运输及同步注浆示意图】附图21、质量保证体系图】8轨道交通亦庄线工程宋家庄站-肖村桥站区间施工组织设计一、编制依据1.1设计文件（1）轨道交通亦庄线工程宋家庄站-肖村桥站区间土建施工合同文件；（2）轨道交通亦庄线工程宋家庄站-肖村桥站区间工程施工设计；（3）《轨道交通亦庄线工程宋家庄站-肖村桥站区间工程岩土工程勘察报告》（4）《轨道交通亦庄线工程宋家庄站-肖村桥站盾构区间风井主体结构施工图 BJYZ-03-02-02-02-SS-JG-001A》（5）北京轨道交通有限公司63号文件（6）图纸会审和设计交底资料1.2主要的施工技术规范、规程及标准(1) 地下铁道、轻轨交通工程测量规范（GB50308－1999）(2) 地下铁道工程施工及验收规范（GB50299－1999）(3) 钢筋焊接及验收规程（JGJ18－2003）(4) 混凝土结构工程施工质量验收规范（GB50204－2002）(5) 滚轧直螺纹钢筋连接接头（JG163—2004）(6) 钢筋机械连接通用技术规程（JGJ107－2003）(7) 工程建设施工现场焊接目视检验规程（CECS71：94）(8) 钢筋焊接接头试验方法（JGJ/T27－2001）(9) 建筑施工安全检查标准（JGJ59－99）(10) 建筑机械使用安全技术规程（JGJ33－2001）(11) 施工现场临时用电安全技术规程（JGJ46－2005）(12) 建设工程施工现场供用电安全技术规范（GB50194－93）(13) 建筑施工高处作业安全技术规范（JGJ80－91）(14) 混凝土质量控制标准（GB50164－92）(15) 混凝土强度检验评定标准（GBJ107－87）(16) 回弹法检测混凝土抗压强度技术规程（JGJ/T23－2001）(17) 其他由甲方或监理工程师指定的工程规范和技术说明(18) 轨道交通工程资料管理规程QGD-001-2008(19) 防水工程施工质量验收标准QGD-012-2005(20) 地下防水工程施工及验收规范GB50208—2002(21) 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001(22) 轨道交通盾构隧道工程施工质量验收标准QGD-008-2008(23) 预制钢筋混凝土盾构管片质量验收标准QGD-003-2008(24) 单位工程、分部工程和分项工程划分标准QGD-004-2008(25) 轨道交通隧道工程施工质量验收标准QGD-007-2008(26) 轨道交通防水工程施工质量验收标准QGD-012-2008(27) 轨道交通土建工程施工质量验收统一标准QGD-005-2008(28) 轨道交通风井工程施工质量验收标准QGD-006-2008(29) 轨道交通降水工程施工质量验收标准QGD-013-2008(30) 轨道交通轨道工程施工质量验收标准QGD-016-20081.3编制原则1.3.1在执行国家、北京市的有关规范、验收标准的基础上，达到合同要求的结构长城杯和争创国优标准； 1.3.2要针对城市地区施工的特点，科学安排，合理组织、严格管理、精心施工，尽量减少对周围环境及居民正常生活的影响。
1.3.3以成熟的施工技术及先进的设备和施工工艺，确保施工安全和工程质量，按期为业主提供一个优质的工程产品1.3.4以切实有效的技术措施和先进工艺，确保工程质量优良1.3.5在施工组织设计基础上，根据现场实际施工条件，优化施工安排，保证工期1.3.6以企业诚信、服务为宗旨，以安全为保证，以质量为生命，以管理为手段，实现本工程安全、优质、快速的目标1.10工程重点、特点及施工关键控制点1、本工程为进度和工程质量是整个施工过程控制的重点；2、防水工程容易出现质量通病，在地下工程施工中，一直受到充分的重视，施工缝、盾构接口处等特殊部位的防水处理将是施工的重点、难点；3、在风井西南角有一条DN1100污水管线距离风井东南角较近，污水管线外皮距离风井连续墙最小距离为1.26m，距风井连续墙东南角最大距离为2.5m污水管线埋深为3.143m，在进行围护结构施工时，管线的加固处理是施工的重点；4、在整个主体结构施工过程中，要提前为下步盾构始发做好充足的准备，要保证盾构能够按工期顺利始发是风井工程的重点；5、主体结构地下二层断面尺寸较大，墙高7.4m，在施工过程中模板工程及支撑体系是施工中安全控制的重点。
6、隧道沿线地表为密度较高的民用平房，对地表沉降十分敏感，地表沉降的有效控制是本工程施工控制的重点7、施工现场附近居民点稠密，文明施工以及环境保护非常重要，应服从和服务于整个北京市建设绿色环保城市、按照北京市在文明施工和环境保护方面的各项要求采取相应措施，严格进行环保管理，以确保环境清洁、文明施工，为北京市建设绿色生态环境做出贡献8、盾构始发和接收施工是盾构施工过程中比较容易出现事故的环节，应列为施工控制的重点，针对始发和接受洞口处的地质条件和端头土体加固效果制定合理的洞门凿除方案，确定合理的盾构始发和接收掘进参数，合理安排施工进度，充分准备，精心施工，确保始发和接收施工顺利9、盾构机始发前对盾构姿态进行精确测量，掌握盾构机的初始姿态，始发过程中严格控制盾构机姿态，确保盾构始发的方向正确是本工程的重点10、盾构施工过程中的测量、监测是保证盾构施工的耳目，是保证隧道施工精度和确定盾构施工参数，保证地下管线和地面建筑物安全的重要依据，是本工程的重点之一11、暗挖段盾构进洞后管片错台的控制重点、关键点及对策概要特 殊 及 关 键 点主 要 对 策 概 要1防水施工材料和施工过程严格控制，防止质量通病。
2管线保护制定专项的管线保护方案，确保管线安全3做好各项预埋件在结构施工过程中，做好预埋件及预留洞口的留设，提前准备好盾构的配套设施，为盾构始发创造条件4模板支撑体系计算、论证支撑体系，施工中严格检查5盾构穿越砂卵石层施工1．根据地质条件计算确定此段施工土压控制理论值和目标值，严格控制开挖面土压和每环出土量；2．调整壁后注浆配比和注浆工艺参数，严格控制每环注浆量；3．合理使用泡沫、膨润土浆液等地层处理辅助措施，提高土仓内土体的止水性和可排性；4．加强地面沉降观测和信息反馈，及时调整盾构掘进工艺参数；5．尽可能在该段保持连续施工，避免长时间停机不得已停机时采取必要措施，继续维持土仓内土压力6穿越民房区及铁路1．根据地质条件计算确定此段施工土压控制理论值和目标值，严格控制开挖面土压和每环出土量；2．调整壁后注浆配比和注浆工艺参数，严格控制每环注浆量；3．及时进行壁后充填注浆，使用单液浆液；必要时进行二次补浆；4．加强地面沉降观测和信息反馈，及时调整盾构掘进。
