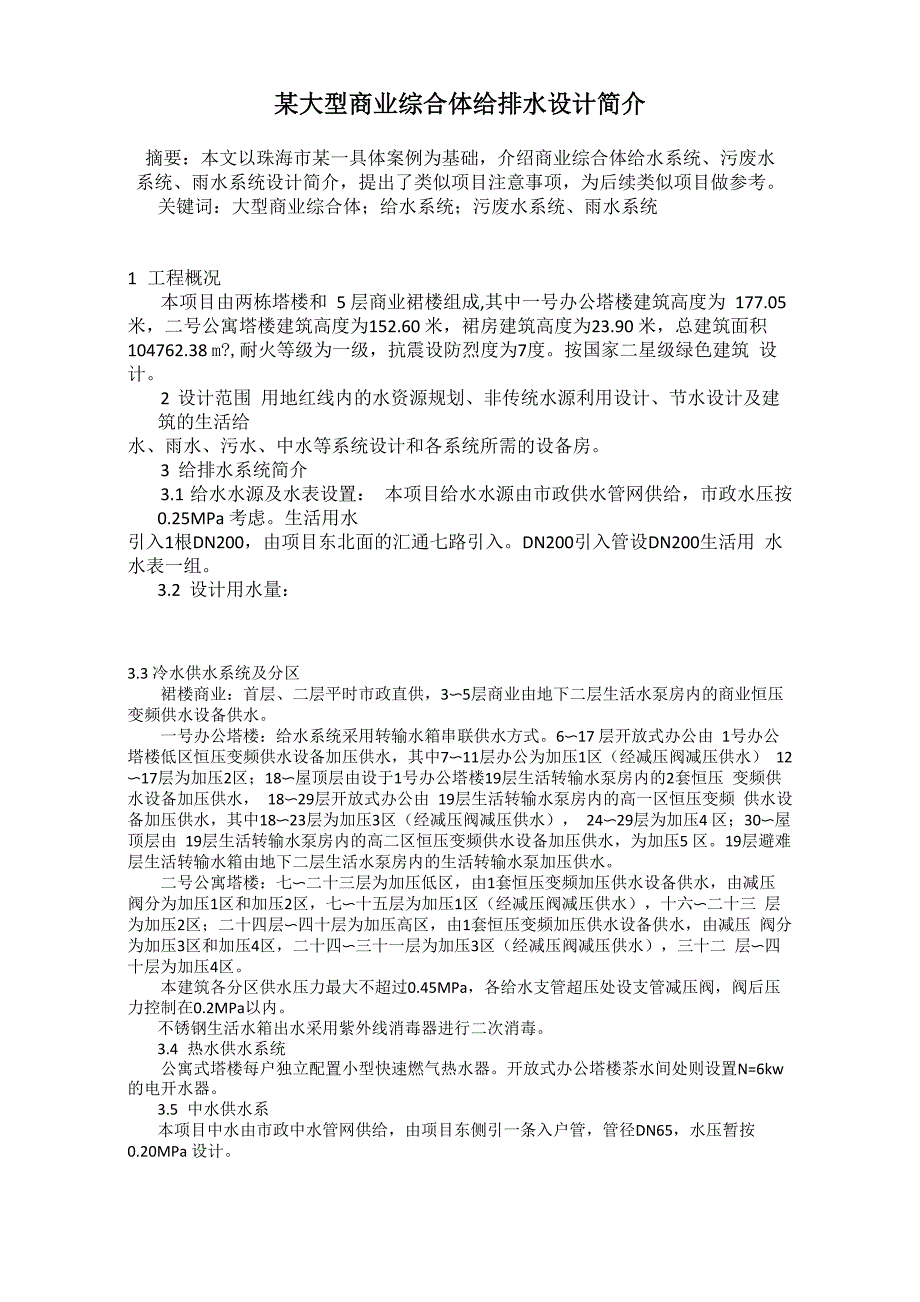

某大型商业综合体给排水设计简介摘要：本文以珠海市某一具体案例为基础，介绍商业综合体给水系统、污废水系统、雨水系统设计简介，提出了类似项目注意事项，为后续类似项目做参考关键词：大型商业综合体；给水系统；污废水系统、雨水系统1 工程概况本项目由两栋塔楼和 5 层商业裙楼组成,其中一号办公塔楼建筑高度为 177.05 米，二号公寓塔楼建筑高度为152.60 米，裙房建筑高度为23.90 米，总建筑面积 104762.38 m?,耐火等级为一级，抗震设防烈度为7度按国家二星级绿色建筑 设计2 设计范围 用地红线内的水资源规划、非传统水源利用设计、节水设计及建筑的生活给水、雨水、污水、中水等系统设计和各系统所需的设备房3 给排水系统简介3.1 给水水源及水表设置： 本项目给水水源由市政供水管网供给，市政水压按 0.25MPa 考虑生活用水引入1根DN200，由项目东北面的汇通七路引入DN200引入管设DN200生活用 水水表一组3.2 设计用水量：3.3 冷水供水系统及分区裙楼商业：首层、二层平时市政直供，3〜5层商业由地下二层生活水泵房内的商业恒压 变频供水设备供水一号办公塔楼：给水系统采用转输水箱串联供水方式。
6〜17 层开放式办公由 1号办公 塔楼低区恒压变频供水设备加压供水，其中7〜11层办公为加压1区（经减压阀减压供水） 12〜17层为加压2区；18〜屋顶层由设于1号办公塔楼19层生活转输水泵房内的2套恒压 变频供水设备加压供水， 18〜29层开放式办公由 19层生活转输水泵房内的高一区恒压变频 供水设备加压供水，其中18〜23层为加压3区（经减压阀减压供水）， 24〜29层为加压4 区；30〜屋顶层由 19层生活转输水泵房内的高二区恒压变频供水设备加压供水，为加压5 区19层避难层生活转输水箱由地下二层生活水泵房内的生活转输水泵加压供水二号公寓塔楼：七〜二十三层为加压低区，由1套恒压变频加压供水设备供水，由减压 阀分为加压1区和加压2区，七〜十五层为加压1区（经减压阀减压供水），十六〜二十三 层为加压2区；二十四层〜四十层为加压高区，由1套恒压变频加压供水设备供水，由减压 阀分为加压3区和加压4区，二十四〜三十一层为加压3区（经减压阀减压供水），三十二 层〜四十层为加压4区本建筑各分区供水压力最大不超过0.45MPa，各给水支管超压处设支管减压阀，阀后压 力控制在0.2MPa以内不锈钢生活水箱出水采用紫外线消毒器进行二次消毒。
3.4 热水供水系统公寓式塔楼每户独立配置小型快速燃气热水器开放式办公塔楼茶水间处则设置N=6kw 的电开水器3.5 中水供水系本项目中水由市政中水管网供给，由项目东侧引一条入户管，管径DN65，水压暂按0.20MPa 设计根据《珠海市横琴新区市政基础设施工程专项规划》要求，拟讲市政中水直供区的冲厕 用水、室外绿化、道路冲洗用水以及地下车库冲洗用水由市政中水系统供水中水水压直供 区为首层及地下车库，因首层暂无卫生间，故市政中水系统只用于室外室外绿化、道路冲洗 用水以及地下车库冲洗用水3.6 排水系统本项目雨、污排水系统采用分流制3.6.1 污水系统 本项目室内粪便污水和生活废水采用分流系统首层及以上粪便污水和废水在首层重力 排出，污废水在室外分流，污水经化粪池处理后接入市政污水排水管网餐饮厨房的含油污 水经设在-3 层的含油污水处理间内的隔油器处理后提升至室外，与生活废水合流接入市政污 水管网消防电梯井底设集水井，地下车库地面废水由集水井收集，经潜污泵提升排至室外 污水检查井再接入市政污水排水管网化粪池容积按现行《建筑给水排水设计规范》设计，污水停留时间为12h,污泥清掏周 期为6个月，经计算，本建筑设1座化粪池，容积为100m3，采用成品玻璃钢化粪池。
化粪 池设于建筑物首层室外3.6.2 雨水系统 本项目各塔楼屋面设置独立的重力流雨水排水系统，由屋面雨水斗接屋面雨水，经首层 排入室外明沟或室外雨水管网或雨水收集系统塔楼屋面雨水设计重现期为50 年，暴雨强 度按珠海市气象条件计算折算公式为q=7.20L/s.100m2o按100年设计重现期复核溢流，暴雨 强度 q=7.80L/s.100m2裙房屋面汇水面积按屋面面积附加塔楼最大受雨面侧墙正投影面积的1/2 合计为总汇水 面积裙房屋面雨水系统采用重力流雨水排水系统，雨水设计重现期为50年，暴雨强度为 q=7.20L/s.100m2按100年设计重现期复核溢流，暴雨强度q=7.80L/s.100m2室外场地雨水由雨水口收集排入雨水检查井，室外雨水汇集后接入市政雨水管网场地 雨水设计重现期为 5 年，暴雨强度 q=5.61L/s.100m2o车道出入口按50年设计重现期考虑雨水排放量结语 因本项目在横琴新区，前期做设计提资时需了解《珠海市横琴新区市政基础设施工程专 项规划》的要求以及本项目用地许可证的要求，比如用地许可证要求本项目及其附属设置（含项目内部管线）应当在建筑红线内布设近年来商业综合体项目越来越多，作为设计方 在满足规范的前提下也需考虑业主一些需求及设计标准。
因为商业综合体存在招商的不确定 性，前期应根据经验和业主尽量预留好给排水点，这样会给施工后期及招商带来很多便利。
