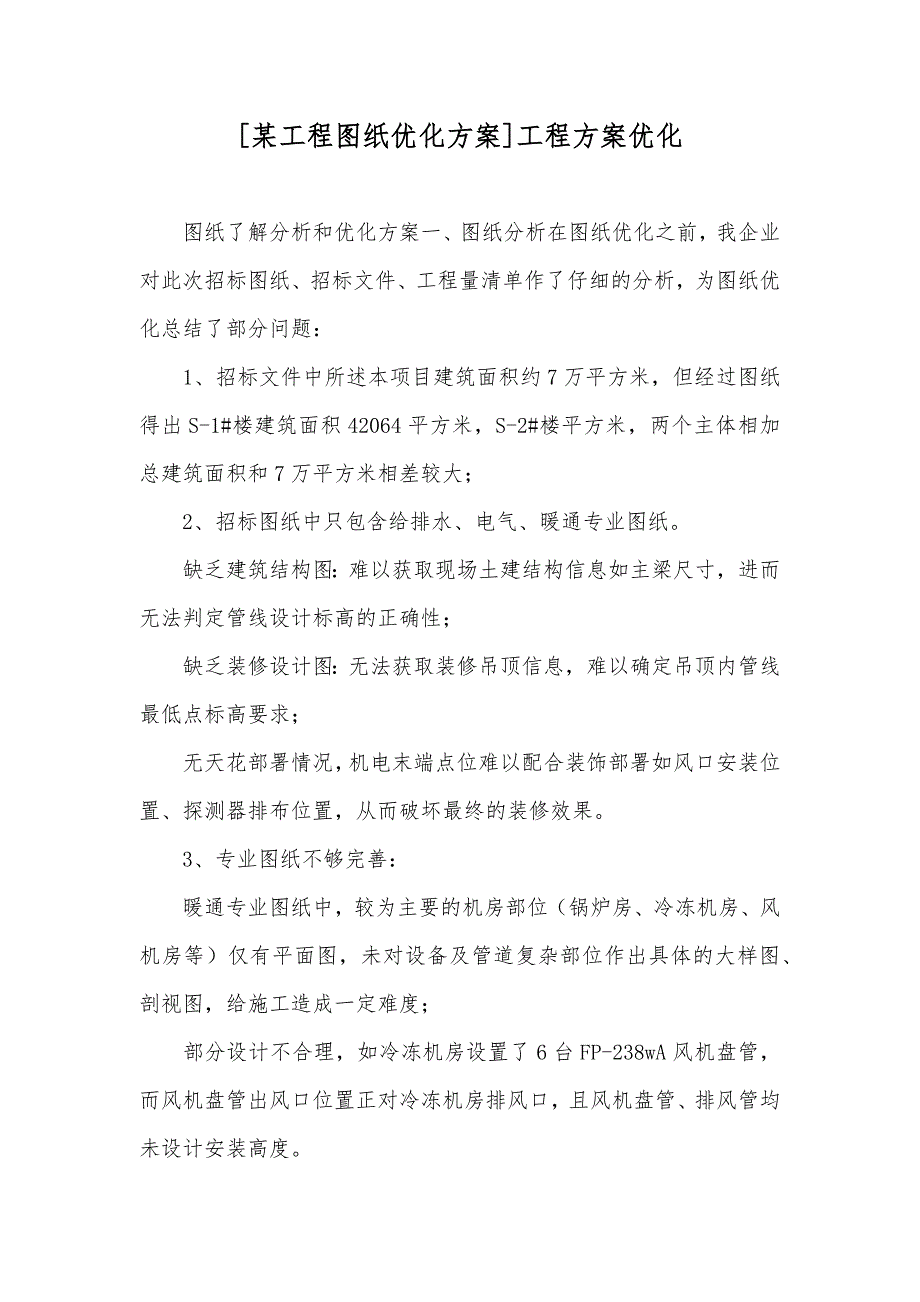

[某工程图纸优化方案]工程方案优化 图纸了解分析和优化方案一、图纸分析在图纸优化之前，我企业对此次招标图纸、招标文件、工程量清单作了仔细的分析，为图纸优化总结了部分问题： 1、招标文件中所述本项目建筑面积约7万平方米，但经过图纸得出S-1#楼建筑面积42064平方米，S-2#楼平方米，两个主体相加总建筑面积和7万平方米相差较大； 2、招标图纸中只包含给排水、电气、暖通专业图纸 缺乏建筑结构图：难以获取现场土建结构信息如主梁尺寸，进而无法判定管线设计标高的正确性； 缺乏装修设计图：无法获取装修吊顶信息，难以确定吊顶内管线最低点标高要求； 无天花部署情况，机电末端点位难以配合装饰部署如风口安装位置、探测器排布位置，从而破坏最终的装修效果 3、专业图纸不够完善： 暖通专业图纸中，较为主要的机房部位（锅炉房、冷冻机房、风机房等）仅有平面图，未对设备及管道复杂部位作出具体的大样图、剖视图，给施工造成一定难度； 部分设计不合理，如冷冻机房设置了6台FP-238wA风机盘管，而风机盘管出风口位置正对冷冻机房排风口，且风机盘管、排风管均未设计安装高度 针对以上问题并结合本项目特点，我企业制订了以下图纸优化方案。
二、图纸优化方案1.工作步骤图符合符合实际土建结构不经过经过不符合各专业图纸、参数搜集建筑结构图和现场土建结构复核设计图纸复核各专业图纸综合图纸优化专业图纸对应调整现场复核优化图纸送审施工图出图图纸优化部位确定图纸优化深度确定2、步骤关键说明充足作好图纸优化的准备工作，对影响图纸优化工作的前提条件进行分析、寻求建设单位的帮助，主动主动的促进建设单位、精装单位提供最新的建筑图纸、精装图纸，并要求建设单位(顾问、咨询)立即对功效区进行划分和确定充足了解业主(顾问、咨询)的技术要求 认真熟悉和审查招标图纸、明确设计方向，熟悉并了解各专业的工艺步骤，对基础的设计参数进行复核检验，如风量、流量、流速、扬程、容积、容量、热量、换气次数等； 对比国家设计及施工规范标准、不违反国家强制性标准，对主要的部位进行复核，如消防水箱的容积、不利点的压力、风量平衡等； 各专业图纸优化人员经过对招标图纸的消化及各参数的复核，确定优化关键部位及优化深度在满足基础功效的情况下对各专业进行综合优化，提出安装的条件和配合要求 由图纸优化小组的专业人员对各专业的图纸优化进行会审，协调各专业综合布局； 关键部位和主要节点要绘制剖面图和详图； 综合图需要经过各专业的审查，并在和精装企业沟通或和精装图纸查对无误后根据图纸优化的要求签字确定； 提交给建设单位(顾问)进行审批。
和精装企业的沟通机电图纸优化人员必需领会及熟悉精装图纸，第一时间和精装企业(顾问)沟通吊顶的机电设施的部署：如风口、喷淋、灯具、烟感等的合理位置如在绘制过程中发觉吊顶机电设施的部署存在问题、或标高和精装有冲突，由机电图纸优化人员和精装顾问再次进行磋商，找到相互能接收的最好方案对机电管线复杂、交叉较多的部位应绘制具体的剖面图机电综合图设计完成后由项目总工程师组织进行内部查对，如仍有问题且调整无法处理时，再和精装企业(顾问)进行协商处理，最终的机电综合图送业主(顾问)审批 局部复杂部位或关键安装部位需要专门绘制详图或大样图指导施工优化后的机电安装管线综合图纸相当复杂，为了清楚表示管线和设备的部署，对部分区域需要绘制详图或剖面图以方便施工人员正确了解图纸 图纸优化综合图纸经过业主(顾问)审核再经原设计单位同意后能够作为施工图纸现场施工，出图的百分比和份数应该符合施工的需求 施工前做好图纸优化的技术交底工作，将图纸优化的意图、原理、施工时的注意事项等传达给施工员和作业班组长 施工过程中出现问题应立即反馈给图纸优化小组，图纸优化小组应对出现的问题进行对应调整施工结束后图纸优化即为完工图纸的关键组成部分。
三、本项目图纸优化关键1、明露部分管道排布优化在收到精装修图纸以后，和装修单位、业主单位沟通明确项目不设吊顶区域，针对明露的管线排布进行关键优化： 管线标高的合理排布，尽可能避免专业间的碰撞，从而降低无须要的翻弯； 公共支架承载力计算，在多管道、多专业平行部署区域，充足利用公共支架 2、机房的图纸优化冷冻机房、锅炉房、风机房等设备较多，管道走向复杂的区域，是优化设计的关键部位，结合专业图纸、土建结构和业主方、物业管理方的要求，需要进行以下优化： 设备定位复核，依据设计院出具的设备定位图和最终到货的设备实际尺寸，对最终的设备定位进行复核、调整 对专业厂家出具的减震座设计进行复核，并据此优化设备基础、支架 依据实际设备的尺寸、定位、技术参数，优化机房内管道的标高及走向 3、精装修区域的优化设计末端点位如风口、喷头、探测器等配合精装修部署进行合理调整； 整体标高依据精装修要求进行复核、调整，以满足最不利位置如多专业交汇处的标高要求 4、其它细节优化针对各专业图纸叠加后，暴露出的不一样专业之间的设计缺点，进行优化调整，如空调出风口和防排烟风口的间距； 灯具和探测器、喷头的间距等，全部应依据设计规范、施工规范进行优化调整。
