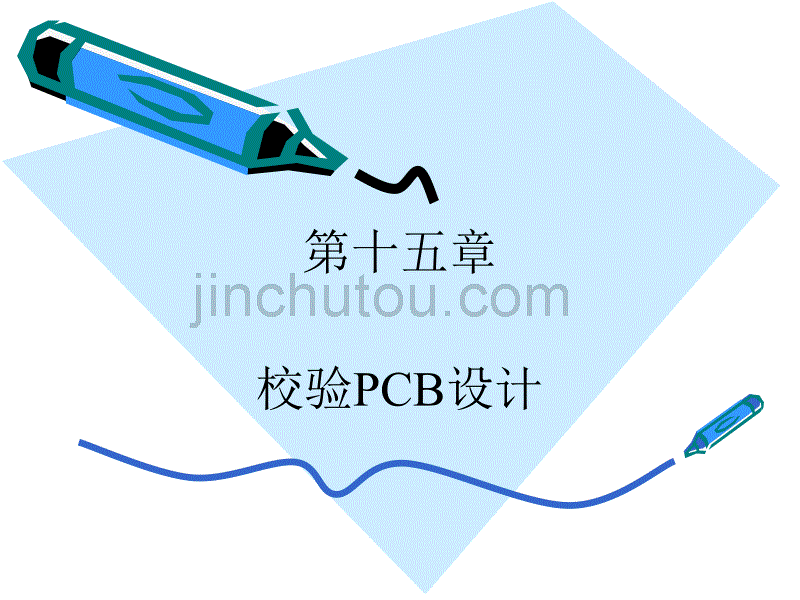

第十五章校验PCB设计 内容回顾上章主要介绍了元件定位的三种方法： • 手工定位元件 • 自动定位元件 • 智能自动定位元件学习目标• 学会用DRC对PCB板进行设计规则检查 (Design Rule Check )• 主要是学会如何设置和运行DRC设置和运行DRC• 打开PCB文件 • 执行Tools/Design Rule Check命令，弹出 对话框 Design Rule Check对话框• Report选项卡–用于设置以报表形式生成规则检查结果的 各个选项 • On-line选项卡 –用于设置以方式检查规则的各个选项 Design Rule Check对话框• Report选项卡有如下几个区域： – Routing Rules区域（布线规则） – Manufacturing Rules区域（制造规则） – High Speed Rules区域（高速规则） –Options区域（选项） Design Rule Check对话框Report选项卡 ON-LINE选项卡 Routing Rules区域Manufacturing Rules区域 High Speed Rules区域Options区域Design Rule Check对话框• Routing Rules区域，检查一般性的设计规则： – Clearance Constraints（安全间距检查） – Max/Min Width Constraints（导线宽度检查） – Short Circuit Constraints（短路检查） – Un-Routed Net Constraints（没有完成布线的网络进行 检查） – SMD To Corner Constraints（走线拐弯处与SMD的距 离检查） – SMD Neck－Down Constraints（SMD的瓶颈限制检查 ） – SMD To Plane Constraints（SMD到地电层的距离的限 制检查） Design Rule Check对话框• Manufacturing Rules区域，检查与制作电路板 有关的设置 – Minimun Annular Ring（圆环宽度检查） – Acute Angle（尖角检查） – Max/Min Hole Size(打孔尺寸检查) – Unconnected Pins(悬空针脚检查) – Layer Pairs (层对规则检查) – Testpoint Style（测试点风格检查） – Testpoint Usage(测试点用法检查) Design Rule Check对话框• High Speed Rules区域，对高频规则进行检查 – Parallel Segment Constraints(平行布线检查) – Max/Min Length Constraints(网络长度检查) – Matched Length Constraints(等线调整检查) – Daisy Chain Stub Constraints(分支线路的长度检查) – Maximum Via Count( 导孔数检查) – Vias Under SMD Pads(SMD 焊点中放置导孔检查) Design Rule Check对话框• OPTIONS区域 – Create Report File项，在规则检查完毕后生 成检查报告 – Create Violations项，在电路板里检查出违反 规则的地方，用高亮度绿色表示出来 – Sub-Net Details项，对设置的子网络一起检 查 设置信号检查 • 单击按钮 ，在弹出的信号检查对话框 中对要检查的信号进行设置 On-line选项卡• 对设计规则的检查进行相应设置 • 与Report选项卡的设置基本相同 • 在手工布线过程中，可以让DRC在后台运行， 实时的进行设计规则检查 运行检查• 单击对话框的Run DRC按钮，系统即自 动执行设计规则检查 • 如果在图15-1中选择了Create Report选项 ，系统在进行检查后，将自动产生一个 检查结果报告 • 至此，设置运行DRC全部完成 小 结本章详细介绍了对PCB板进行 DRC(Design Rule Check)的设置和运行 方法，希望读者熟练掌握谢谢大家！。
