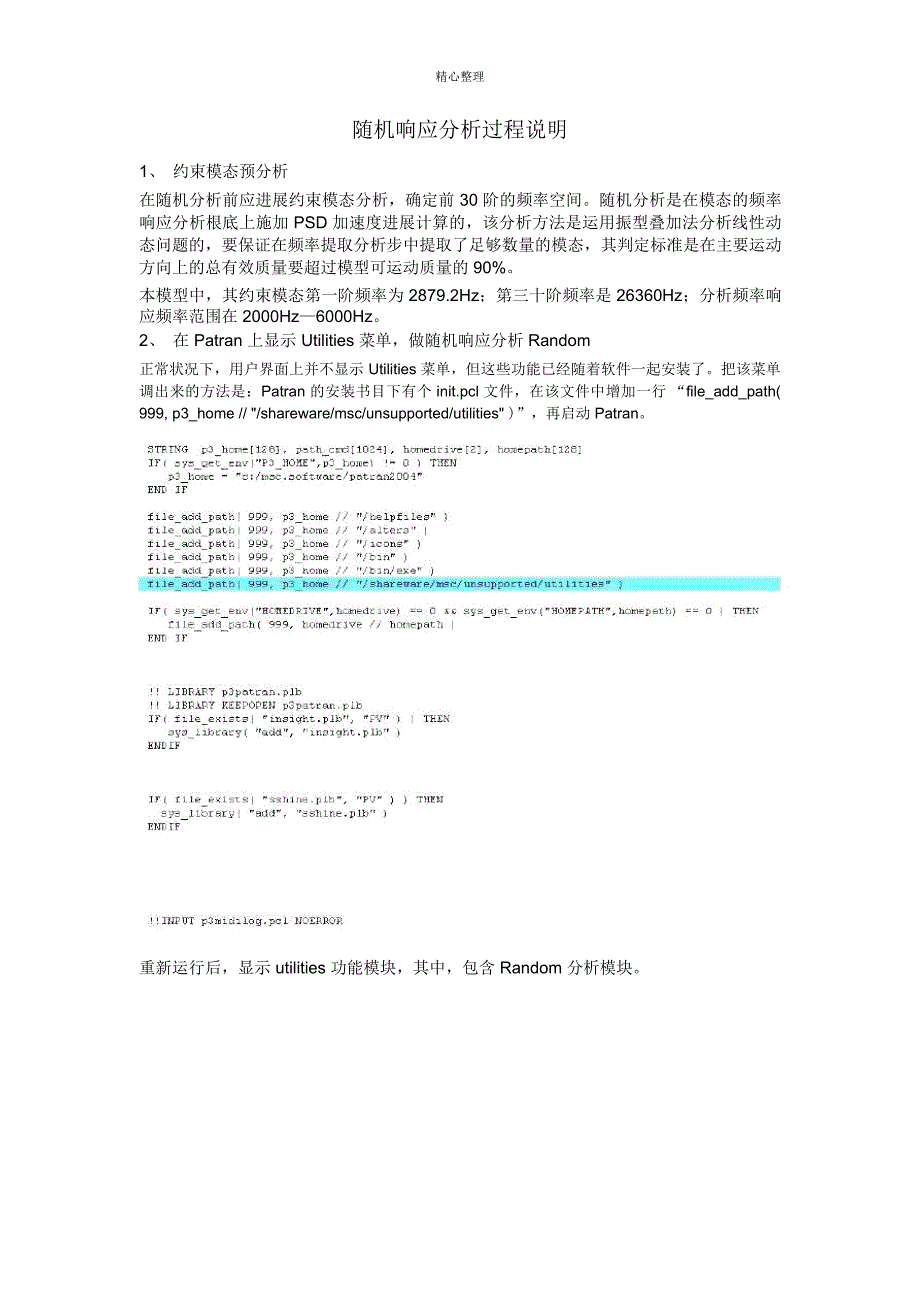

精心整理随机响应分析过程说明1、 约束模态预分析在随机分析前应进展约束模态分析，确定前 30 阶的频率空间随机分析是在模态的频率响应分析根底上施加 PSD 加速度进展计算的，该分析方法是运用振型叠加法分析线性动态问题的，要保证在频率提取分析步中提取了足够数量的模态，其判定标准是在主要运动方向上的总有效质量要超过模型可运动质量的 90%本模型中，其约束模态第一阶频率为 2879.2Hz；第三十阶频率是 26360Hz；分析频率响应频率范围在 2000Hz—6000Hz2、 在 Patran 上显示 Utilities 菜单，做随机响应分析 Random正常状况下，用户界面上并不显示 Utilities 菜单，但这些功能已经随着软件一起安装了把该菜单调出来的方法是：Patran 的安装书目下有个 init.pcl 文件，在该文件中增加一行 “file_add_path( 999, p3_home // "/shareware/msc/unsupported/utilities" )”，再启动 Patran重新运行后，显示 utilities 功能模块，其中，包含 Random 分析模块精心整理3、 创立模型4、 创立网格以 4mm 为单元长度，生成网格精心整理5、 为集中力创立一非空间场单击 Fields 应用工具按钮，Action〉Create，Object〉NonSpatial，Method〉Tabular Input，在 Field Name 里输入 f1，在 Active Independent Varialbles 中选择 Frequency〔f〕,单击 Input Data按钮，在弹出的对话框中输入下列图数据，单击 OK、Apply 完成非空间场的创立。
精心整理6、 定义材料属性杨氏模量 2.1e5MPa,泊松比 0.3，密度 7.8E-9T/mm37、 定义单元属性单击 Properties 应用工具按钮，在厚度里设置 3mm(每次分析可修改厚度，但厚度设置一般不超过最短边长的 1/5)8、 创立载荷工况单击 Load C…，在 Load Case Name 中输入 f1,在 Type 中选择 Time Dependent精心整理9、 创立载荷及边界条件约束长方形两边，在非中心处随意两点施加〈0 0 -10〉的集中力在施加集中应力的时候，单击 Input Data，在 Force 中输入〈0 0 -10〉，在 Time/Freq.Dependent Fields 中选择 f1(在非空间场中设置的随频率变更的单位应力非空间场)10、进展频率响应分析在 Solution Type 中选择 Frequency Response，变更 Formulation 为 Model，单击 Solution精心整理Parameters 按钮，在 Mass Calculation 中选择 Coupled，连续两次 OK设置分析工况参数单击 Subcases 按钮，在 Available Subcases 中选择 f1,如下列图所示，单击 Define Frequency 按钮，输入起始频率 2000，完毕频率 6000，中间采样点 40。
精心整理在 Modal Damping 选项中，选择 Crit.Damp(CRT) ,单击 Define Model Damping ，输入模态阻尼，如下列图：再设置输出参数，在 Select Result Type 中选择速度和加速度按钮，将 Default 移出，将 f1 移动到 Subcases Selected 中精心整理提交运算，系统弹出 DOS 窗口，起先频率响应计算11、提取关注点的位移响应云图读入分析结果后，在 Results 中的 Object 中选择 Graph，Method 选择 Y vs X,,双击 f1,0 of 41 subcases，跳出 Select Result Case〔s〕菜单，选择 Filter Method 为 ALL，点击 Filter，将分析结果转进来精心整理显示节点速度的结果云图如下：在 Select Y Result 选项中选择Displacement，Translational 选项，Quantity 中选择Y Component，X 坐标设置为 Global Variable，Variable 选项设置为 Frequency，单击 图标，选择节点；单击 图标，Y Axis Scale 设置为 Log；单击 图标，Complex NO. Magnitude, 单击 Apply精心整理就显示该节点的位移响应云图。
12、随机响应分析〔1〕为随机分析创立一非空间场单击 Fields 应用工具按钮，Action〉Create，Object〉NonSpatial，Method〉Tabular Input，在 Field Name 里输入 random，在 Active Independent Varialbles 中选择 Frequency〔f〕,单击 InputData 按钮，创立施加在根底上的 PSD 加速度，输入下列图数据，单击 OK、Apply 完成非空间场的创立精心整理〔2〕用 MSC.Random 进展随机分析单击 Utilities/Applications/MSC.Random 菜单，Action 按钮选择 RMS Ananysis单击 Select XDB File 按钮，选择 X.XDB 文件，单击 Apply 按钮就频率响应结果文件读入：单击 Random Input 按钮，弹出随机分析面板，选择 Random Input Method 为 Single Case,单击 Excited Set 输入框，在 Available Subcases 中选择 1：Random， 单击 Input Field 输入框，面板左侧的窗口切换到 PSD Input Fields 框，选择 Random，单击 Closed、Apply 按钮13、创立节点的 PSD 响应的 XY 曲线图精心整理显示类型为 PSDF。
Action〉XY Plots ，在 Select Nodes 输入框输入节点，选择 Component为 DOF3，变更 Plot Type 为 PSDF/CRMS，单击 Apply，该节点的 PSD 响应曲线就生成了。
