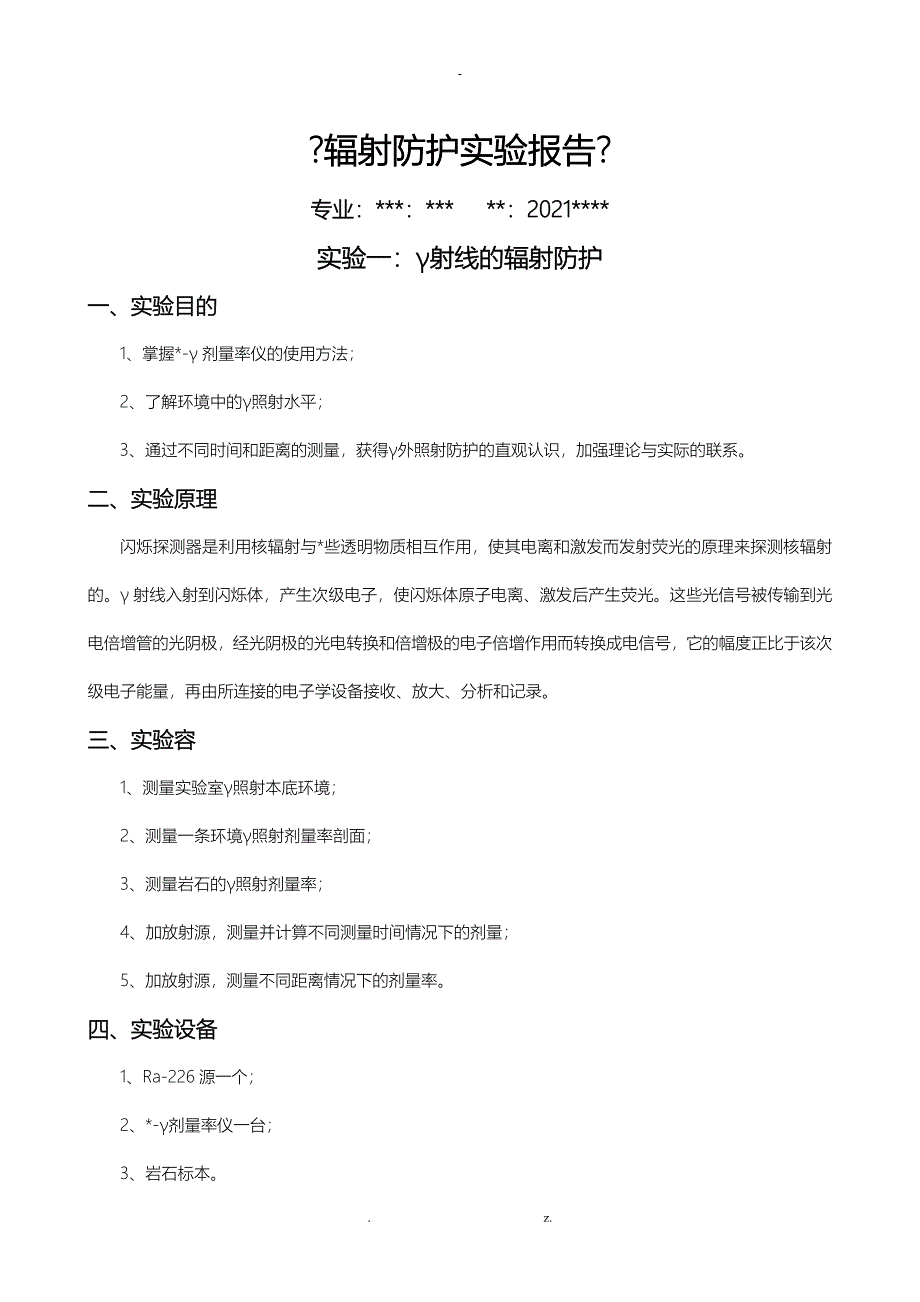

辐射防护实验报告?专业：***：*** **：2021****实验一：γ射线的辐射防护一、实验目的1、掌握*-γ剂量率仪的使用方法；2、了解环境中的γ照射水平；3、通过不同时间和距离的测量，获得γ外照射防护的直观认识，加强理论与实际的联系二、实验原理闪烁探测器是利用核辐射与*些透明物质相互作用，使其电离和激发而发射荧光的原理来探测核辐射的γ射线入射到闪烁体，产生次级电子，使闪烁体原子电离、激发后产生荧光这些光信号被传输到光电倍增管的光阴极，经光阴极的光电转换和倍增极的电子倍增作用而转换成电信号，它的幅度正比于该次级电子能量，再由所连接的电子学设备接收、放大、分析和记录三、实验容1、测量实验室γ照射本底环境；2、测量一条环境γ照射剂量率剖面；3、测量岩石的γ照射剂量率；4、加放射源，测量并计算不同测量时间情况下的剂量；5、加放射源，测量不同距离情况下的剂量率四、实验设备1、Ra-226源一个；2、*-γ剂量率仪一台；3、岩石标本五、实验步骤布置实验台，注意：严格按照实验步骤进展，首先布置好准直器、探测仪，最后放置放射源，养成良好的操作习惯！！实验步骤如下：1、调节准直器以及探测仪器的相对位置；2、设置好仪器的测量时间为30秒，记录仪器的本底剂量率Nd〔连测3次，取平均值〕；3、在探测仪器对面布置好放射源，使得射束中轴线和准直器中轴线重合，源探距离为1米，如上图所示，测定并记录仪器的剂量率N01〔连测3次，取平均值〕；4、调整仪器的测量时间为60秒，测定并记录仪器的剂量率N02〔连测3次，取平均值〕；5、调整仪器的测量时间为90秒，测定并记录仪器的剂量率N0〔连测3次，取平均值〕；6、暂时屏蔽放射源，源探距离为0.5米，测定并记录仪器的剂量率N1〔连测3次，取平均值〕；7、暂时屏蔽放射源，源探距离为2米，测定并记录仪器的剂量率N2〔连测3次，取平均值〕；8、在校园里测量一条环境γ照射剂量率剖面，记录每个测点的仪器的剂量率〔连测3次，取平均值〕；9、在博物馆前的岩石标本处测量不同岩性岩石的γ照射剂量率，记录每个测量的剂量率〔连测3次，取平均值〕；10、数据处理。
数据处理如下：13.513.713.713.633331〕本底剂量率为：2〕在距离放射源0.5、1、2米处不同时间计数率为： 距离m 时间30s60s90s//139.80.5//140.1//140.6平均值//140.242.943.743.6142.743.643.24343.143.7平均值42.86743.46743.5//20.32//20.3//20.2平均值//20.273〕从核工楼到博物馆伽马剂量率坡面如下：图1-14〕博物馆前岩石计量率如下：砂岩32.131.427.430.3白云岩18.421.621.520.5花岗岩44.648.743.645.633钒钛磁铁矿11.112.812.312.067六、思考与计算1、根据测得的实验室γ照射本底环境Nd，计算在此环境下的年有效剂量答：在实验室本底环境下年有效剂量为：E=Nd*365*8=13.633*365*8*10-8Gy/h=3.9*10-4 Gy2、根据布置放射源情况下，不同距离测得的剂量率N0、N1、N2，计算在此条件下，每天工作八小时的年有效剂量，并进展比拟答：N0：N0*365*8*10-8Gy/h =140.2*365*8*10-8Gy/h=4.092*10-3 Gy N1：N1*365*8*10-8Gy/h =43.27*365*8*10-8Gy/h=1.264*10-3 Gy N2：N2*365*8*10-8Gy/h =20.27*365*8*10-8Gy/h=5.918*10-4 Gy3、布置放射源情况下，比拟不同测量时间测得的剂量率N0、N01、N02，计算不同时间所受的有效剂量。
答：不同测量时间测得的剂量率根本相等4、根据γ照射剂量率剖面，分析测量值上下情况，并统计平均值作为环境本底，计算在此环境下的年有效剂量答：如图在1-1中在测量过程中得到的剂量率剖面根本维持在一个稳定的值附近，其波动较大的点引起的原因是粒子的统计涨落，没有特殊意义得到平均剂量率为：7.7956 年有效剂量为：7.7956*365*8*10-8Gy/h=2.276*10-4Gy5、比拟不同岩性岩石的γ照射剂量率大小答：花岗岩>砂岩>白云岩>钒钛磁铁矿6、为了更好的防护γ射线的辐射，应该注意什么.答：应该注意，1保持与放射源的距离，2减少受照射的时间，3在放射源与人中间最好参加屏蔽层实验二：γ射线的辐射屏蔽防护一、实验目的1、了解各种材料对给定能量和强度的γ射线的屏蔽防护能力；2、通过分析实验测定值与理论计算值之间的关系和差异，获得直观的认识，加强理论与实际的联系；二、实验原理利用宽束*或γ射线的减弱规律，考虑康普顿散射效应造成的散射光子不是被完全吸收而仅仅是能量和传播方向发生改变，从而会继续传播而有可能穿出物质层图1、窄束、宽束示意图在辐射防护中遇到的辐射一般为宽束辐射，射线束较宽、准直性差，穿过的物质层也很厚，如上图1所示，在此情况下，受到散射的光子经过屡次散射后仍然可能会穿出物质，到达观察的空间位置，此时考察点上观察到的不仅包括那些未经相互作用而穿出物质层的光子，而且还包括初级γ射线经过屡次散射后产生的散射光子。
窄束、宽束是物理上的概念，而不是由射线束的几何尺寸决定的，即不是几何上的概念窄束可以看作是宽束的特殊情况质量厚度宽束条件下*、γ射线的衰减规律如下：质量衰减系数积累因子对积累因子B的数值可以从各种参考资料查找三、实验容1、测量给定厚度的混凝土层对γ射线的减弱程度，得到减弱倍数K或透射比η的测量值；2、测量上述混凝土层的厚度，通过理论计算给出减弱倍数K或透射比η的理论值，并与上述测量值进展比拟与分析；3、以上述给出的K或η的测量值为准，测量得到铁板、铅板到达上述减弱倍数值时所需的厚度，如果没有正好适宜厚度的材料，则利用由偏厚和偏薄的对应材料测量得到的减弱倍数值进展线性插值计算得到对应材料厚度；4、宽束时测量得到铁板到达上述减弱倍数值时所需的厚度，并分析比拟四、实验设备1、Ra-226源一个；2、混凝土、铅、铁板假设干；3、*-γ辐射仪一台；五、实验步骤布置实验台，注意：严格按照实验步骤进展，首先布置好准直器、探测仪，最后放置放射源，养成良好的操作习惯！！实验步骤如下：1、调节准直器以及探测仪器的相对位置，如以下列图2所示，调节到仪器的cps档，记录仪器的本底计数率Nd〔连测3次以上，取平均值〕；2、在探测仪器对面布置好放射源，使得射束中轴线和准直器中轴线重合，如以下列图3所示，测定并记录未加屏蔽材料时仪器的计数率N0〔连测3次以上，取平均值〕；3、暂时屏蔽放射源，并添加混凝土屏蔽材料，开启放射源，得到当前仪器的计数率N1〔连测3次以上，取平均值〕，如以下列图4所示；屏蔽层图2、不放置放射源，测量本底Nd示意图屏蔽层图3、未加屏蔽材料，测量N0示意图图4、添加混凝土屏蔽材料，测量N1示意图4、利用上述测定的计数Nd、N0、N1计算实验测定值，即减弱倍数；5、暂时屏蔽放射源，计算混凝土的厚度d。
课后根据经历公式，计算得到理论减弱倍数K1，并与实验值K0相比拟；6、测定要实现上述的减弱倍数K0需要的铅、铁的等效厚度dPb、dFe，根本过程是：放入足够厚的材料，使得读数小于N1，然后逐步撤出局部材料，使得仪器读数逐渐增大到N1，此时的材料厚度就是等效厚度如果没有正好适宜厚度的材料，则利用偏薄和偏厚的测定值进展线性插值计算得到7.在宽束情况下用进展上述实验，求出实现上述的减弱倍数K0需要铁的等效厚度dFe‘六、思考与计算1、理论计算出铅、铁等效屏蔽厚度d’Pb、d’Fe，并与实验测定值dPb、dFe进展比拟，以表格的形式列出对应结果，给出分析结论答：理论求的的厚度要比实际所用的厚度大一些，因为在实际反响过程中，还有发生射线的散射以及和介质发生反响等现象2、 利用计算得到的混凝土厚度d，利用经历理论公式，计算得到理论减弱倍数K1 答：d=n*△1/2; n=logk/log2; 所以可以求的K3、分析宽束和窄束情况下铁的等效屏蔽厚度的差异原因答：宽束射线和窄束射线的区别是：宽束射线中含有散射成分而窄束射线中不含有散射成分，因而对于一样数量入射粒子的宽束射线和窄束射线的能量是不一样的，窄束射线由于没有发生散射而拥有更高的能量，因而在等效屏蔽的情况下，窄束需要的铁的厚度更大一些。
4、 如果上述几组结果差异比拟大，分析原因并给出分析结论 答：我们计算所得的屏蔽材料的厚度是在理想的状态下，而在实际的实验过程中入射射线粒子会与屏蔽材料原子发生相应的反映，以及会产生散射，折射，因而实际在测量过程中的厚度和计算所得厚度是不一样的实验三：γ、β、中子射线的辐射屏蔽一、实验目的1、通过不同时间和距离的测量，获得γ外照射防护的直观认识，加强理论与实际的联系2 了解不同材料对给定能量和强度的γ射线和中子的屏蔽防护能力，以及了解不同材料对β射线的屏蔽能力；3、通过分析实验测定值与理论计算值之间的关系和差异，获得直观的认识，加强理论与实际的联系；二、实验原理闪烁探测器是利用核辐射与*些透明物质相互作用，使其电离和激发而发射荧光的原理来探测核辐射的γ射线入射到闪烁体，产生次级电子，使闪烁体原子电离、激发后产生荧光这些光信号被传输到光电倍增管的光阴极，经光阴极的光电转换和倍增极的电子倍增作用而转换成电信号，它的幅度正比于该次级电子能量，再由所连接的电子学设备接收、放大、分析和记录利用宽束*或γ射线的减弱规律，考虑康普顿散射效应造成的散射光子不是被完全吸收而仅仅是能量和传播方向发生改变，从而会继续传播而有可能穿出物质层。
图1、窄束、宽束示意图在辐射防护中遇到的辐射一般为宽束辐射，射线束较宽、准直性差，穿过的物质层也很厚，如上图1所示，在此情况下，受到散射的光子经过屡次散射后仍然可能会穿出物质，到达观察的空间位置，此时考察点上观察到的不仅包括那些未经相互作用而穿出物质层的光子，而且还包括初级γ射线经过屡次散射后产生的散射光子窄束、宽束是物理上的概念，而不是由射线束的几何尺寸决定的，即不是几何上的概念窄束可以看作是宽束的特殊情况宽束条件下*、γ射线的衰减规律如下：质量厚度质量衰减系数积累因子对积累因子B的数值可以从各种参考资料查找三、实验容1、测量放射源和探测器在不同距离上，γ射线的剂量；2、分别测量不同材料对不同能量的γ射线的防护水平；3、分别测量不同材料对β射线的防护水平；4 、分别测量不同材料对不同能力中子的防护水平；四、实验设备1、PC 及相关辅助软件五、实验步骤1、翻开软件，对软件进展正确的设定 2、做γ剂量实验，测定γ射线在不同的距离下的剂量，列表记录结果 3、做γ屏蔽实验，用实验室窄束γ射线，测量在不同厚度物质的条件下，。
