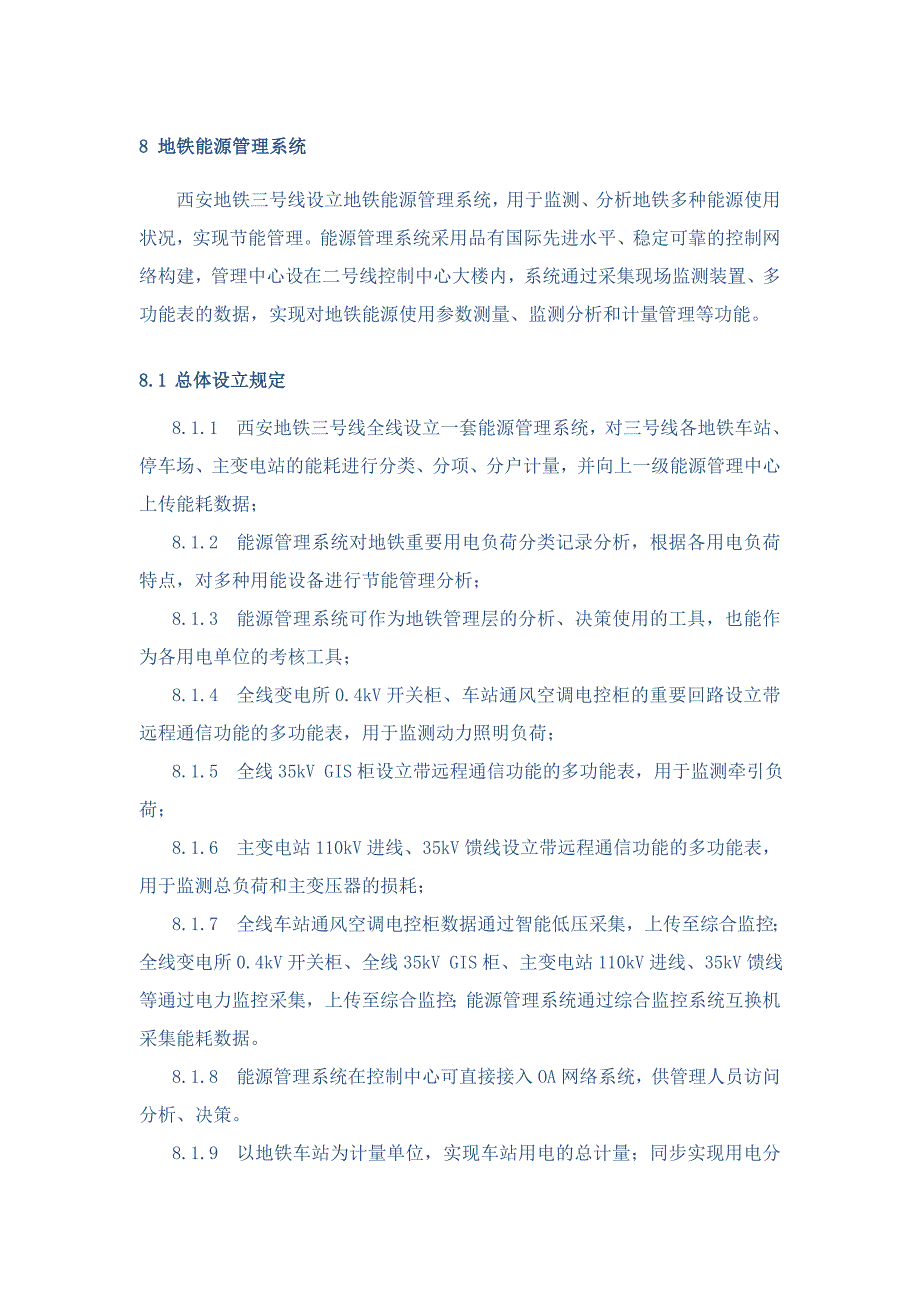

8 地铁能源管理系统西安地铁三号线设立地铁能源管理系统，用于监测、分析地铁多种能源使用状况，实现节能管理能源管理系统采用品有国际先进水平、稳定可靠的控制网络构建，管理中心设在二号线控制中心大楼内，系统通过采集现场监测装置、多功能表的数据，实现对地铁能源使用参数测量、监测分析和计量管理等功能8.1 总体设立规定8.1.1 西安地铁三号线全线设立一套能源管理系统，对三号线各地铁车站、停车场、主变电站的能耗进行分类、分项、分户计量，并向上一级能源管理中心上传能耗数据；8.1.2 能源管理系统对地铁重要用电负荷分类记录分析，根据各用电负荷特点，对多种用能设备进行节能管理分析；8.1.3 能源管理系统可作为地铁管理层的分析、决策使用的工具，也能作为各用电单位的考核工具；8.1.4 全线变电所0.4kV开关柜、车站通风空调电控柜的重要回路设立带远程通信功能的多功能表，用于监测动力照明负荷；8.1.5 全线35kV GIS柜设立带远程通信功能的多功能表，用于监测牵引负荷； 8.1.6 主变电站110kV进线、35kV馈线设立带远程通信功能的多功能表，用于监测总负荷和主变压器的损耗； 8.1.7 全线车站通风空调电控柜数据通过智能低压采集，上传至综合监控；全线变电所0.4kV开关柜、全线35kV GIS柜、主变电站110kV进线、35kV馈线等通过电力监控采集，上传至综合监控；能源管理系统通过综合监控系统互换机采集能耗数据。
8.1.8 能源管理系统在控制中心可直接接入OA网络系统，供管理人员访问分析、决策8.1.9 以地铁车站为计量单位，实现车站用电的总计量；同步实现用电分项计量，对各计量回路实现三相电压、电流、功率因数、有功功率、无功功率、有功和无功电度、频率等电力参数的实时监测具体数量设计联系时拟定8.1.10 能源管理系统预留ACC客流信息、信号系统车次信息、BAS系统车站温、湿度等信息接入条件8.1.11 为以便工业级别的扩展功能，系统支持工业级数据互换原则OPC合同同步，支持大型关系型数据库如：SQL Server, Oracle等8.1.128.2 系统构成 本系统实现三号线26座地铁车站、1座停车场、1座车辆段、2座主变电站的能耗分类、分项和分户计量，并向上一级能源管理中心上传能耗数据能源管理系统通过智能低压/电力监控的现场通信总线与现场多功能表实现双向通信，综合监控系统负责多功能表与能源管理系统之间的数据路由，同步可存储多功能表的电力参数和能耗数据能源管理系统热备服务器负责实时数据通信和历史能耗数据接受与存储，WEB服务器与热备服务器通信并向最后顾客提供数据记录分析服务，中心的工作站重要提供电力系统实时运营界面和历史数据查询服务。
8.2.1 中心级设备设立在控制中心大楼内，中心级能源管理系统由主/备系统服务器、WEB服务器、操作员工作站、便携维护终端、互换机、防火墙、打印机等设备构成8.2.2 车站级设备车站级设备重要为多功能表8.3 系统功能8.3.1 软件架构能源管理系统软件负责实时监视现场电力运营状况，并可对能耗数据，各类电力参数进行记录分析为保证电力参数监视的实时性，电力运营监视人机界面软件采用C/S架构由于各级别顾客对于能耗数据有不同的记录分析需求，且查询计算机位置分布，为保证系统良好的扩展性，故规定能耗数据记录分析软件采用B/S架构8.3.2 通用功能能源管理系统软件具有图形化的全中文人机界面、Windows的操作风格、模块化构造、易于使用、配备灵活及便于扩展等特点，并有如下重要功能：1）数据采集和存储功能自动采集多功能电表电能计量数据、电力参数（三相电压、电流、有功功率、无功功率、功率因数、频率等）以及设备运营状态，并将采集到的数据按分类、分项和分户规定进行归类；将采集到的数据自动存储到数据库中2）实时监测功能对所有供电回路、设备具有实时自动遥信和遥测功能；在人机界面上显示供电系统模拟图；在人机界面上实时显示设备运营状态及电力参数；以图表的形式显示指定电力参数任意时间段（三相电压、电流、有功功率、无功功率、功率因数、频率等）的历史曲线。
3）数据记录和分析功能按照能耗记录报表规定，对采集到的数据进行记录计算；按照日、月、年和时段计算分类、分项和分户能耗数据以及均值（人均、单位面积均值等）4）数据查询和显示功能用棒直图显示按日、月、年和时段的电度累积值；用趋势曲线显示电压、电流等模拟量的变化状况；用饼图显示分类、分项、能耗的比例5）数据发布和远传功能能耗数据可在地铁公司内部OA网络信息平台予以发布和访问；能耗计量数据可远程传播至上一级的能源管理部门6）报表和打印功能根据顾客管理需求生成各类报表并可自动打印存档报表种类涉及：分类、分项、分户能耗的日报表、月报表、年报表；分类、分项、分户能耗的同比和环比报表；分类、分项、分户能耗的排序报表；按能耗指标计算的排序报表；报警记录报表；运营事件报表；其他顾客自定义报表7）顾客权限管理功能根据登录顾客的操作级别，系统可为其设立如下三种操作权限：系统管理员级：整个系统的管理参数设定等，具有最高操作级别；一般操作员级：进行平常的运营操作及维护；一般顾客级：可浏览部分系统信息；具有如下子功能：增长顾客及顾客口令设立（仅系统管理员具有此操作权限）；顾客口令修改及验证；顾客操作事件记录8）报警功能为了在第一时间发现各类故障并在最短时间内抢修好，本系统将所有故障报警设立为带时标、自动上传、自动存储，为系统操作人员提供可追溯功能，以便于结合存储的历史数据分析报警产生的因素。
1）故障报警（事件报警）设备故障报警：设备异常、其她故障报警等；设备操作记录：操作人员换班登录、操作记录等；（2）超限报警：功率超限、电压异常等 9）网络管理功能网络管理功能（即设备报警管理功能）对所有监测中的仪表进行报警管理，一旦仪表浮现异常状况，在网络管理画面都可以立即显示出，并且可以手动对报警信息进行解决8.3.3 专用功能1) 对采集的计量数据按照相应的能耗指标来评价其能源运用效率，其中建筑面积、常驻人员、日均客流量等具体数值可手动配备，以提高系统的灵活性；2) 可人工编辑分类、分项、分户用电的供电回路构成；3) 可对分类、分项、分户、供电回路一段时间内的任意时段计量数据进行记录分析；4) 软件自动对数据完整性进行检查，发现异常数据后自动报警；5) 各站变电所用电平衡分析；6) 变压器损耗分析；7) 可对全线用电进行逐级查询分析；8) 对用电回路、分类、分项、分户、单个供电回路用电能耗进行运营时间段和非运营时间段分析；9) 可记录分析全线各站分项用电的比例关系8.4 系统性能参数8.4.1 总体技术规定1) 选型原则选用的地铁能源管理系统应具有类似工程业绩，且至少有一年以上的成熟运营及其节能管理经验。
投标人应提供业绩证明文献和运营报告系统具有高可用性、可靠性、可操作性、可维修性和可扩展性系统软件应基于WINDOWS操作环境，并且对操作系统兼容性好系统软件有永久使用权，在任何状况下，招标人均有权开发、修改、维护系统软件2) 系统性能规定遥测响应时间：≤2s画面响应时间：≤2s电参数测量总误差：≤±1.0%信息传播误码率：≤10-6MTBF（平均故障间隔时间）：≥10000hMTTR（平均修复时间）：≤30分钟网络传播速率：以太网≥100Mbps，现场通信网络不不不小于56Kbps8.4.2 中心级设备1) 服务器系统配备2套系统服务器、1套WEB服务器，并配备一套人机接口设备（KVM）和一面服务器机柜，服务器机柜与机房的其他服务器应相配套（具体型式设计联系时拟定）人机接口设备（KVM）和服务器机柜涉及在服务器报价中服务器配备的实时数据库，应支持高速数据压缩和存档，每秒存储能力>6万点，支持常用数据库接口实时数据库费用涉及在服务器价格中服务器配备规定如下：技术指标技术规定品牌型号性能品质应不低于IBM、HP、Oracle、Fujitsu等出名品牌产品投标人提供具体品牌型号CPU类型和型号等同或优于Intel 至强Xeon X5690CPU数目和主频配备：≥1颗，≥3.4GHz，≥六核；最大支持2颗CPU。
CPU高速缓存≥12MB内存≥2×4GB 1.5V DDR3 RDIMM内存，最大支持192GB内接硬盘配备≥4块×300GB /10000rpm /SAS；最大支持8TB；支持热插拔光驱配备内置DVD-ROMI/O扩展性最大支持≥4×PCI-E（二代插槽）网络连接配备2个千兆网卡图形显示配备不低于512MB显存高性能图形卡（全高形态）提供原则显示接口1个高可用性系统有硬件部件自动侦错及损坏隔离功能的装置，配备1+1冗余热插拔电源和冷却电扇等部件，避免单点故障BIOS支持最新的UEFI BIOS技术高可靠性冗余配备的电扇、电源，规定满配，测试无单点故障；核心设备可以热插拔，涉及PCI设备、电源、电扇、硬盘驱动器有关功能具有先进的自动错误检测和修正程序具有智能监视报警功能能监视总线电压、电扇速度、CPU温度、硬盘工作状况等；支持远程管理，支持SMP；具有高度可靠性、开放性，支持主流网络合同涉及TCP/IP、SNMP、FTP、NFS等在内的多种网络合同构造及人机接口应为机架式构造其他提供投标设备正常运营需使用的特别支架、导轨、接头、电缆、光纤跳线等附件服务器系统软件、数据库软件、操作系统软件及工具软件应已涉及在服务器报价中，且数据库顾客数满足本工程项目及后来扩容的规定。
售后服务规定提供原厂商3年质保服务（3年部件免费，3年人工免费），供货时须提供原厂商针对本项目的服务承诺函原件两套系统服务器共用一套人机接口设备（KVM），人机接口设备（KVM）含在服务器报价中其配备不低于（涉及但不限于）如下的规定：服务器采用LCD KVM 控制器，其键盘、鼠标、显示屏及控制端整合为一体，通过一种控制台，可直接控制不少于4台服务器；采用不不不小于15＂TFT LCD 显示屏和工业级键盘、鼠标；支持原则机架式（19＂1U 高），支持热插拔；使用原则线缆直接与计算机连接；带OSD菜单设立管理功能；迅速巡检功能对电脑进行监视；支持SVGA，VGA以及Multisync 优良的图像品质，支持 1920×1440显示辨别率2) 操作员工作站系统配备2套操作员工作站配备规定如下：指标指标项指标规定品牌、型号投标人提供具体品牌型号解决器类型至强主频、缓存≥2260MHz，缓存≥4M，核数≥4解决器芯片数配备1片主板规格主板芯片组不低于Intel 5520扩展槽PCI-E内存内存类型DDR3-1333 ECC内存内存数量配备原厂2GB，可扩展至4GB以上存储规格硬盘容量、类型≥300GB /10000rpm /SAS配备数量配备2块扩展支架4个2.5英寸插槽视频/音频显卡芯片配备出名品牌的显卡，可支持2台显示屏同步显示不同画面显存容量≥512MB音频系统/声卡配备出名品牌的声卡, 配备USB 供电薄型扬声器网络及输入输出以太网接口≥2个10/100/1000MB国际出名品牌以太网卡其他4个。
