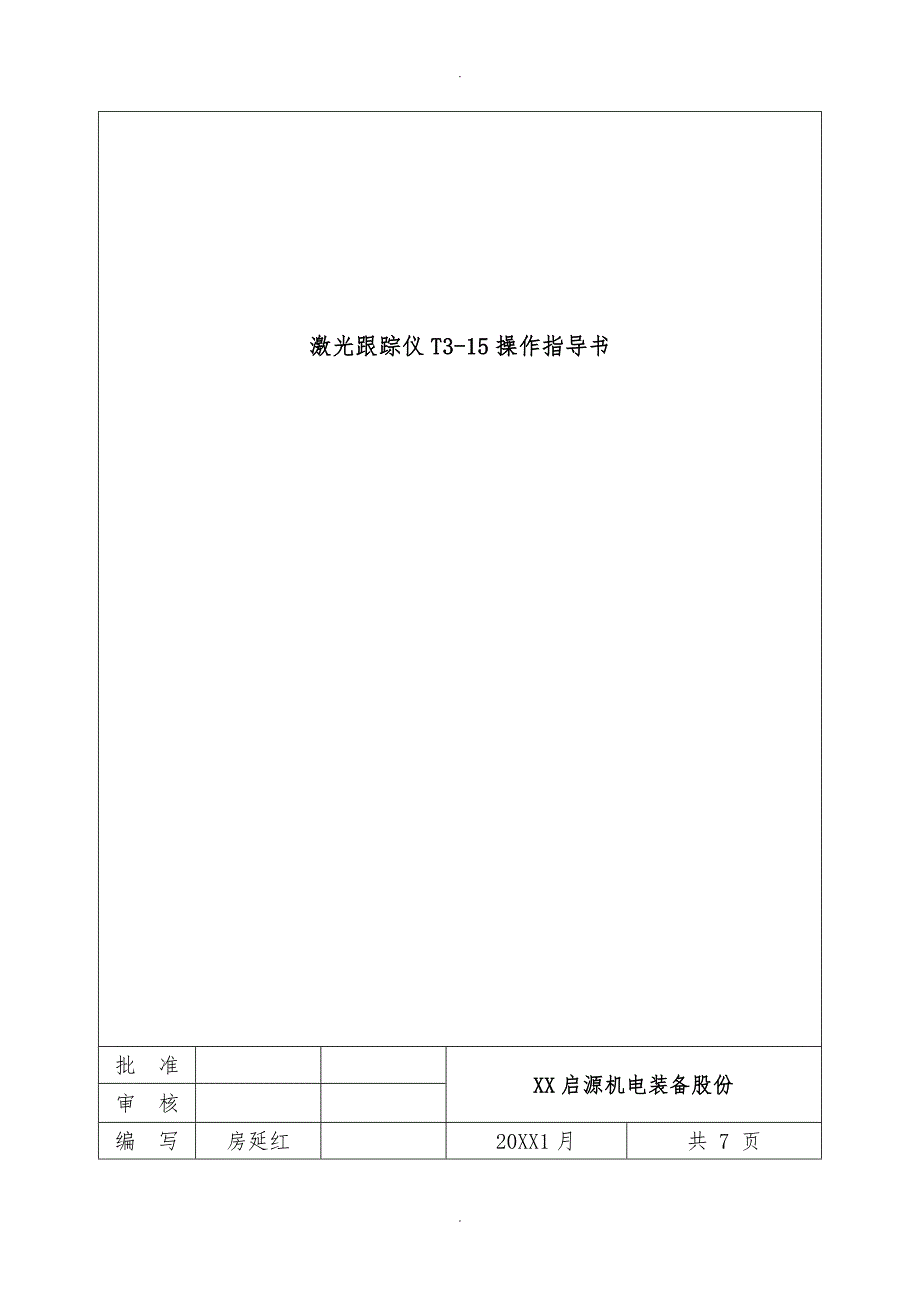

激光跟踪仪T3-15操作指导书批 准XX启源机电装备股份审 核编 写房延红20XX1月共 7 页..文件修订记录序号修订日期修订人修订页次修订方式版次号修订审批单编号..激光跟踪仪T3-15操作指导书1 软件名称：Metrolog/SILMA1.1 序 列 号：No.159541.2 软件授权文件的获取：插上软件狗；连接外网；双击Protection→Web Read→Programmer→installed successfully<提示> ；1.2.4 OK.2 开关机次序2.1 开机次序：电源〔黑色→伺服电机〔红色,主机移动时关掉2.2 关机次序：伺服电机〔红色→电源〔黑色3 网络设置：3.1 3.2 用于控制器与电脑的无线连接；用于控制器与智能测头的无线连接4 配置参数：4.1 初始参数文件：4048.PRM4.2 靶球校准的配置文件：Probe files→API Probes.plp4.3 I-Probe测头文件：4001_IProbe.prm5 预热预热15~30分钟后,跟踪头上红灯不再闪烁〔常亮：5.1 ADM：红外激光器,可断光续接；5.2 IFM：双频激光干涉仪,氦氖激光器,断光不能续接；5.3 校准软件：Trackercal 4.12 / 测量软件：Metrolog XG V13.0045.4测量软件：Metrolog XG V13.0045.5 位置坐标： AZ------水平转角EL------俯仰角 D------极径/距离注意：校准软件和测量软件不能同时打开6 环境传感器6.1 大气压力------自动测量6.2 空气温度------自动测量6.3 材料温度------自动测量,人工补偿7 校准软件：Trackercal 4.12使用：Azimuth------方位角Elevation------仰角7.1 3个角度校准空间/前后视/单点7.2 2个距离校准8 测座种类：8.1 SM-TM：定位座,4个,转站用；8.2 ESM：边沿测座,高度偏移25mm；8.3 SSM：平面测座,高度偏移25mm；8.4 SMN：圆柱销座,4个,其中英制圆柱销座〔1″1个,用于测量基准孔中心,也可当ESM边沿测座用8.5 HP：硬尖顶；8.6 SFA：球座〔1/4″；8.7 CB：标准球；8.8 2个用途：隐蔽点测杆+硬尖顶+英制圆柱销座配合〔通过摆动采点构造球用于测量指定点；球座〔1/4″+标准球+加长杆+英制圆柱销座配合,用于测量销孔。
9 测量软件Metrolog XG V13.004的操作：9.1 靶球校准的配置文件：Probe files→API Probes.plpI-Probe测头文件：4001_IProbe.prm9.2 快捷键：F2------取点,F3------采点,F9------机器回零；RMS------Root Mean Square〔均方差9.3 跟踪仪参数的设定：CMM→跟踪仪参数采样计数：500~1000测量固定点：仅好的RMS测量固定点：空间Tol.：0.2~0.59.4 测头的定义：测头→定义测头〔测头→复制〔右键→CMM测针直径：XX------依次数值进行补偿;N°<不同靶球对应不同的鸟槽的编号>：1------1.5″靶球2------0.5″靶球3------7/8″靶球激光------ IP3609.5 圆柱销座〔配合1.5″靶球的定义测头圆柱销座可以作为2个测头进行定义：以1.0″英制销座为例,径向补偿：直径定义为6.35〔销径1/4″法向补偿：直径定义为50.8〔2.0″9.6 智能测头IP360的标定打开开关,反复摇动IP360〔内置重力传感器,初始化绿 灯缓慢闪烁；定义测头：测头→测头名称赋名〔名称为IP360xx,更改后无法使用调整大地水平：CMM→测量斜面；测头→I-Probe→ 梯度〔○ 整体塑性定标〔○尝试偏置定标〔●注意：如找不到 测头→I-Probe该项,可对控制器的复位键〔RESET按一下,退出Metrolog XG软件,等1-2分钟后,重新进入软件,即可。
9.6.5选中定义测头→右键→校准选择→Select Stylus→选针→Calibration Stylus→Measure SMR→靶球测1点→I-Probe采点〔4点→自动关闭9.7 转站操作：操作步骤：将4个SM-TM定位座固定在工件的前后左右4个位置,高度错落有致；在站点1建立工件坐标系pcs1,进行测量后,再用靶球测量4个定位座的位置；选中此4点→从实际值定义〔右键→释放电机→关闭伺服电机；站点2→打开伺服电机→启动电机→回零→重复测量元素→用靶球测量4个定位座的位置〔和上次次序相同最佳拟合〔Bestfit的操作：参考系→最佳拟合→加载4个转站点→方向X,Y,Z→修改→计算→接受；9.7.1.5.2 CMM→激活探测双重坐标系→ Pcs2→Pcs1→选中4点→修改〔右键→修改族/参考系→〔第2行参考坐标系打√Pcs2→确定→坐标系窗口选择Pcs1→给出拟合误差定位座安装位置：机器移动,工件不动,定位座的位置,确XX位座相对工件不动〔工件以外；机器不动,工件移动,定位座的位置,确XX位座相对工件不动〔工件上；以下2种情况须考虑转站操作：机器使用过程中突然断电；使用环境温度变化较大,持续时间较长时,三角架会因热胀冷缩而发生变位。
9.8 元素测量的规定：平面Plane材料外切；平面外指定补偿方向,F2确认；采点至少3个圆〔圆弧Circle〔Arc指定投影平面〔平面；孔内或柱外指定补偿方向,F2确认；采点至少3个,前3点尽可能共截面圆柱/圆锥材料外切；指定近似轴〔直线/平面；孔内或柱外指定补偿方向,F2确认；采点至少5个,前3点尽可能共截面直线材料外切；指定投影平面〔平面；采点至少2个矩形指定投影平面〔平面；指定补偿方向〔内/外,F2确认；采点至少5个半圆键指定投影平面〔平面；指定补偿方向〔内/外,F2确认；采点至少5个椭圆指定投影平面〔平面；指定补偿方向〔内/外,F2确认；采点至少5个球指定补偿方向〔内/外,F2确认；采点至少4个9.8.9圆环指定补偿方向〔内/外,F2确认；采点至少9个9.9 公差的评定：形状公差：直线度 Straightness平面度 Flatness圆度 Roundness圆柱度 Cylindericity线轮廓度 Line Profile面轮廓度 Surface Profile位置公差：定向公差：平行度Parallelism垂直度Perpendicularity倾斜度Angularity定位公差：同轴度/同心度 Coaxiality/Concentricity对称度Symmetry位置度9.9.2.2.3.1 True Position9.9.2.2.3.2 Multiple Position9.9.2.2.3.3 Bidirectional Multiple Position9.9.2.3跳动公差：圆跳动Single Runout〔Circular全跳动Total Runout9.10 坏点的剔除〔元素重新计算：元素→细节→剔除坏点9.11 视图显示的设定点击元素→显示细节9.11.2 3D视图→显示设置→放大比例 尺寸→放大 标记大小〔矢量方向 字体大小9.12旗标设置3D视图→删除所有的旗标 设置类型→外观→T T →确定9.13报告输出内容设定：3D视图→旗标→设置类型〔右键附件A 量具维护保养记录表仪器名称激光跟踪仪制造商API型号T3-15编号4048/4001维护保养内容1. 激光跟踪仪属精密检测仪器,系统中的激光头及电路器件禁止自行拆卸,发生故障应整体返厂维修；2. 仪器非光学部分的表面保持干净整洁。
可用半干软棉布擦拭；擦拭时单 方向进行,动作轻柔,用力均匀；不可使用有机溶剂,以免破坏仪器工作表面；3. 鸟槽应干净,无污物,3个触点必须保持干净,无变形；鸟槽的位置对仪器回零操作至关重要,禁止触碰或受力；4. 所有光学器件应保持清洁,避免污染；5. 仪器长期不用时,应每隔1周将仪器拿出来,连机,通电,开机1小时以上,排除仪器内的湿气,防止仪器受潮或镜头霉变；同时,观察仪器使用情况和精度状况,以便故障及早发现,及早处理；6. 使用完毕后放在仪器箱中,保存在与工作时近似的环境条件下,以保证系统工作时保持理想的热稳定性.20XX维护保养记录月份状态保养人日期1月2月3月4月5月6月7月8月9月10月11月12月.。
