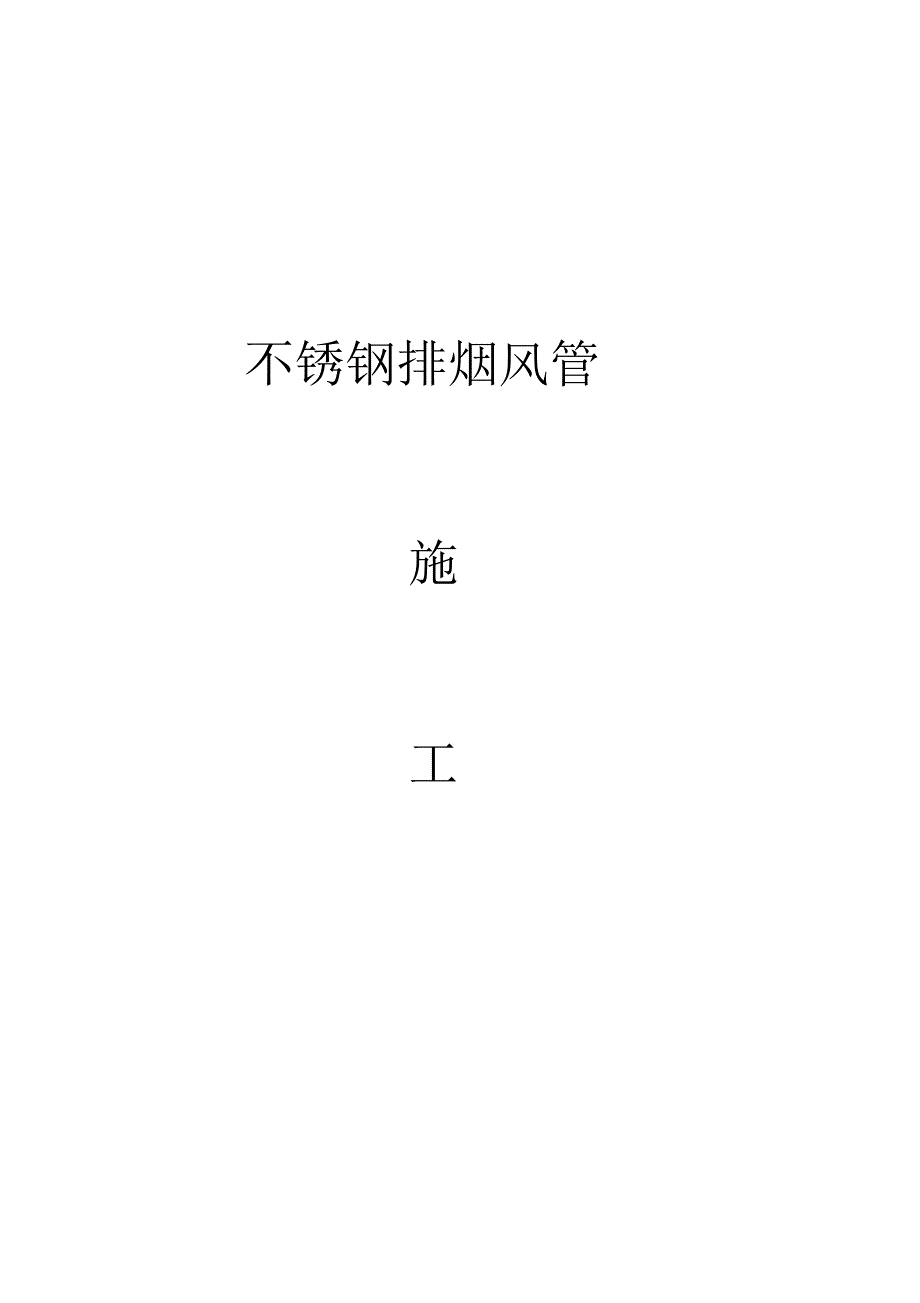

不锈钢排烟风管施工方XXXX集团股份有限公司2012.3.14一、 编制依据二、 工程概况三、 施工流程四、 材料使用五、 主要施工方法及措施六、 材料核算七、 主要材料机具表一、 编制依据1.1招标文件提供的不锈钢排油烟管的技术要求；1.2《通风与空调工程施工质量验收规范》(GB50243-2002 )二. 工程概况1、 方案名称：广州市XXXX排油烟风管施工方案2、 建设地点：广州市天河区3、 编制单位：XXXX集团股份有限公司4、 报价单位：XXXX集团股份有限公司5、 工程规模：XXXXXX4楼至顶层排油烟风管及阀件制作安装； XXXXX6 楼至顶层排油烟风管及阀制作安装三、 施工流程施工准备T选择材料生产厂家及品牌T材料报审T材料米购T现场验收T 加工场地活理保护地毯铺设T加工设备检查调试T图纸分解确定施工祥图T现 场放样下料加工T风管及管件制作氯弧焊焊接T焊接热影响区处理T漏光检测 及煤油渗透抽查T风管制作完成检查验收T风管保护运输T施工现场安装后检 查验收T安装完成后成品保护四、 材料使用1、 制作风管所使用的304不锈钢板材，应符合国家现行产品标准及生产厂家的企业标准，并应具有出厂合格证、检测报告等有关材质证明文件。
2、 不锈钢用料厚度为2.0mm3、 不锈钢风管法兰对接采用2 厚石棉垫料五、 主要施工方法及措施1、 确认其工作介质、压力、温度等技术参数和使用的材料材质、型号、规 格符合设计要求2、 不锈钢板采用折边后，采用氧弧焊焊接，以增加风管强度及密封管段 长度大于1250mm或总表面积大于1.5m2均应采取风管内不锈钢板折方焊接加 固措施3、 施工人员进入施工现场必须进行三级教育，安全交底，技术交底4、 为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现 场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求5、 不锈钢板在制作过程中，活理加工场地，铺设保护地毯等措施使不锈钢 板不受破坏；展开下料时，方法要正确，尺寸要准确6、 风管支架敷设是确保风管安装质量的重要一环，支架的安装位置要正确， 做到牢固可靠，风管垂直安装直径或长边尺寸小于或等于 400mm ,间距不应大 于4m ;大于400mm，不应大于3m不锈钢风管法兰与法兰之间垫石棉板平 行风管的坡度应满足设计及实际要求 其标高要符合风管安装的标高要求， 支架 位置不得安装在系统、风阀、检视门和测定孔等部位7、 要做好风管安装前的安装准备工作。
掌握好不锈钢板的技术特性，熟悉 施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高， 轴线、预留孔洞，预埋件等是否符合安装条件备足安装用的各类辅助材料，准 备好吊装机具和安装用的其它工具，对风管系统划线定位等工作8、 风管的组对：将成品或预制好的风管运至安装地点，结合实际情况进行 检查、复核，再按编号进行排列，风管系统的各部分尺寸和角度确认准确无误后， 即开始风管组对焊接工作9、 风管各管段之间的连接采用法兰对接，风管制作采用满焊、焊接后热影 响区采用钝化处理，接口处要求严密不漏风10、 风管支架安装方法和支架安装机具配备情况确定， 组对好的风管可把两 端的做为基准点，以中间为测点，拉线测量风管的连接是否平直，偏差大时要进 行调整，吊装前，选用支架安装机具的支点，是否正确、牢固进行检查，起吊前要仔细检查，桅杆、滑轮、绳索等是否固定，绑扎可靠并要活除吊装范围内的各种不安全因素起吊时，首先要进行试吊，当离地200 — 300毫米时，停止起升，再一次对吊装机具进行一次全面检查， 确认无误后，继续起升到所需高度把风 管固定在支、吊架上之后，才能解开绳索，拆移吊装机具11、 垂直十管经找正并固定在支、吊架上后，就可进行支管的安装。
立管可在水平十管安装前进行安装，支架间距不应大于4米，每根立管固定件不应少于二个风管垂直安装，垂直度的允许偏差每米不应大于 3毫米，总偏差不应大于20毫米；风管垂直安装，垂直度的允许偏差每米不应大于 2毫米，总偏差不应大于20毫米12、 不锈钢油烟风管穿越建筑物沉降缝时，需要设置柔性软接13、 防火阀安装1） 在安装前检查其结构，部件应灵活有效2） 边长大于等于630mm ,应设置独立支吊架3） 安装在防火墙一侧的防火阀，穿越防火墙与防火阀的连接的管段，采用厚度大于等于2mm的钢板制作，该管段在防火墙的孔洞用厚度大于等于 2mm钢板封隔，且用不燃材料填实4） 安装时应注意防火阀开关操作位置是否确定，调换易熔片是否方便，气 流方向是否正确5） 不锈钢风管垂直安装垂直度偏差不大于 3/1000 ;垂直风管与竖井风管连接最低点需增加油水收集装置垂直安装垂直度偏差不大于 2/1000 o6） 排风系统施工完成后，需要进行漏光检测及煤油渗透抽查14、 安装安全技术措施1） 工作人员必须熟悉和遵守本工种的安全操作规范， 凡未受过安全教育的施工人员不得参加施工作业；2） 焊接操作工必须持焊工操作证，无证人员不得参与焊接作业；3） 进入施工现场应穿戴好安全帽等必要的防护用品。
工作服应做到三紧（袖口、腰身、裤脚）；4） 进行风管折方作业时，作业人员应与设备保持安全距离；5） 垂直安装风管或材料时，应注意周围有无障碍物，特别注意不得碰到施工 现场电线电缆；6） 垂直安装风管时，应加溜绳稳住，防止冲撞吊装物品；7） 不得在未固定好的风管上或架空风管上站立；8） 垂直安装风管应在合适位置设置防止摆动的固定支撑架15、L50*50*5镀锌角钢支架承重不少于800kg六、材料核算1、 排烟管材质采用SU304不锈钢板厚度为2.0mm,每节长为2m ,每节之间以 法兰螺栓连接的方式连接2、 不锈钢风管主材1） 6楼至顶楼排油烟管1800mm 乂 1000mm x 166m，总重量为16533.5kg 每层二套支架，共计96套2） 4、5楼至顶楼排油烟管1800mm x 600mm x 176m，总重量为13612.5kg 每层二套支架，共计104套3、 风管支架用横担斜撑、力撑均由L50*50*5mm镀锌角铁固定制作；共有2 条主风管分别为：6楼至顶楼排油烟管、4、5楼至顶楼排油烟管4、 6楼至顶楼排油烟管所用支架总数量为 48套，C10X 30mm不锈钢螺栓864 套，风管法兰139套，法兰螺栓5560套。
4、5楼至顶楼排油烟管所用支架总数量 为52套，C 10X 30mm不锈钢螺栓936套，风管法兰147套，法兰螺栓4704套5、 L50 X 50 X 5mm镀锌角钢支撑力为800kg6、 4层、5层从6层合用一根管上天面七、主要材料机具表:机具名称规格/型号单位数量备注1折边机L=2000m m台12氯弧焊机套33台钻台14切割机台15角磨机台3 6手动葫卢台27保护地毯2 m208冲击钻台1。
