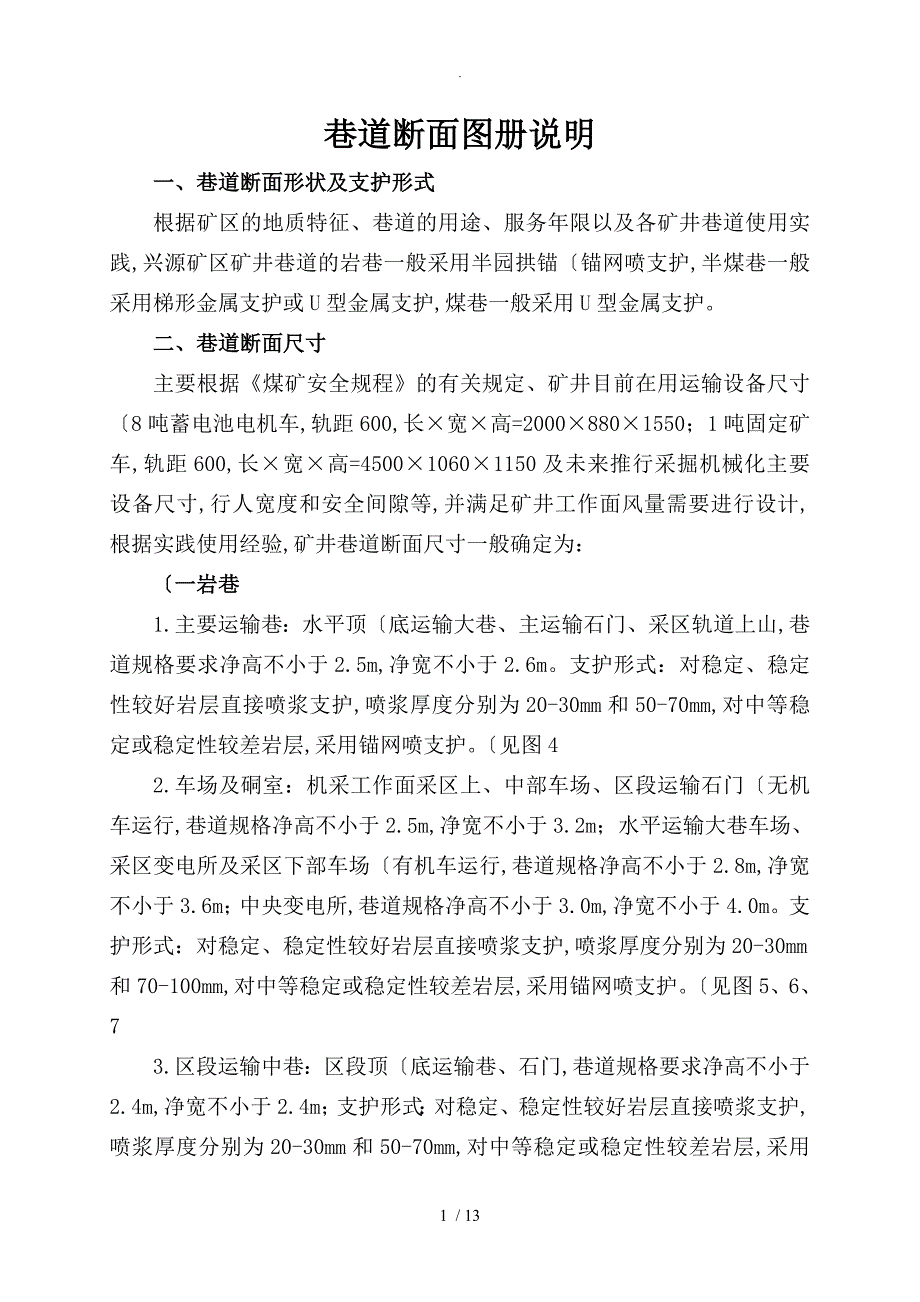

巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践,兴源矿区矿井巷道的岩巷一般采用半园拱锚〔锚网喷支护,半煤巷一般采用梯形金属支护或U型金属支护,煤巷一般采用U型金属支护二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸〔8吨蓄电池电机车,轨距600,长×宽×高=2000×880×1550；1吨固定矿车,轨距600,长×宽×高=4500×1060×1150及未来推行采掘机械化主要设备尺寸,行人宽度和安全间隙等,并满足矿井工作面风量需要进行设计,根据实践使用经验,矿井巷道断面尺寸一般确定为：〔一岩巷1.主要运输巷：水平顶〔底运输大巷、主运输石门、采区轨道上山,巷道规格要求净高不小于2.5m,净宽不小于2.6m支护形式：对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层,采用锚网喷支护〔见图42.车场及硐室：机采工作面采区上、中部车场、区段运输石门〔无机车运行,巷道规格净高不小于2.5m,净宽不小于3.2m；水平运输大巷车场、采区变电所及采区下部车场〔有机车运行,巷道规格净高不小于2.8m,净宽不小于3.6m；中央变电所,巷道规格净高不小于3.0m,净宽不小于4.0m。
支护形式：对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和70-100mm,对中等稳定或稳定性较差岩层,采用锚网喷支护〔见图5、6、73.区段运输中巷：区段顶〔底运输巷、石门,巷道规格要求净高不小于2.4m,净宽不小于2.4m；支护形式：对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层,采用锚网喷支护〔见图34.采区岩石上山：为采区溜煤、通风、行人服务巷道规格要求净高不小于2.2m,净宽不小于2.2m支护形式：对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层,采用锚网喷支护〔见图25.采区其它巷道：为一个采煤工作面服务的溜煤上山、探煤上山、回风巷、小硐室,巷道规格要求净高不小于1.8m,净宽不小于2.0m支护形式：对稳定、稳定性较好岩层直接喷浆支护〔喷浆厚度分别为20-30mm和50-70mm或扯中榴支护,对中等稳定或稳定性较差岩层,采用锚网喷支护或架棚支护〔见图1、13、17〔二半煤巷〔在2、3、5煤层所布置的巷道1.薄煤层沿煤运输巷：巷道规格净高不小于2.0m,上宽1.8m,下宽2.4m；支护形式采用工字钢棚支护。
〔见图142.薄煤层沿煤回风巷：巷道规格净高1.8m,上宽1.6m,下宽2.2m,支护形式采用工字钢棚支护〔见图133.薄煤层运输巷、回风巷：运输巷规格净高2.2m,净宽2.2m,回风巷规格净高2.0m,净宽2.0m,支护形式推广使用锚网支护及锚杆W钢带联合支护〔见图15、16、19、20〔三煤巷〔在6煤层所布置的巷道或全煤巷1.沿煤运输巷：巷道规格净高2.3m,净宽2.4m；支护形式采用U型钢支架〔见图102.沿煤回风巷：巷道规格净高2.1,净宽2.2m；支护形式采用U型钢棚支护〔见图93.沿煤溜子道、联络巷等：巷道规格净高2.0,净宽2.0m；支护形式采用U型钢棚支护〔见图84.沿煤机轨合一运输巷：巷道规格〔见图125.沿煤机采运输巷、回风巷：巷道规格净高2.5m,净宽2.6m,支护形式采用U型钢棚支护〔见图11三、道床参数与轨道敷设根据使用经验,主要运输大巷采用22Kg钢轨配1.2m的水泥枕木,轨枕下道渣厚度不少于50mm,上部必须埋住轨枕高度的1/2至2/3,道床宽度为轨枕长度加200mm区段运输巷及沿煤运输巷采用18Kg钢轨配1.2m的木枕木四、水沟及管线布置水沟一般布置在行人道一侧,其坡度与巷道坡度一致,断面形状为长方形或正方形,采用混泥土浇注。
管道一般布置在非行人道一侧,距巷道底800mm,电缆布置在管道上方,与管道间距大于300mm五、其它说明〔一对采区其它巷道,如溜煤上山、探煤上山、回风巷、小硐室等巷道,一般不设计水沟,在巷道断面及材料消耗计算时,应减去水沟部分〔二巷道喷浆厚度应视工作面岩性情况在作业规程中具体规定,在计算巷道掘进断面及材料消耗时,应根据工作面实际喷浆厚度情况另行计算图号：1设计支护参数表序号项 目设计要求允许误差〔mm1净宽20000～+2002净高20000～+1503喷浆厚度100≮设计值4基础深度水沟边250,无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格200×2000～+507毛断面〔m24.08+0.04＝4.12毛断面＝新掘巷道毛面积+水沟毛断面积净断面〔m23.56+0.04＝3.6从渣面算起,含水沟断面说明：每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m370.5340.004说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：溜煤上山、探煤上山、回风巷、小硐室等巷道图号：2设计支护参数表序号项 目设计要求允许误差〔mm1净宽22000～+2002净高22000～+1503喷浆厚度100≮设计值4基础深度水沟边250,无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格300×2000～+507毛断面〔m24.88+0.06＝4.94毛断面＝新掘巷道毛面积+水沟毛断面积净断面〔m24.31+0.06＝4.37从渣面算起,含水沟断面说明：每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m380.584.150.006说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：采区溜煤、通风、行人上山 〔作溜煤上山用时,可不铺设轨道 图号：3设计支护参数表序号项 目设计要求允许误差〔mm1净宽24000～+2002净高24000～+1503喷浆厚度100≮设计值4基础深度水沟边250,无水沟边2000～+10 05锚杆间排距800×800-100～+1006水沟规格300×3000～+507毛断面〔m25.76+0.09＝5.85毛断面＝新掘巷道毛面积+ 水沟毛断面积净断面〔m25.12+0.09＝5.21从渣面算起,含水沟断面说明：每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m390.634.760.009说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：区段运输巷、区段石门、采区总回风巷 图号：4设计支护参数表序号项 目设计要求允许误差〔mm1净宽26000～+2002净高25000～+1503喷浆厚度100≮设计值4基础深度水沟边350,无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格500×5000～+507毛断面〔m26.42+0.25＝6.67毛断面＝新掘巷道毛面积+水沟面积净断面〔m25.76+0.25＝6.01从渣面算起,含水沟断面说明：为行人方便,水沟必须铺设盖板,上、下山可不铺盖板每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m390.6650.025说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：水平运输大巷、水平石门、采区轨道上山〔水沟250×250mm。
图号：5设计支护参数表序号项 目设计要求允许误差〔mm1净宽32000～+2002净高25000～+1503喷浆厚度150≮设计值4基础深度水沟边300,无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格300×3000～+507毛断面〔m27.93+0.09＝8.02毛断面＝新掘巷道毛面积 +水沟面积净断面〔m26.87+0.09＝6.96从渣面算起,含水沟断面说明：为了行人方便,水沟必须铺设盖板每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m391.325.360.013说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：机采工作面区段石门、区段运输巷、采区上、中部车场〔无机车运行图号：6设计支护参数表序号项 目设计要求允许误差〔mm1净宽36000～+2002净高28000～+1503喷浆厚度150≮设计值4基础深度水沟边350,无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格500×5000～+507毛断面〔m29.83+0.25＝10.08毛断面＝新掘巷道毛面积+水沟面积净断面〔m28.65+0.25＝8.9从渣面算起,含水沟断面说明：为行人方便,水沟必须铺设盖板每米工程量材料消耗表材 料 消 耗锚杆数量〔根喷射材料〔m3网片〔块墙角材料〔m3111.1860.037说明：墙角喷射材料消耗=水沟断面积×喷射厚度； 每米巷道拱与墙喷射材料消耗=1.57×〔掘进宽度-喷浆厚度×喷浆厚度+2×墙高×喷浆厚度主要用途：水平运输车场、采区变电所、采区下部车场〔有机车运行。
图号：7设计支护参数表序号项 目设计要求允许误差〔mm1净宽40000～+2002净高30000～+1503喷浆厚度150≮设计值4基础深度水沟边500,无水沟边3500～+1005锚杆间排距800×800-100～+1006水沟规格500×5000～+507毛断面〔m211.51+0.25＝11.76。
