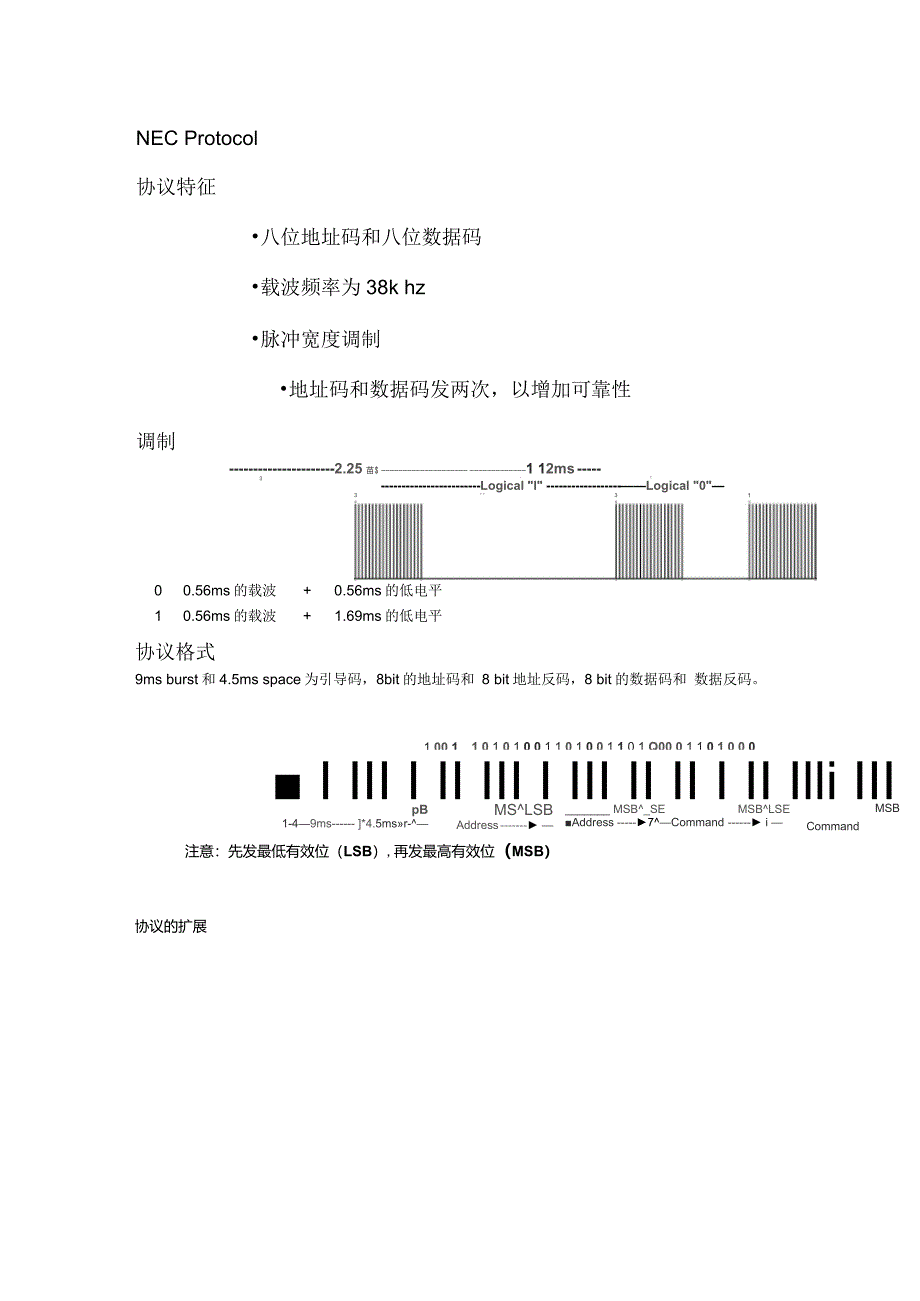

1 0 0 1 101 00 101010101 1 0 1 OOO 0 1 1 0 1 0 0 0NEC Protocol协议特征•八位地址码和八位数据码•载波频率为38k hz•脉冲宽度调制•地址码和数据码发两次，以增加可靠性调制 Logical "l" ——Logical "0"—3 ' ' 3 11 0 0 1 101 00 101010101 1 0 1 OOO 0 1 1 0 1 0 0 01 0 0 1 101 00 101010101 1 0 1 OOO 0 1 1 0 1 0 0 0 2.25苗$ 1 12ms 3 : j0 0.56ms的载波 + 0.56ms的低电平1 0.56ms的载波 + 1.69ms的低电平协议格式1 00 11 0 1 0 1 0 0 1 1 0 1 0 0 1 1 0 1 Q00 0 1 1 0 1 0 0 0■ I III I II III I III II II I II Illi III II I I IpB1-4—9ms ]*4.5ms»r-^—MS^LSBAddress ► — MSB^_SE MSB^LSE■Address ►7^—Command ► i —CommandMSB：9ms burst和4.5ms space为引导码，8bit的地址码和 8 bit地址反码，8 bit的数据码和 数据反码。
注意：先发最低有效位（LSB）,再发最高有效位（MSB）协议的扩展■ uimuHiLHimuiutSB9ms—4.—MSBLSBAddress —lowMSBLSB MSBiLSE MSBiAddress —Comnriand— Command ►:high 1 L9ms burst和4.5ms space为引导码，8bit的低地址码和 8 bit高地址码，8 bit的数据码 和数据反码附一份天敏TV Baby电视卡的波形图:地址码00电源键：10 静音：06 Video Setting:1ESn apshot:05 Pause:4D Video Default:OAHide Pan el:0B CH+:32 CH-:00VOL+:OD VOL-:15 REC:54Full Scree n:1C AV Source:021AJ： 0E地址码00进/出盒：CO播放/暂停：A8 上一曲：18 下一曲：E8快倒：98 快 进：D8 停止：58附日菱电视遥控(55K8C)编码他的地址编码有13位0 0111 0001 0000,其它的与NEC编码是一样的：节目+ ： C8 节目-：E8 音量+ ： 08 音量-:28 菜单：74据说，LA7641也是13位地址，长虹彩电有些用了此芯片做遥控器Nokia NRC17 Protocol 诺基亚远程协议控制标准• 特征• 8 bit数据码，4 bit地址码4 bit替代(sub — code)•载波频率为38k hz•二相编码•传送一位的时间为1ms调制! —500ps―► 1 —500|js―►!1 2 ]Logic ・T—SOOjjs—► —SOO^js—I 1 iLogic注意：先 mark然后space为1协议标准1, 准备脉冲 先0.5us的mark然后2.5ms的space2, 起始位始终为1;3, 替代码（sub-code） 可以拓展地址4，不支持数字键重发，支持Philips RC-5 Protocol特征• 5 bit 地址码和6 bit 的命令码•二相编码（曼切斯特编码）•载波频率36k hz•传发送一位的时间1.778ms调制Logic 'V注意889us的mark和889ms的space为0（注意区分nokia标准）协议标准S1 S2总是为1 （所需时间为1.5bit时间）T 为触点 （来区分健是否松开）5 bit地址 6 bit的数据先发MSB （最高有效位）创维25N61AA采用的是 PT2210芯片（与SAA3110兼容），晶振432KHZ，地址码:部分遥控命令码如下： （来自网站）0016进制功能16进制功能00010交替01111菜单02212r t033130441405515 |06616屏显07717互动平台0881809919A体靑0A1A环绕声0B图像模式1B0C电源1C屏保0D静音1D童锁0E定时21万年历0F淸除22数码安全29单独听2A伴音制式2F彩式制賞Sony SIRC Protocol有三个协议版本V Max 三 24mS ■Keys0 123 45|6|0123 45 67Y = 29 4mS A15 bitrtast囹E可可CommandDeviceExtended[E]D]1[2[3[4]5]E[0|1]2]3|4] 12 bitF Max = M.4mS A|S|O| 订2|3|4]5|6巾| 1 |2]3|糾0丨 1 |2[3|4|$|6[7] 20 bit•特征• 12bit ,15bit ,20 bit 三个版本 （这里描述 12bit ）• 5bit 地址码和7bit 数据码•脉冲宽度调制•载波频率40k hzBit 时间 1.2ms 0.6ms调制Logical VLogical T: 1.2 mi — 600ps―►■X— BOOps—— 600ps—►：1 1.2ms mark 和 600us space0 600us mark 和 600 us space协议1 1 00 1 00 1 0000E i!LSB msb^lsb msb^L-*-Stari->^ * Command * [ Address ►-12.4ms 的 mark (brust ) 0.6ms 的 space 引导码红外遥控协议分析之：美的空调（R51D协议美的空调（R51D ）协议一次按键重复发两次，前后两次完全一样，上个图片:前、后两次完全一样，下面再发一次前面部分的图片:包括：引导码、8位地址码、8位地址反码、前8位数据、前8位数据反码、后 8位数据、 后8位数据反码、后置单脉冲其中地址码是：1011 0010 （ B2）下面就各部分分解说明：引导码：4.5mS发送、4.5mS间隔:1”： 0.56uS 发送、0.56*3uS 间隔:“0” 0.56uS 发射、0.56uS 间隔:后置单脉冲：0.56发送、4.5mS间隔:附上几个按键的16位数据码：摆风：6B E0强劲：F5 A2清新：F5 A3数显：F5 A5关：7B E0开：根据温度不同数据码不同，下面一一列表:17 度:1F 0818度:1F 1819度:1F 3820度:1F 2821度:1F 6822 度:1F 7823度:1F 5824度:1F 4825度:1F C826度:1F D827 度:1F 9828度:1F 8829度:1F A830度:1F B8风向：1F 44。
