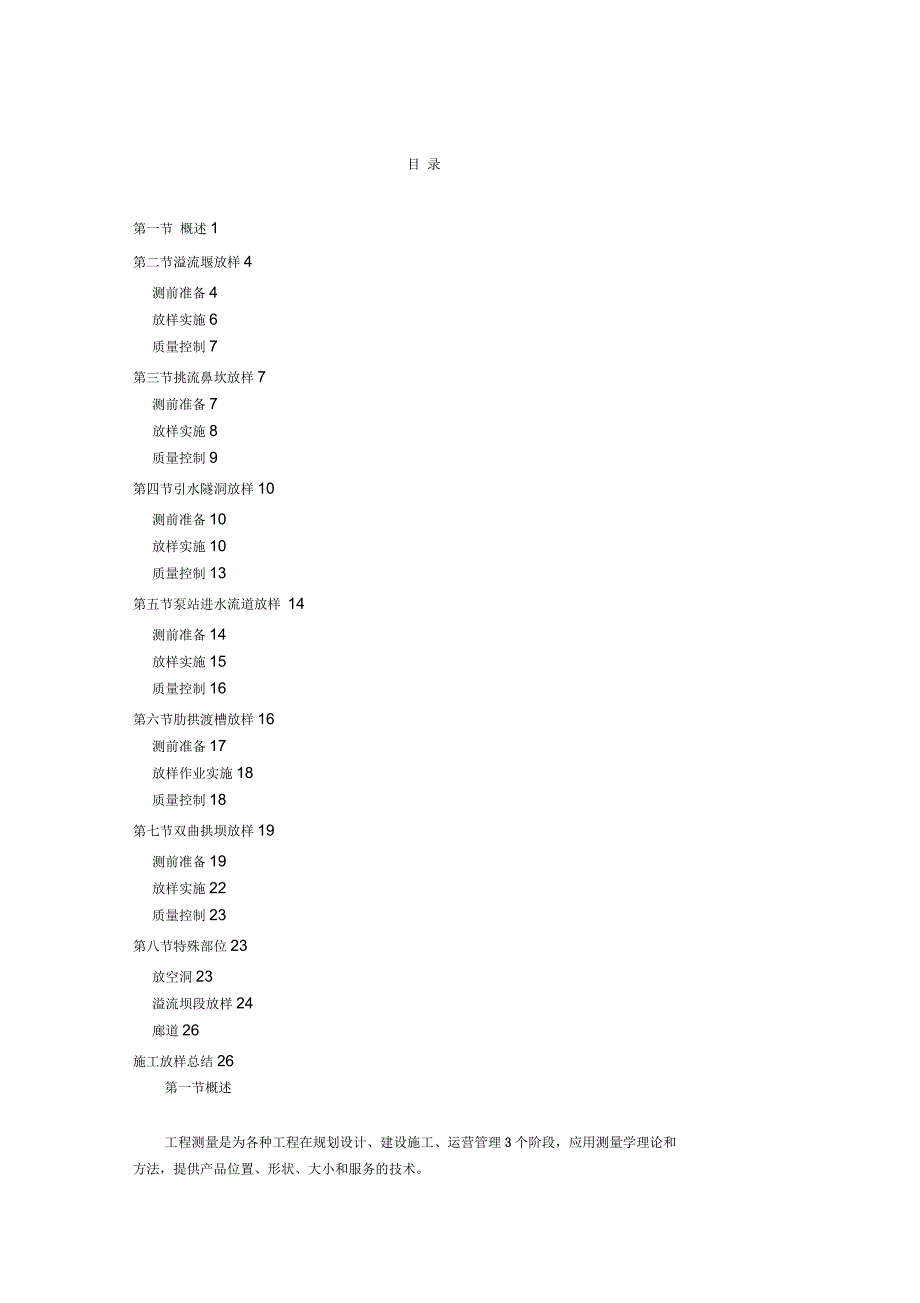

目 录第一节 概述1第二节溢流堰放样4测前准备4放样实施6质量控制7第三节挑流鼻坎放样7测前准备7放样实施8质量控制9第四节引水隧洞放样10测前准备10放样实施10质量控制13第五节泵站进水流道放样 14测前准备14放样实施15质量控制16第六节肋拱渡槽放样16测前准备17放样作业实施18质量控制18第七节双曲拱坝放样19测前准备19放样实施22质量控制23第八节特殊部位23放空洞23溢流坝段放样24廊道26施工放样总结26第一节概述工程测量是为各种工程在规划设计、建设施工、运营管理3个阶段，应用测量学理论和方法，提供产品位置、形状、大小和服务的技术工程测量在不同的阶段任务也不相同规划阶段主要任务是工程勘测；建设阶段主要内容是施工测量和监理测量；工程运营阶段主要任务是安全监测监理测量是检查并审核施工测量数据，以确保工程质量，主要开展施工控制网复测、 施工放样检测、施工质量抽查、施工图审批等，是监理的主要工作监理在测量放样工作的主要内容：检查施工测量仪器的检定资料及是否在有效期内使用；协同业主、设计向施工单位移交测量基准点和控制点成果； 审查测量技术方案；审查施工单位控制网轴线是否有质量保证措 施，布点是否牢固稳定，并深入现场抽查放样工作质量；对控制网、轴线等闭合差校核，检 查误差值是否在允许范围内，施工放样记录是否齐全、完整。
施工测量工作内容主要有：1、施工控制网建立（施工控制网、安装控制网）2、施工放样3、质量检测施工控制网的特点施工控制网具有控制范围较小，点位密度较大，精度要求较高，点位使用频繁，受施工干扰大的特点具体包括：1、施工控制网大小、形状、点位分布应与工程范围、建筑物形状相适应，点位布设要 便于施工放样2、控制网不要求精度均匀，但要保证某方向、某几点或局部的相对精度较高3、投影面的选择应满足“控制点坐标反算的两点间长度与实地两点长度之差应尽可能 小”的要求4、平面坐标系可采用独立坐标系（施工坐标系），其坐标轴与建筑物的主轴线平行或垂 直施工控制网施工控制网一般基于施工坐标系， 通常分二级布设，第一级为总体控制，第二级直接用 于施工放样施工控制网的精度由工程性质决定， 一般精度不必具有均匀性， 而应具有方向 性，有时次级网的相对精度不低于首级网安装控制网安装控制网基于独立坐标系，一次布网，直接布设成高精度的全面网，用于金属结构、 设备的安装施工放样施工放样的任务是将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求，以一定精度在实地标定出来，作为施工依据对于相当多的工程，施工规范中没有具体的测量精 度的规定，需根据建、构筑物的施工允许总误差的大小，采用“等影响原则”、“忽略不计原则”等，在测量、施工、制造几方面之间进行误差分配，以确定测量工作的最大允许误差，从而根据它来制定测量方案，一般以施工允许偏差的1/2作为测量限差。
水利工程施工测量是将水利工程建筑物的设计的位置标定在实地上，指导工程施工水工建筑物有其自身特点：工作条件的复杂性、设计选型的独特性、施工建造的艰巨性、工程 效益的显著性、环境影响的多面性其特点表明：水利工程测量工作环境差、建筑物种类多样、需要运用多种测量放样方法 等水工建筑物施工测量放样有代表性的有：溢流堰、挑流鼻坎、隧洞、泵站进水流道、肋拱渡槽、双曲拱坝、及其它特殊部位(放空洞、廊道、溢流坝段等)为了进行水工建筑物的施工放样，首先必须了解和运用相关的规范，主要规范有：《水利水电工程施工测量规范》(SL52-93)《工程测量规范》(GB50026-2007)《国家三、四等水准测量规范》(GB/T12898-2009)《施工质量验收评定标准一混凝土工程》(SL 632-2012)《施工质量验收评定标准一水工金属结构安装工程》(SL 635-2012)《水电水利工程施工测量规范》(DL/T 5173-2012)《水电水利工程施工规范》(SL303-2004)常用施工放样主要技术指标建筑物主要轴线点点位中误差限值轴线类别相对于邻近控制点点位中误差(mm)土建轴线士 17安装轴线士 10模板制作安装施工质量标准项目质量要求(mm)结构特边线与设计边线钢模：允许偏差10mm木模：允许偏差 15mm结构物水平断面内部尺寸允许偏差士 20mm滑模制作安装施工质量标准轨道安装高程允许偏差± 5mm滚轮及滑道间距允许偏差士 10mm轨道安装中心线允许偏差士 10mm接头处轨向错位允许偏差± 2mm施工测量放样流程nuKA二绘"■强因北面图表尺亏.计算成档数据1sis/但———W挣制点产：匚一 J架/，•检根测设足翼帆点线、.采集存储 放邓加力业检妆M步进行..'•••，：」二展小;内亚号4 LX ”‘款亚r^-|瓦康，山［冏・：..；施工放样原理作为施工依据的测量过程将设计图上建筑物的平面位置和高程以一定精度标定到实地, 称为施工放样（简称放样或测设）。
工程施工以放样数据和放样出的标桩为依据放样首先由控制点和放样点的已知数据计算出放样元素，再以控制点为基础，根据放样元素，通过实地测量来确定放样点的实地位置施工放样的方法灵活多样，实质上不外乎测角、量距和测高实际工作中，需要根据工程类型与特点、工程现场周围条件、 放样要求的精度、控制点的分布情况、施工计划以及人 员技术和仪器设备条件等合理选择放样方法1、平面位置放样方法建筑物的形状和大小是通过其特征点在实地标示出来的，因此，点位放样是建筑物放样的基础建筑物平面位置常用的直接放样方法有：直角坐标法利用点位之间的坐标增量及其直角关系进行点位放样，适用于放样点离控制点较近（一般不超过 100m）,且便于测量的地方极坐标法、全站仪坐标法利用点位之间的边长和角度关系进行点位放样直接坐标法根据点位设计坐标以全站仪或GPS测量技术直接进行点位放样与极坐标法不同的是，该法不需事先计算放样元素，直接利用坐标进行放样且操作方便距离交会法利用点位之间的距离关系通过交会的方式进行点位放样角度交会法（方向交会法）利用点位之间的角度或方向关系进行点位放样边角交会法利用点位之间的角度、距离关系进行点位放样铅垂线放样包括经纬仪（全站仪）+ 弯管目镜法、光学铅垂仪法、激光铅垂仪法。
对于需要精密放样的工程，通常采用归化放样法其方法为首先采用直接放样法确定放 样点的临时桩，再对临时桩进行精确测量，算临时桩位置与设计位置的差值，然后根据差值对临时桩位置进行修正（归化）重复测量和修正，直到放样点实地位置达到要求的精度为 止采用归化放样法进行角度、距离、高程放样，应采取不同技术手段进行修正，例如，角 度放样可采用多测回修正法，距离放样加尺长、温度和倾斜改正等2、高程放样方法高程放样包括水准仪法放样、三角高程测量法、全站仪中间高程传递法水准测量法一般采用视线高法进行高程放样当高程控制点与放样点之间的高差超过水准尺高度时，可用悬挂钢尺来代替水准尺放样三角高程测量法一般是指全站仪高程放样法，通常对于起伏较大的工程， 水准测量放样困难，可采用全站仪高程放样法全站仪中间高程传递法，将全站仪安置于已知高程点和测设点之间，使前后距离大致相等，不量仪器高，若为同一目标棱镜，不改变目镜高的情况下，镜高也可省略，分别测量出 已知高程点与测设点的高程，求得两点高程之差由于前后距离大致相等， 视线下地形相似，仪器两端视线距离相等处的折光系数可视为近似相等所以大部分误差抵消， 精度高，其主要优点是同时测定测设点的平面位置和高程，是全站仪放样中使用的主要方法。
3、空间点位放样方法空间点位放样通常采用全站仪极坐标法放样步骤为：全站仪在已知控制点上设站，输入测站数据（三维坐标、仪器高、目标高和后视方位角）和目标点数据（三维坐标），全站仪自动计算出目标点的放样数据（方位角、斜距和天顶距），指挥棱镜接近目标点并跟踪测量，直到观测数据与放样数据差值为0,即可确定目标点的实地位置第二节溢流堰放样测前准备1、资料收集整理：收集现有设计图纸资料、控制点资料、工程规范、施工方案等；阅 读设计图纸、验证设计坐标或几何尺寸、技术文件、分析特征点线、制定放样方法；2、放样数据计算：建立溢流面放样坐标系，其设置为沿溢流堰孔中流水方向为X正方向，右侧为Y正方向分析溢流堰面的组成元素，对设计图进行逐项检查，有疑问应向设计 部门提出解决对曲线进行详细的计算， 计算方法有三种，可根据具体情况进行选择，应分别由两人用不同方法计算后相互校核，若是编程还需对模型及输入数据的正确性进行检核；方法一、利用可编程计算器进行计算，其特点简单实用，但手动输入计算器、转抄记录本、键入全站仪、任务重、效率低、环节多易出错、只用作抽查复核方法二、利用电子表格进行公式化计算，以一列为自变量为X,另一列Y值编辑公式对自变量X引用，X以一定步长与 Y两列向下填充，即得到曲线上的曲线竖直面点坐标（这时 的Y值为竖直向高程），此方法简单实用工作量小，数据修改快，可重复使用，打印纸质或保存电子文档，或插入两列（点名、偏距） ，重组后输出到全站仪，供放样时调用，这是一 种简单高效的方法。
利用电子表格计算出列表数据进行展绘，生成设计断面图、平面图方法三、利用CAD直接计算：圆、椭圆曲线可在 CAD中直接绘出（椭圆按长短轴绘出）, 哥曲线指数曲线则需通过内置的 LISP或VBA编程的方式（或从电子表格数据展绘），从图中 提取信息作为放样数据二『埃占施困1绘出堰面曲线后,根据滑模轨道与堰面间的垂距偏移，即为滑模轨道的安装曲线 （可以是上轨面、下轨面或轨道中线），作为轨道制作、安装放样的依据混凝土建筑物轮廓放样点的点位限差（mm）主坝、厂房、船闸、升船机及泄水建筑物的主体结构点位限差平囿高程面板堆石坝的面板、各种导墙、坝体内的重要结构物（井、孔洞、正垂孔、倒垂孔）及洞衬砌等±20±20副坝、围堰、心墙、护坦、护坡、挡墙及附属建筑物±30±30竖向测量放样点的点位限差 （mm）项目相邻两层中心线偏 离限差相对基础中心 线的限差厂房、开关站等混凝土建筑物的构架、立柱±3±20闸墩、栈桥墩、船闸、厂房、升船机等的侧墙± 5±25放样实施1曲就，立山隶横生洞91已洸筑壕堵■■出』税效畤卦£附快轨道制作放汴溢流面放样：1、滑模轨道制作放样从CAD 中按一定间距提取偏移后的数据 用以加工轨道，在加工平台上定出 放样矩形网或正交轴线网用于轨 道曲线放样，通常平台不会很大， 因此需对轨道分段，根据实际平台 大小先在CAD图中进行分段，图 上分段完成后，通过平移坐标提取 出各段的放样数据，然后在平台上 按各段数据放样，放样时利用钢带 尺量距，每次读数精确到 1mm, 以右向为里程，纵向为高程，纵横 网格式放样；也可以用全站仪配合钢尺极坐标法放样。
2、溢流孔两侧墩墙模板上埋件、堰面曲线放样堰面两侧墩墙施工至溢流面高程，墩墙模板架设后，先对模板进行检查，调整完成后在侧模板上下游两端及中间分别测定三处的X坐标（里程），用钢尺检查平距，误差在限差范围内即进行分段平距丈量，按放样间距，分段丈量主要是为了避免丈量。
