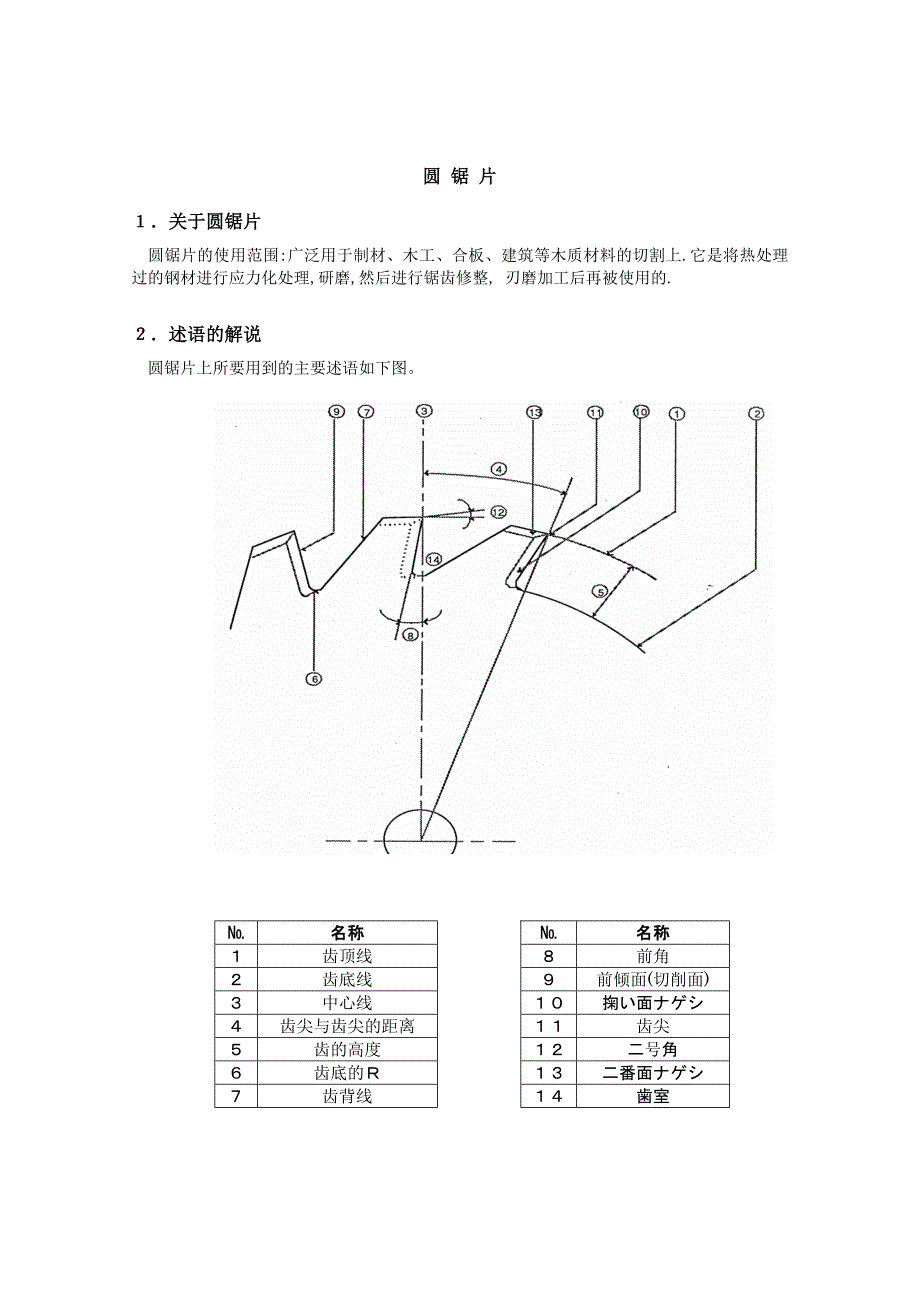

圆 锯 片１．关于圆锯片圆锯片的使用范围:广泛用于制材、木工、合板、建筑等木质材料的切割上.它是将热处理过的钢材进行应力化处理,研磨,然后进行锯齿修整, 刃磨加工后再被使用的.２．述语的解说圆锯片上所要用到的主要述语如下图№ 名称 № 名称１ 齿顶线 ８ 前角２ 齿底线 ９ 前倾面(切削面)３ 中心线 １０ 掬い面ナゲシ４ 齿尖与齿尖的距离 １１ 齿尖５ 齿的高度 １２ 二号角６ 齿底的Ｒ １３ 二番面ナゲシ７ 齿背线 １４ 歯室３．齿形的种类,特征与用途选择锯片时,如果锯片的齿形,角度不适合切削条件的话,切割感会很差,得不到很好的效果.标准的齿形如下:3-1 竖切齿竖切齿形的前角通常为 15°～30°, 它容易切削材料的竖向纤维.但是切较硬的材料的话前角角度要小一点3-2 兼用齿兼用齿是横切木材纤维的最合适的齿型.关系到齿头的阻力较大,前倾面要进行加工.这样可减少切削阻力,容易切割,而且切割面也漂亮3-3 横切齿横切齿形是种专用于横切材料的齿形,其特征是为了防止咬入过多,形状是山形 .至于回转方法左右随便哪一方都能使用.因此在使用途中可以反过来再使用,但因齿尖的切削阻力等问题除特殊场合外效果不怎么明显。
3-4 复合齿形主要用于材料的竖切及横切的粗切上,在欧美使用最多3-5 斜切齿因斜切齿通常不进行锯齿修整所以能提高硬度.为了将侧面阻力变小点,面向刃头对锯体的万十部的两面进行适当的均衡的斜度磨削.切断面非常漂亮,作为精密切削广泛用于各种木材,轻金属化学产品等各种产业领域3-1 竖切齿3-2 兼用齿3-3 横切齿3-4 复合齿形3-5 斜切齿４．决定圆锯片性能的主要因素4-1 材料及硬度因圆锯片是用热处理过的钢材的本身来做成刃头的,所以材料使用 JIS G4401 上规定的SK-5 或在使用上具有同等性能的材料.因不得不拥有材料特性好,切割感好,要有韧性,寿命,所以在 JIS 規格（JISB4802）中,其硬度规定在 HRC43°～54°的范围内电动工具上用的圆锯片的硬度大都在 HRC48°～52°范围内※SK-5在 JIS 铁工记号中,炭素工具钢被称为 SK(S：steel K：工具)可分 7 种,SK-5 主要用于带锯,圆锯,冲压模具等.基本素材含有 Fe(鉄)、C(炭素)、Si(硅)、Mn(锰)、P(磷)、S(硫)等.其成分构成如下表表 1 工具钢成 分 （％）JIS G4401記 号 Ｃ Ｓｉ Ｍｎ Ｐ ＳSK－5 0.80~0.90 0.35 以下 0.50 以下 0.030 以下 0.030 以下＊刀体大约在 800℃下进行淬火,在 HRC42°～51°内按规定硬度进行回火。
※HRC(Hardness Rokwell C scale)洛氏硬度:把金刚头压在材料上 ,根据凹进的深度来算出硬度 .按荷重种类的不同可分为HRA(加重 60Ｋｇ)、HRB(加重 100Ｋｇ)、HRC( 加重 150Ｋｇ)比如 HRA90.5 是指用加重 60Ｋｇ的洛氏硬度来测得其硬度为 90.54－2 轴向晃动要取得良好的切断面,锯片不能晃动且与回转数相应的张力(腰)也是必要的.还有为防止使用时的振动锯片本身不能有厚度偏差.JIS 规定如下表 2表 2 (单位：mm)锯片外径 300mm 以下 350mm～610mmJIS B4802 轴向跳动规格 0.5 以下 0.9 以下マキタ电动机标准规格 0.3 以下 0.4 以下4－3 锯齿修整及刃磨锯齿修整:为了避开锯片本身与材料的摩擦将齿刃交替或左右排列,使得齿刃的摆幅比锯片刀体厚.在切割时锯片周围发热及锯弯,难送料都是剧齿不整或过大、过小而造成的原因.锯齿的摆幅以锯片厚度为基准设定在 1.2～1.8 倍之内.调整锯齿:用砂轮或锉刀来加工成所规定的齿型,角度,此时必须注意齿距还不整,齿刃还没淬火。
4－4 齿刃及齿数因齿型基本上有竖切,横切,兼用 3 种形状,所以有必要根据实际情况来选.一般锯材阻力与齿数成比例,切削材料厚一点的话齿数少一点,切削材料薄一点的话齿数多一点为了能够稳定切削,切削粉屑能够顺畅排出最理想的是用 3～4 个齿来工作.(如图七)4－5 应力化（Tensioning）4－5－1 所谓应力化并不是锯片单加工成水平就好了.而是有必要实施应力化加工.其理由有以下 2 点① 离心力：旋转锯片,因离心力锯身会朝外周边伸长.这就象是两侧拉一张纸,被拉的一边是笔直的,朝向中央的是弯曲的,道理是一样的.不用说锯身的伸长度与锯片的直径,厚度及回转数成比例② 热膨胀：以规定的回转数来锯材料在锯片的周围产生切削热量,摩擦热量 ,这种热量会引起相应的膨胀因此,锯材时要预算出因离心力而引起的锯身伸长程度和因热量而引起的膨胀程度,为了能够水平切割,锯身处拥有松紧即张力是必要的.松紧是否适当对锯片使用上的效率有很大影响.极不恰当的锯片在使用上不仅没有价值也是发生事故的隐患如上所述,将因伸长及膨胀等产生的不平衡力的储藏源即张力来符合使用条件,进行均等适量地锤打,这就叫张力调整.松紧的多少就是腰的强弱.如图 9,将锯片的半径分成 3 等份,分别是万十腰、中腰、歯腰(从最里侧开始叫).在各部位,根据锯片的回转数,直径,厚度,齿型进行相应的锤打,生成相应的张力,维持水平回转,给予笔直锯材能力的就叫张力调整作业.4－5－2 完全应力化后的锯片状态因为应力化是对锯片两面边进行均等的平衡量调整边充分压伸,实施张力调整而成,所以将锯片水平放在金针上,握住靠身侧锯片轻轻抬起,调整水平规使锯片的外径对准水平规,能看到中央到外周有条微微弯曲的缝隙。
参照图 10)又,用半径长的直尺来确认半径的松紧时可看出中心到齿根之间的中腰部张力已充分分配到位.即使旋转定规确认锯身的所有部位其松紧必定是均等分配.因此松紧状态是应力化的重点接下来根据图 11 来说明对准直尺时的锯片松紧缝隙.A)万十腰重心过重的话不恰当B)重心放在中腰部,跟万十腰的平衡不良.C)齿腰部放得过强不恰当.D)一部分有张力不恰当.上述张力不恰当状态下被使用也很多,这就抹杀了圆锯片的真正价值.以图 12 来解说理想的锯腰首先用等同于锯片直径的直尺(a)对准锯片可看到中央部到外周之间有条微弯曲的间隙;再用等同于万十腰长度的直尺(b)对准万十腰部可看到它与直尺紧密结合或是仅仅有一层纸厚的间隙;另外用等同于锯片半径的直尺(c)对准半径可看到以中腰为中心有条弯曲弧线,此时才是最恰当的张力状态.尚且要不破坏这种状态时的平衡量,根据回转数,锯材种类,性质来寻求锯片整体的松紧度即程度又,如图 13 将锯片垂直倒立,无论推锯片的哪一侧都必须是同等力量,同等程度的凹入.如不这样的话就叫「片かぶり」.即使特意进行适当的张力调整,「片かぶり」也是无济于事.只有万十腰、中腰、歯腰整体的张力平衡都调整好,没有「片ぶり」才是完全应力化过的圆锯片.4－5－3 必须进行应力化时的状态锯片根据直径,厚度,齿型等各种条件制造而成,并根据使用目的进行适当的应力化,但长时间使用,在运转上会引起伸长程度的变化及因反复进行锯齿调整,破坏了锯片周边被伸长的腰的平衡量,回转时会发生音响,锯身晃动,大大减半了切削的效果.象这种情况不仅不能好好使用,也伴有危险性,所以必须立刻进行腰的修整.对于正确施加腰后的耐久性来说,根据锯片的使用时间,切割材料的硬度,种类来作出同样的判决是很难的.但从锯片的厚度,回转数,齿型来看,在发生上述现象前有必要进行张力调整。
超硬圆锯片１．关于超硬圆锯片超硬圆锯片是齿刃为超硬合金的圆锯片的总称.通常是将超硬刀刃钎焊而成.因当初被叫做超硬圆锯片,之后这种叫法广泛普及,变成了通用语.它是由拥有个别切削性能的刀刃粘在锯片的齿端上组成的,所以得了此名.超硬圆锯片以切割木材、合板、集成材、或层积材料等一连串的人工加工材料为对象而发展起来的,但之后也切割塑料,硬化石棉类,轻合金或合成材料的新建材等及没有特异性功能的锯材加工上被切削材料的种类有很多,推测今后也会扩大其利用范围.评价超硬圆锯片性能的基准是切割面,切割感,寿命的提高,那么对它有影响的主要因素有以下几点切割面 外周跳动 研磨精度側面跳动 应力化、整形、側面研磨精度齿型、齿数 根据使用条件来选择切割感 齿型、齿数、厚度 根据使用条件来选择研磨状态 研磨精度寿命 刀刃材质 根据切削材料、使用条件来选定齿型 根据切削材料、使用条件来选定安全性 刀体的破损、刀头脱落 热处理、刀头钎焊强度作业性 噪音、振动 应力化、整形、齿型２．述语解说№ 名称 № 名称 № 名称１ 齿厚 ９ 齿尖与齿尖的距离 a 前角２ 本体的厚度 10 齿高 b 横向前角３ 锯齿偏幅 11 齿底圆弧 c 后角４ 前倾面 d 左右倾角５ 顶面 e 内隙角６ 齿底 f 侧后角７ 齿室 g 刀尖角８ 刀体(台金) h 切削角３．材质及质量特性3－1 材质超硬圆锯片由齿部的超硬刀刃(以下称刀刃)与锯片本体(以下称台金)构成.因刀刃的材质要求具有耐断续、高速度切削的性能,所以必须使用 JIS B4104 的 K10 K20 及 K30 或在使用上具有同等性能以上的材质。
作为台金的性能既要具备锯片的机能更要追求刀刃的好的钎焊.要满足这些要求必须使用JIS G4401 的 SK-5 或在使用上具有同等性能以上的钢材下表 3 表示刀刃的材质(供参考)关于台金的材质参照 I「圆锯片」4‐１表１表 3 超硬工具材成 分 (％)JISB4104记号钨W钴Co钛Ti钽Ta碳C硬度洛氏硬度A 刻度用 途K10K20K3084～9083～8981～884～75～86～100～10～10～10～20～20～25～65～65～690.5 以上89.0 以上88.0 以上软质铝合金,人工材料,非铁金属,木材层积材料,鋳铁3－2 应力化、整形应力化:考虑到回转会产生离心力,切割时产生的切割热量,摩擦热量会引起的外周膨胀,所以对台金进行拉伸加工台金变薄这一点是很重要的.为了能切直,切割面漂亮,应力化加工除了防止离心力引起的振动外,还能除去台金的弯曲,这一点是影响超硬圆锯片质量的重要条件参照 I「圆锯片」4－5 应力化)3－3 钎焊超硬圆锯片是将超硬刀刃用银焊剂焊在台金上,但钎焊时为了让银焊剂好好流动,要使用助溶剂钎焊在 700～750℃的温度下进行, 超硬圆锯片的焊接方式有电气阻力加热式和高频率诱导加热式.在焊接部不能有有害间隙和气泡等.最近为了提高焊接强度,将刀刃的粘合面改为凹型,增加粘合面积的方法来进行。
3－4 研磨超硬圆锯片的研磨使用手动或自动研磨机,用金刚切断轮按规定的尺寸,齿型来磨削.生产时要进行粗研磨和精加工研磨 2 项工程.所用金刚切断轮的码号为:粗研磨用＃120～200、精加工研磨用＃400～600至于再研磨、只要精加工研磨就可以,使用＃400～600 的切断轮.还有通常进行湿式研磨,要使用水溶性研削液４．形状、寸法通常超硬圆锯片的形状根据台金的形状和齿型来决定的,尺寸有:成形后的外径,孔径,齿厚,台金厚度及其它齿数等4－1 台金的形状台金的形状主要根据断面的形态来区分的,大部分是同等厚度型,但有时因使用目的不同,单面心厚型、双面心厚型的效果反而好.还有,考虑到形状上有差异(台金的形状如图 16 所示)设有扩充插槽(Expansion Slit)EXPANSION SLIT主要以尺寸大的圆锯片来看,扩充插槽的基本机能是散发切割中产生的热量.切割时由于摩擦等各种因素,不管使用质量多好的钢材总会产生大量的膨胀引起的热量. 扩充插槽是为了散发这些热量,还有防止锯刃平衡。
