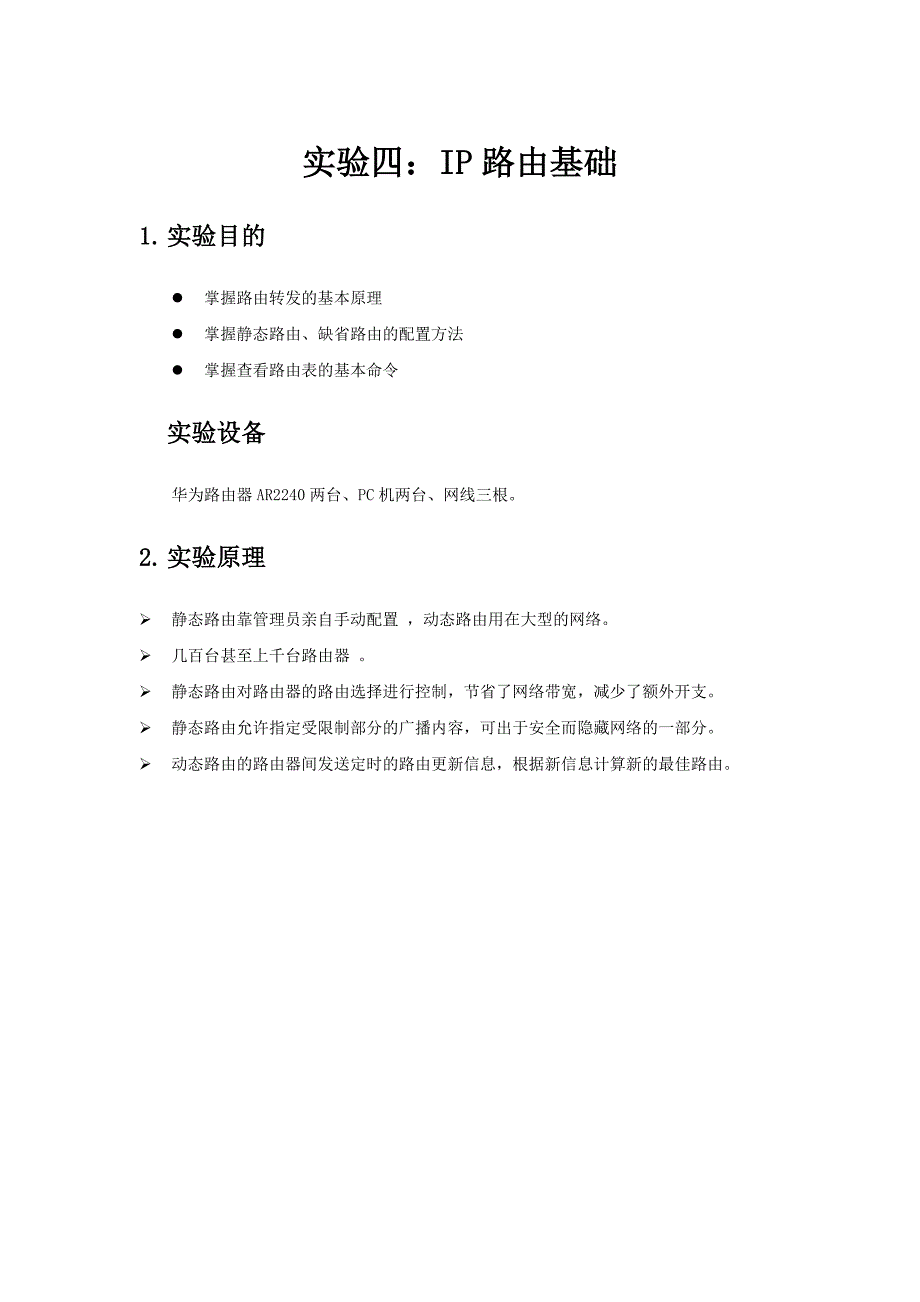

实验四：IP 路由基础1.实验目的 掌握路由转发的基本原理 掌握静态路由、缺省路由的配置方法 掌握查看路由表的基本命令实验设备华为路由器 AR2240 两台、PC 机两台、网线三根2.实验原理 静态路由靠管理员亲自手动配置 ，动态路由用在大型的网络 几百台甚至上千台路由器 静态路由对路由器的路由选择进行控制，节省了网络带宽，减少了额外开支 静态路由允许指定受限制部分的广播内容，可出于安全而隐藏网络的一部分 动态路由的路由器间发送定时的路由更新信息，根据新信息计算新的最佳路由3. 实验拓扑图 1 静态路由配置实验图4. 实验步骤实验任务一：查看路由表本实验主要是通过在路由器上通过查看路由表，观察路由表中的路由项通过本次实验，能够掌握如何使用命令来查看路由表，及了解路由项中的含义步骤一：建立物理连接按照图 1 完成设备之间的物理连接，并检查设备的软件版本和配置信息，确保各设备软件版本复合要求，所有配置为初始状态如果配置不符合要求，在用户模式下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化配置命令如下：display version //显示设备版本信息reset saved-configuration //复位交换机内存，恢复出厂设置reboot //重启设备步骤二：在路由器上查看路由表首先，在路由器上查看路由表如下所示：[RTA]display ip routing-table //查看路由表信息 Routing Table：PublicDestinations ： 2 Routes： 2Destination/Mask Proto Pre Cost NextHop Interface127.0.0.0/28 Direct 0 0 127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0由以上输出可知，目前路由器只有目的地址是 127.0.0.0 的路由，只是路由器的环回地址直连路由。
设备名称 接口 IP 地址 网关RTA S6/0 192.168.1.1/24 --G0/0 192.168.0.1/24 --RTB S6/0 192.168.1.2/24 --G0/0 192.168.2.1/24 --PCA -- 192.168.0.2/24 192.168.0.1PCB -- 192.168.2.2/24 192.168.2.1按上表在路由器接口上分别配置 IP 地址配置 RTA：[RTA-GigabitEthernet0/0]ip address 192.168.0.1 24[RTA-Serial6/0] ip address 192.168.1.1 24配置 RTB：[RTB-GigabitEthernet0/0]ip address 192.168.2.1 24[RTB-Serial6/0] ip address 192.168.1.2 24配置完成后，再次查看路由表例如，在 RTA 上查看路由表，如下：[RTA]display ip routing-table结果显示，配置了 ip 地址 192.168.0.1 和 192.168.1.1 后，路由表中有了直连路由192.168.0.0/24，192.168.0.1/32，192.168.1.0/24 ，192.168.1.1/32，192.168.1.2/32，192.168.1.2/32。
这其中，192.168.0.1/32，192.168.1.1/32，192.168.1.2/32 是主机路由，192.168.0.0/24，192.168.1.0/24 是子网路由直连路由是由链路层协议发现的路由，链路层协议 UP 后，路由器会将其加入路由表中如果我们关闭链路层协议，则相关直连路由也会消失在 RTA 上关闭接口，如下：[RTA- GigabitEthernet0/0]shutdown查看路由表，如下[RTA]display ip routing-table结果显示，在接口 shutdown 后，所运行的链路层协议关闭，直连路由也就自然消失了实验任务二：静态路由配置本实验通过在路由器上配置静态路由，从而达到 PC 之间能够互访的目的通过本次实验，能够掌握静态路由的配置，加深对路由环路产生原因的理解步骤一：在 PC 上配置 IP 地址按试验中的表所示在 PC 上配置 IP 地址和网关配置完成后，在 Windows 操作系统的【开始】里选择【运行】 ，在弹出的窗口里选择 CMD，然后在【命令提示符】下用 ipconfig命令来查看所配置的 IP 地址和网关是否正确在 PC 上用 Ping 命令在测试到网关的可达性。
例如，在 PCA 上测试到网关 192.168.0.1的可达性，如下：Ping 192.168.0.1结果显示可达在测试 PC 间的可达性例如，在 PCA 上用 Ping 命令测试到 PCB 的可达性，如下：Ping 192.168.2.2结果显示无法通信，RTA 返回了目的网络不可达的信息给 PCA，说明 RTA 没有到达PCB 的路由在 RTA 上查看路由表，如下所示：[RTA]display ip routing-table结果显示，RTA 路由表中没有到 PCB 所在的网段 192.168.2.0/24 的路由PCA 发出报文到 RTA 后，RTA 就会丢弃并返回不可达信息到 PCA我们可以通过配置静态路由而使网络可达步骤二：静态路由配置规划配置 RTA：[RTA]ip route-static 192.168.2.0 24 192.168.1.2配置 RTB:[RTB]ip route-static 192.168.0.0 24 192.168.1.1配置完成后，测试 PC 间的互通性在 PCA 上使用 Ping 命令测试到 PCB 的可达性，结果显示能够互通步骤三：环回路由观察为了认为造成环路，需要在 RTA 和 RTB 上分别配置一条缺省路由，下一跳互相指向对方。
因为路由器之间使用串口相连的，所以可以配置下一跳为本地接口配置 RTA：[RTA]ip route-static 0.0.0.0 0.0.0.0 s6/0配置 RTB：[RTB]ip route-static 0.0.0.0 0.0.0.0 s6/0配置完成后，在路由器上查看路由表例如，在 RTA 上查看路由表，显示结果如下：[RTA]display ip routing-table结果显示，缺省路由配置成功然后在 PC 上用 Tracert 命令观察环路情况例如，在 PCA 上用 Tracert 命令来追踪到目的 IP 地址 3.3.3.3 的路径：Tracert 3.3.3.3结果显示，到目的地址 3.3.3.3 的报文匹配了缺省路由，报文被转发到了 RTB，而 RTB又根据它的缺省路由，把报文转发回了 RTA这样就形成了转发环路，报文在两台路由器之间循环转发，知道 TTL 值到 0 后被丢弃所以在不同路由器上配置相同网段的静态路由时，不要配置路由的下一跳互相指向对方，否则就形成了环路。
