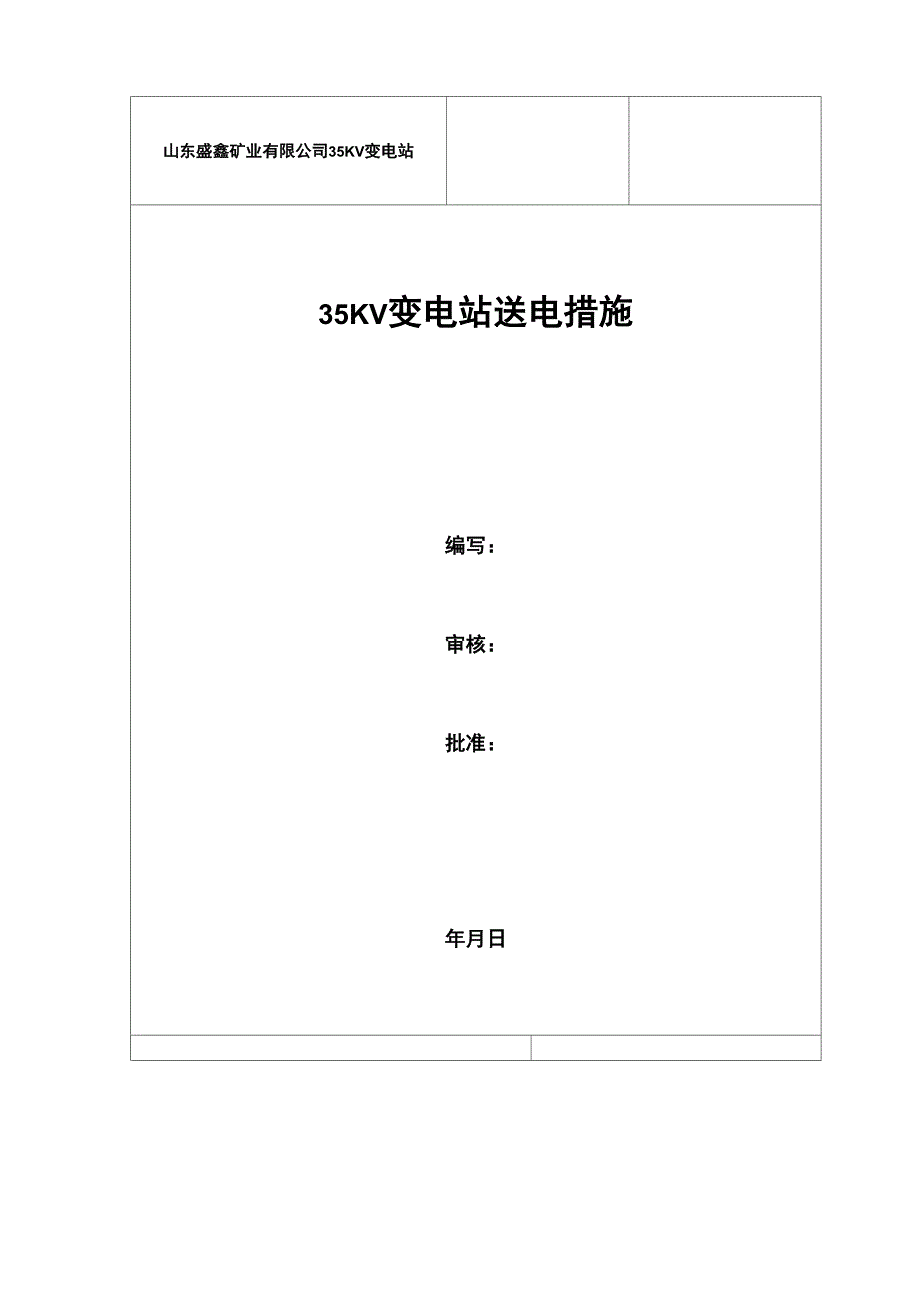

山东盛鑫矿业有限公司35KV变电站35KV变电站送电措施编写：审核：批准：年月日一、工程概况：（一）工程设计:该站设计规模：35KV进线1回路，主变容量10000KVA；10KV保安电源1回路°10KV系统为单母线分段接线，10KV出线14回路，10KV电容补偿2回路，消谐回路2回路，保证了供电的安全可靠及经济运行现有1台主变为有载调节变压器，35KV及10KV高压开关均为真空断路器，35KV及10KV开关柜均采用微机综合保护装置二）我矿现有负荷由矿区内10KV临时变电所供电，该电源来自彭集35KV变电站该临时变电所内高压柜为我矿35KV变电站10KV二段高压柜三）电气主接线系统图附图）二、编制方案依据：1、《电气建设施工、验收及质量验评标准汇编2、《火电施工质量检验及评定规范》3、《电气装置安装工程电气设备交接试验标准GB50150---914、《电力建设安全操作规程》5、山东省济南冶金设计院股份有限公司设计图纸、设备出厂技术资料6、山东盛鑫矿业有限公司35KV变电站一次系统接线图三、送电方案及范围：1、由李楼220KV变电站35KV侧出线送电至山东盛鑫矿业有限公司35KV变电站35KV进线柜35KV母线。
2、1#主变3、10KVI段母线四、送电前应具备的条件：㈠按照施工图纸及技术资料安装完毕并根据施工及验收规范检查合格㈡各种安装、检查及记录、调试、试验及记录合格，记录资料齐全㈢送电方案审批通过，并向送电人员进行技术交底㈣送电用的专用工具、防护用品、警告牌类及记录表格准备齐全㈤有关一、二次设备编号清楚、正确，安全标志明显齐全，所有电气设备接地良好，孔洞封堵完毕，凡送电区域必须挂警示牌㈥所有一、二次设备必须进行操作传动试验检查完毕，所有保护装置按定值整定并校验完毕㈦设置好足够防火用品及用具并组织好消防人员及车辆等㈧通讯工具应满足送电的要求，要配备通讯九）操作值班人员应上岗，按时作好记录五、送电组织和领导：为了使送电工作顺利进行，组织一个强有力的领导班子，现场组织协调送电工作，做好送电前的各项准备及检查督促工作，督促参加送电试运人员按方案进行，做好必要的安全措施，确保送电试运一次成功安装调试人员、山东盛鑫矿业有限公司的运行人员、监理及各电气设备厂家共同到场参与1、安装调试单位职责范：1.1 完成受电前检查并测量带电一次设备的绝缘1.2 检查所有一、二次保险应完好并有备件确认带电区域内所有刀闸在断开位置，所有高低压断路器在试验位置，并拔下二次插头。
1.3 确认带电区域内所有高低压断路器的控制电源开关已拉开或控制合闸保险已取下1.4 负责送电过程中各一、二次电气设备操作的监护及操作1.5 送电过程中的问题及处理情况2、山东盛鑫矿业有限公司的职责范围：2.1 负责送电操作票的编写工作2.2 负责与调度通信联系2.3 负责送电后的运行方式管理六、送电前的检查：1、检查李楼变电站计量装置、35KV进线柜11断路器、35KV断路器一次、二次接线正确牢固CT二次回路接线正确，测量表计及开关柜防闭锁装置齐全完好2、检查1#主变的接线、接地、绝缘、相序、保护、试验报告、护栏等合格3、检查1#主变的档位应在中间挡位位置4、检查1#主变的瓦斯继电器及散热器油管应打开5、检查1#主变本体非电气保护接线正确，冷却系统试运良好6、检查35KV、10KVI段母线PT、CT、避雷器、隔离开关、断路器一次二次接线正确牢固，PT一次保险接触良好，PT、CT二次回路接线完毕，测量表计及开关五防闭锁装置齐全完好7、本次送电前，所有受电断路器、隔离开关均在试验位置断路器、隔离开关接地开关、电动、手动、就地、远方操作灵活，分合闸位置正确，保护跳闸良好8、复查各保护器定值，各种保护均投入。
七、送电步骤：1. 受电设备送电前的绝缘检查绝缘合格后，检查开关位置确认35KV进线柜11断路器、接地刀闸、1#主变高压侧21小车断路器、1#主变低压侧51小车断路器、均在断开位置35KVI段母线PT避雷器手车、10KVI段母线PT避雷器手车在工作位置35KV及10KV其他柜子都拉至试验位置,以防到送电3.35KV母线受电接到同意受电命令后，由指挥下达35KV母线准备带电命令后，合上35KV进线柜开关控制、合闸电源，各保护投入，合上35KV进线柜11断路器① 合上35KV进线柜11断路器，给35KV母线送电，要有人同时监视35KV母线电压，如有异常马上断开35KV进线柜4.1#主变受电①接到1#主变受电命令后，给上1号主变35KV侧开关控制、合闸电源，1#主变所有保护投入，合上1#主变高压侧21小车断路器，对1#主变进行第一次冲击②1#主变冲击5次，每次受电5分钟其中间隔10分钟进行检查，第五次合闸后不再停电，主变现场设专人监护5.10KVI母线受电① 确认10KVI段所有开关均在试验位置并断开，将10KVI段PT投入② 将10KVI段进线开关51小车断路器推至工作位置，给上进线开关控制、合闸电源，合上10KVI段进线开关51小车断路器，给10KVI段母线送电，要有人同时监视10KVI母线电压,如有异常马上断开进线开关。
如无异常,本次山东盛鑫矿业有限公司35KV变电站送电操作结束八、安全注意事项：（一）由指挥部通知全厂各岗位、各施工单位具体送电时间二）与送电无关人员应撤离现场周围并拴好警绳彩带，并及时上锁三）参加送电人员要听从统一指挥，各单位人员要监守岗位，禁止脱岗乱窜四）电气操作实行挂牌操作票制度，操作位置应与标志相符五）操作人员应穿戴好防护用品，正确使用操作工具六）如发现电气设备出现异常，应立即报告并及时停电，用干粉灭火器或干沙灭火七）如有人触电应使其迅速脱离电源，及时送往医院抢救八）要加强管理，严格执行国家现行的有关操作规程九）检查所充电开关的CT完好，无二次开路现象十）遇到系统出现异常，立即停止操作，解决后恢复执行。
