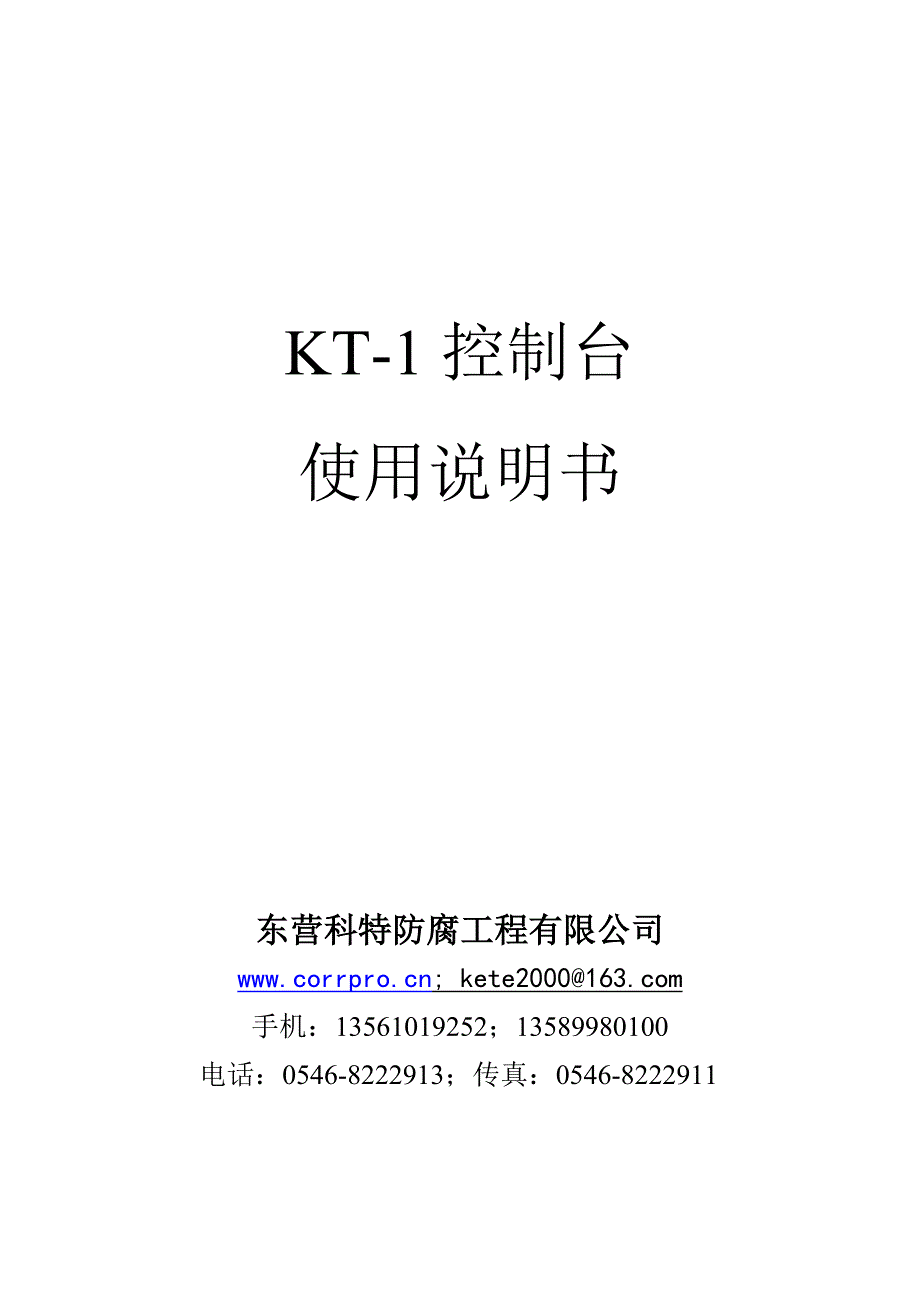

KT-1控制台使用说明书东营科特防腐工程有限公司; kete2000@：13561019252；13589980100：0546-8222913；：0546-8222911KT-1控制台使用说明书KT-1控制台是专为KT系列恒电位仪配套设计的阴极保护控制台，具有自动和手动二种转换方式，其技术性能如下：1. 使用条件1.1使用环境温度： –20℃ ～ + 40℃1.2湿度： ≤90%1.3安装倾斜度： ＜5°1.4无易燃、易爆和严重腐蚀性气体场所1.5使用海拔高度： ≤2000米2. 电气性能2.1交流输入电压： 单相220伏2.2交流输入电流： ＜ 2安2.3切换直流电流： DC 10安2.4具有手动和自动二种切换功能2.5具有二种参比电位、任意选择功能2.6具有12秒通3秒断功能2.7具有输出电压、输出电流和参比电位转换为4~20mA标准信号功能电压变送器0~40V→4~20mA电流变送器0~75mV/0~10A→4~20mA电位变送器0~4V→4~20mA3. 工作原理及操作3.1交流电源的供电交流单相220伏电源由端子L、N输入，经断路器K0送到断路器K4和K5，分别控制对恒电位仪1和2的供电，断路器K4输出送到端子L1、N1（即端子X1的1、2端）。
断路器K5输出送到端子L2、N2（即端子X1的3、4端），以便给恒电位仪1和2提供电源3.2直流输出电路恒电位仪1和2的直流输出，分别经隔离二极管D1、D2隔离输出4. 操作使用4.1将仪表板上的参比选择开关K2置于C1或C2（二个参比信号均有输入，如果仅有一个参比信号则只能置于C1）将自动—1#—2#选择开关置于1#此时恒电位仪2被封锁停止运行转换控制台对恒电位仪1供电，此时合闸1#恒电位仪K0将恒电位1的参比选择开关置于给定位置，将手动—自动选择开关置于自动位置，调节自动调节旋钮，使给定电位整定在要求的阴极保护电位置，然后将参比选择开关置于C1位置将停止—运行开关置于运行位置，则恒电位1运行在要求的保护电位值4.2将阴极保护控制柜，自动—1#—2#开关置于2#位置，则1#恒电位仪被封锁，停止供电并对2#恒电位仪供电，此时合闸2#恒电位仪断路器K0，并将2#恒电位仪参比选择开关置于给定位置，将手动—自动开关置于自动位置，调节自动调节旋钮，使给定电位整定到要求的阴极保护值，然后将参比选择开关置于C1位置，然后将停止—运行开关置于运行恒电位2投入运行4.3上述完成后，将转换控制台自动—1#—2#选择开关置于自动位置，此时二台恒电位仪进入故障自动切换状态。
5.面板示意图6.端子功能图1。
