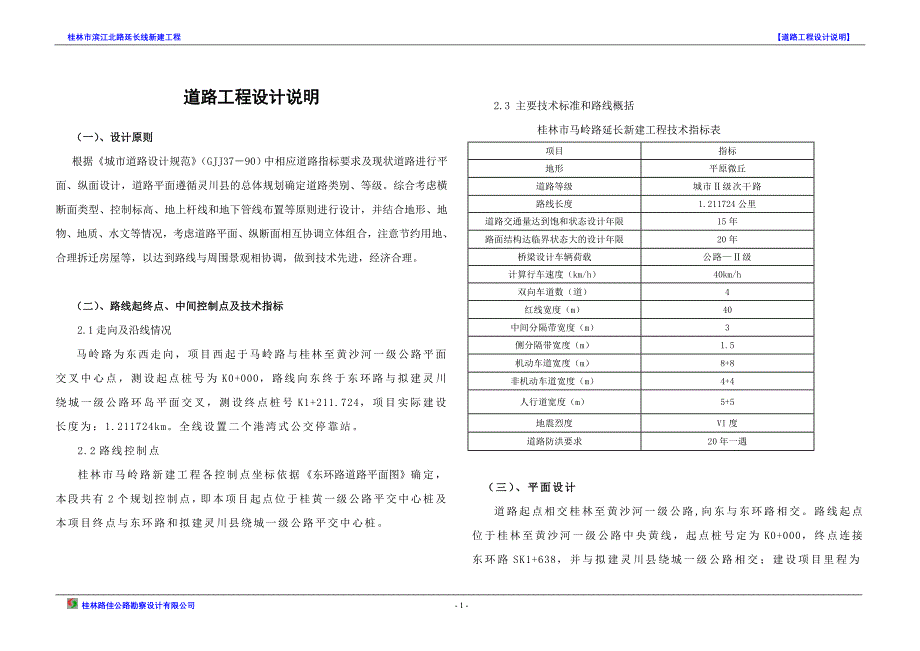

桂林市滨江北路延长线新建工程 【道路工程设计说明】道路工程设计说明（一）、设计原则根据《城市道路设计规范》（GJJ37－90）中相应道路指标要求及现状道路进行平面、纵面设计，道路平面遵循灵川县的总体规划确定道路类别、等级综合考虑横断面类型、控制标高、地上杆线和地下管线布置等原则进行设计，并结合地形、地物、地质、水文等情况，考虑道路平面、纵断面相互协调立体组合，注意节约用地、合理拆迁房屋等，以达到路线与周围景观相协调，做到技术先进，经济合理二）、路线起终点、中间控制点及技术指标2.1走向及沿线情况马岭路为东西走向，项目西起于马岭路与桂林至黄沙河一级公路平面交叉中心点，测设起点桩号为K0+000，路线向东终于东环路与拟建灵川绕城一级公路环岛平面交叉，测设终点桩号K1+211.724，项目实际建设长度为：1.211724km。
全线设置二个港湾式公交停靠站2.2路线控制点桂林市马岭路新建工程各控制点坐标依据《东环路道路平面图》确定，本段共有2个规划控制点，即本项目起点位于桂黄一级公路平交中心桩及本项目终点与东环路和拟建灵川县绕城一级公路平交中心桩2.3 主要技术标准和路线概括桂林市马岭路延长新建工程技术指标表 项目指标地形平原微丘道路等级城市Ⅱ级次干路路线长度1.211724公里道路交通量达到饱和状态设计年限15年路面结构达临界状态大的设计年限20年桥梁设计车辆荷载公路—Ⅱ级计算行车速度（km/h）40km/h双向车道数（道）4红线宽度（m）40中间分隔带宽度（m）3侧分隔带宽度（m）1.5机动车道宽度（m）8+8非机动车道宽度（m）4+4人行道宽度（m）5+5地震烈度VI度道路防洪要求20年一遇（三）、平面设计道路起点相交桂林至黄沙河一级公路,向东与东环路相交路线起点位于桂林至黄沙河一级公路中央黄线，起点桩号定为K0+000，终点连接东环路SK1+638，并与拟建灵川县绕城一级公路相交；建设项目里程为1211.724米整段路线共有1个交点，无超高及加宽，半径为2400米，直线段长139.104，曲线段占路线全长87.51%；项目范围内共有一处环岛平面交叉和一处预留平交口；因为贵广高速铁路施工期较长，在K0+813为贵广铁路桂林梁场道路预留平交口；终点与东环路和灵川县绕城一级公路相交，考虑今后交通量以及此平交口以后交通枢纽作用，此平面交叉设置为环岛平面交叉，具体设计见东环路平面交叉设计图。
四）、纵断面设计纵断面设计主要根据规划标高进行，重点考虑与现有道路相交的平交口、以及道路两侧地块开发的衔接纵断面设计受以下控制点标高和相关因素控制：A、遵循灵川规划道路竖向控制标高，满足道路交通、排水及防洪排涝要求B、与拟建平交口及东环路、现状一级路的现状标高接顺C、与道路两侧用地规划标高相协调D、充分利用自然地形及合理改造自然地形E、结合考虑污水、雨水排放对纵坡的要求F、在遵循片区规划道路竖向控制标高的基础上，合理设计道路纵坡，尽量减少大填大挖，填挖方尽量做到平衡，最终达到工程合理、造价经济、景观美好等目标马岭路纵断面主要依据现状道路、交叉口标高、顺接桂林至黄沙河一级公路和东环路等控制因素进行设计，在作好项目交通组织的基础上，使得道路各项技术指标较为均衡协调，使行车更加舒适、平顺纵断面设计时，按上述控制点标高以及规范、标准要求，在满足规划标高、排水管线最小覆土要求，保证纵坡缓顺的前提下，结合沿线地形进行设计，尽可能减少土石方填挖量马岭路共设置变坡点2个，最大纵坡0.77%，最小纵坡0.3 %，凸形竖曲线最小半径20000米/1处，凹形竖曲线最小半径10000米/1处道路纵断面设计最小纵坡保持不小于0.3%，以利排水。
马岭路纵断面设计起点处接桂林至黄沙河一级公路中心黄线，设计标高控制与桂黄公路上现状标高一致，向东平稳沿地形布置纵坡，至K0+813贵广高铁制梁场工场道路预留平交,考虑到方便贵广高铁施工车辆进出，控制K0+813平交纵坡与现状地面高一致；终点交于东环路SK1+638，终点环岛平面交叉中心标高同东环路SK1+638设计高，环岛平面交叉竖向设计见东环路平面交叉竖向设计图五）道路横断面设计路面设计标高为中分带边缘路面标高道路标准横断面布置原则：符合规范，确保安全，顺应规划，快慢分流，保护环境，减小噪声道路横断面设计根据灵川县相关规划文件确定横断面形式、布置、各组成部分尺寸按道路类别、级别、计算行车速度、机动车道与非机动车道交通量和人流量、交通特性等因素统一安排，以保障车辆和人行交通的安全通畅项目按规划横断面进行方案设计本段红线宽度为40米，双向四车道，具体尺寸为：5米人行道+4米非机动道+1.5米侧分隔带+8.0米机动车道+3.0米中央分隔带+8.0米机动车道 +1.5米侧分隔带+4米非机动道+5米人行道六）征地拆迁道路沿线分布主要为水田、旱地、鱼塘等，具体征地拆迁情况详见工程数量估算表七）路基设计7.1、一般路基设计原则路基设计是根据建设部颁发的《城市道路设计规范》（CJJ37-90）和交通部颁发的《公路路基设计规范》（JTG D30-2004）的有关规定进行的，一般路基设计原则是认真做好外业调查研究，因地制宜、就地取材的原则，采取科学、必要的排水、防护手段，经济、有效的路基病害防治措施，防止各种不利的自然因素对路基的危害，以确保路基具有足够的强度、稳定性和耐久性。
7.2、路基横坡行车道采用向外倾斜1.5%的横坡，人行道采用向内倾斜1.0%的横坡7.3、路基边坡填方边坡：路基边坡采用1：1.5挖方边坡：①土方边坡：采用1：1；②石方边坡：采用1：0.5在开挖时，可根据实地情况作适当调整7.4、路基边坡防护填、挖方边坡一般采用满铺式草皮进行防护7.5、路基排水道路路面地表水通过进水井排入雨水管内，通过雨水管排出路基外；本项目路基填挖高度较低，路基以外的地表径流可顺势自然排放7.6、路基要求路基是道路的重要组成部分，可以保证路面质量对于道路经过鱼塘、沟渠等软基地段，应对现状淤泥清理后，填方采取换填片石的方法处理；若填方量较大或填方路基较高的路段，为减少基础不均匀沉降，应考虑采用轻质填料 本路的路基、路面排水是根据路线平面、纵断面，沿线地形、气候、降雨量，地表河流、水塘的分布情况，及道路两侧土地的开发，综合考虑进行设计，使路基、路面排水相互结合形成良好的排水系统，使道路排水顺畅，保证路基、路面的稳定和安全行车为解决路基排水，在机非分隔带中间纵向各设置一条盲沟(SH-80软式透水管)，横向接入雨水管路基压实度标准及填料要求填挖类别路床顶面以下深度（米）压实度（重型）（%）填料最小强度（CBR）（%）填料最大粒径（cm）填方0～0.30≥938100.30～0.80≥93510零填及挖方0～0.30≥938100.30～0.80≥935107.7、特殊路基处理道路全线不良地质现象主要表现为局部地段软弱土、岩溶发育，局部存在不利于路基稳定的因素。
经过处理后不会影响线路路基的稳定性或道路的安全使用，本次初步设计采用换填片石法对软弱路基进行处理换填片石法介绍：此方法一般用于当泥沼及软土厚度小于3. 0m, 且其软层位于水下或基底直接落在含水量极高的淤泥上的情况当软土层距地面较近, 厚度较薄, 甚至地面上有鱼塘、虾池或稻田时, 往往表面存在有淤泥, 此时可直接将这些淤泥、软土挖掉, 换填以优质片石， 以彻底消除其隐患抛石料片石通常不小于50 cm ,在换填片石后, 还应在路堤底、地表上铺设网状土工织物, 为达到排水及隔离的作用, 网状材料或土工布应铺在砂或砂垫层下, 砂垫层一般为30 cm 厚此种方法简便、经济, 但淤泥较厚时, 选用此法需慎重详见软基处理工程数量表八）路面设计8.1、设计原则根据本项目交通量及组成情况以及道路等级、使用功能、当地材料、气候、水文、土质等自然条件，综合本地区的实际经验，遵循因地制宜、合理选材、施工方便、利于养护的原则进行路面综合设计8.2、 路面结构设计本工程路面设计荷载采用标准轴载BZZ—100 ，路面基层和底基层材料根据桂林地区材料供应情况，分别采用水泥稳定碎石和级配碎石，土路基顶部回弹模量选用30Mpa ，面层采用沥青混凝土。
路面设计使用年限为15 年路面结构材料设计参数见下表：路面结构材料设计参数表 表4-5材料名称抗压模量（Mpa）劈裂强度（Mpa）20℃15℃15℃细粒式密级配沥青砼13001900（1300）13～1.6中粒式密级配沥青砼120018001.0粗粒式密级配沥青砼100012000.8水泥稳定碎石100013000.5级配碎石250275—注：沥青上面层括号内为改性沥青SBS 材料采用值路面设计结合以往在城市道路路面结构研究成果，经结构组合计算并结合场地地质水文等条件、当地材料供应情况路面结构采用如下：机动车道：4cm 沥青沥青混凝土（AC-13C） 粘油层5cm 中粒式沥青砼（AC-16）1cm 沥青稀浆封层及透层18cm 5％水泥稳定碎石20cm 4.5％水泥稳定碎石20cm 级配碎石总厚68cm非机动车道：4cm 细粒式沥青砼（AC-13）粘油层5cm 中粒式沥青砼（AC-16） 1cm 沥青稀浆封层及透层20cm 5％水泥稳定碎石25cm 级配碎石总厚55cm 人行道结构：6㎝ 白色青石面板3㎝厚M7.5水泥砂浆10cm C15细石混凝土 10cm厚级配碎石总厚29cm8.4、 验收弯沉各层顶面弯沉如下：机动车道：4cm沥青改性沥青混凝土（AC-13C）顶面 竣工验收弯沉值 LS= 27.7 (0.01mm)5cm 中粒式沥青砼（AC-16）顶面 竣工验收弯沉值 LS= 30.8 (0.01mm)18cm 5％水泥稳定碎石顶面 竣工验收弯沉值 LS= 34.9 (0.01mm)20cm 4.5％水泥稳定碎石顶面 竣工验收弯沉值 LS= 69.5 (0.01mm)20cm 级配碎石顶面 竣工验收弯沉值 LS= 227.7 (0.01mm)土基顶面 竣工验收弯沉值 LS= 383.1 (0.01mm) 非机动车道：4cm 细粒式沥青砼（AC-13）顶面 竣工验收弯沉值 LS= 45.5(0.01mm)5cm 中粒式沥青砼（AC-16）顶面 竣工验收弯沉值 LS=53.0(0.01mm)水泥稳定碎石层顶面 竣工验收弯沉值 LS= 61.4(0.01mm)级配碎石层顶面 竣工验收弯沉值 L。
