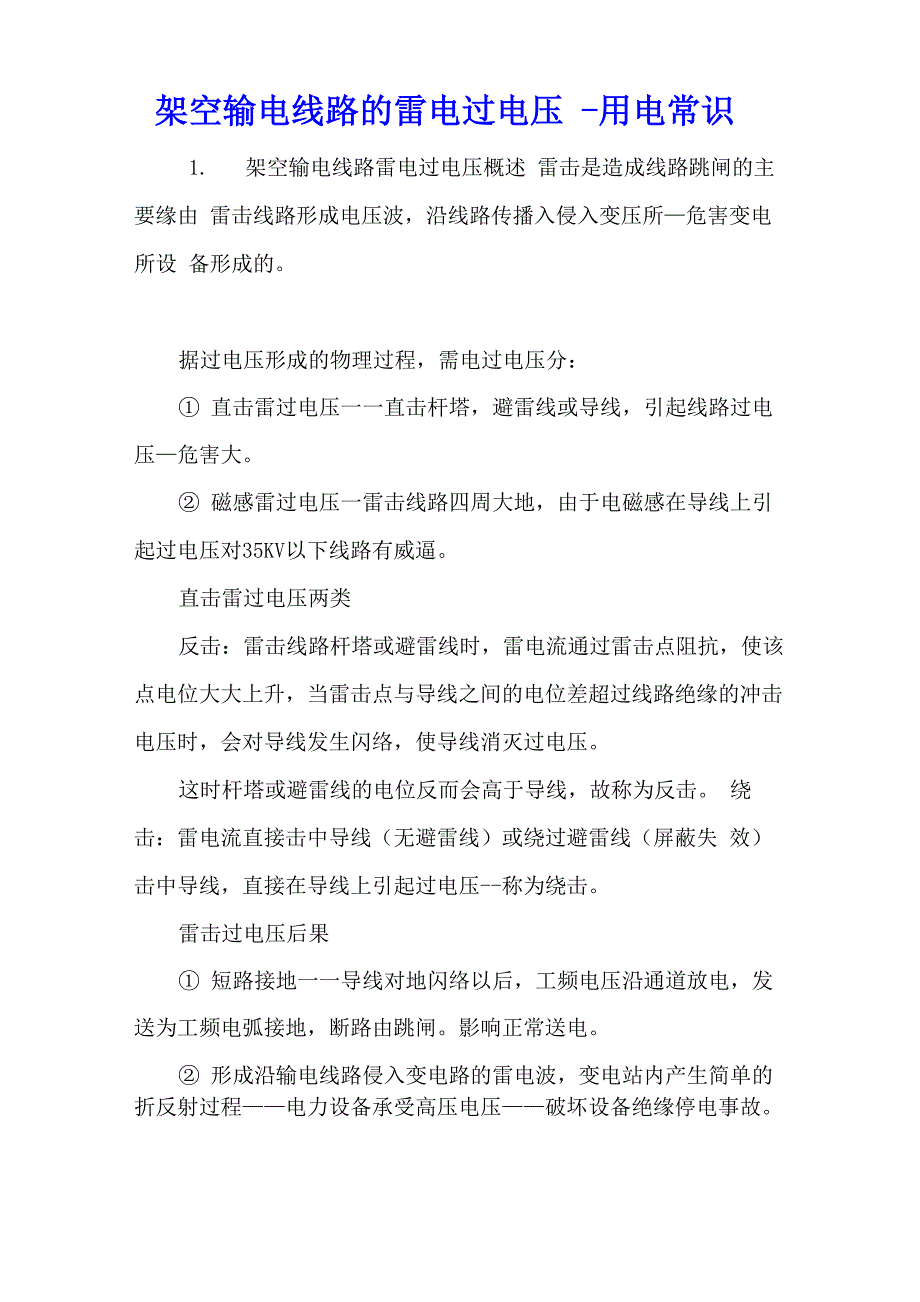

架空输电线路的雷电过电压 -用电常识1. 架空输电线路雷电过电压概述 雷击是造成线路跳闸的主要缘由 雷击线路形成电压波，沿线路传播入侵入变压所—危害变电所设 备形成的据过电压形成的物理过程，需电过电压分：① 直击雷过电压一一直击杆塔，避雷线或导线，引起线路过电 压—危害大② 磁感雷过电压一雷击线路四周大地，由于电磁感在导线上引 起过电压对35KV以下线路有威逼直击雷过电压两类反击：雷击线路杆塔或避雷线时，雷电流通过雷击点阻抗，使该 点电位大大上升，当雷击点与导线之间的电位差超过线路绝缘的冲击 电压时，会对导线发生闪络，使导线消灭过电压这时杆塔或避雷线的电位反而会高于导线，故称为反击 绕击：雷电流直接击中导线（无避雷线）或绕过避雷线（屏蔽失 效）击中导线，直接在导线上引起过电压--称为绕击雷击过电压后果① 短路接地一一导线对地闪络以后，工频电压沿通道放电，发 送为工频电弧接地，断路由跳闸影响正常送电② 形成沿输电线路侵入变电路的雷电波，变电站内产生简单的折反射过程——电力设备承受高压电压——破坏设备绝缘停电事故输电线路防雷性能衡量指数 耐雷水平——线路患病雷击能耐受的不致引起闪络的最大雷电 流幅值。
雷击跳闸率——折算去年雷电系数为40的标准条件每百公里线 路每年因雷击引起的线路跳闸次数（次/百公里 率）——合性指标2. 感应过电压 雷云对地放电过程中，放电通道四周空间电磁场发生急剧变化， 雷电输出电线对四周地面时会在导线上感应出的高电压感应过电压的解释比较一般简便计算方法：U=25Ih/s KV I雷击电流高值S地面雷击点距线路的水平距离，h导线高度F弧垂（弛垂）H导线悬挂点高度例 I=100A h=10m s=65m u=384.6kv实测表明 u=300kv-400kv3. 雷击导线过电压110KV及以上线路架有避雷线，但也有绕击——屏蔽无效，概率 低，而跳闸率高无避雷线的线径，雷间放电过分最近线路——雷电直击导线过电 压Z线路波阻抗雷电击中导线，雷电波沿线路向西侧传播，VA超过绝缘子串的50%冲击放电电压，引起绝缘闪络，线路耐雷水平无避雷针线不行，110KV及以上线路，要全线架设避雷线，防止 线路频繁跳闸4. 雷击塔过电压雷击塔顶时，杆塔电感与接地电阻的存在使塔顶电位瞬时上升， 电位对值大大超过导线电位，引起绝紫串闪络——反点，跳闸同时向线路西侧传播的过电压波，侵入发电压变电站。
作用在绝缘子串上的电压—5.雷击跳闸率雷电过电压持续时间短，高压开关来不及跳闸，只有冲击闪络的 通道反站成稳定工频点弧，才会导致线路跳闸电压等级/KV500330201106635雷击杆塔时耐雷水平/KV125~175100~15075~11040~7530~6020~30平原跳闸率/ 次/百公里年）0.0810.120.25一0.83山区跳闸率/ （次/百公里年）0.17~0.420.27~0.600.43~0.951.18~2.01。
