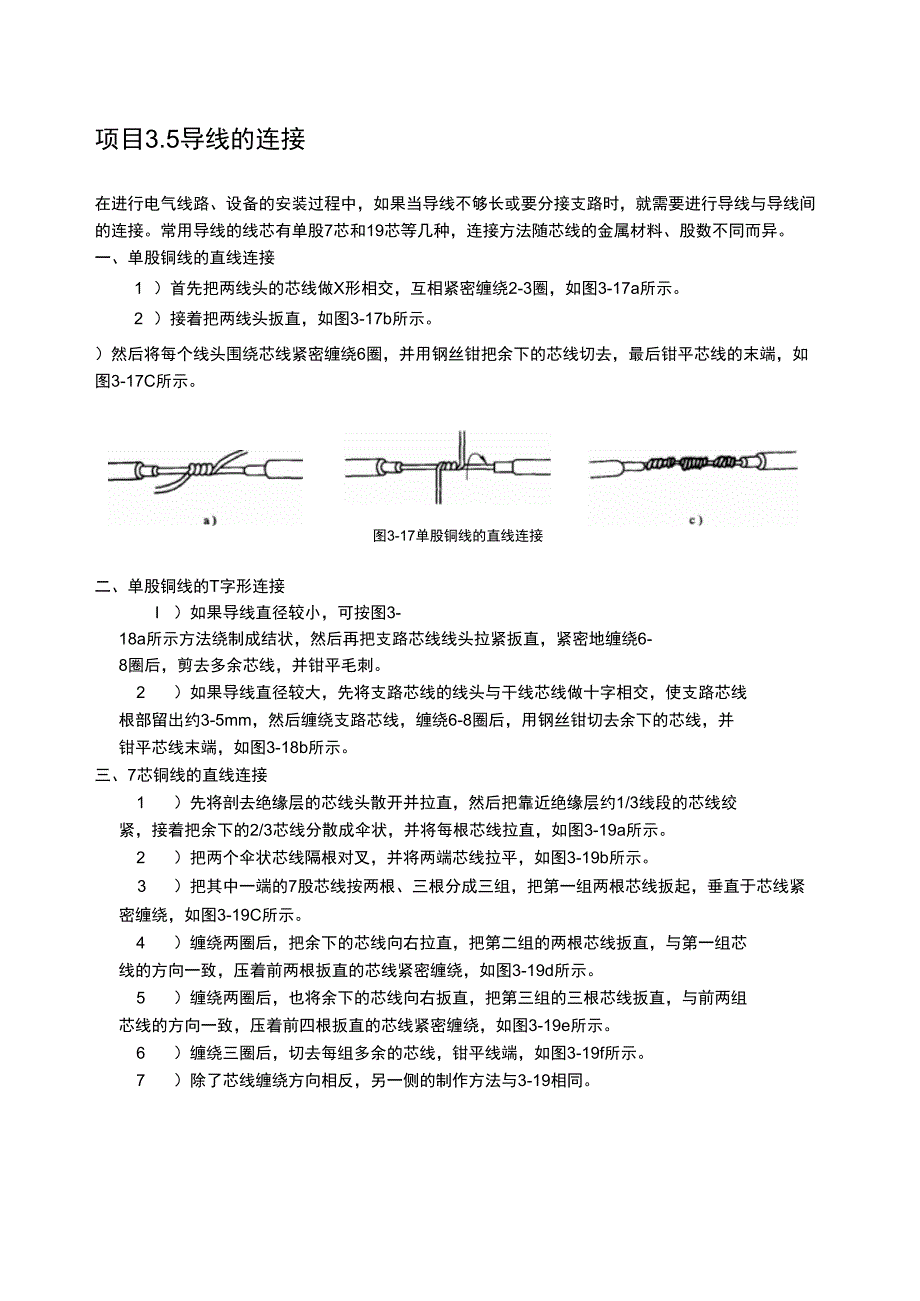

项目3.5导线的连接在进行电气线路、设备的安装过程中，如果当导线不够长或要分接支路时，就需要进行导线与导线间的连接常用导线的线芯有单股7芯和19芯等几种，连接方法随芯线的金属材料、股数不同而异一、单股铜线的直线连接1 ）首先把两线头的芯线做X形相交，互相紧密缠绕2-3圈，如图3-17a所示2 ）接着把两线头扳直，如图3-17b所示然后将每个线头围绕芯线紧密缠绕6圈，并用钢丝钳把余下的芯线切去，最后钳平芯线的末端，如图3-17C所示图3-17单股铜线的直线连接二、单股铜线的T字形连接I ）如果导线直径较小，可按图3-18a所示方法绕制成结状，然后再把支路芯线线头拉紧扳直，紧密地缠绕6-8圈后，剪去多余芯线，并钳平毛刺2 ）如果导线直径较大，先将支路芯线的线头与干线芯线做十字相交，使支路芯线根部留出约3-5mm，然后缠绕支路芯线，缠绕6-8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，如图3-18b所示三、7芯铜线的直线连接1 ）先将剖去绝缘层的芯线头散开并拉直，然后把靠近绝缘层约1/3线段的芯线绞紧，接着把余下的2/3芯线分散成伞状，并将每根芯线拉直，如图3-19a所示2 ）把两个伞状芯线隔根对叉，并将两端芯线拉平，如图3-19b所示。
3 ）把其中一端的7股芯线按两根、三根分成三组，把第一组两根芯线扳起，垂直于芯线紧密缠绕，如图3-19C所示4 ）缠绕两圈后，把余下的芯线向右拉直，把第二组的两根芯线扳直，与第一组芯线的方向一致，压着前两根扳直的芯线紧密缠绕，如图3-19d所示5 ）缠绕两圈后，也将余下的芯线向右扳直，把第三组的三根芯线扳直，与前两组芯线的方向一致，压着前四根扳直的芯线紧密缠绕，如图3-19e所示6 ）缠绕三圈后，切去每组多余的芯线，钳平线端，如图3-19f所示7 ）除了芯线缠绕方向相反，另一侧的制作方法与3-19相同图3-18单股铜线的T字形连接图3-197芯铜线的直线连接四、7芯铜线的T字形连接）把分支芯线散开钳平，将距离绝缘层1-8处的芯线绞紧，再把支路线头7/8的芯线分成4根和3根两组，并排齐；然后用螺钉旋具把干线的芯线撬开分为两组，把支线中4根芯线的一组插入干线两组芯线之间，把支线中另外3根芯线放在干线芯线的前面，如图3-20a所示把3根芯线的一组在干线右边紧密缠绕3-4圈，钳平线端；再把4根芯线的一组按相反方向在干线左边紧密缠绕，如图3-20b所示缠绕4-5圈后，钳平线端，如图3-20C所示。
n)b)c>图3-207芯铜线的T字形连接7芯铜线的直线连接方法同样适用于19芯铜导线，只是芯线太多可剪去中间的几根芯线；连接后，需要在连接处进行钎焊处理，这样可以改善导电性能和增加其力学强度19芯铜线的T字形分支连接方法与7芯铜线也基本相同将支路导线的芯线分成10根和9根两组，而把其中10根芯线那组插人干线中进行绕制五、铜芯导线接头处的锡焊处理）电烙铁锡焊如果铜芯导线截面积不大于10mm2,它们的接头可用150W电烙铁进行锡焊可以先将接头上涂一层无酸焊锡膏，待电烙铁加热后，再进行锡焊即可对于截面积大于16mm2的铜芯导线接头，常采用浇焊法首先将焊锡放在化锡锅内，用喷灯或电炉使其熔化，待表面呈磷黄色时，说明焊锡已经达到高热状态，然从接头上面浇下,图3一21铜芯导线接头的浇焊如图3-21所示因为起初接头较凉，锡在接头上不会有很好的流动性，所以应持续浇下去，使接头处温度提高，直到全部缝隙焊满为止最后用抹布擦去焊渣即可六、压接管压接法连接由于铝极易氧化，而铝氧化膜的电阻率很高，严重影响导线的导电性能，所以铝芯导线直线连接不宜采用铜芯导线的方法进行，多股铝芯导线常用压接管压接法连接（此方法同样适用于多股铜导线）。
其方法和步骤如下：1 ）根据多股导线规格选择合适的压接管2 ）用钢丝刷清除铝芯线表面及压接管内壁的氧化层或其他污物，并在其外表涂上一层中性凡士林将两根导线线头相对插人压接管内，并使两线端穿出压接管25-30mm，如图3-22c所示3 ）按如图3-22d所示进行压接压坑的数目与连接点所处的环境有关，通常情况下，室内是4个，室外为6个项目3.6导线绝缘层的恢复当发现导线绝缘层破损或完成导线连接后，一定要恢复导线的绝缘要求恢复后的绝缘强度不应低于原有绝缘层所用材料通常是黄蜡带、涤纶薄膜带和黑胶带，黄蜡带和黑胶带一般选用宽度为20mm的一、直线连接接头的绝缘恢复1 ）首先将黄蜡带从导线左侧完整的绝缘层上开始包缠，包缠两根带宽后再进入无绝缘层的接头部分，如图3-25a所示包缠时，应将黄蜡带与导线保持约55的倾斜角，每圈叠压带宽的1/2左右，如图3-25b所示包缠一层黄蜡带后，把黑胶布接在黄蜡带的尾端，按另一斜叠方向再包缠一层黑胶布，每圈仍要压叠带宽的1/2，如图3-25c、d所示图3一25直线连接接头的绝缘恢复二、T字形连接接头的绝缘恢复）首先将黄蜡带从接头左端开始包缠，每圈叠压带宽的1/2左右，如图3-26a所示。
缠绕至支线时，用左手拇指顶住左侧直角处的带面，使它紧贴于转角处芯线，而且要使处于接头顶部的带面尽量向右侧斜压，如图3-6b所示当围绕到右侧转角处时，用手指顶住右侧直角处带面，将带面在干线顶部向左侧斜压，使其与被压在下边的带面呈X状交叉，然后把带再回绕到左侧转角处，如图3-6c所不使黄蜡带从接头交叉处开始在支线上向下包缠，并使黄蜡带向右侧倾斜，如图3-26d所示)在支线上绕至绝缘层上约两个带宽时，黄蜡带折回向上包缠，并使黄蜡带向左侧倾斜，绕至接头交叉处，使黄蜡带围绕过干线顶部，然后开始在干线右侧芯线上进行包缠如图3-26e所示1 )包缠至干线右端的完好绝缘层后，再接上黑胶带，按上述方法包缠一层即可，如图3-26f所示图3-26T字形连接接头的绝缘恢复三、注意事项)在为工作电压为380V的导线恢复绝缘时，必须先包缠1-2层黄蜡带，然后再包缠一层黑胶带1 )在为工作电压为220V的导线恢复绝缘时，应先包缠一层黄蜡带，然后再包缠一层黑胶带，也可只包缠两层黑胶带2 )包缠绝缘带时，不能过疏，更不能露出芯线，以免造成触电或短路事故3 )绝缘带平时不可放在温度很高的地方，也不可浸染油类1平结平结又称接绳扣，用于连接两根粗细相同的麻绳。
结绳方法如下：第一步，将两根麻绳的绳头互相交叉在一起，如图1(a)所示(A绳头在B绳头的下方，也可以互相对调位置)第二步，将A绳头在B绳头上绕一圈，如图1(b)所示第三步，将AB两根绳头互相折拢并交叉，A绳头仍在B绳头的下方，如图1(e)所示第四步，将A绳头在B绳头上绕一圈，即将A绳头绕过B绳头从绳圈中穿入，与A绳并在一起(也可以将B绳头按A绳头的穿绕方法穿绕)，将绳头拉紧即成平结［如图1(d)所示］在进行第三步时，A、B两个绳头不能交叉错，如果A绳头放在B绳头的上方［如图1(e)所示］，则A绳头在B绳头上方绕过后，A绳头就不会与A绳并在一起，而打成的绳结如图1(f)所示此绳结的牢固程度不如平结，外表不如平结美观。
