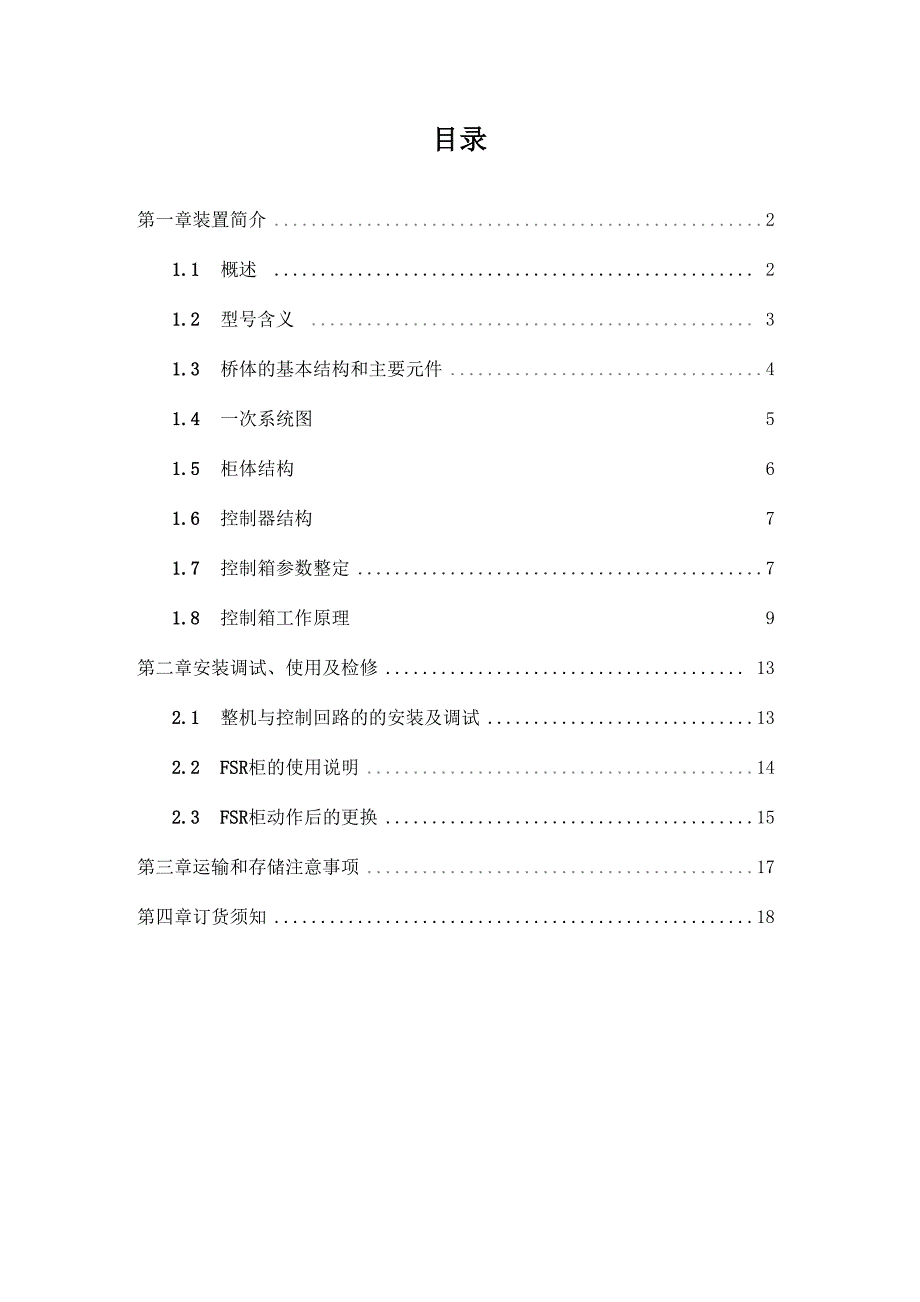

目录第一章装置简介 21.1 概述 21.2 型号含义 31.3 桥体的基本结构和主要元件 41.4 一次系统图 51.5 柜体结构 61.6 控制器结构 71.7 控制箱参数整定 71.8 控制箱工作原理 9第二章安装调试、使用及检修 132.1 整机与控制回路的的安装及调试 132.2 FSR柜的使用说明 142.3 FSR柜动作后的更换 15第三章运输和存储注意事项 17第四章订货须知 18第一章装置简介本公司生产的大容量高速开关装置是公司的专利产品，已通过安徽省科委鉴定， 具有国际领先水平请在使用前务必先仔细阅读说明书，以便能正确和安全地使用本 装置1.1 概述众所周知，电力系统发生短路故障时，短路电流一般为额定电流的十几倍， 有时达到几十倍，短路冲击电流甚至超过百倍这给发电机、变压器、断路器、 输电线路等电气设备造成很大危害，而目前即使较好的断路器的开断时间也在几 十毫秒以上，这就对它们的热稳定和动稳定有较高的要求因而开发一种能快速、 可靠地开断短路电流的开关，这不仅对电力系统安全、可靠的运行显得十分重要， 而且对降低电气设备使用厂家的设备成本也有着十分重要的意义。
大容量高速开关装置（FSR）是本公司为了满足电力系统对短路保护的需求 而开发的新型短路保护装置，它可在短路电流上升的初始阶段，即将短路电流开 断（少于1ms），使其不能以短路电流的峰值流向短路点，从而达到了保护发配电 设备及供电线路的目的以下大容量高速开关装置简称为“ FSR”1.2 型号含义fsr 1—n / [/ — □ 开断电流 额定电流 额定电压 B：非整柜结构V：配真空断路器柜1.3 FSR的基本结构和主要元件FSR的本体的基本结构如图1所示况下，主回路中的电流99%从FS上流过在主回路出线故障的情况下，FS在脉冲 电流的作用下，在不大于150口s的时间内断开高压限流熔断器：简称“ FU”其冷态直流电阻值的范围为5〜20mQ，在 正常情况下，主回路中电流从FU上流过的不超过1%在主回路出线故障的情况下, FS开断后，短路电流进入FU,在不大于0.5ms的时间内FU熔断氧化锌：简称“ FR”其冷态直流电阻值为无穷大，在正常情况下，主回 路中电流不从FR上流过在主回路出线故障的情况下，在FU熔断过程中，线路上 可能会产生瞬时过电压，此时FR对其进行限压当系统能量较大，FU不能可靠完 全吸收时，FU的弧压使FR导通，进行吸能和限压。
除去以上三个主要元件外，FSR还包括专用电流互感器、专用脉冲变压器和 控制器专用电流互感器：简称“ CT”保证20倍额定电流情况下，二次输出信号不饱和、不滞后专用脉冲变压器：简称“ MB”保证其输出的脉冲信号，使FS在规定时间内断开控制器：简称“ ZK”根据CT输入的信号，对数据进行分析计算，当电流增长率di/d t和电流i满足整定值时，则ZK向MB发出动作脉冲信号1.4 FSR 一次系统图FSR的一次接线图如图2所示:图2 一次接线图1.5 柜体结构FSR可以根据用户的要求，增加高压隔离开关和断路器等其他元件，同时它的进出线方式、柜体尺寸等也可根据用户要求进行调整以下是配置了1台高 压隔离开关、1台真空断路器，进出线方式为上进后出，柜体尺寸为1200mm （宽）X 1300mm （深）X2500mm （高）FSR的柜体如图3所示H57438211200正视图图3 FSR的柜体图沪速开关:21716151411工作指示、FSR正常情况下，柜体二次室上的有三个指示灯，分别是：FSR 报警指示、FSR动作指示；如柜内安装了真空断路器，则要另加三个指示灯，分别是：分闸指示，合闸指示，电机储能指示。
还要增加分闸按扭和合闸按钮1.6控制器结构FSR的控制器为5U机箱结构，其面板布置如图4所示:大容量高速开关控制器O O报警 动作21.7控制器参数整定控制器中的需要整定参数有3个，是启动电流值、最小动作电流曲线和电流增长率，示意图如图5所示，整定参数的选择原则如下：1）启动电流值 电流值的整定原则是避开设备的额定电流、过负荷电流以及设备投切时 的冲击电流A）大容量高速开关安装在发电机出口处电流值二K* 1.3*M2*I K=1.1〜1.2 K为安全系数nI为发电机的额定电流 n1.3为发电机允许过电流倍数电流值二K*12*M2*InB）大容量高速开关安装在厂用变高压侧K=1〜3 K为安全系数I为变压器的额定电流 n12为变压器合闸时的冲击电流倍数2） 最小动作电流曲线 最小动作电流曲线的选择原则是避开断路器开断电流范围内的短路电流，同时还要避开设备合闸时的冲击电流，还要从要保护设备的动稳定和热 稳定的角度来考虑A）大容量高速开关安装在发电机出口处最小动作电流曲线二K* 1.3*M2*Isin（181） K=1.1〜1.4为安全系数nI为发电机的额定电流n1.3为发电机允许过电流倍数B）大容量高速开关安装在厂用变高压侧最小动作电流曲线=K*M2*I sin（181） I为变压器的额定电流nnK=20〜30 K 为综合考虑了变压器所能承受的最大短路电流以及断路器所能安全开断的最大短路电流3） 电流增长率电流增长率是在最小动作电流曲线上，电流幅值等于电流整定值处的斜率。
1．8 控制器工作原理1．8．1控制器 控制器是由电流信号板、采样板、电源板、触发板、底板组成1） 电流信号板电流板信号分电流型信号板和电压型信号板电流型信号板是将电流互感器二次侧电流信号经过磁隔离后转换成电压信号，它主要是由霍尔电流传感器、精密电阻等元件所组成，其工作原理如图大容量高速开关装置（FSR）使用说W书——第9页共17页 jLA-280~1A电流取样rL0~10V电流信号 ►传感器电阻nJ 电压信号图6 电流信号板工作原理电压型信号板是将洛克斯线圈输出信号隔离后转换成电压信号，它主要是由隔离放大器、精密电阻等元件所组成，其工作原理如图7所示隔离0~10V放大取样rL0~10V电压信号器电阻nJ 电压信号图7 电压型信号板工作原理2） 采样板这块板的作用是对电流信号板输出的电压信号进行放大、A/D转换、运 算等处理，如果信号幅值和增长率满足条件，则发出动作信号给表决板；同 时还对板上的器件进行监控，若器件发生故障则发出报警信号为了提高可 靠性，采用3块采样模块进行采样处理对三块采样模块输出的动作信号进行判断，若三块采样模块有二块以 上发出动作信号则表决模块发动作信号给触发板；同时对三块采样模块和自 身的器件进行监控.其工作原理如图8所示。
3） 电源板这块板的作用是给整个控制器提供电源，同时对各种动作、工作、报警信号进行放大，驱动继电器其工作原理如图9所示DC220V输入信号4）触发板电源模块电器组■> 土 15V ► 24V5V 工作——报警动作图9电源板工作原理该触发板将动作信号转换成脉冲信号输出到脉冲变压器引爆桥体开断器其工作原理如图10所示•输入信号｝脉冲放电器脉冲输出到脉冲变图10 触发板工作原理第二章 安装调试、使用及检修2.1 整机与控制回路的的安装及调试2.1.1 装置安装时的注意事项大容量高速开关装置是由用户或安装公司进行安装，应注意以下几点：1） 装置及单柜型控制器的柜体四周应与墙体保持0.6米的距离；2） 确认装置的接地线应可靠接地；3） 确认电流互感器与脉冲变的引线的屏蔽层与现场的接地系统可靠地 连接；4）将控制器输出的动作、工作、报警三对无源接点接入用户的监控系 统应与用户一起对接入的接点进行核对，以确保接入的接点准确 可靠；如需要FSR装置来联跳与FSR柜串联的断路器，则要将FSR 柜输出的跳闸无源接点接入断路器的跳闸回路2.1.2装置调试时的注意事项在装置安装完毕，同时常规试验合格后，由本公司调试人员进行现场调 试工作，现场调试的步骤：1） 确认脉冲变高压侧的引线与分断器引出线（即桥体上的引线）断开， 并且将分断器的引线短接；2） 将控制器端子排上的电流互感器端子与输入引线解开，把端子排上 的A、B、C三相CT端子串接起来，然后将输入电流信号连接。
如现 场有微机保护测试仪最好，否则可以用调压器来代替3） 将FSR柜内脉冲变高压侧的端子分别接到信号板上，此信号板由本 公司调试人员自带4） 调整微机保护测试仪（或调压器）的输出电流，使输出电流的峰值 等于设计方案中动作电流曲线的峰值的90%，装置不能误动；5） 调整微机保护测试仪（或调压器）的输出电流，使输出电流的峰值 等于设计方案中动作电流曲线的峰值的110%，装置不能拒动当动 作时信号板（调试人员自带）上的信号灯三相同时亮，FSR柜上的 动作信号灯也应亮；6） 试验结束后，应将电流互感器、脉冲变压器、分断器的引线全部恢 复，同时对电流互感器和脉冲变压器本体至控制器的连线逐一进行 核对，以确保连接正确7） FSR装置调试完毕，并检查无误后，方可投运2.2 FSR 柜的使用说明1、控制器操作顺序◊投运时，先投入控制器电源，再投入主柜；退出时，先退出主柜，再断 开控制器电源2、 控制器的面板布置如图4所示◊ 控制器中的测试板是用来在投运前以及检修时对本装置进行检测的可 以使用本公司生产的大容量高速开关装置检测仪来进行检测◊CT所测得的电流信号通过接线端子接入控制器中3、 FSR柜二次室柜门上共有三个指示灯，分别为工作、动作、报警。
在FSR 正常工作时，面板上的工作指示灯亮，其余指示灯均不亮；当FSR动作时， 分闸、动作指示灯亮，报警指示灯不亮；如果报警指示灯亮，而动作指示灯 不亮时，请按控制器上的复位按钮复位，如果不能解除报警信号，请务必通 知本公司，本公司将迅速派技术人员前往解决控制器退出运行后，对主回路的正常运行没有任何影响，但起不到保护 作用4、 FSR柜正常运行时，只要注意检查FU是否熔断、隔离开关接头、母线接 头是否过热，主柜与测控柜上的指示灯指示是否正确即可5、 控制器在使用过程中，其内的插拔件不能带电插拔2.3 FSR柜动作后的更换2.3.1 FSR柜动作后，应进行如下工作：1、检查测控柜的动作信号和现场情况，记录动作时的有关运行数据和现象2、 检查FS是否分断，观察FU的撞针是否弹出3、 更换FU和FS4、 若有两相或超过两相的FU和FS动作，则无论第三相的FU和FS检测结 果如何，均应全部更换5、 查看隔离开关和断路器是否正常，并清除设备内部的尘埃和金属粒子；6、 尽快恢复装置运行7、 联系本公司并向本公司提交事故报告，以便及时补充备品2.3.2桥体更换在FSR柜动作后，应尽快更换桥体更换桥体的步骤是：1、 对FSR柜进行停电操作，同时将控制器电源断开；2、 对FSR柜进行验电，且安装接地线；3、 将已熔断的载流桥体和高压限流熔断器拆下；4、 将新的载流桥体和高压限流熔断器装上，注意分断器的引出线朝向对应的脉冲变压器一侧。
