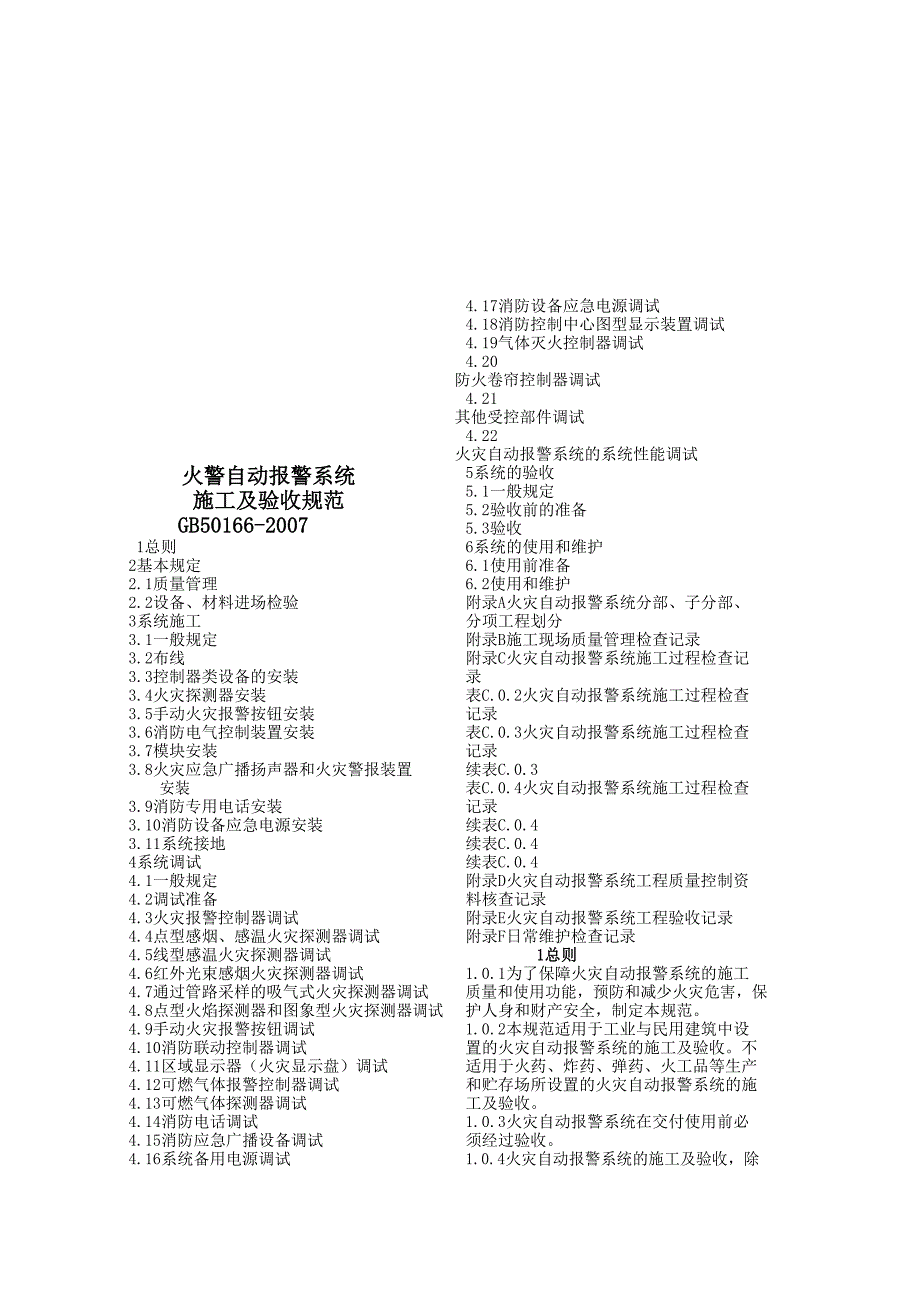

火警自动报警系统施工及验收规范GB50166-20071总则2基本规定2.1质量管理2.2设备、材料进场检验3系统施工3.1一般规定3.2布线3.3控制器类设备的安装3.4火灾探测器安装3.5手动火灾报警按钮安装3.6消防电气控制装置安装3.7模块安装3.8火灾应急广播扬声器和火灾警报装置安装3.9消防专用安装3.10消防设备应急电源安装3.11系统接地4系统调试4.1一般规定4.2调试准备4.3火灾报警控制器调试4.4点型感烟、感温火灾探测器调试4.5线型感温火灾探测器调试4.6红外光束感烟火灾探测器调试4.7通过管路采样的吸气式火灾探测器调试4.8点型火焰探测器和图象型火灾探测器调试4.9手动火灾报警按钮调试4.10消防联动控制器调试4.11区域显示器（火灾显示盘）调试4.12可燃气体报警控制器调试4.13可燃气体探测器调试4.14消防调试4.15消防应急广播设备调试4.16系统备用电源调试4.17消防设备应急电源调试4.18消防控制中心图型显示装置调试4.19气体灭火控制器调试4.20防火卷帘控制器调试4.21其他受控部件调试4.22火灾自动报警系统的系统性能调试5系统的验收5.1一般规定5.2验收前的准备5.3验收6系统的使用和维护6.1使用前准备6.2使用和维护附录A火灾自动报警系统分部、子分部、分项工程划分附录B施工现场质量管理检查记录附录C火灾自动报警系统施工过程检查记录表C.0.2火灾自动报警系统施工过程检查记录表C.0.3火灾自动报警系统施工过程检查记录续表C.0.3表C.0.4火灾自动报警系统施工过程检查记录续表C.0.4续表C.0.4续表C.0.4附录D火灾自动报警系统工程质量控制资料核查记录附录E火灾自动报警系统工程验收记录附录F日常维护检查记录1总则1.0.1为了保障火灾自动报警系统的施工质量和使用功能，预防和减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2本规范适用于工业与民用建筑中设置的火灾自动报警系统的施工及验收不适用于火药、炸药、弹药、火工品等生产和贮存场所设置的火灾自动报警系统的施工及验收1.0.3火灾自动报警系统在交付使用前必须经过验收1.0.4火灾自动报警系统的施工及验收，除执行本规范外，尚应符合现行的有关国家标准、规范的规定2基本规定2.1质量管理分项工程应按附录A划分有相应资质等级的施工单位承担要求编写施工方案施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度，并应按附录B的要求填写有关记录列条件：1设计单位应向施工、建设、监理单位明确相应技术要求；2系统设备、材料及配件齐全并能保证正常施工；3施工现场及施工中使用的水、电、气应满足正常施工要求动报警系统的施工,应按照批准的工程设计文件和施工技术标准进行施工不得随意更改确需更改设计时，应由原设计单位负责更改控制应符合下列规定：1各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查，检查合格后方可进入下道工序2相关各专业工种之间交接时，应进行检验，并经监理工程师签证后方可进入下道工序3系统安装完成后，施工单位应按相关专业调试规定进行调试。
4系统调试完成后，施工单位应向建设单位提交质量控制资料和各类施工过程质量检查记录5施工过程质量检查应由监理工程师组织施工单位人员完成6施工过程质量检查记录应按附录C的要求填写按附录D的要求填写2.1.8火灾自动报警系统施工前，应对设备、材料及配件进行现场检查，检查不合格者不得使用2.1.9分部工程质量验收应由建设单位项目负责人组织施工单位项目负责人、监理工程师和设计单位项目负责人等进行，并按本规范附录E的要求填写火灾自动报警系统工程验收记录2.2设备、材料进场检验2.2.1设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识检查数量：全数检查检验方法：查验相关材料2.2.2火灾自动报警系统的主要设备应是通过国家认证（认可）的产品产品名称、型号、规格应与检验报告一致检查数量：全数检查检验方法：核对认证（认可）证书、检验报告与产品2.2.3火灾自动报警系统中非国家强制认证（认可）的产品名称、型号、规格应与检验报告一致检查数量：全数检查检验方法：核对检验报告与产品2.2.4火灾自动报警系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。
检查数量：全数检查检验方法：观察检查2.2.5火灾自动报警系统设备及配件的规格、型号应符合设计要求检查数量：全数检查检验方法：核对相关资料3系统施工3.1一般规定3.1.1火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件3.1.2火灾自动报警系统施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）、调试、设计变更等相关记录3.1.3火灾自动报警系统施工过程结束后，施工方应对系统的安装质量进行全数检查3.1.4火灾自动报警系统竣工时，施工单位应完成竣工图及竣工报告3.2布线3.2.1火灾自动报警系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303的规定检查数量：全数检查检验方法：观察检查3.2.2火灾自动报警系统布线时，应根据现行国家标准《火灾自动报警系统设计规范》GB50116的规定，对导线的种类、电压等级进行检查检查数量：全数检查检验方法：观察检查3.2.3在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物检查数量：全数检查检验方法：观察检查。
3.2.4火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内检查数量：全数检查检验方法：观察检查3.2.5导线在管内或线槽内，不应有接头或扭结导线的接头，应在接线盒内焊接或用端子连接检查数量：全数检查检验方法：观察检查3.2.6从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于2m检查数量：全数检查检验方法：尺量、观察检查3.2.7敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理检查数量：全数检查检验方法：观察检查3.2.8管路超过下列长度时，应在便于接线处装设接线盒：1管子长度每超过30m，无弯曲时；2管子长度每超过20m，有1个弯曲时；3管子长度每超过10m，有2个弯曲时；4管子长度每超过8m，有3个弯曲时检查数量：全数检查检验方法：尺量、观察检查侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母塑料管入盒应采取相应固定措施检查数量：全数检查检验方法：观察检查明敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定吊装线槽或管路的吊杆直径不应小于6mm检查数量：全数检查检验方法：尺量、观察检查。
线槽敷设时，应在下列部位设置吊点或支点：1线槽始端、终端及接头处；2距接线盒0.2m处；3线槽转角或分支处；4直线段不大于3m处检查数量：全数检查检验方法：尺量、观察检查线槽接口应平直、严密，槽盖应齐全、平整、无翘角并列安装时，槽盖应便于开启检查数量：全数检查检验方法：观察检查管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量检查数量：全数检查检验方法：观察检查火灾自动报警系统导线敷设后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，该绝缘电阻值不应小于20MΩ检查数量：全数检查检验方法：兆欧表测量同一工程中的导线，应根据不同用途选不同颜色加以区分，相同用途的导线颜色应一致电源线正极应为红色，负极应为蓝色或黑色检查数量：全数检查检验方法：观察检查3.3控制器类设备的安装器、区域显示器、消防联动控制器等控制器类设备（以下称控制器）在墙上安装时，其底边距地(楼)面高度宜为1.3～1.5m，其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m;落地安装时，其底边宜高出地(楼)面0.1～0.2m检查数量：全数检查。
检验方法：尺量、观察检查在轻质墙上时，应采取加固措施检查数量：全数检查检验方法：观察检查列要求：1配线应整齐，不宜交叉，并应固定牢靠；2电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；3端子板的每个接线端，接线不得超过2根；4电缆芯和导线，应留有不小于200mm的余量；5导线应绑扎成束；6导线穿管、线槽后，应将管口、槽口封堵检查数量：全数检查检验方法：尺量、观察检查标志，并应直接与消防电源连接，严禁使用电源插头控制器与其外接备用电源之间应直接连接检查数量：全数检查检验方法：观察检查久性标志检查数量：全数检查检验方法：观察检查3.4火灾探测器安装3.4.1点型感烟、感温火灾探测器的安装，应符合下列要求：1探测器至墙壁、梁边的水平距离，不应小于0.5m；2探测器周围水平距离0.5m内，不应有遮挡物；3探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；4在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m探测器至端墙的距离，不应大于安装间距的一半；5探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于450。
检查数量：全数检查检验方法：尺量、观察检查3.4.2线型红外光束感烟火灾探测器的安装，应符合下列要求：1当探测区域的高度不大于20m时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m时，光束轴线距探测区域的地（楼）面高度不宜超过20m；2发射器和接收器之间的探测区域长度不宜超过100m；3相邻两组探测器的水平距离不应大于14m探测器至侧墙水平距离不应大于7m，且不应小于0.5m；4发射器和接收器之间的光路上应无遮挡物或干扰源；5发射器和接收器应安装牢固，并不应产生位移检查数量：全数检查检验方法：尺量、观察检查3.4.3缆式线型感温火灾探测器在电缆桥架、变压器等设备上安装时，宜采。
