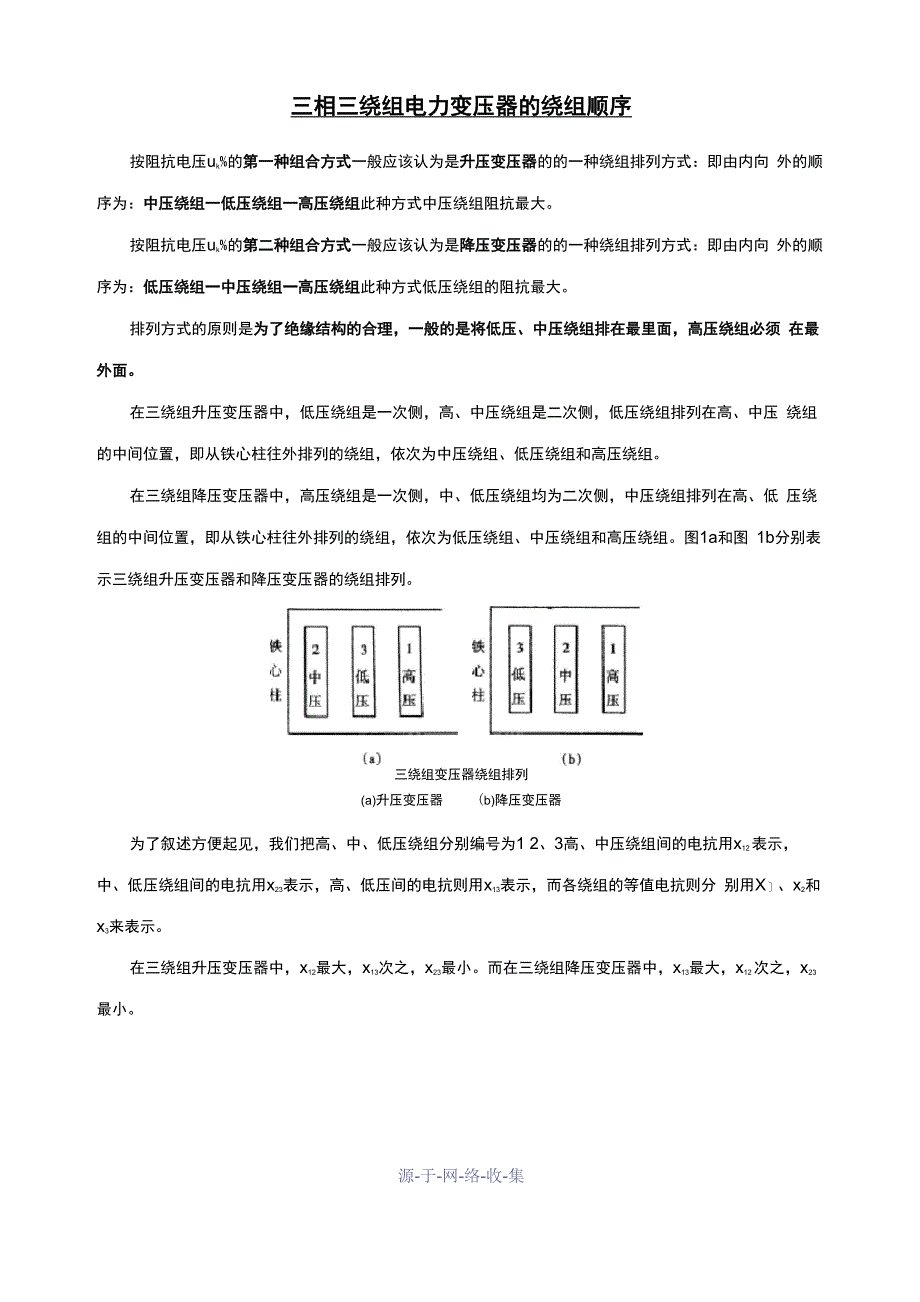

三相三绕组电力变压器的绕组顺序按阻抗电压uk%的第一种组合方式一般应该认为是升压变压器的的一种绕组排列方式：即由内向 外的顺序为：中压绕组一低压绕组一高压绕组此种方式中压绕组阻抗最大按阻抗电压uk%的第二种组合方式一般应该认为是降压变压器的的一种绕组排列方式：即由内向 外的顺序为：低压绕组一中压绕组一高压绕组此种方式低压绕组的阻抗最大排列方式的原则是为了绝缘结构的合理，一般的是将低压、中压绕组排在最里面，高压绕组必须 在最外面在三绕组升压变压器中，低压绕组是一次侧，高、中压绕组是二次侧，低压绕组排列在高、中压 绕组的中间位置，即从铁心柱往外排列的绕组，依次为中压绕组、低压绕组和高压绕组在三绕组降压变压器中，高压绕组是一次侧，中、低压绕组均为二次侧，中压绕组排列在高、低 压绕组的中间位置，即从铁心柱往外排列的绕组，依次为低压绕组、中压绕组和高压绕组图1a和图 1b分别表示三绕组升压变压器和降压变压器的绕组排列三绕组变压器绕组排列(a)升压变压器 (b)降压变压器为了叙述方便起见，我们把高、中、低压绕组分别编号为1 2、3高、中压绕组间的电抗用x12 表示，中、低压绕组间的电抗用x23表示，高、低压间的电抗则用x13表示，而各绕组的等值电抗则分 别用X］、x2和x3来表示。
在三绕组升压变压器中，x12最大，x13次之，x23最小而在三绕组降压变压器中，x13最大，x12 次之，x23最小源-于-网-络-收-集。
