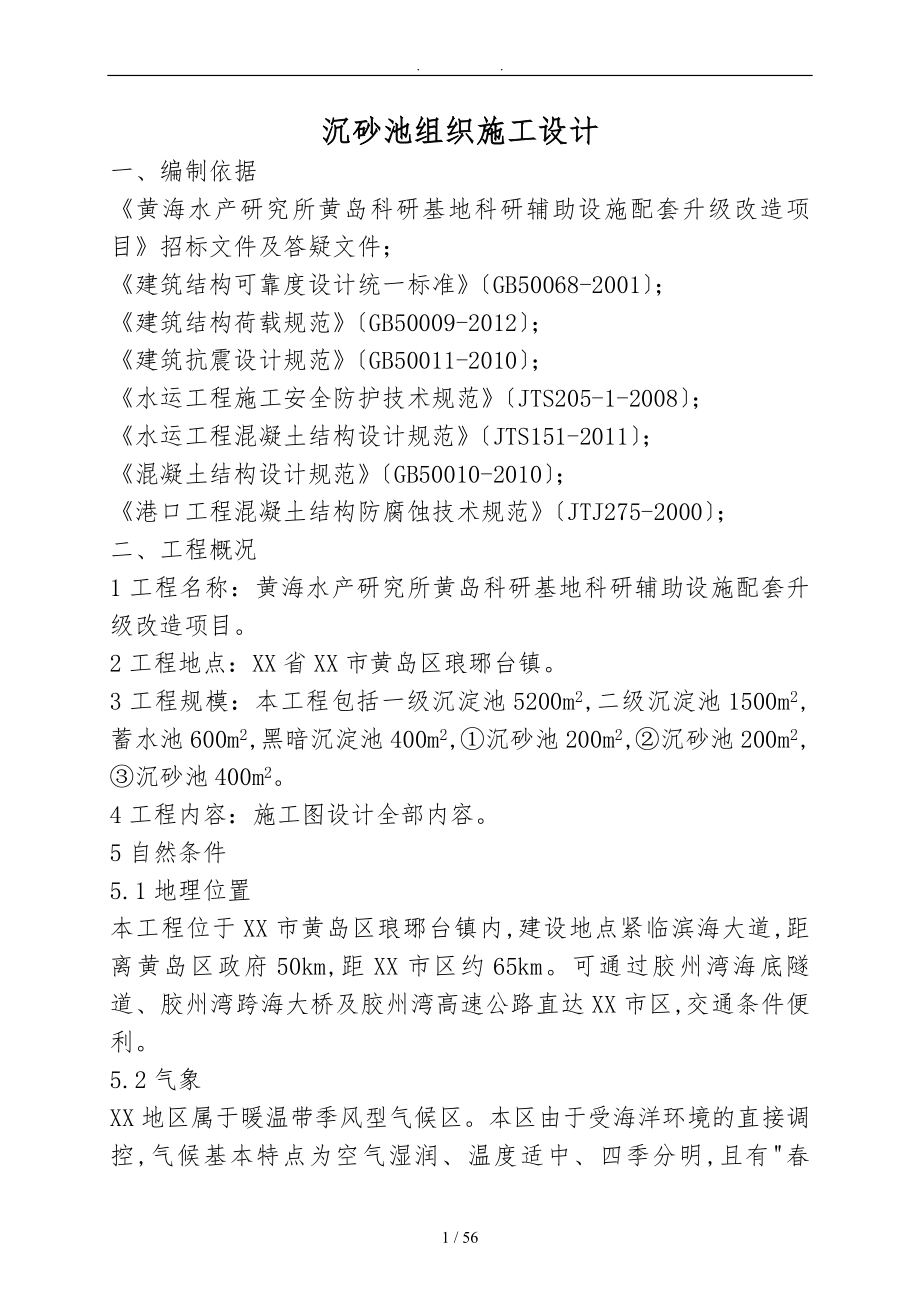

. 沉砂池组织施工设计一、编制依据《黄海水产研究所黄岛科研基地科研辅助设施配套升级改造项目》招标文件及答疑文件；《建筑结构可靠度设计统一标准》〔GB50068-2001〕；《建筑结构荷载规范》〔GB50009-2012〕；《建筑抗震设计规范》〔GB50011-2010〕；《水运工程施工安全防护技术规范》〔JTS205-1-2008〕；《水运工程混凝土结构设计规范》〔JTS151-2011〕；《混凝土结构设计规范》〔GB50010-2010〕；《港口工程混凝土结构防腐蚀技术规范》〔JTJ275-2000〕；二、工程概况1工程名称：黄海水产研究所黄岛科研基地科研辅助设施配套升级改造项目2工程地点：XX省XX市黄岛区琅琊台镇3工程规模：本工程包括一级沉淀池5200m2,二级沉淀池1500m2,蓄水池600m2,黑暗沉淀池400m2,①沉砂池200m2,②沉砂池200m2,③沉砂池400m24工程内容：施工图设计全部内容5自然条件5.1地理位置本工程位于XX市黄岛区琅琊台镇内,建设地点紧临滨海大道,距离黄岛区政府50km,距XX市区约65km。
可通过胶州湾海底隧道、胶州湾跨海大桥及胶州湾高速公路直达XX市区,交通条件便利5.2气象XX地区属于暖温带季风型气候区本区由于受海洋环境的直接调控,气候基本特点为空气湿润、温度适中、四季分明,且有"春迟、夏凉、秋爽、冬长"的特点具体言之,春季气温回升缓慢；夏季虽温热多雨,但无酷暑,显示出海洋性气候气候特点；秋天则海阔天高、碧空万里、降水少而蒸发多；冬季则寒潮频袭,风大温低且持续时间长,显示出大陆性气候特点5.2.1气温多年平均气温为12.5℃,年平均气温最高为13.6℃〔1994年和1999年〕,最低为11.5℃〔1976年〕累年月平均气温夏季〔6月～8月〕为21.2～25.3℃,其中8月份最高,为25.3℃；累年月平均气温冬季〔12月～2月〕为-1.3～1.2℃,其中1月份最低,为-1.3℃5.2.2降水多年月最大降水量出现在1962年的7月份,为439.2mm；多年月最小降水量仅为0mm分别出现在1963年2月、1973年11月、1977年1月和2月、1978年4月5.2.3风基本风压：Wo=0.6KP,多年常风向为NNW向,其出现频率为15％其中,春季常风向为NNW向,出现频率为11％；夏季常风向为SE向,出现频率为13％；秋季常风向为NNW向,出现频率为18％；冬季常风向为NNW向,出现频率为24％。
累年各月最大风速值出现在1971年3月份,风速为22m/s,风向为NNW；1971年3月份次之,为19m/s,NW向5.2.4雾多年平均有雾日数为14.7天,大多集中在春夏季的4月份至7月份,平均雾日之和为9.6天,占全年有雾日数的65％,其中4月份雾日最多,累年平均为3.1天,6、7月份次之,为2.6天5.2.5台风本海域引起大浪的天气系统主要为台风〔包括强热带风暴和热带风暴〕和气旋查阅有关台风资料得知,1894～1985年影响本区的台风有106次,平均每年约1.2次1985～20XX影响本区的台风有25次,平均每年约1.3次20年内台风影响本区最早出现在6月24日〔1990年05号台风〕,最晚出现在9月24日〔1992年19号台风〕从7月中旬开始,影响XX的台风次数明显增多,8月份最多,占总数的54.5%5.2.6雷暴XX年平均雷暴日数为22.1d其中,市区为19.6d,各区市在18.8～24.2d之间；最多年份,市区为29d,各区市为29～37d；最少年份,市区为9d,各区市为10～15d6工程地质本工程自上而下分为：第①层为淤泥层,第②层为强风化岗片麻岩层；地基容许承载力f=450kPa。
7地震建筑抗震设防类别：丙类；地基基础设计等级：丙类；框架抗震等级为四级,抗震墙三级8计划工期：本项目施工工期为168日历天9质量要求：一次性验收合格三、施工准备1组织技术准备1.1施工组织机构和人员组成1.1.1为确保本工程顺利实施,根据本工程的特点和施工现场的实际情况,公司各职能部门加强对本项目的监督和指导,确保本工程按期竣工1.1.2我公司将派出一支管理水平和技术水平较高、责任心很强的管理人员组建工程项目经理部由公司指派一名项目经理、一名总工程师、一名项目副经理、一名质检工程师负责施工现场的全面指挥,协调施工技术、质量和进度的关系,抓好成本管理并指派有经验的经济师、会计师、预算员、施工员、质量员、安全员、材料员等管理人员,协助项目经理、总工程师、项目副经理做好各项工作实行现场统一领导,分工明确,工作落实到人,各负其责,并有计划、有步骤地组织施工充分发挥我公司的人才优势、技术优势、设备优势,确保整体工程顺利实施1.2图纸会审工程开工前,本公司将在项目部总工程师的组织下,集中项目部有关人员仔细审阅设计文件,将不清或不明的问题及时汇总会知甲方、设计人员及时解决1.3完善施工组织设计项目总工程师组织技术人员熟悉施工技术规范、质量检验评定标准和有关环保、文明施工、交通管制等文件；复核工程数量,结合现场的施工环境和实际情况,及时编写各主要分项实施性的施工组织设计,提出更具体详细的施工计划、材料计划、机械使用计划、施工工艺等有关保证措施,按程序综合送审,审批后方可施工。
1.4设计交底和施工技术交底我公司将严格按我公司有关技术交底规程,组织两级技术交底,第一级由总工程师组织工程部技术人员向项目经理部交底,第二级由项目经理部向班组交底,做到项目部全体人员均熟悉图纸2施工现场准备2.1场地清理及平整用机械配合在施工场地及便道范围清表和平整,然后填土压实2.2铺设施工便道工程一开工,按现场实际需要进行施工便道铺设施工便道的宽度需满足车辆运输要求2.3修建排水设施做好排水工作,修建排水设施,并做好排水设施的维护工作2.4布设水电按施工总平面设计,合理布设水电2.5建立测量控制网开工前组织熟练精干的测量队伍对业主或设计提供的坐标控制点和水准点进行复测和实地校核,其精度必须满足施工测量规范和设计要求,对业主或设计提供的控制点和主要控制极点加以保护,在本工程区域上设立平面控制网和高程控制网,用以进行施工放线,复核无误后,提交监理工程师审核批准2.6现场试验室的设置为保证工程质量,使工程质量处于受控状态,计划在工地建立临时试验室,同时派出一台专车,专门负责运送工程有关的试验材料,将现场不能做的试件运回公司试验室,进行试件检测2.7施工协助配合工作我司将协助业主办好施工许可证,办好工程开工之前需申办的一切手续,并加强与各主办单位及协助单位、相关部门的联系工作,为工程的顺利进行提供有利条件。
3其它方面的准备工作3.1协调场外工作,创造良好环境项目部设专人联系、协调对外工作3.1.1提前与消防保卫部门、环保部门、当地派出所取得联系,做好现场的各种办证工作,使施工纳入法制化、合理化轨道3.1.2积极协调好建设单位、设计单位、监理单位及质量监督部门的关系,及时解决工程中的各种问题3.2施工过程通讯联络：现场管理人员均配备对讲机联系3.3岗位培训根据开工日期和进度计划安排、劳动力需用量计划,组织劳动力进场,并对进场人员进行入场教育3.3.1管理人员做好施工管理人员上岗前的岗位培训,保证掌握施工工艺、操作方法,考核合格后方可上岗对工程技术人员集中培训,学习新规范、新法律法规对施工管理人员进行施工交底,使全部管理人员做到心里有数3.3.2劳务人员班组全体人员进行进场前安全、文明施工及管理宣传动员对特殊工种作业人员集中培训,考核合格后方可上岗对各班组进行施工前技术、质量交底四、施工布置1总平面布置原则1.1严格遵守国家和当地政府有关土地资源使用方面的法律法规,服从建设单位和监理工程师的指导1.2在布置临时设施时,充分利用既有交通1.3合理布置各种临时设施,充分利用现场条件1.4施工现场场地布置时,易燃、易爆等危险物品的存放地点应符合安全和消防的有关规定和要求。
2施工总平面布置详见施工总平面布置图3临时设施为尽快展开施工,首批人员进场后,立即着手修建临时设施,包括生活办公区等4临时便道根据本工程的实际情况和现场实地考察,施工便道的布置结合当地现有道路布置5生产及生活用水根据现场实地察看,本工程生活用水从业主指定接口接入,并进行检测,检测合格报监理工程师批准后,方可用于工程施工及生活用水生活用水经检疫部门检验合格后,方可用于生活用水6电力、电讯、网络系统建立6.1电力本工程从附近降压站引专线供电,同时我公司计划在施工期间配备有2台300kw发电机组备用,能满足生产、生活用电的需要,各施工、生活点的用电根据需要连接6.2电讯、网络接程控、机2部,保持与业主及监理部门联系,网络与当地电信部门联系,建立计算机网络系统,实现项目信息化管理7工地试验室建设根据本工程所用工程原材料及工地试验检测需要,工地试验检测中心试验室拟建在项目经理部内,用于办公、住宿试验工作内容：7.1负责工地各种进场原材料质量试验检测；7.2负责各种标号混凝土、砂浆配合比的选配；7.3负责全线原材料、混凝土、砂浆的取样,制作标准试件试验五、施工方案1工程特点分析1.1本工程工期短,工程量大,施工中需做好人力、设备的配备和组织工作,认真做好技术和施工准备工作。
1.2要合理选择施工起点,安排好各工序间的施工步骤,形成流水作业,减少各工序间的相互干扰尤为重要1.3施工中应充分的发挥高新科技优势,提高施工效率、施工精度1.4本工程浇筑混凝土工程量较大,需做好现场的人力、机械组织安排,并制定切实可行的施工技术、安全技术措施,确保现场施工人员及机械设备的安全2施工总体部署本工程采用流水施工作业,充分利用好施工机械,调配好各工种,以缩短工期,保证工程按期完工3施工总流程图见下页施工总流程图施工总流程图基槽清泥安装锚杆沉砂池垫层浇筑沉砂池垫层砼养护 沉砂池底板钢筋绑扎底模板安装底板混凝土浇筑底板混凝土养护沉砂池壁钢筋绑扎沉砂池壁模板安装沉砂池壁砼浇筑池壁砼养护沉砂池闭水试验沉砂池盖板钢筋绑扎沉砂池盖板模板安装沉砂池盖板砼浇筑盖板砼养护 构配件安装 竣工清理4施工组织4.1为保证工程质量及工期,施工中应科学组织施工,合理安排流水步距,严格控制基槽清泥、锚杆安装、钢筋绑扎、模板安装、混凝土浇筑的进度协调,防止窝工六、主要工程项目的施工程序和施工方法1测量控制1.1施工测量流程图施工准备→控制点移交复核→测设控制网→控制网报验及复核→施工控制→施工复核1.2施工基线、水准点布设1.2.1首先对业主提供的测量范围内有关施工基线和控制基点基本数据进行校核,在规定时限内将校核结果经书面形式报告监理工程师。
根据业主和监理工程师提供的最终正式的三角网点和水准网点资料,按照一级导线、三<四>等高程测量标准引测施工基线及水准点全部测量数据和放样参数经监理工程师批准,同时提供所需的辅助测量人员和测量仪器,在监理工程师的监督下,对照测量,准确无误后才投入使用施工中加强对控制点的保护,以保证控制点不被破坏,并定期校核1.2.2施工基线主要采用全站仪、GPS进行测设采用轴线网测量的方法建立平面控制系统,以业主提供的最。
