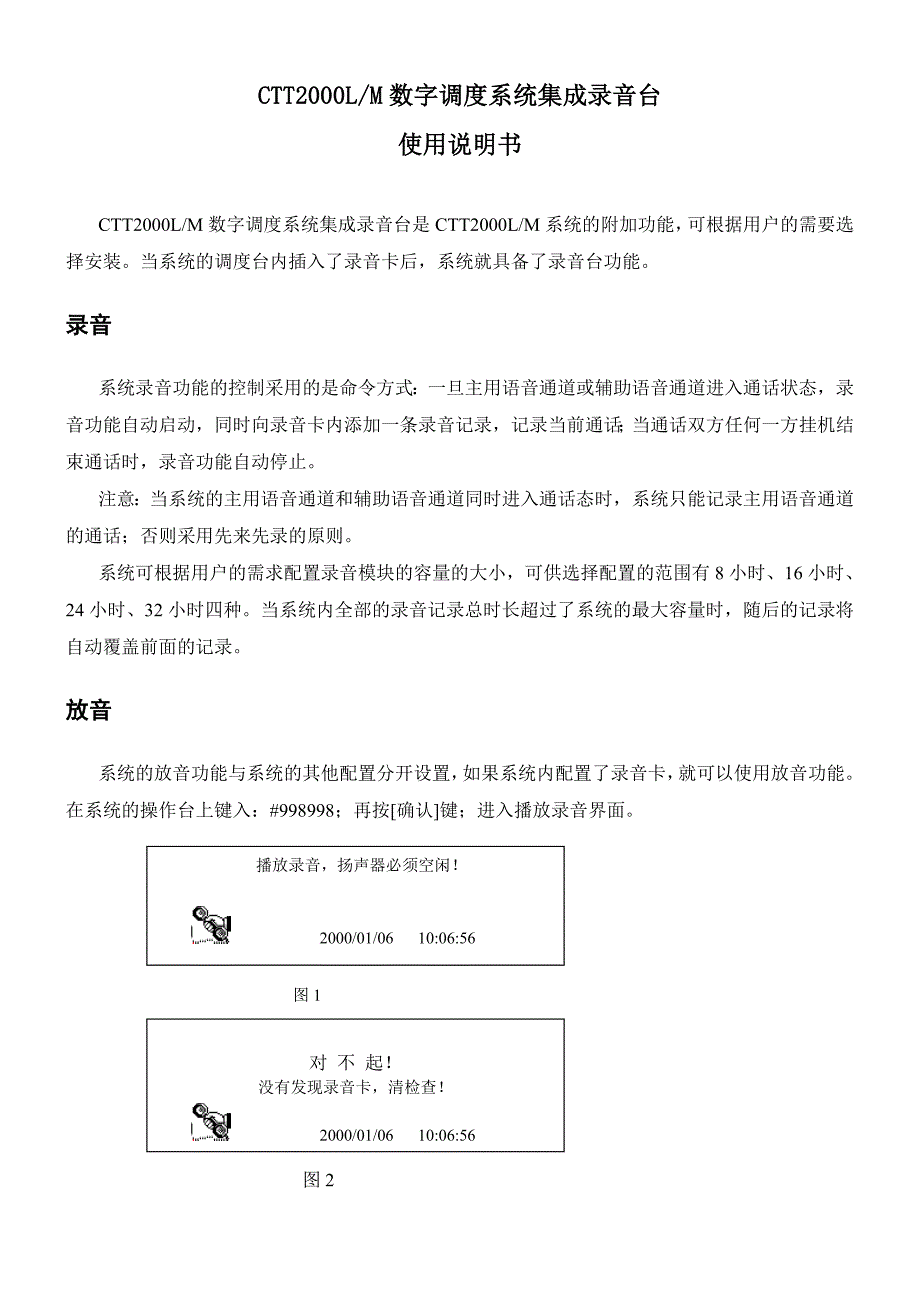

CTT2000L/M 数字调度系统集成录音台使用说明书CTT2000L/M 数字调度系统集成录音台是 CTT2000L/M 系统的附加功能,可根据用户的需要选择安装当系统的调度台内插入了录音卡后,系统就具备了录音台功能录音系统录音功能的控制采用的是命令方式:一旦主用语音通道或辅助语音通道进入通话状态,录音功能自动启动,同时向录音卡内添加一条录音记录,记录当前通话;当通话双方任何一方挂机结束通话时,录音功能自动停止注意:当系统的主用语音通道和辅助语音通道同时进入通话态时,系统只能记录主用语音通道的通话;否则采用先来先录的原则系统可根据用户的需求配置录音模块的容量的大小,可供选择配置的范围有 8 小时、16 小时、24 小时、32 小时四种当系统内全部的录音记录总时长超过了系统的最大容量时,随后的记录将自动覆盖前面的记录放音系统的放音功能与系统的其他配置分开设置,如果系统内配置了录音卡,就可以使用放音功能在系统的操作台上键入:#998998;再按[确认]键;进入播放录音界面图 1图 2播放录音,扬声器必须空闲!2000/01/06 10:06:56对 不 起!没有发现录音卡,清检查!2000/01/06 10:06:56选择该功能时,一定要主用语音通道为空闲状态;否则,屏幕会提示不能使用该功能的提示如图 1。
若录音卡未安装或安装故障,屏幕提示如图 2:按[返回 ]或[确认]键返回系统主屏幕若录音插卡安装 OK,屏幕提示如图 3:图 3在以上屏幕下, 指向的位置,为当前选定的子菜单,可用“” 、 “”、 “”、 “ ”键选中相应的子菜单提示,按[确认]键系统进入相应的子菜单服务屏幕;按[返回]键返回系统主屏幕顺序播放录音该子功能将按录音卡中存放录音记录的时间顺序,播放录音数据在播放过程中很类似于录音机播放磁带的操作,可“开始” 、 “暂停” 、 “循环” 、 “回放” 、 “快进” 、 “快退”的操作屏幕显示如图 4:图 4在图 4 所示屏幕中,可用“” 、 “”键选中相应的提示按钮,按 [确认]进行操作按钮说明:开始——从当前位置播放录音数据;暂停——停止播放;回放——从该录音卡头,开始播放;循环——循环播放该录音块(一个通话过程)的语音数据;快进——快速前进 5 秒 ;(可跨越块定位)快退——快速倒退 5 秒 ;(可跨越块定位)在以上屏幕下,按[返回] 键返回图 3 所示菜单顺序播放录音逐条播放录音选择播放录音2000/01/06 10:06:562000/02/06 02:57:27开始 回放 循环 快进 快退2000/01/06 10:06:56逐条播放录音如图 5 所示,当进入该功能后,屏幕将按时间顺序,依次列出卡中存放的所有录音记录的时间队列,每屏 3 条记录,可用 “”、 “ ”键选中相应的子菜单提示,按[确认]播放相应录音记录的语音数据。
其后的操作类似于“顺序播放录音” 图 5选择播放录音该子功能使用户可以按给定的时间选择录音记录进入该功能后,出现如图 6 所示屏幕菜单按“ ”、 “”键选择“ 月” 、 “日” 、 “时” 、 “分” 、 “秒” ,然后按[确定]键并按数字键输入时间,在按[确定]键确认输入,最后按“” 、 “”键在屏幕上选择 确定 按钮,向系统提交时间如果指定的时间记录不存在,则出现图 7 所示屏幕,按[返回]键回到图 6 所示屏幕;如果指定时间的录音记录存在则进入录音播放界面如图 4图 6图 70 3 月 2 7 日 02 时 57 分 27 秒0 3 月 2 7 日 03 时 01 分 00 秒0 3 月 2 7 日 03 时 03 分 56 秒2000/01/06 10:06:56选择播放录音起始时间 03 月 14 日 12 时 04 分 21 秒确认 退出2000/01/06 10:06:56输入的起始时间,未找到录音记录请重新输入2000/01/06 10:06:56。
