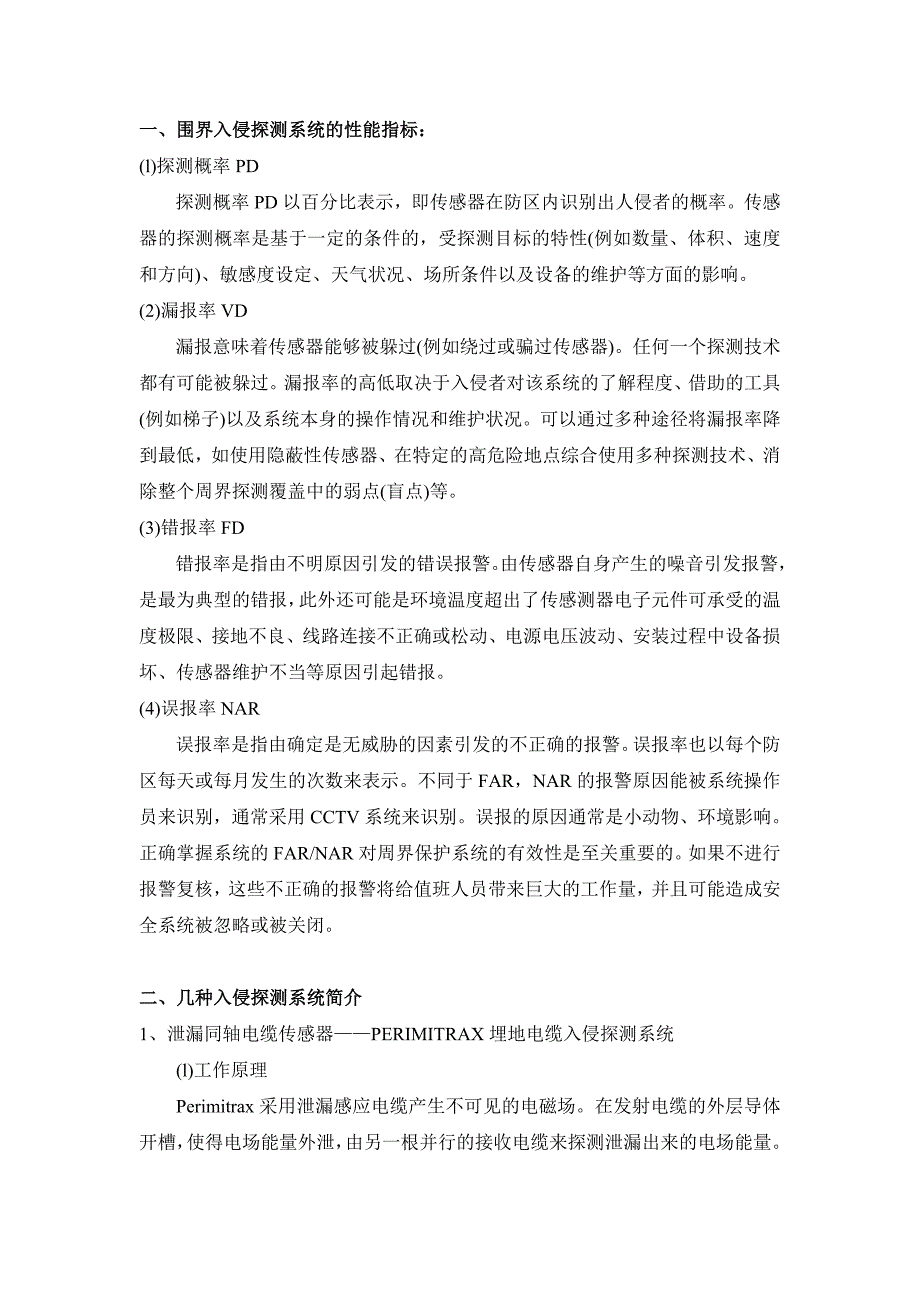

一、围界入侵探测系统的性能指标：一、围界入侵探测系统的性能指标：(l)探测概率 PD探测概率 PD 以百分比表示，即传感器在防区内识别出人侵者的概率传感器的探测概率是基于一定的条件的，受探测目标的特性(例如数量、体积、速度和方向)、敏感度设定、天气状况、场所条件以及设备的维护等方面的影响2)漏报率 VD漏报意味着传感器能够被躲过(例如绕过或骗过传感器)任何一个探测技术都有可能被躲过漏报率的高低取决于入侵者对该系统的了解程度、借助的工具(例如梯子)以及系统本身的操作情况和维护状况可以通过多种途径将漏报率降到最低，如使用隐蔽性传感器、在特定的高危险地点综合使用多种探测技术、消除整个周界探测覆盖中的弱点(盲点)等3)错报率 FD错报率是指由不明原因引发的错误报警由传感器自身产生的噪音引发报警，是最为典型的错报，此外还可能是环境温度超出了传感测器电子元件可承受的温度极限、接地不良、线路连接不正确或松动、电源电压波动、安装过程中设备损坏、传感器维护不当等原因引起错报4)误报率 NAR误报率是指由确定是无威胁的因素引发的不正确的报警误报率也以每个防区每天或每月发生的次数来表示不同于 FAR，NAR 的报警原因能被系统操作员来识别，通常采用 CCTV 系统来识别。
误报的原因通常是小动物、环境影响正确掌握系统的 FAR/NAR 对周界保护系统的有效性是至关重要的如果不进行报警复核，这些不正确的报警将给值班人员带来巨大的工作量，并且可能造成安全系统被忽略或被关闭二、几种入侵探测系统简介二、几种入侵探测系统简介1、泄漏同轴电缆传感器——PERIMITRAX 埋地电缆入侵探测系统(l)工作原理Perimitrax 采用泄漏感应电缆产生不可见的电磁场在发射电缆的外层导体开槽，使得电场能量外泄，由另一根并行的接收电缆来探测泄漏出来的电场能量感应电缆可以埋在任何介质里，如土壤、沙地、粘土、混凝土或沥青等，形成一个统一的、隐蔽的、依地形而建的体积探测场感应电缆有两种规格:SC1 型感应电缆将发射和接收电缆放在同一个护套里，只需一道电缆沟，节省安装时间和经费，由此产生的典型探测场是 1 米高，2米宽实际的探测场还和埋装的深度，埋装的介质及设定的门限有关;如果需要较宽的探测场，可采用 SC2 型感应电缆SC2 型感应电缆是将发送电缆和接收电缆相距大概 2 米分开埋装，由此产生的典型的探沏]场是 l 米高，3 米宽2)安装方式如果埋在土壤里，需要预先挖好 30cm 深、10cm 宽的电缆槽，电缆放在23cm 深的地方。
如果埋在混凝土和沥青里，只需 6cm 深 1cm 宽的电缆槽将电缆塞到电缆槽的底部，再用泡沫棒填充，最后用密封胶将电缆槽里的感应电缆密封非感应性的导入电缆与感应电缆集成在一起，用于将感应电缆连接到Perimitrax、感应模块(SM)SM 可以宁安装在 NEMA4 全天候防雨机箱里或金属喷涂机箱里3)较同类产品的优势·探测概率高，误报率低系统特有的自适应算法及双防区处理器的差分比较功能，可以有效滤除环境干扰因素·电源、数据、探测都在一根电缆里完成，降低安装成本在联网方式应用时，感应电缆在作为传感电缆的同时，还是数据传输和电源输送的通道，沿围界敷设感应电缆后，将感应电缆连接到相应的感应模块，将两端的感应模块的数据端子和电源端子连接到中央控制器和集中电源即可不需另外敷设电源线和数据线且每个感应模块可以对数据总线上的信号进行再生，不需中继器和光端机、光缆等节省设备和施工·施工简便 SC1 型感应电缆将发射和接收电缆装在一根护套里，施工时只需沿围界挖一道电缆沟，在松土中埋装需挖 23 厘米深 10 厘米宽的电缆沟，在水泥、沥青等硬质路面埋装时只需开 6 厘米深 1 厘米宽的电缆槽即可2、围栏振动型传感器—IntelliFIBER 光缆振动探测系统(l)工作原理光纤振动探测系统作为室外电子围界入侵探测系统，用来探测围网的振动。
系统由抗紫外线的传导光缆和基干微处理器的双防区信号处理器组成系统能够监视不同样式的金属围网，如编制网、焊接网、钢筋网等传导光缆由抗紫外线扎带固定在金属围网上.任何切割、攀爬或拉起围网的行为导致围栏的振动都能被传导光缆感知到，并由处理器分析该信号从而发现入侵者2)安装方式该系统安装迅速简便只需每 30cm 用抗紫外线的扎带将探测光纤固定在围栏上即可具有很强的移植性振动光缆的安装可以随围栏的位置而固定，对围界的形状没有要求振动光缆沿围栏的中部直线敷设，能够保护光缆上下各 1.25 米的围栏，因此，如果围栏高度超过 2.5 米，就需要再加装第二道光缆才能对整个围栏进行探测3)较同类产品的优势A. IntelliFIBER 是一款可以直接安装在围栏上而不用套管的产品·IntelliFIBER 的护套是抗紫外线抗老化的坚固材料制造的，不需要套管来保护，直接用抗紫外线的专用扎带沿围栏中部固定在围栏上即可施工简便，降低施工成本和周期·与围栏结合紧密，能够更好地将围栏的振动状态感知到并传给信号处理器，减少漏报和误报·只需将光缆沿围栏中部绑定即可，不需象某种产品那样在金属围栏内外穿插，即节省施工又避免光纤在穿插过程中容易损坏。
B. IntelliFIBER 的处理器是双区的，其他种类的都是单区处理器双区处理器的好处是除了采用独特的自适应算法来滤除环境引起的误报以外，还采用差分对比的方式，采取“共有模式拒绝”算法，来进一步去除由于自然环境因素引起的误报C. IntelliFIBER 除了提供 2 芯光缆外，还提供 4 芯光缆和 4 芯光缆+2 芯电缆两种规格IntelliFIBER 用于探测需要 2 芯光纤，一根发射信号，一根接收信号;它还提供一种 4 芯光纤，除了 2 根用于探测外，另外 2 根用来传输报警信息、 ，不用单独敷设光纤和设置光端机，因为 IntelliFIBER 的处理器可以选配光通讯口，直接将电信号转成光信号4+2 配置是将 4 芯光缆和 2 芯电缆集中在一根护套里2 芯电缆用于传递电源信号D. 同等规模单位造价相比，IntelliFIBER 最低根据 Sandia National Laboratories 的一份调查结果显示，在相同系统规模下，在所有的光缆震动探测系统中，IntelliFIBER 的每米综合造价是最低的E. 代表机构和技术支持在上述几种光缆振动探测系统中，只有 Magal 集团的在中国设立代表机构并提供全方位的技术支持。
其他厂家都是通过经销商来做周界报警系统本身是技术性很强的系统性的产品，需要对产品性能和安装的环境有深入的了解才能发挥系统的优势经销商的销售模式只适合简单的技术含量低的产品的销售3、微波传感器——Intelli-WAVE(1)工作原理Intelli-wave 收发分置的微波传感器由发射器和接收器组成，二者相距最远183 米发射器采用了非导电性的晶振作为频率源，以增加频率的稳定性，10GHz 信号被从 6 个现场可选的频率中选出的一个进行幅度调制，在发射器和接收器之间建立一个不可见的微波能量场Intelli-wave 的覆盖宽度随距离增加而增加覆盖的高度随宽度的变化而变化天线的极化平面可选，提高相邻工作单元之间的信号隔离，使之互不干扰防误报措施:接收器采用了更宽范围的信号处理技术，提高了对目标的分析能力，将外界的干扰降到最低接收器分析的信号幅度的变化直接与入侵者的大小、密度、速度有关接收器采用前置放大器保证有人穿越围栏时信号衰减很严重的情况下仍有足够的信号到达处理器2)安装方式系统独立地安装于地面上，产生的电磁场是看不见的，具有一定的隐蔽性，不太容易躲过或绕过，因此漏报率较低，但不如那 Perimitrax 埋地电缆系统漏报率低。
由于主要设备只包含发射器和接收器，形成的探测场是无形的，因此可拆下来重新应用到另一个环境，只需重新调整天线的方向、重新选择工作频率、重新根据新的环境调整防区的长度和宽度、重新调整灵敏度即可，具有很好的移植性3)较同类产品的优势制造该产品的公司已有三十多年的历史，系统的探测算法在应用中不断改进，越来越多地积累了区分准确报警和天气因素干扰的经验，通过了美国空军的测试，在美国军方大量应用4、张力围栏传感器(1)工作原理张力围栏传感器实现了周界屏障作用与传感器探测技术的二合一一组水平平行拉紧的钢丝通过中间一根垂直拉紧的采集钢丝连接到压电传感器，水平拉紧的钢丝在正常状态下保持平衡，当人侵者试图拉动、抬起、翻越或剪断任何探测线时，钢丝上受到外力的作用就会导致垂直拉紧的采集钢丝的产生位移的变化，探测器就会立即向控制单元发送与围栏受干扰程度相关的模拟信号，处理器通过分析这个模拟信号，从而判断该防区有切割、攀爬、拉起围栏等企图入侵的行为这些钢丝(带刺的钢丝通常更好)可以根据实际情况安装在周界的墙体上方，也可以安装在独立式立柱上，即可以起到物理屏障的作用，又可以探测入侵报警在所有探测技术中，张力围栏人侵探测系统的误报率最低。
YAEL-15 系统具有高度的灵敏度和极高的探测概率，同时它还具有极低的误报率，每公里每三个月误报少于一次它不受任何环境条件的影响另外，7 公斤以下的力量将不会触发报警，避免了小动物引起误报·灵敏度:固定不变，不受任何天气的影响;·报警力量:15-30 公斤以上的力量，持续 2 秒钟将触发报警;·误报率:每三个月每公里不超过一次误报2)安装方式沿周界走向任意安装防区最长 60 米，最短 10 米一个探测器负责的防区内不能拐弯，如果围界不得不拐弯，那么结束当前的防区，开始一个新的防区由于系统的需要前期施工准备，且该系统是围栏和探测系统二合一的，施工较其他种类的人侵探测系统复杂，因此不适合拆下后再安装，基本上不具有可移植性3)较同类产品的优势市场上其他生产厂家没有同类产品，只有几家仿造的产品，性能却相去甚远较其他种类的入侵探测系统的优势:·不同寻常的探测概率·小到可以忽略的误报率·物理屏障·不需要现场设置·极低的维护成本该种技术因为可以跨越过去而不被探测到，漏报率为中等5、视频移动探测器(1)工作原理DTS-1000 视频移动探测系统采用了第三代视频移动探测技术，同时采用了专门的人侵探测处理技术:·透视补偿:将关注区域-FOV 内的探测单位分类，前景(离镜头较近)的探测单位较大，远景的探测单位较小，这样做是为了使得人类大小的人侵者在关注区域内的每一处都具有相同的灵敏度，从而消除了小动物、鸟类、漂浮的垃圾引起的误报，因为他们不管在近景也好，在远景也好，都没有人的尺寸大，不足以引起误报。
·预警跟踪:对人侵者的移动耐离、移动速度、移动方向进行综合的分析之后才发出报警，这样可以消除本地没有移动的物体引起的误报·巨大影响丢弃:系统有特殊的算法可以识别和补偿大规模的变化，如摄像机移动、大片云彩经过在地面的投影等等·高级的报警跟踪:对多个人浸者显示各自的人侵路径·自学习功能:关注区域——FOV 对有明显变化的区域进行分析和识别(背景学习)，然后再选择隐蔽的区域和报警的门限·报警条件有人入侵，摄像机被遮档，图像质量下降，同步信号丢失等;在大雾或大雪中，探测概率会明显降低(甚至降为零)，在这种情况下，漏报率较高2)安装方式DTS-1000 通过 PC 平台提供先进的数字视频人侵探测和跟踪功能系统利用一组安装在重要位置的商用 CCTV 摄像机对防区进行交叉的视频覆盖DTS-1000 特别为室外应用而设计，32 个摄像机的每个镜头可同时探测、跟踪几个目标当防区较大，32 个摄像机不够用时，用户可对 DTS-1000 根据需要进行升级，安装任意数量的摄像机3)较同类产品的优势·采用了一些专利技术具有透视补偿功能、背景学习功能、巨大影响丢弃等功能能够区分远景人类和近景的小鸟，并有效防止由干摄像机抖动、风吹的晃动的植被、云彩的投影等天气因素引起的误报。
·可提供快速的报警复核手段—VMD 系统屏幕上有个彩色的。
