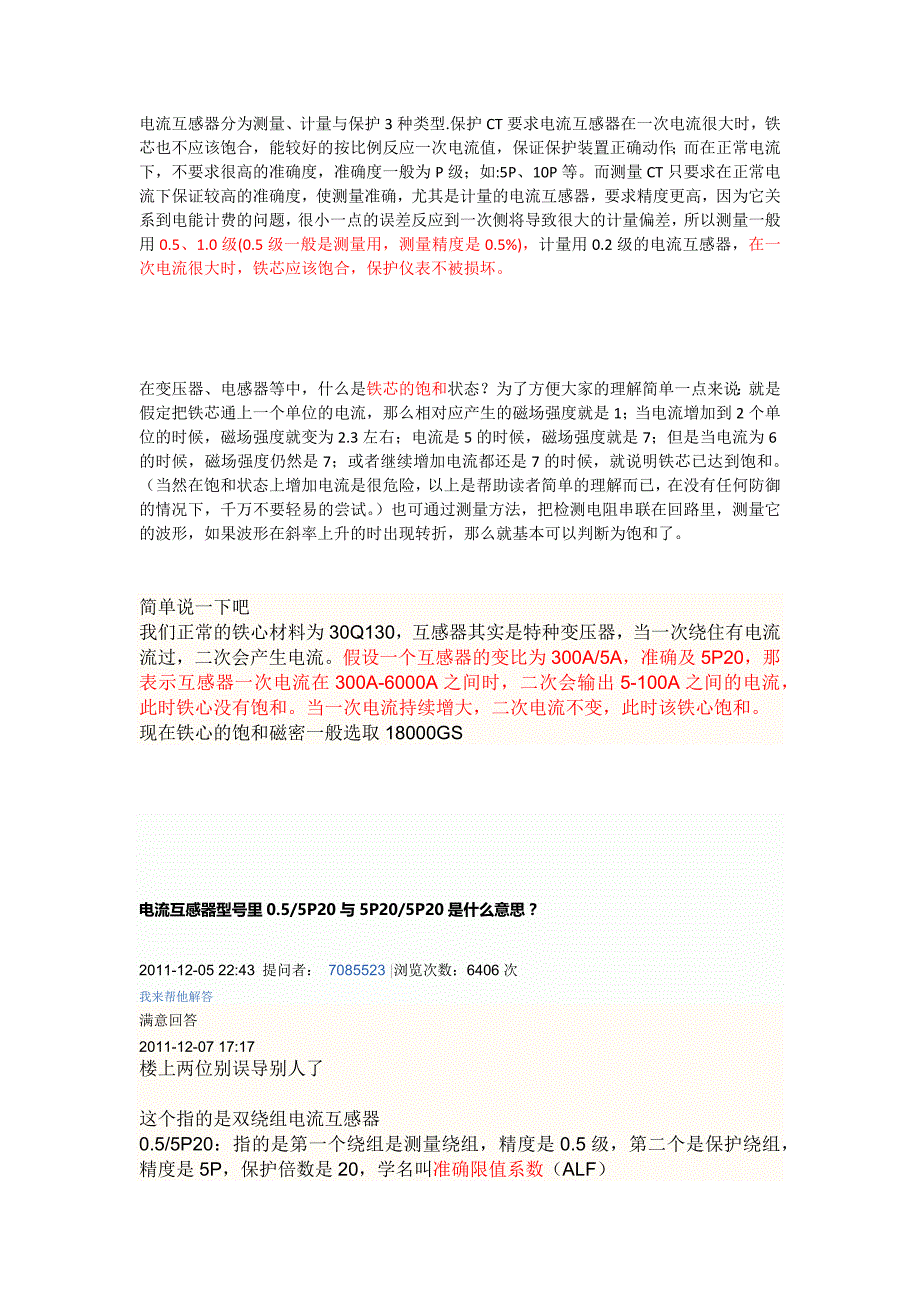

电流互感器分为测量、计量与保护 3 种类型.保护 CT 要求电流互感器在一次电流很大时，铁芯也不应该饱合，能较好的按比例反应一次电流值，保证保护装置正确动作；而在正常电流下，不要求很高的准确度，准确度一般为 P 级；如:5P 、10P 等而测量 CT 只要求在正常电流下保证较高的准确度，使测量准确，尤其是计量的电流互感器，要求精度更高，因为它关系到电能计费的问题，很小一点的误差反应到一次侧将导致很大的计量偏差，所以测量一般用 0.5、1.0 级(0.5 级一般是测量用，测量精度是 0.5%)，计量用 0.2 级的电流互感器，在一次电流很大时，铁芯应该饱合，保护仪表不被损坏在变压器、电感器等中，什么是铁芯的饱和状态？为了方便大家的理解简单一点来说：就是假定把铁芯通上一个单位的电流，那么相对应产生的磁场强度就是 1；当电流增加到 2个单位的时候，磁场强度就变为 2.3 左右；电流是 5 的时候，磁场强度就是 7；但是当电流为 6 的时候，磁场强度仍然是 7；或者继续增加电流都还是 7 的时候，就说明铁芯已达到饱和 （当然在饱和状态上增加电流是很危险，以上是帮助读者简单的理解而已，在没有任何防御的情况下，千万不要轻易的尝试。
）也可通过测量方法，把检测电阻串联在回路里，测量它的波形，如果波形在斜率上升的时出现转折，那么就基本可以判断为饱和了简单说一下吧我们正常的铁心材料为 30Q130，互感器其实是特种变压器，当一次绕住有电流流过，二次会产生电流假设一个互感器的变比为 300A/5A，准确及5P20，那表示互感器一次电流在 300A-6000A 之间时，二次会输出 5-100A 之间的电流，此时铁心没有饱和当一次电流持续增大，二次电流不变，此时该铁心饱和现在铁心的饱和磁密一般选取 18000GS电流互感器型号里 0.5/5P20 与 5P20/5P20 是什么意思？ 2011-12-05 22:43 提问者： 7085523 |浏览次数：6406 次我来帮他解答 满意回答2011-12-07 17:17楼上两位别误导别人了这个指的是双绕组电流互感器0.5/5P20：指的是第一个绕组是测量绕组，精度是 0.5 级，第二个是保护绕组，精度是 5P，保护倍数是 20，学名叫准确限值系数（ALF）5P20/5P20：指的是两个绕组都是保护绕组，意思和前面的相同5P20 指的是在短路电流达到 20 倍的额定一次电流时，二次输出的复合误差不大于 5%，所以是 5P20。
5P10，后面的 10 就是准确限值系数5P10 表示当一次电流是额定一次电流的 10 倍时，该绕组的复合误差≤±5% 准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用 5P20 的，甚至还可能选用5P30 的比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是 4KA，你选用的电流互感器是 150/5,5P10，也就是说该电流互感器在 150A*10 倍=1500A=1.5KA 时，能保证绕组的复合误差 ≤±5%；而很可能短路后，电流超过1.5KA，甚至达到 4KA，这时就达不到复合误差≤±5%，如果选用 150/5,5P30的电流互感器，电流互感器在 150A*30 倍=4500A=4.5KA 时，能保证绕组的复合误差≤±5%，但最大短路电流才 4KA，故在全量程中，均能保证保护用电流互感器的精度但实际应用中，为降低成本，保护并不需要太高的精度，10P 已经能满足需要，且在选择电流互感器时，也没有必要保证在最大短路电流时还保证精度，一般在保护定值附近能保证精度就可以了交流电流表中 100/5 是什么意思？ 2010-09-19 10:11 杏回咽 | 分类： 语言学 | 浏览 530 次100/5 是变比的意思吗？那这种电流表的原理是什么？里面有个互感器？不知道对不对。
提问者采纳2010-09-19 10:17指的，电流变比配用的电流互感器，也为 100/5A.交流互感器一次测电流为100A 时，电流互感器，二次测电流为 5A，即电流表的检测的电流实际为，5A，但是由于连接互感器，所以此时表显示为 100A.。
