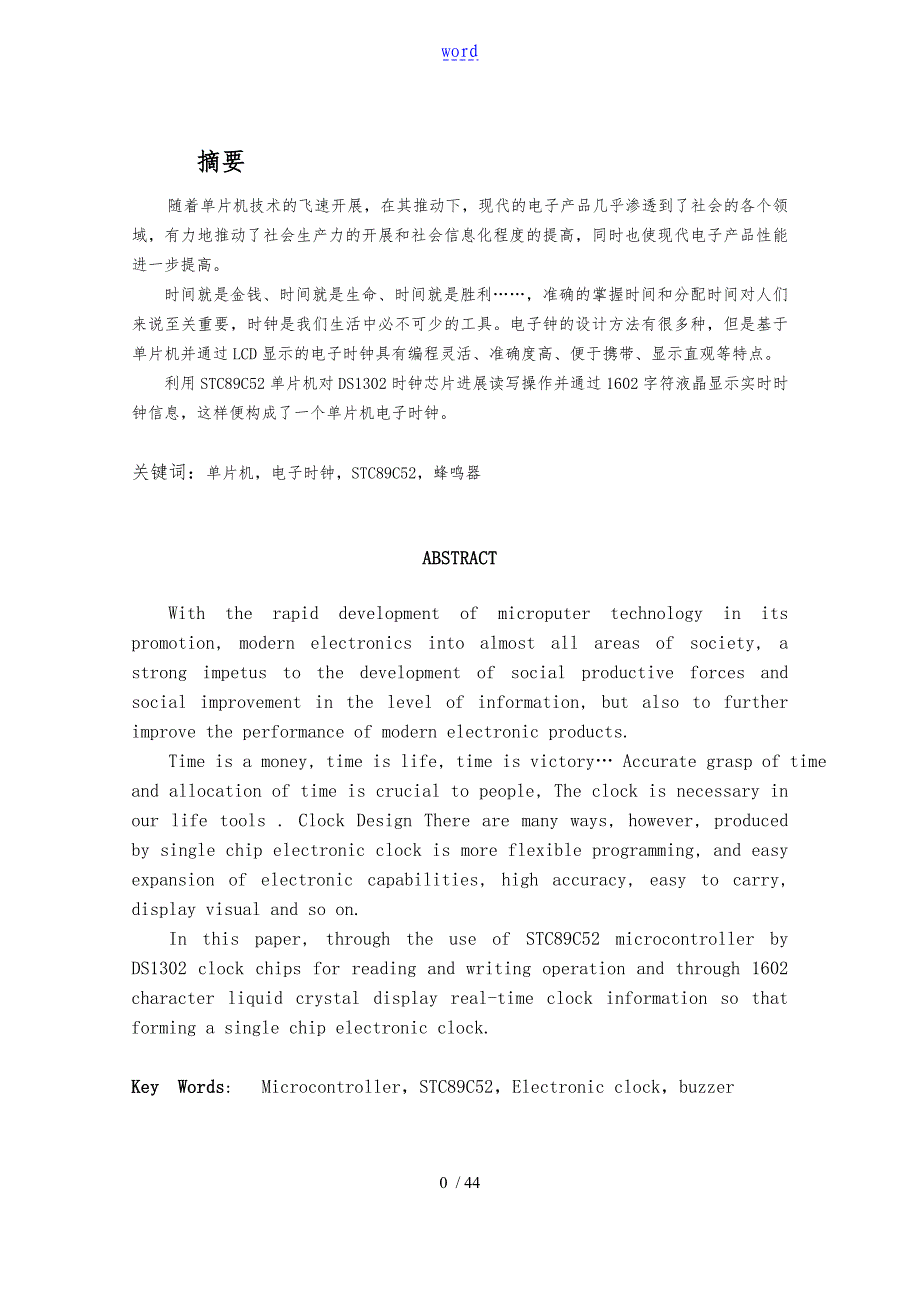

word 摘要随着单片机技术的飞速开展，在其推动下，现代的电子产品几乎渗透到了社会的各个领域，有力地推动了社会生产力的开展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高时间就是金钱、时间就是生命、时间就是胜利……，准确的掌握时间和分配时间对人们来说至关重要，时钟是我们生活中必不可少的工具电子钟的设计方法有很多种，但是基于单片机并通过LCD显示的电子时钟具有编程灵活、准确度高、便于携带、显示直观等特点 利用STC89C52单片机对DS1302时钟芯片进展读写操作并通过1602字符液晶显示实时时钟信息，这样便构成了一个单片机电子时钟关键词：单片机，电子时钟，STC89C52，蜂鸣器ABSTRACTWith the rapid development of microputer technology in its promotion, modern electronics into almost all areas of society, a strong impetus to the development of social productive forces and social improvement in the level of information, but also to further improve the performance of modern electronic products.Time is a money, time is life, time is victory… Accurate grasp of time and allocation of time is crucial to people, The clock is necessary in our life tools . Clock Design There are many ways, however, produced by single chip electronic clock is more flexible programming, and easy expansion of electronic capabilities, high accuracy, easy to carry, display visual and so on. In this paper, through the use of STC89C52 microcontroller by DS1302 clock chips for reading and writing operation and through 1602 character liquid crystal display real-time clock information so that forming a single chip electronic clock. Key Words: Microcontroller，STC89C52，Electronic clock，buzzer目录绪论---------------------------------------------------------------1概述---------------------------------------------1研究目的-----------------------------------------1第1章 设计要求与方案论证--------------------------------21.1 设计要求-------------------------------------21.2 系统根本方案选择和论证-----------------------21.2.1 单片机芯片的选择方案和论证---------------------21.2.2 显示模块选择方案和论证—————————————---21.2.3 时钟芯片的选择方案和论证-----------------------21.3 电路设计最终方案决定----------------------------------3第2章 主要元件介绍-----------------------------------------3 STC89C52以与最小系统介绍--------------------32.1.1 STC89C52主要功能与PDIP封装----------------------42.1.2 STC89C52引脚介绍-----------------------------------42.1.3 STC89C52最小系统-----------------------------------42.2 DS1302时钟芯片以与集成时钟模块介绍----------52.2.1 DS1302概述------------------------------------------62.2.2 DS1302引脚介绍-------------------------------------62.2.3 DS1302使用方法-------------------------------------6 2.2.4 时钟集成模块部原理图以与实物图--------------82.3 1602字符液晶以与显示模块介绍-----------------92.3.1 1602液晶概述-----------------------------------------92.3.2 1602引脚介绍---------------------------------------102.3.3 1602字符液晶使用方法------------------------------112.3.4 LCD显示模块原理图-----------------------------13第3章 系统硬件设计—————————————143.1 电路设计框图--------------------------------143.2 系统硬件概述--------------------------------14第4章 系统的软件设计-------------------------------------15 程序流程框图--------------------------------15第5章 系统测试与总结----------------------------175.1 系统测试------------------------------------175.2 总结----------------------------------------17致--------------------------------------------------------------18参考文献-------------------------------------18源程序清单-----------------------------------18附录-----------------------------------------35 / 绪论概述时间，对人们来说是非常宝贵的，准确的掌握时间和分配时间对人们来说至关重要。
因此自从时钟发明的那刻起，就成为人类的好朋友随着时间的流逝，科学技术的不断开展和提高，人们对时间计量的精度要求越来越高，应用越来越广怎样让时钟更好、更方便、更准确的显示时间，这就要求人们不断设计研发出新型的时钟高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英表，石英钟都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调校数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针进而显示时间，减小了计时误差，这种表具有时，分，秒显示时间的功能，还可以进展时和分的校对，片选的灵活性好时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的根底在单片机的应用系统中，时钟有两个方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机部的可编程定时器/计数器来实现；二是用专门的时钟芯片实现研究目的通过利用STC89C52单片机和DS1302芯片以与外围的按键和LCD显示器等部件，设计一个基于单片机的电子时钟。
设计的电子时钟通过液晶显示器显示，并能通过按键对时间以与闹钟进展设置 第1章 设计要求与方案论证1.1 设计要求：① 具有年、月、日、星期、时、分、秒显示功能〔〕② 具备年、月、日、星期、时、分、秒校准功能③ 具有闹钟显示、调节设定、鸣叫功能1.2 系统根本方案选择和论证 1 单片机芯片的选择方案和论证：方案一: 采用STC89C52芯片作为硬件核心STC89C52部具有8KB ROM 存储空间,512字节数据存储空间，带有2K字节的EEPROM存储空间，与MCS-51系列单片机完全兼容,STC89C52可以通过串口下载方案二: 采用AT89S52AT89S52片具有8K字节程序存储空间，256字节的数据存储空间没有EEPROM存储空间，也与MCS-51系列单片机完全兼容，具有编程可擦除技术 两种单片机都完全能够满足设计需要，STC89C52相对ATS89C52价格廉价，且抗干扰能力强考虑到本钱因素，因此选用STC89C52 1 显示模块选择方案和论证：方案一： 采用点阵式数码管显示点阵式数码管是由八行八列的发光二极管组成，对于显示文字比拟适合,如采用在显示数字显得太浪费,且也相对较高,所以不用此种作为显示。
方案二：采用LED数码管动态扫描LED数码管价格廉价,对于显示数字最适宜,但功耗较大，且显示容量不够，所以也不用此种方案方案三： 采用LCD液晶显示屏液晶显示屏的显示功能强大,可显示大量文字，显示多样,清晰可见,且价格适中，所以采用了LCD数码管作为显示1 时钟芯片的选择方案和论证：方案一： 直接采用单片机定时计数器提供秒信号，使用程序实现年、月、日、星期、时、分、秒计数采用此种方案虽然减少芯片的使用，节约本钱，但是，实现的时间误差较大所以不采用此方案方案二： 采用DS1302时钟芯片实现时钟，DS1302芯片是一种高性能的时钟芯片，可自动对秒、分、时、日、周、月、年以与闰年补偿的年进展计数，而且精度高,工作电压2.5V～nA. 1.3 电路设计最终方案决定综上各方案所述,对此次作品的方案选定: 采用STC89C52单片机作为主控制系统;采用DS1302作为时钟芯片;采用1602 LCD液晶作为显示器件第2章 主要元件介绍 STC89C52以与最小系统介绍2.1.1 STC89C52主要功能与PDIP封装STC89C52是由宏晶科技公司生产的与工业标准MCS-51指令集和输出管脚相兼容的单片机。
STC89C52主要功能如表1所示，其PDIP封装如图2所示表1：STC89C52主要功能主要功能特性兼容MCS51指令系统。
