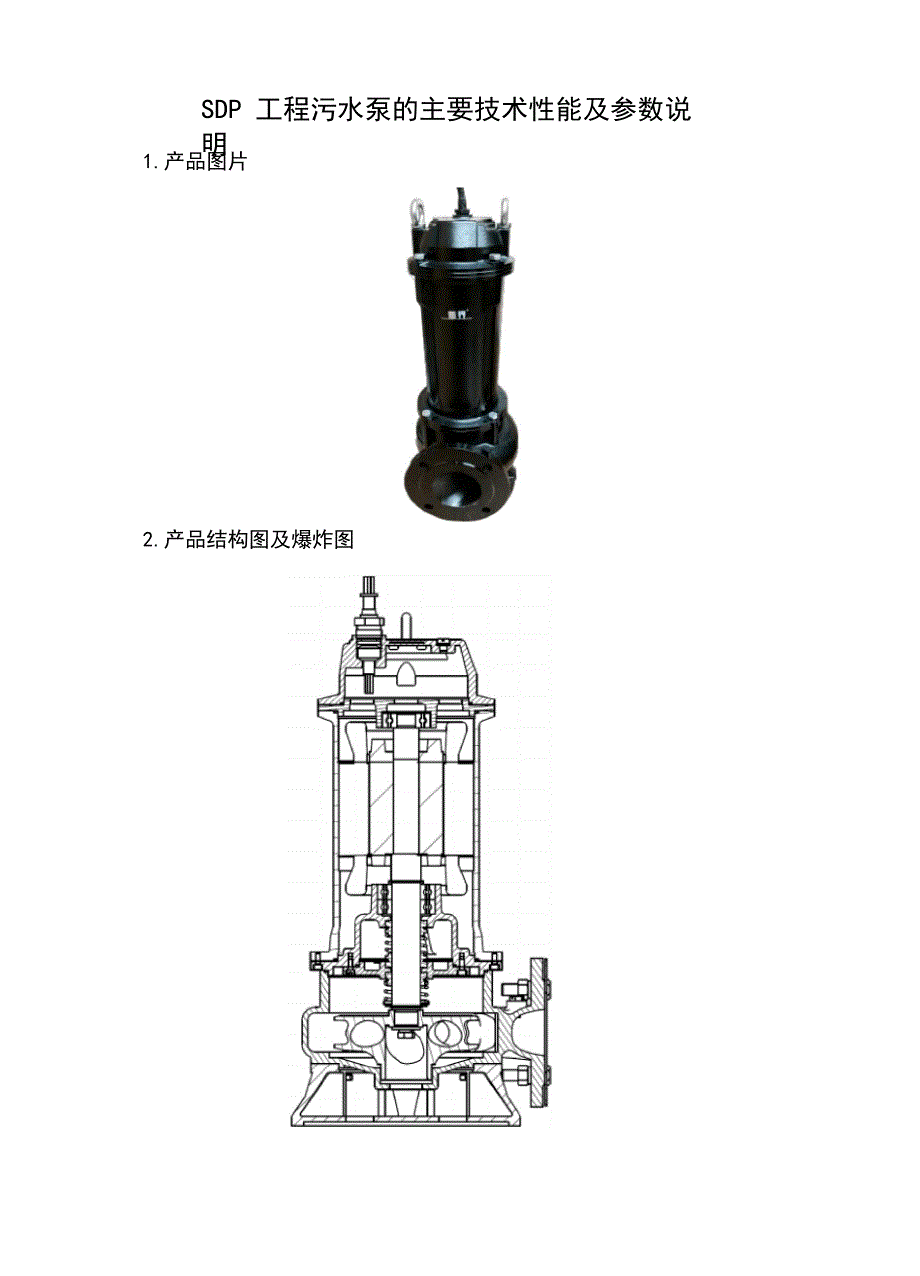

SDP 工程污水泵的主要技术性能及参数说明1.产品图片2.产品结构图及爆炸图序号名称材料数量序号名称材料数量1标牌铆钉2X4SUS304413橡胶垫圈NBR12电机组合件114六角头螺栓SUS30443O形密封圈NBR115弹簧垫圈SUS30444转子组合件1161型六角螺母SUS30445叶轮HT200117平键45#16六角头螺栓SUS304118排气螺钉ZCuZN3817弹簧垫圈SUS304119弹簧垫圈SUS30448大垫圈SUS304120六角头螺栓SUS30449泵体HT200121电缆连护套组合件110底座HT200122铭牌SUS304111六角头螺栓SUS304423出线圈NBR112弹簧垫圈SUS30443. 产品的性能参数序号型号性能参数排出口径mm配套电机 功率kW同步转速r/min电泵效率%通过颗粒最 大直径mm1SDP50.15.30/7.52015106500.7529.62071012132SDP50.14.45/1130251575033.6256810121.13SDP50.20.45/1535251812501.535.12081315174SDP50.27.30/222520159502.23 00033.220151821235SDP80.21.60/2242352520802.238.825101315166SDP65.33.30/302520151065334.425212427307SDP100.21.80/3060504335100341.3308101314序号型号性能参数排出口径mm配套电机 功率kW同步转速r/min电泵效率%通过颗粒最 大直径mm8SDP100.20.95/4060504030100442.625101215169SDP65.43.55/5540302015655.539.8253036394010SDP100.25.120/55756555451005.544.1301416171811SDP100.27.130/751008065451007.545.9301418202112SDP150.22.320/1102101801501301501148.1451213141513SDP200.12.510/1103603002502002001151.950678914SDP150.25.370/1502502001801501501550.3451020222315SDP200.14.570/1504003503002502001552.855789101 50016SDP150.26.300/18525018015010015018.551.3451020222317SDP200.23.400/18530025020015020018.552.1551215161718SDP200.15.600/18545040035025020018.553.47589101119SDP200.29.450/2204003503002502002252.855101517194. 产品的型号说明SDP 150.22 . 320/ 110 QG/JY一 T H 匸 企业自定文=QG■切割式、」¥■搅屯式 配套功^(kW)XlO 最大昴高扬理fm) 11F出口口径 SDP：轻污水泵；SYVP：重污水弟5. 产品概述SDP型工程污水泵，执行Q/SG134标准，电泵有水泵、电动机、密封三部分组成，水泵位于电泵下部，为流道式叶轮-蜗壳结构 。
电机位于电泵上部，采 用单相或三相异步电动机水泵与电动机之间采用机械密封和骨架油封作动密 封，各固定止口处采用“0”型橡胶密封圈作静密封，确保电泵的可靠性电泵转子轴（2.2kW以下采用全不锈钢）采用45号钢和304不锈钢摩擦焊接 而成，确保轴有更可靠的机械强度，可有效提高轴的耐磨性和耐腐蚀性，同时 也便于叶轮的维修拆卸电泵的防护等级IP为X8,绝缘等级为B级SDP系列产品广泛用于工业、矿山、建筑施工、市政环保等场所，可抽送 含有短纤维、纸屑、泥沙等颗粒或软性固态的液体,如泥水、灰水、生活废水、 污水、粪尿等，是河塘清淤和工地施工的理想水利设备，但不适用于有防爆要 求的场合使用6. 产品特点1水泵电动机都为三相异步电动机，防护等级符合IEC标准IPX8级，各项性 能完全满足GB/T 25409《小型潜水电泵》的要求，电机的定转子采用优质武钢冷 轧硅钢片，牌号为50W800,采用进口日本高速冲床加工而成与采用热轧硅钢片 电动机相比，具有以下优点：⑴空载电流小，平均可以降低10%左右；⑵电机效 率有所提高；⑶功率因素可以提高2%左右；⑷电机绕组温升有所降低；从而电机 寿命大大提高电机最大潜水深度不超过5m，泵与电机能在淹没状态下连续运行 可处理最高温度为40°C的介质。
2. 水泵与管路可根据客户的需求采用法兰连接或弯管套管连接，大大方便客 户安装与维护，水泵标配铸钢法兰和不锈钢螺母和螺栓，法兰承压6 kgf/m2 ；3. 水泵的铭牌采用不锈钢材质，具有耐腐蚀、美观大方等优点，中文标明以 下内容：水泵型号、执行标准、额定流量（m3/h）、额定扬程（m）、额定转速（rpm）、配套功率（kW）、最大流量（m3/h）x最高扬程（m）、热分级、电压、 电流、频率等4. 水泵采用优质电缆生产厂家生产的橡胶电缆线，具有耐油,防水,耐高温等 优点，完全符合GB5013.4的要求，标配长度8米，有特殊长度要求可以定制5. 水泵全系列全扬程设计，出口阀门全开时，电机功率也不过载，不烧机， 意味着拥有更多的泵型，完全满足不同客户对不同流量的性能需求6. 水泵的紧固件和吊环采用不锈钢材质，具有耐腐蚀，安装维修方便等优点， 大大减少客户的维护成本7. 水泵叶轮采用流道式叶轮-蜗壳结构，大大增强了叶轮的过流能力和抗堵 塞能力，满足各种复杂污水条件下设备的运行8•水泵采用企业标准，各项性能指标高于GB/T 24674《污水污物潜水电泵》 的规定，其中泵效率高于国家标准2个百分点，大大降低了设备的运行成本；产 品涂漆符合JB/T4297《泵产品涂漆技术要求》的规定。
9.水泵外壳全部采用电泳处理，比表面喷防锈漆耐腐蚀性提高80%以上，大 大延长水泵的使用寿命,下图为两零件做盐雾实验100小时后的腐蚀情况对比：电泳处理喷防锈漆7. 泵安装技术要求和使用说明安装、起动和停机（1） 安装前的检查与准备：1） 检查污水池是否符合本泵使用条件，即池径、垂直和池壁质量以及静水位、 动水位、涌水量和水质条件等，若不符合使用条件必须采取相应措施，否则不能 将泵下井2） 检查供电设备及供电线路能否保证电泵正常运行3） 电源电压和频率是否符合使用条件4） 检查电气线路、控制和保护装置是否合理安全可靠5） 准备好各种安装使用工具，竖立三角架和吊链（或其它吊装工具）要安全、 可靠、使用方便2） 安装1） 仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎2） 用500 伏兆欧表测定绕阻的绝缘电阻不低于50 兆欧3）接线时，电泵需要正确安装漏电保护装置，并将三相电泵引出电缆中一根带 有接地标志的黄绿双色线进行可靠接地；对带插头的电泵，将所连接的插座应进 行可靠接地如外配过载保护装置的三相电泵，应根据电流和功率的大小选择匹 配的过载保护装置，其接线方法可按下列图示进行操作：保护装.苣接线图4）每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏 水。
5）电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆6）下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死3）起动1）用500 伏兆欧表测量电机绕阻对地绝缘电阻不低于5 兆欧2）检查三相电源线路,电压是否符合规定,各种仪表、保护设备及接线正确无误后 方可合闸起动3）起动后观察电流、电压是否符合规定范围,运转声音有无异常及震动现象发生, 若不正常应及时找出原因处理解决4）试转向为了判明正确的电机旋转方向,应让泵在闭阀状态下,按两个方向运转通过调换 三相电源的任意两相,改变旋转方向旋转方向不同,压力表的读数也不同压力 较高的方向就是正确的旋转方向5）停机1）关闭开关停机，再起动须等5 分钟或更长的时间，以防电机温升过高，停机 后最好切断电源2）保护开关不得使用，或用铝丝铜丝加大保险丝的作法是错误的 四、运行、维修和保存1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运 行2、应用阀门调节流量、扬程,不得过载运行有下列情况之一应立即停止运行1）额定电压时电流超过额定电流20%时；2） 电源电压过高或过低时，高于400V或低于360V；3） 额定扬程下，流量较正常情况下降低较大；4） 绝缘电阻低于0.5 兆欧；5） 电泵有突然声响或较大的震动时；6） 保护开关频繁跳闸时。
3、 要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电 阻值不低于0.5 兆欧4、 故障现象与处理方法表3故障现象主要原因处理方法启动难K电源电压过低2、电泵缺相氛叶轮卡住4、 电缆线电压降过大5. 定子绕组烧坏1、 调整电压。
