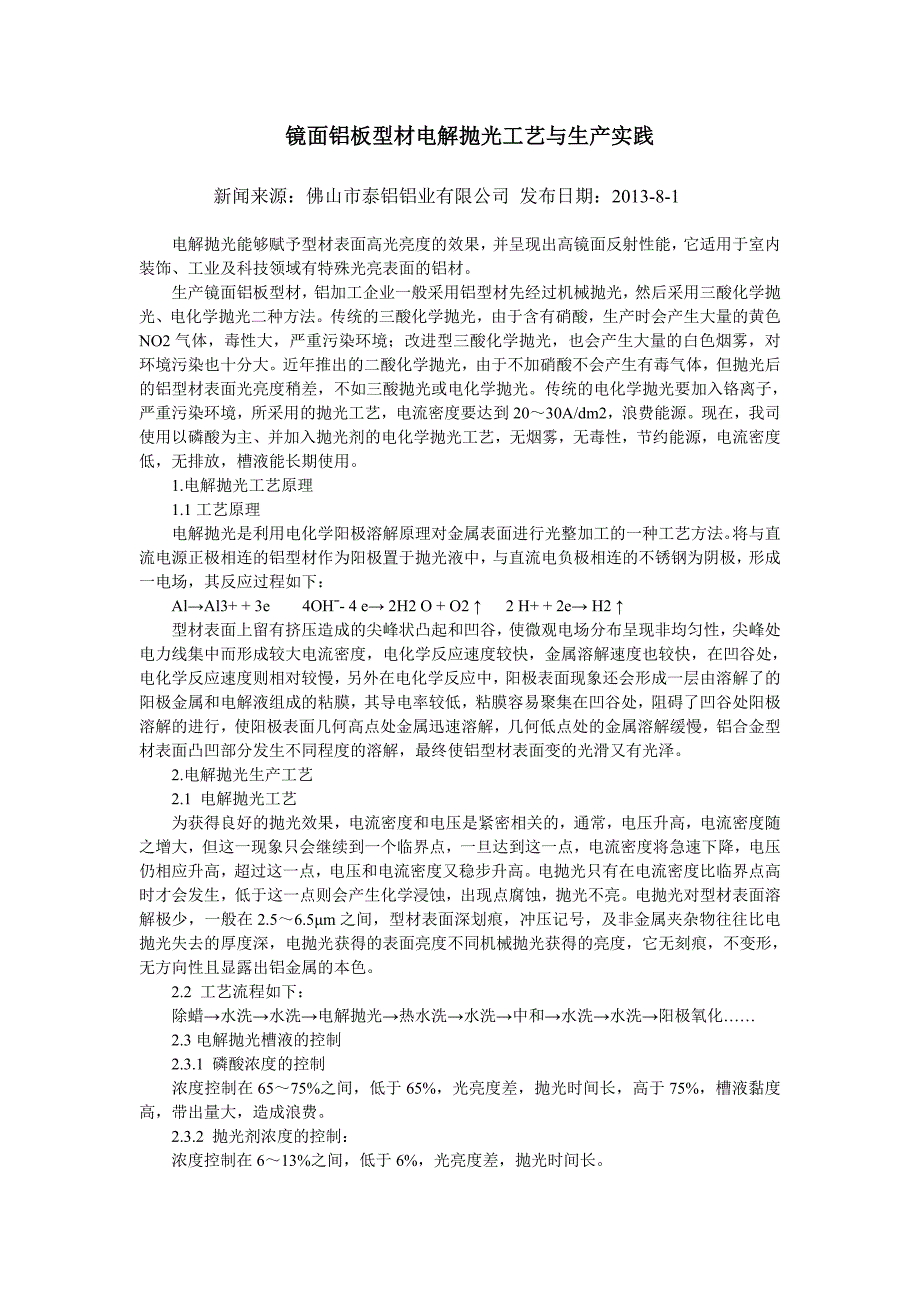

镜面铝板型材电解抛光工艺与生产实践新闻来源：佛山市泰铝铝业有限公司 发布日期：2013-8-1电解抛光能够赋予型材表面高光亮度的效果，并呈现出高镜面反射性能，它适用于室内装饰、工业及科技领域有特殊光亮表面的铝材生产镜面铝板型材，铝加工企业一般采用铝型材先经过机械抛光，然后采用三酸化学抛光、电化学抛光二种方法传统的三酸化学抛光，由于含有硝酸，生产时会产生大量的黄色 NO2 气体，毒性大，严重污染环境；改进型三酸化学抛光，也会产生大量的白色烟雾，对环境污染也十分大近年推出的二酸化学抛光，由于不加硝酸不会产生有毒气体，但抛光后的铝型材表面光亮度稍差，不如三酸抛光或电化学抛光传统的电化学抛光要加入铬离子，严重污染环境，所采用的抛光工艺，电流密度要达到 20～30A/dm2，浪费能源现在，我司使用以磷酸为主、并加入抛光剂的电化学抛光工艺，无烟雾，无毒性，节约能源，电流密度低，无排放，槽液能长期使用1.电解抛光工艺原理1.1 工艺原理电解抛光是利用电化学阳极溶解原理对金属表面进行光整加工的一种工艺方法将与直流电源正极相连的铝型材作为阳极置于抛光液中，与直流电负极相连的不锈钢为阴极，形成一电场，其反应过程如下：Al→Al3+ + 3e 4OHˉ- 4 e→ 2H2 O + O2 ↑ 2 H+ + 2e→ H2 ↑型材表面上留有挤压造成的尖峰状凸起和凹谷，使微观电场分布呈现非均匀性，尖峰处电力线集中而形成较大电流密度，电化学反应速度较快，金属溶解速度也较快，在凹谷处，电化学反应速度则相对较慢，另外在电化学反应中，阳极表面现象还会形成一层由溶解了的阳极金属和电解液组成的粘膜，其导电率较低，粘膜容易聚集在凹谷处，阻碍了凹谷处阳极溶解的进行，使阳极表面几何高点处金属迅速溶解，几何低点处的金属溶解缓慢，铝合金型材表面凸凹部分发生不同程度的溶解，最终使铝型材表面变的光滑又有光泽。
2.电解抛光生产工艺2.1 电解抛光工艺为获得良好的抛光效果，电流密度和电压是紧密相关的，通常，电压升高，电流密度随之增大，但这一现象只会继续到一个临界点，一旦达到这一点，电流密度将急速下降，电压仍相应升高，超过这一点，电压和电流密度又稳步升高电抛光只有在电流密度比临界点高时才会发生，低于这一点则会产生化学浸蚀，出现点腐蚀，抛光不亮电抛光对型材表面溶解极少，一般在 2.5～6.5μm 之间，型材表面深划痕，冲压记号，及非金属夹杂物往往比电抛光失去的厚度深，电抛光获得的表面亮度不同机械抛光获得的亮度，它无刻痕，不变形，无方向性且显露出铝金属的本色2.2 工艺流程如下：除蜡→水洗→水洗→电解抛光→热水洗→水洗→中和→水洗→水洗→阳极氧化……2.3 电解抛光槽液的控制2.3.1 磷酸浓度的控制浓度控制在 65～75%之间，低于 65%，光亮度差，抛光时间长，高于 75%，槽液黏度高，带出量大，造成浪费2.3.2 抛光剂浓度的控制：浓度控制在 6～13%之间，低于 6%，光亮度差，抛光时间长 2.3.3 硫酸浓度的控制新配槽液，由于槽液无铝离子，槽液导电能力强，暂可不加入硫酸，随着铝离子浓度的升高，再适当加入硫酸，其浓度控 制在 2～4% 之间，加入数量要少量多次，逐步提高到工艺范围内。
硫酸浓度偏高，型材抛光时易起砂硫酸浓度适当，可增加型材表面抛光的清晰度，增加光亮2.43.4 槽液比重的控制 一般控制在 1.64～1.68 之间最佳，比重高、黏度大，气泡很难从型材表面逸出，容易产生气体条纹或点状腐蚀电解抛光时，型材表面产生的热量不易扩散到槽液中去，使型材表面局部温度太高，易使型材表面形成“热蚀”，即型材表面出现电灼伤，呈现出“雾状” ，光泽被“ 雾状”物覆盖，表面光亮度差。
