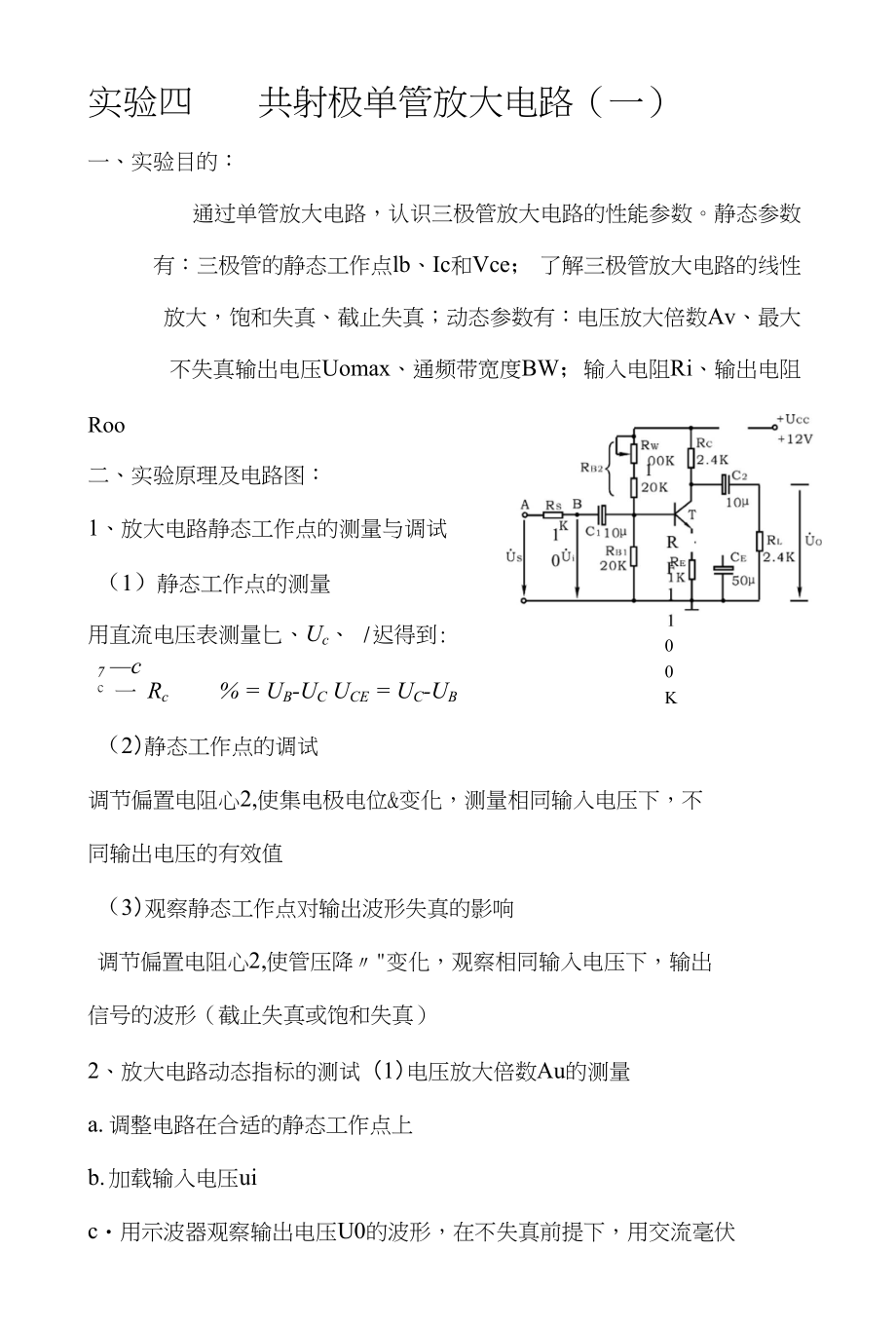

实验四 共射极单管放大电路（一）一、实验目的：通过单管放大电路，认识三极管放大电路的性能参数静态参数 有：三极管的静态工作点lb、Ic和Vce； 了解三极管放大电路的线性 放大，饱和失真、截止失真；动态参数有：电压放大倍数Av、最大 不失真输出电压Uomax、通频带宽度BW；输入电阻Ri、输出电阻00KRoo二、实验原理及电路图：1、放大电路静态工作点的测量与调试（1）静态工作点的测量用直流电压表测量匕、Uc、 /迟得到:7 —cc 一 Rc % = UB-UC UCE = UC-UB（2）静态工作点的调试调节偏置电阻心2,使集电极电位&变化，测量相同输入电压下，不同输出电压的有效值（3）观察静态工作点对输岀波形失真的影响调节偏置电阻心2,使管压降〃"变化，观察相同输入电压下，输出信号的波形（截止失真或饱和失真）2、放大电路动态指标的测试 （1）电压放大倍数Au的测量a. 调整电路在合适的静态工作点上b. 加载输入电压uic・用示波器观察输出电压U0的波形，在不失真前提下，用交流毫伏表测量Ui和Uo,得Au=Uo/Ui(2) 输入电阻H的测量 宀亠R厶5 - 5注意：Us和Ui分別为信号源电压和放大电路输入电压(3) 输出电阻ro的测量注意：Uo和UL分别为空载输出电压和有载输出电压4.电路图:三、实验环境:三极管S9013、面包板、数字万用表、手动万用表、直流电源、100Q电阻、lkQ电阻、0〜100kQ电位器。
四、实验步骤：1) 检测三极管、电位器的好坏，用手动万用表判断三极管的各个极, 测量并记录器标准放大系数2) 在面包板上将电路图链接如图1所示，在直流电源面板上将基极 一端的电压设置为2.00V,调节电位器使得/c=20uA3） 调节亡流电源面板使得t/c从0开始增长，0〜IV取两组数据，1〜6V 取六组，读出相应的电压和电流表数据，并记录数据；4） 将基极的输入电流心分别改为40uA和60uA,重复3）操作；5） 关闭电源，整理仪器，结束实验五、实验数据及分析1.标准放大系数:1002•当 IC=2Q. 30uAN/v0. 078860. 651710. 946601.341192. 1304Ic /mA0. 922271.62261.628301.633541.64438%/v2.82164. 00954. 99645. 7875Ic /mA1.653361. 667261.678251.678253•当耳=40. 57uA% /V0.109500. 780011. 164051.650862.1287Ic /mA2.9543. 8763.8903. 9003. 9240%/v3. 17874. 16055. 5256Ic /mA3. 9443. 9774. 0034•当 /c=61.47uAUceN0. 120410. 622041.434292. 05942. 8305Ic /mA3.0466. 3026. 3806. 4286. 488% /V3. 86484. 76385. 5902 /c/mA6. 5476. 5786. 6005 •以上三个表的线性图及分析:三极管输出特性曲线♦ ♦+ iB=20uAUC*iB=40uA iB=60uA分析：1） 当厶一定时a. 当UCE=0 V时，因集电极无收集作用，Ic =0ob. UCE f ff 。
c. 当“花＞1V后，收集电子的能力足够强这时，发射到基区的电 子都被集电极收集，形成厶所以再增加，耳基本保持不变2） 由曲线图分析可得电流放大系数0二纶= 115.15 （共发射极电流放大系数）六、实验总结通过这次实验我理解和掌握三极管的特性，了解三极管的放大原理，明口三极管放大信号的特征是电流放大。
