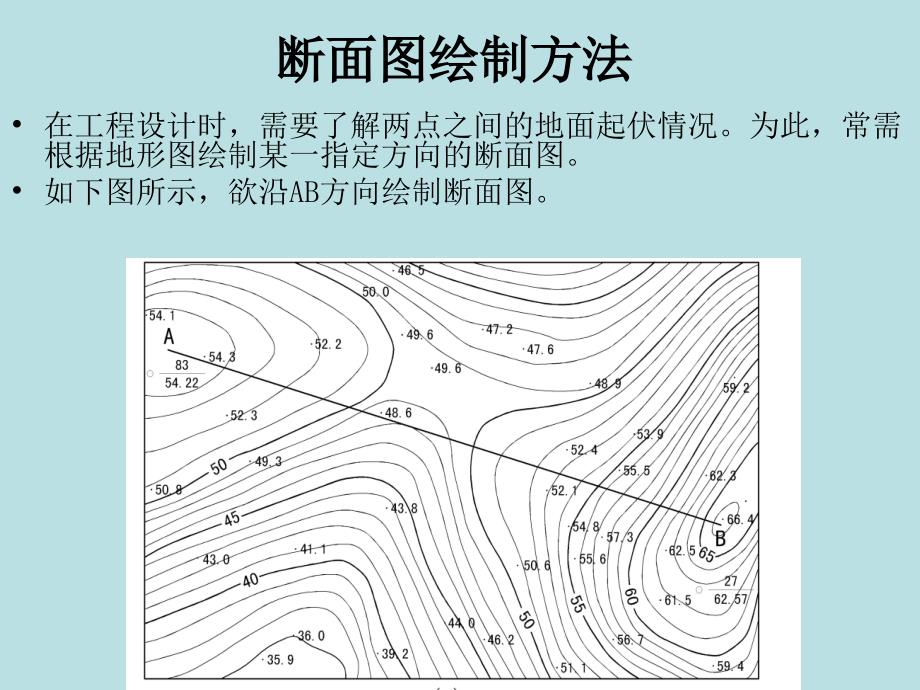

•在工程设计时，需要了解两点之间的地面起伏情况为此，常需根据地形图绘制某一指定方向的断面图•如下图所示，欲沿AB方向绘制断面图断面图绘制方法断面图绘制方法 •断面图绘制过程如下：断面图绘制过程如下：1.在地形图上沿AB方向画一条直线，标出直线与所通过的等高线相交的点号1、2、3…n1234n 2.在另一张纸上绘纵横直角坐标线，横轴（S）表示水平距离，比例尺与地形图比例尺相同（1:M）；纵轴（H）表示高程，比例尺一般为横向比例尺的5～10倍，以便明显地表示地面的起伏情况3.在地形图上量取A点至各交点的平距Ai，并据此在横轴上标出各交点的位置SH高程平距AB(横向1:1000 纵向1:200)123n45505560 SH高程平距AB(横向1:1000 纵向1:200)123n455055604.从地形图上读出A、B及各交点的高程5.过横轴上各点作横轴的垂直线，根据高程量测值确定垂线的长度，即得各点在S－H坐标系中的坐标（位置）6.连接这些点，即得到AB方向的断面图•本课程设计中，是用断面图来判断两点间是否通视，所以只需本课程设计中，是用断面图来判断两点间是否通视，所以只需检查两点间的高点是否高于两点连线，不必根据所有与等高线检查两点间的高点是否高于两点连线，不必根据所有与等高线的交点的坐标来绘制完整的断面图。
的交点的坐标来绘制完整的断面图。
