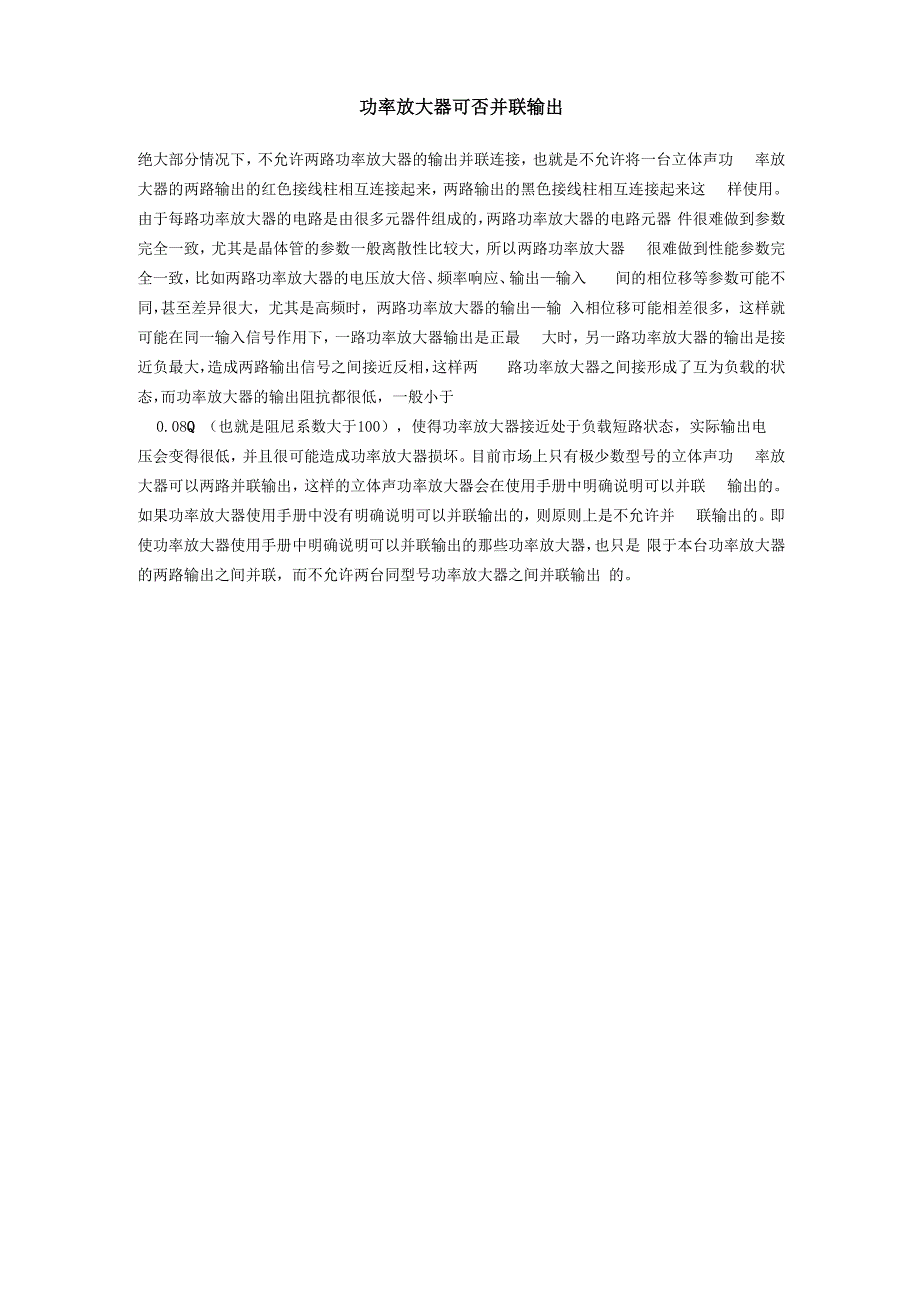

功率放大器可否并联输出绝大部分情况下,不允许两路功率放大器的输出并联连接,也就是不允许将一台立体声功 率放大器的两路输出的红色接线柱相互连接起来,两路输出的黑色接线柱相互连接起来这 样使用由于每路功率放大器的电路是由很多元器件组成的,两路功率放大器的电路元器 件很难做到参数完全一致,尤其是晶体管的参数一般离散性比较大,所以两路功率放大器 很难做到性能参数完全一致,比如两路功率放大器的电压放大倍、频率响应、输出—输入 间的相位移等参数可能不同,甚至差异很大,尤其是高频时,两路功率放大器的输出—输 入相位移可能相差很多,这样就可能在同一输入信号作用下,一路功率放大器输出是正最 大时,另一路功率放大器的输出是接近负最大,造成两路输出信号之间接近反相,这样两 路功率放大器之间接形成了互为负载的状态,而功率放大器的输出阻抗都很低,一般小于0.08Q (也就是阻尼系数大于100),使得功率放大器接近处于负载短路状态,实际输出电压会变得很低,并且很可能造成功率放大器损坏目前市场上只有极少数型号的立体声功 率放大器可以两路并联输出,这样的立体声功率放大器会在使用手册中明确说明可以并联 输出的如果功率放大器使用手册中没有明确说明可以并联输出的,则原则上是不允许并 联输出的。

即使功率放大器使用手册中明确说明可以并联输出的那些功率放大器,也只是 限于本台功率放大器的两路输出之间并联,而不允许两台同型号功率放大器之间并联输出 的。
