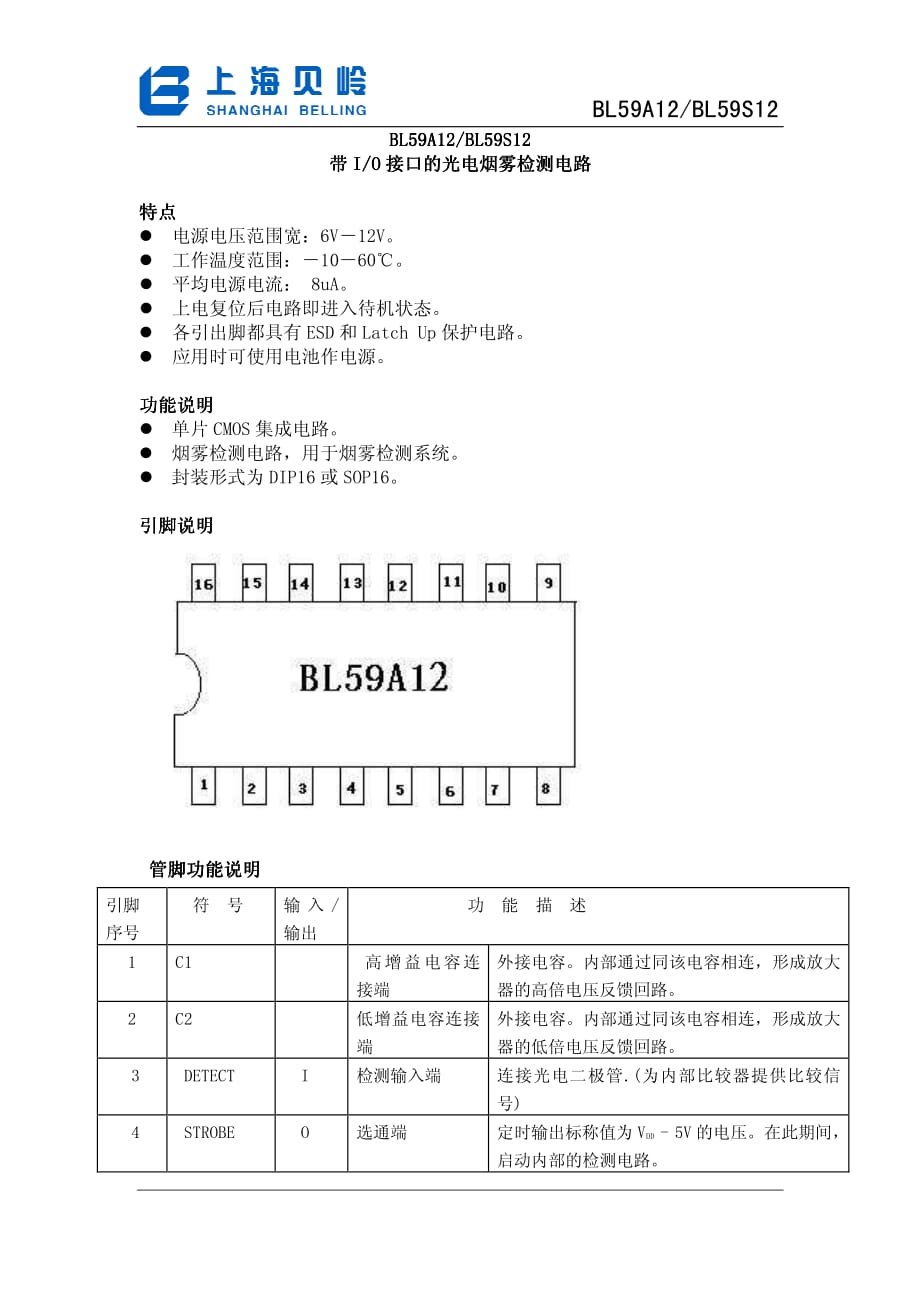

BL59A12/BL59S12 BL59A12/BL59S12BL59A12/BL59S12BL59A12/BL59S12BL59A12/BL59S12 带带带带 I/OI/OI/OI/O 接口的光电烟雾检测电路接口的光电烟雾检测电路接口的光电烟雾检测电路接口的光电烟雾检测电路 特点特点特点特点 ? 电源电压范围宽：6V－12V ? 工作温度范围：－10－60℃ ? 平均电源电流： 8uA ? 上电复位后电路即进入待机状态 ? 各引出脚都具有 ESD 和 Latch Up 保护电路 ? 应用时可使用电池作电源 功能说明功能说明功能说明功能说明 ? 单片 CMOS 集成电路 ? 烟雾检测电路，用于烟雾检测系统 ? 封装形式为 DIP16 或 SOP16 引脚说明引脚说明引脚说明引脚说明 管脚功能说明管脚功能说明管脚功能说明管脚功能说明 引脚 序号 符 号 输 入 /输出 功 能 描 述 1 C1 高增益电容连接端 外接电容。
内部通过同该电容相连，形成放大器的高倍电压反馈回路 2 C2 低增益电容连接端 外接电容内部通过同该电容相连，形成放大器的低倍电压反馈回路 3 DETECT I 检测输入端 连接光电二极管.(为内部比较器提供比较信号) 4 STROBE O 选通端 定时输出标称值为 VDD - 5V 的电压在此期间，启动内部的检测电路 BL59A12/BL59S12 5 VDD 电源 提供电源 6 IRED O 信号输出端 为外部作红外发射驱动器的 NPN 管提供脉冲基极电压 7 I/O 与其它 BL59A10的互连端 该端能同时连接 40 个单元，可实现辅助报警、远程报警、自动拨号功能 8 H1 O 推挽驱动输出端 通过推挽驱动器输出的信号驱动电路外部蜂鸣器发出警报，显示电路的各种工作状态。
9 H2 O 推挽驱动输出端 通过推挽驱动器输出的信号驱动电路外部蜂鸣器发出警报，显示电路的各种工作状态 10 FEEDBACK I 反馈端 把 H1 , H2 信号反馈到推挽输出电路中 11 LED O 信号输出端 该端为漏极开路端，输出脉冲信号可直接驱动外部发光二极管工作LED 还能反映检测电路不同的工作状态情况 12 OSC I 振荡器输入端 与外部电阻、电容连接，决定电路内部振荡器的振荡周期 13 R1 外部电容、电阻连接端 与外部电阻、电容连接，决定内部电路 IRED 的输出的脉冲周期 14 VSS 地 15 LV I 低电压检测输入端 该端通过外部电阻，从 VDD和 LED 之间连接点中获得解扣电压，决定低电压报警极限 16 TEST I 电路测试端 该端内部有下拉器件此端置高电位，电路进入测试状态，相当于模拟烟雾条件；该端浮置时， 由于下拉器件的作用， 回到 Vss （低电位） . 功能框图功能框图功能框图功能框图 BL59A12/BL59S12 电路技术指标：电路技术指标：电路技术指标：电路技术指标： 极限参数 (与 Vss 为参考电压) 符 号 参 数 极 限 值 单 位 ＶDD 电源电压 -0.5～＋12 V 直流输入电压 C1,C2,Detect -0.25～ＶDD＋0.25 V Osc, LV -0.25～ＶDD＋0.25 I/O -0.25～ＶDD＋10 Feedback -15～＋25 ＶIN Test -1.0～ＶDD＋0.25 IIN 直流输入电流 ±10 mA Ｉout 直流输出电流 ±25 mA IDD 电源电流 ＋25/-150 mA ＰD 功 耗 （在静止空气中） 5秒 1200 mW 持续 350 Ｔstg 存贮温度 -55 ～ 125 ℃ BL59A12/BL59S12 电参数 (未指明时Ｔa=25 ℃ , 与 Vss 为参考电压) 符号 参 数 测 试 条 件 VDD 最小 最大 单位 VDD 电源电压工作范围 - 6.0 12 V VTH 电源阈值电压，低电 源报警电压 低电压解扣电压： Vin = VDD/3 － 6.5 7.8 V IDD 平均电源电流 待机（按应用图） 12 － 8 uA VR on IRED off （按应用图） 12 - 1.9 iDD 电源峰值电流 VR on IRED on （按应用图） 12 - 2.9 mA VIL 低电平输入电压 I/O Feedback Test 9.0 9.0 9.0 - - - 1. 5 2. 7 7.0 V VIH 高电平输入电压 I/O Feedback Test 9.0 9.0 9.0 3. 2 6．3 8．5 - - - V Iin 输入电流 OSC，Detect LV Feedback Vin=Vss or VDD Vin=Vss or VDD Vin=Vss or VDD 12 12 12 - - - ±90 ±90 ±90 nA IIL 低电平输入电流 Test Vin=Vss 12 -80 -1.0 uA IIH 下拉电流 Test I/O Vin=VDD 本地无烟， Vin=VDD 本地无烟， Vin=17V 9.0 9.0 12 0．5 25 － 10 100 140 uA VOH 高电平输出电压 H2 , H1 Iout=-16mA 6.5 5.5 - V VOL 低电平输出电压 LED H2 , H1 Iout=10mA Iout=16mA 6.5 6.5 0. 6 1.0 V BL59A12/BL59S12 Inactive,Iout=-1uA Active,Iout=100uA To 500uA(负载调节) - 9.0 VDD-0.1 VDD-4.4 - VDD-5.6Vout 输出电压 STROBE （参考管脚描述） IRED Inactive,Iout=-1uA Active,Iout=6uA (负载调节) - 9.0 - 2.25 0. 1 3.75 V 本地有烟,Vout=4.5V 6.5 -4 - IOH 高电平输入电流 I/O 本地有烟,Vout=Vss (短路电路电流) 12 - -16 mA IOZ 截止输出漏电流 LED Vout=Vss or VDD 12 - ±1 uA VIC 共模电压 C1，C2，Detect 范围 本地有烟,Pushbutton 测试或腔体灵敏度测试 － VDD-4 VDD-2 V Vref 烟雾比较器参考电压 Intenal 本地有烟,Pushbutton 测试或腔体灵敏度测试 － VDD-3.08 VDD- 3.92 V 应用电路 BL59A12/BL59S12 封装封装封装封装 BL59A12 DIP16 BL59A12/BL59S12 BL59S12 SOP16 。
